SolidWorks建模练习（43）：正方体管道

最终结果如下图所示：

文章末尾下载模型

方法：

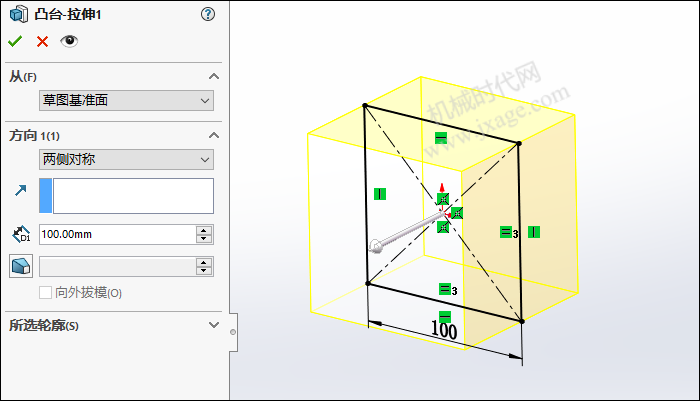

1.点击“拉伸凸台/基体”，在上视基准面上绘制如下图所示的草图，即一个长度为100mm的正方形。

设置拉伸方式为两侧对称拉伸，拉伸深度为100mm，如下图所示。

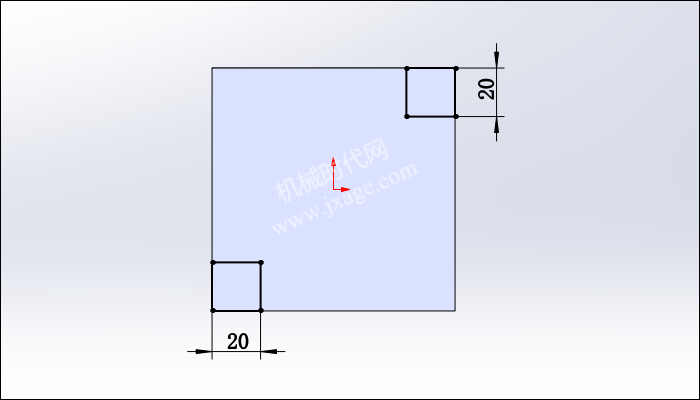

2.点击“拉伸切除”按钮，在前视基准面上绘制如下图所示的草图。

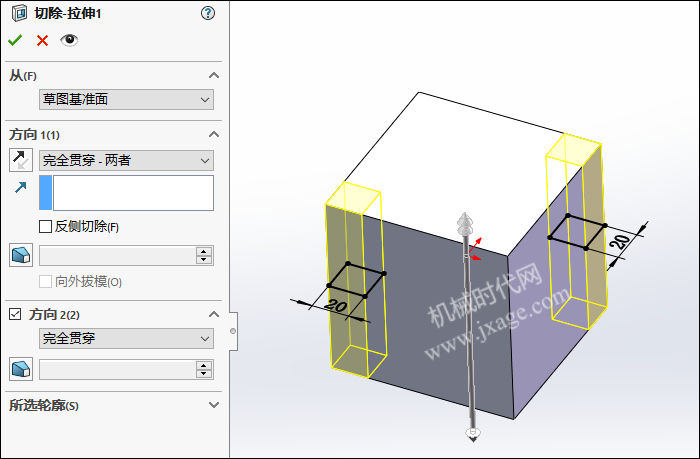

设置拉伸方式为“完全贯穿-两者”，如下图所示。

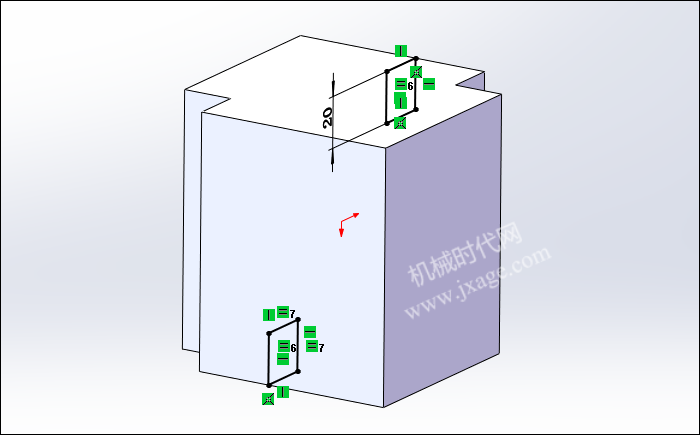

3.再次点击“拉伸切除”按钮，在右视基准面上绘制如下图所示的草图。

设置拉伸方式为“完全贯穿-两者”，如下图所示。

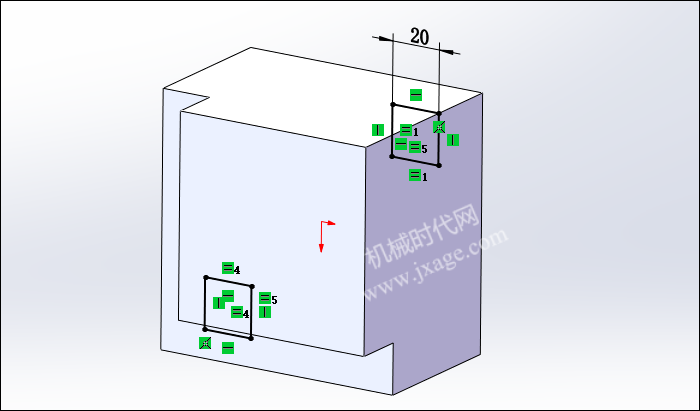

4.点击“拉伸切除”按钮，在上视基准面上绘制如下图所示的草图。

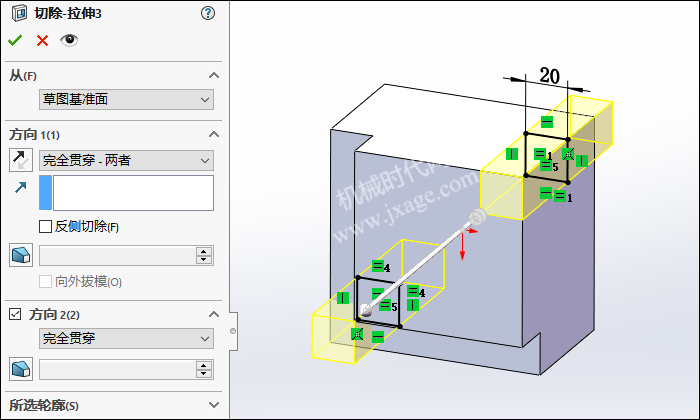

设置拉伸方式为“完全贯穿-两者”，如下图所示。

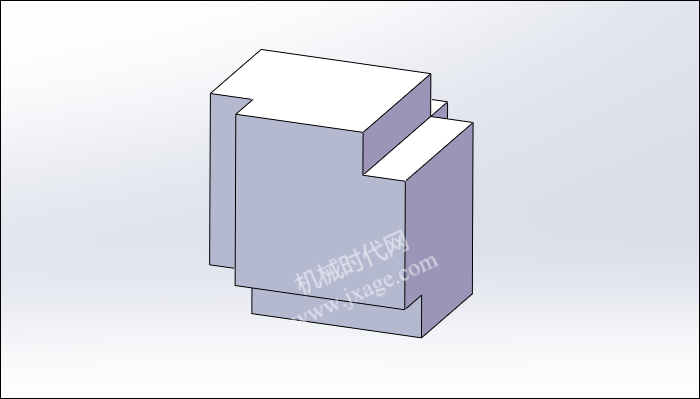

完成后如下图所示。

5.倒圆角，圆角值为10mm，如下图所示。

6.倒圆角，圆角值为10mm，如下图所示。

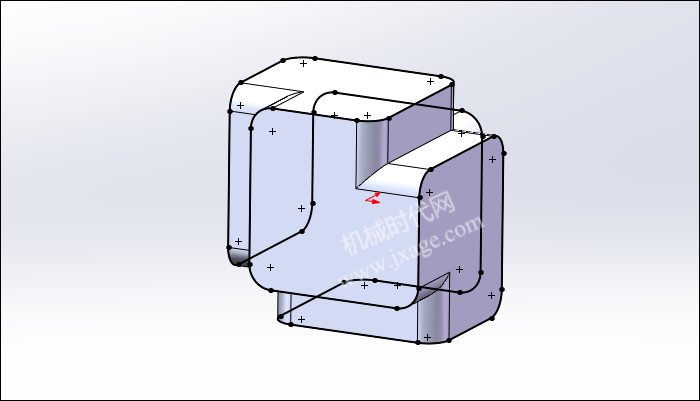

7.点击3D草图，通过“转换实体引用”命令创建出如下图所示的草图。

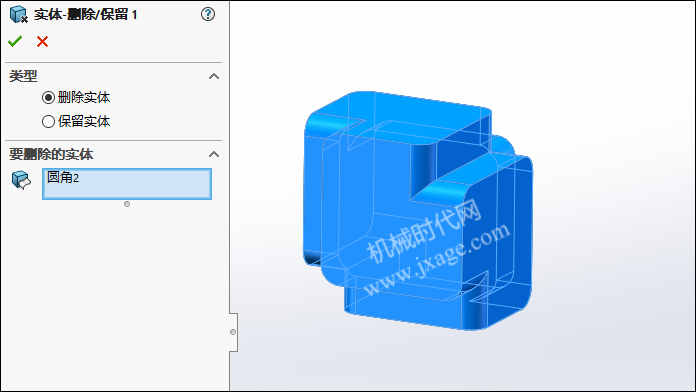

8.点击“插入”-“特征”-“删除/保留实体”，删除实体。

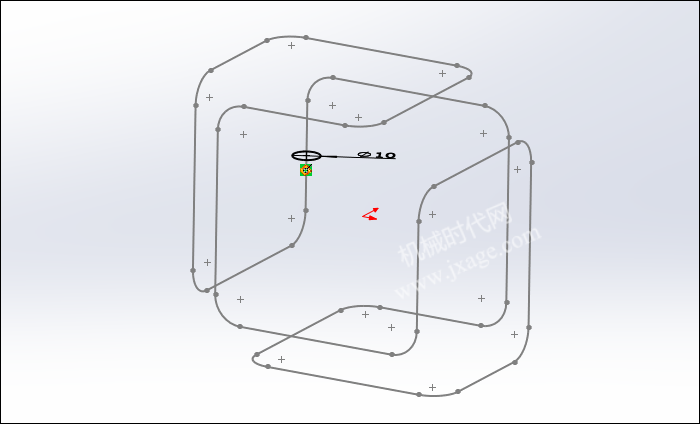

9.点击草图按钮，在前视基准面上绘制一个直径为10mm的圆。

9.点击扫描，选择3D曲线作为扫描的路径，选择上一步创建的草图作为扫描的轮廓，如下图所示，点击勾号完成。

10.完成。
