SolidWorks建模练习(46):四通法兰

  • 1,417 次阅读
  • 阅读模式

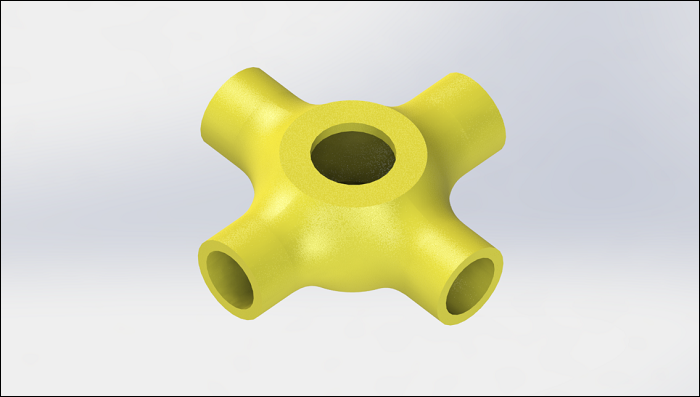

最终结果如下图所示:

文章末尾下载模型

方法:

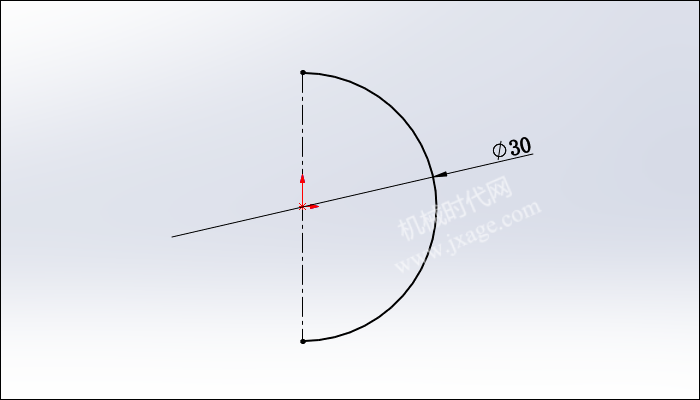

1.点击“插入”-“曲面”-“拉伸曲面”,选择前视基准面作为草图平面,绘制如下图所示的草图。

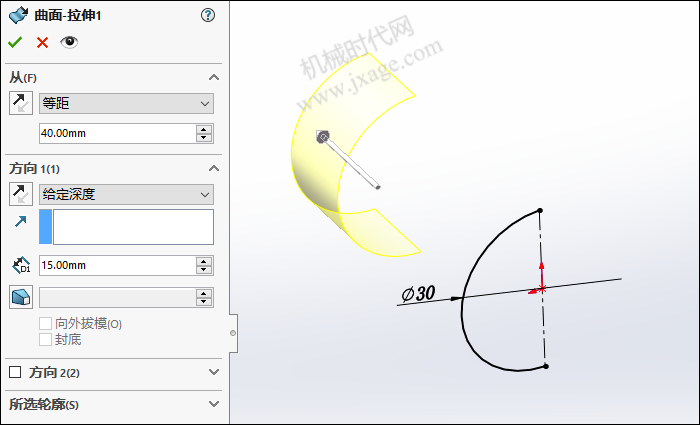

开始条件设置为“等距”,等距值为40mm,设置拉伸深度为15mm,如下图所示。

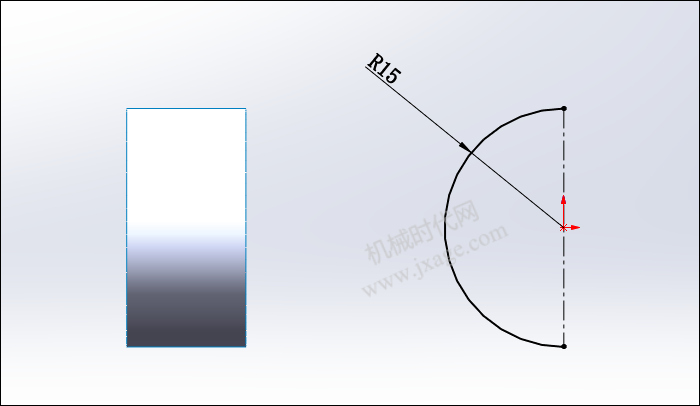

2.再次点击“插入”-“曲面”-“拉伸曲面”,选择右视基准面作为草图平面,绘制如下图所示的草图。

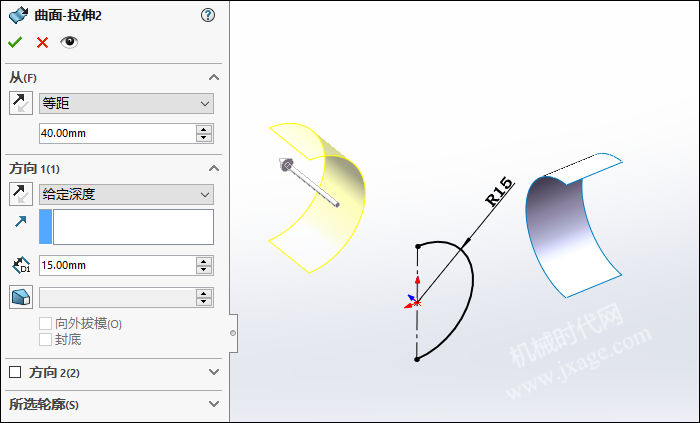

开始条件设置为“等距”,等距值为40mm,设置拉伸深度为15mm,如下图所示。

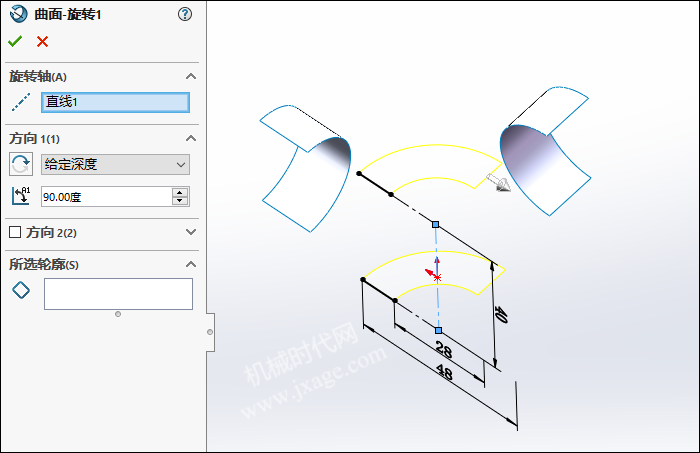

3.点击“插入”-“曲面”-“旋转曲面”,在前视基准面绘制如下图所示的草图。

设置旋转角度为90度。

点击勾号,结果如下图所示。

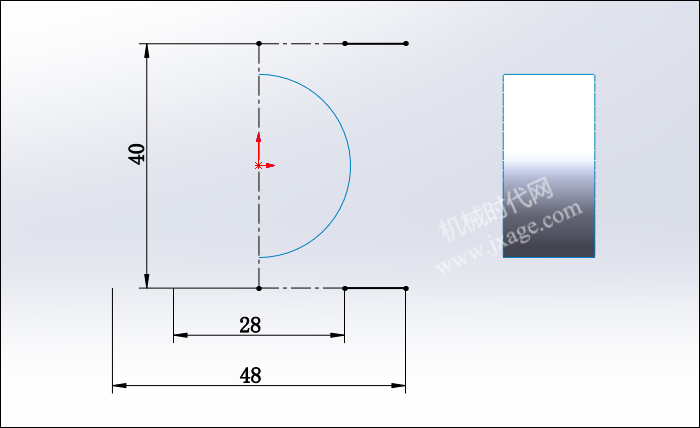

4.点击“插入”-“曲面”-“拉伸曲面”,选择前视基准面作为草图平面,绘制如下图所示的草图。

设置拉伸深度为15mm。

5.再次点击“插入”-“曲面”-“拉伸曲面”,选择右视基准面作为草图平面,绘制如下图所示的草图。

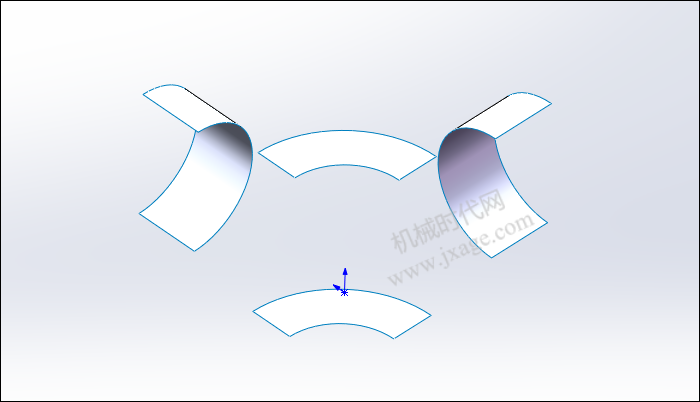

设置拉伸深度为15mm。

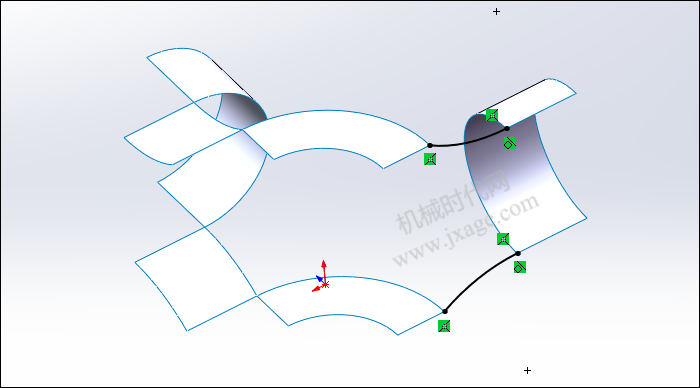

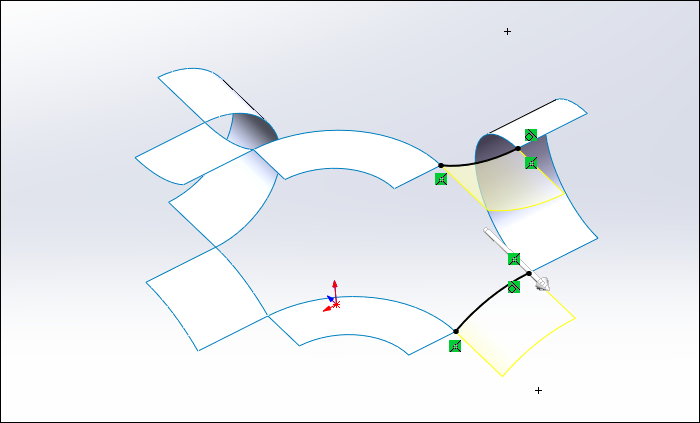

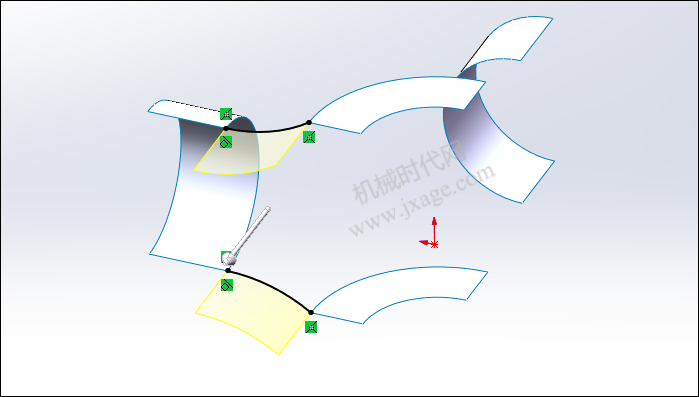

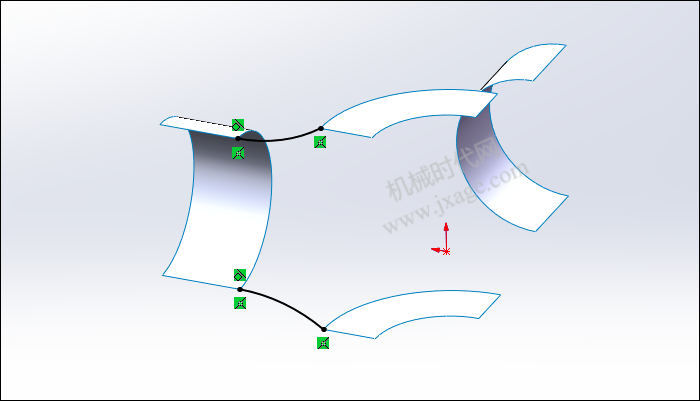

6.点击“插入”-“曲面”-“填充”,选择下图所示的8条边线。

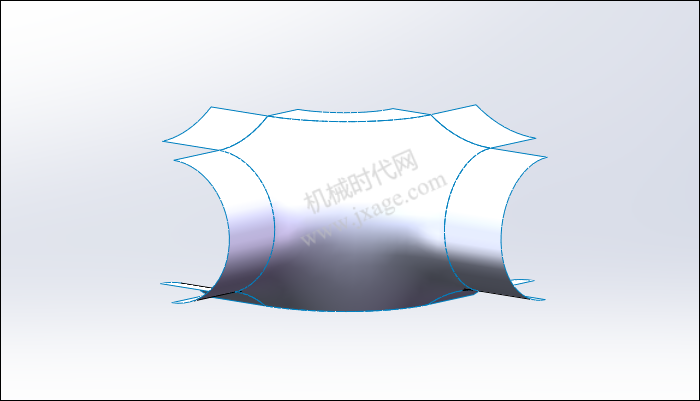

点击勾号完成,得到如下图所示的结果。

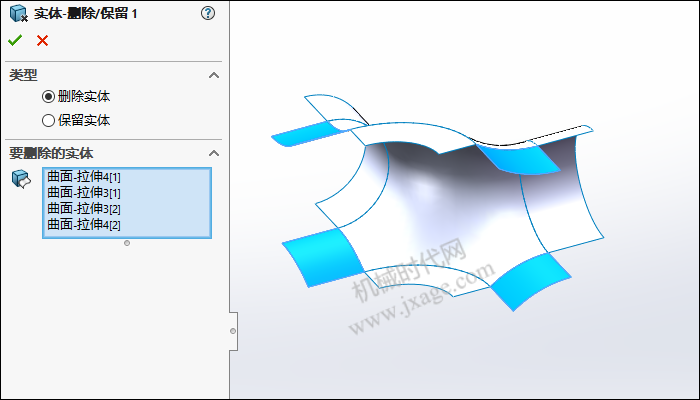

7.点击“插入”-“实体”-“删除/保留实体”,选择下图所示的四个曲面,点击勾号完成。

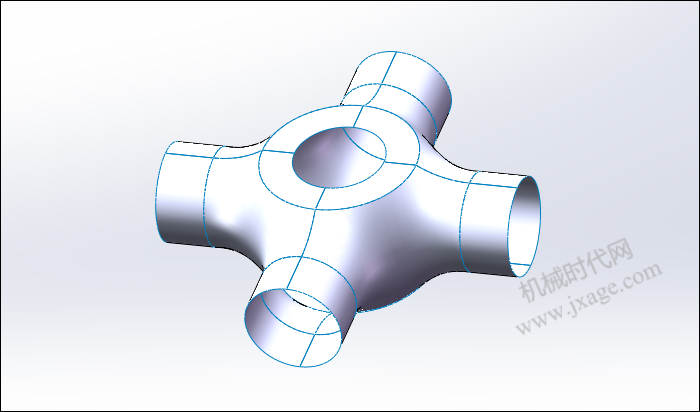

8.点击圆周阵列,设置阵列数量为4,等间距分布。

点击勾号完成。

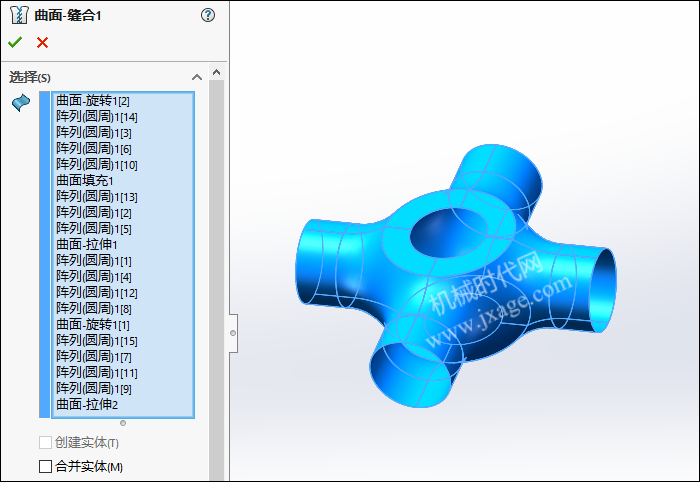

9.点击“插入”-“曲面”-“缝合曲面”,将下图所有的蓝色曲面进行合并。

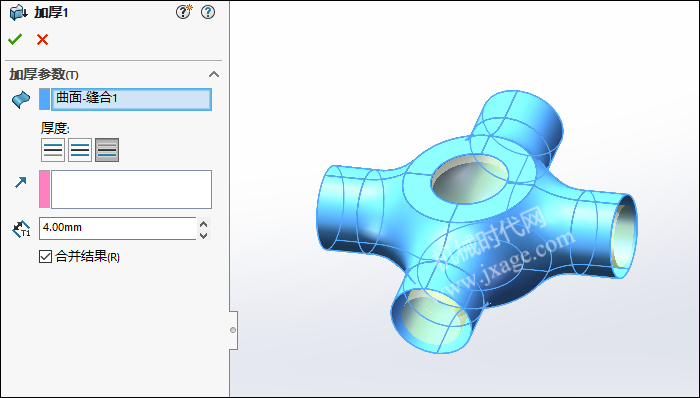

10.加厚曲面。

11.完成渲染。
