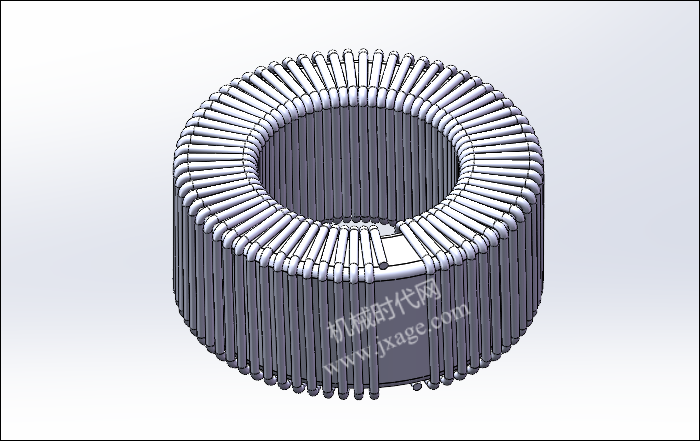

最终结果如下图所示:
方法:

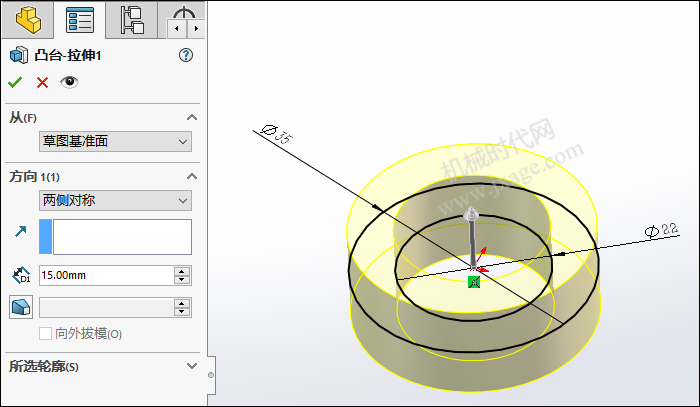

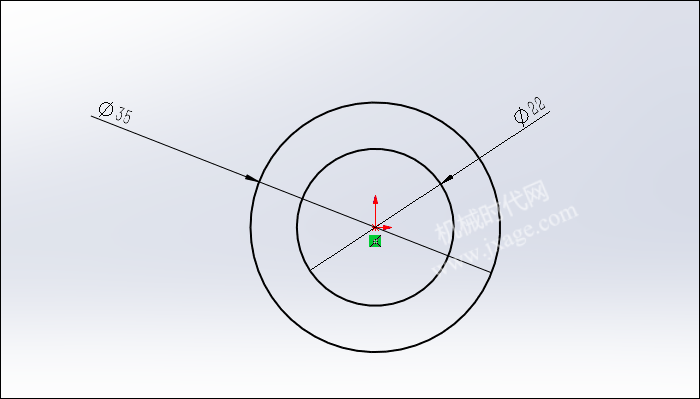

1.点击拉伸凸台/基体,选择前视基准面作为草图平面,绘制如下图所示的草图。
设置两侧对称拉伸,设置拉伸深度为15mm。

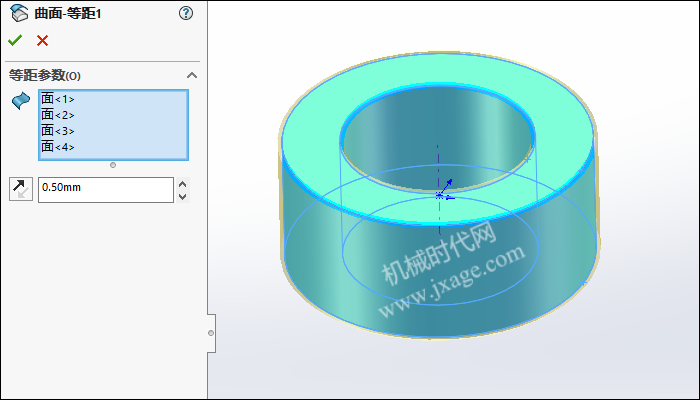

2.点击“插入”-“曲面”-“等距曲面”,选择如下图所示的四个面,设置等距距离为0.5mm。

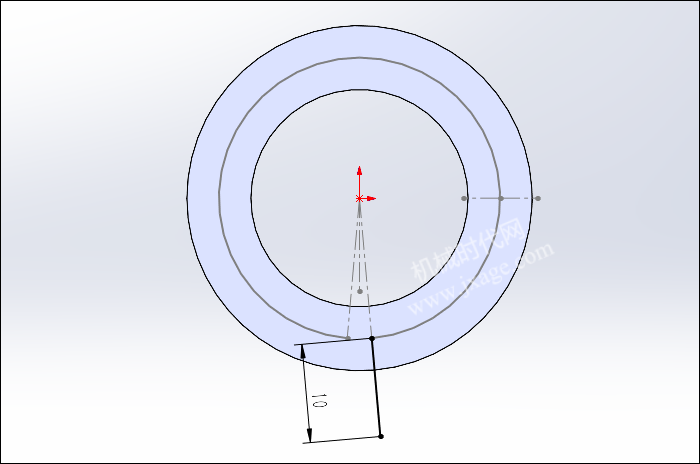

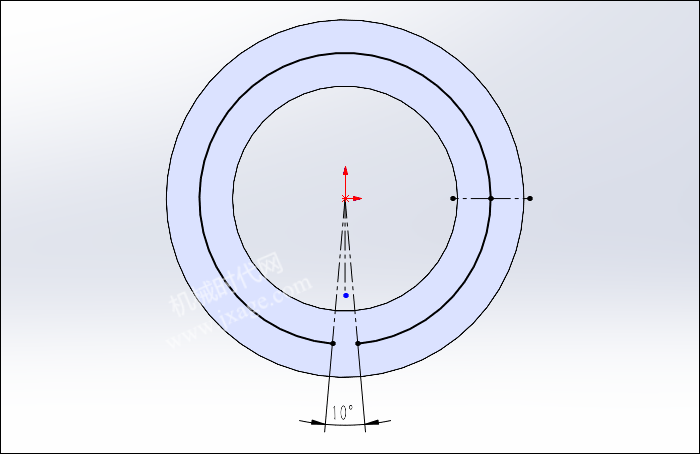

3.在前视基准面绘制如下图所示的草图。
完成后如下图所示,退出草图。

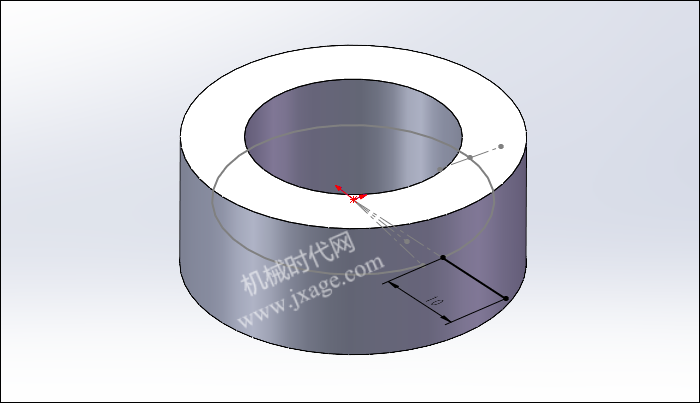

4.再次在前视基准面绘制如下图所示的草图。
完成后如下图所示,退出草图。
5.点击“插入”-“曲面”-“扫描曲面”,选择草图2作为扫描的路径,选择草图3作为扫描的轮廓,方向/扭转控制设置为“沿路径扭转”,定义方式选择“旋转”,角度为70度,如下图所示。
点击勾号完成,我们可以得到如下图所示的草图。

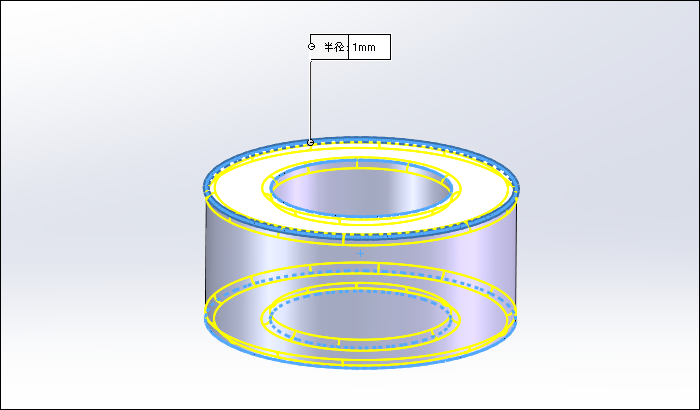

6.对等距曲面进行倒圆角。

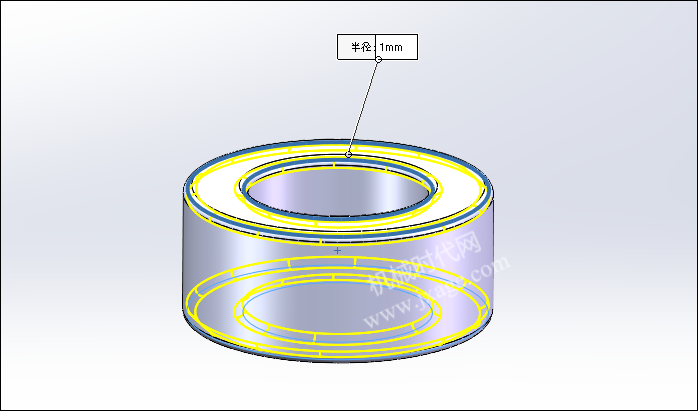

7.对步骤1的拉伸特征进行倒圆角。

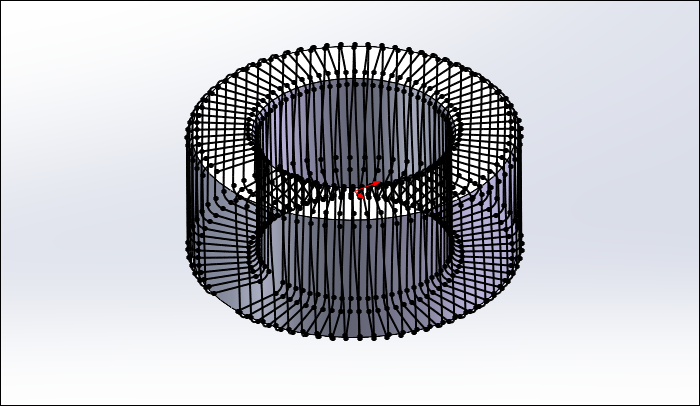

8.点击3D草图,创建出如下图所示的3D草图。
9.创建基准平面1,如下图所示。

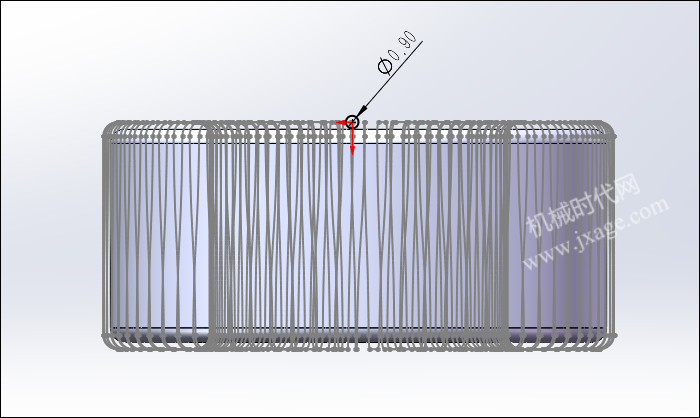

10.在上一步创建的基准平面上绘制如下图所示的草图,直径为0.9mm。

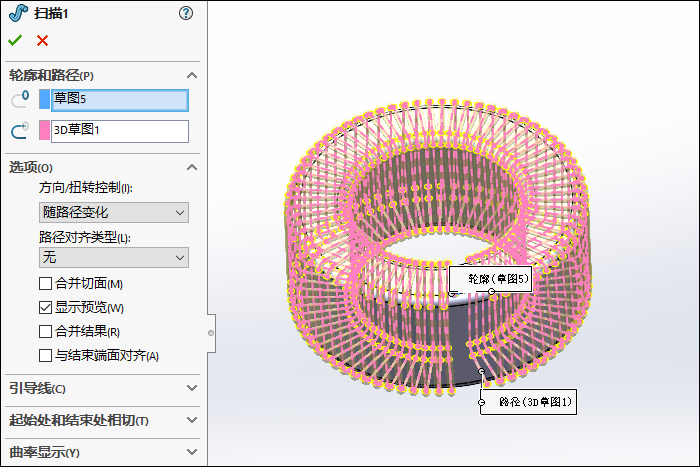

11.点击扫描,选择3D草图1作为扫描的路径,选择步骤10的草图作为扫描的轮廓,如下图所示。
扫描完成。

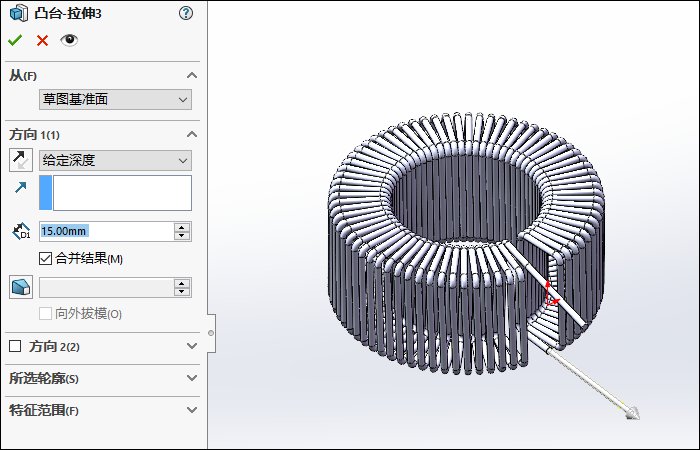

12.点击拉伸凸台/基体,在扫描特征的端面上绘制一个直径为0.9mm的圆,设置拉伸深度为15mm。
13.再次点击拉伸凸台/基体,在扫描特征的端面上绘制一个直径为0.9mm的圆,设置拉伸深度为15mm。
14.完成。
