Proe如何使零件跟随曲线进行阵列?

  • 7,450 次阅读
  • 阅读模式

最终结果如下。

方法:

1.新建一个组件。

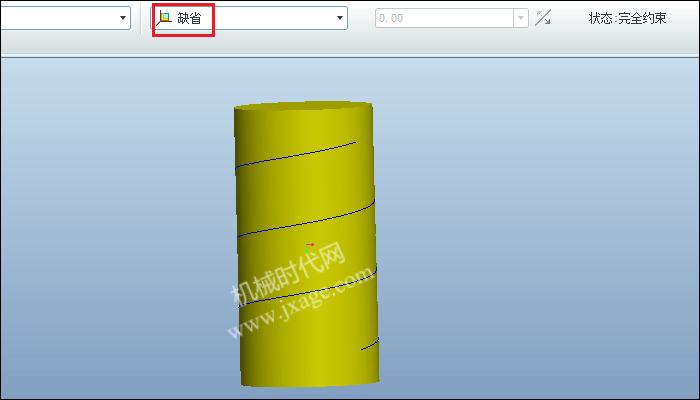

2.插入第一个零件A,以缺省的方式放置。

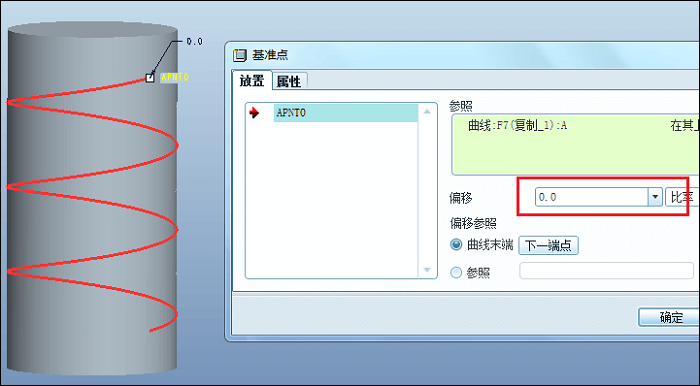

3.新建一个基准点。注意不要直接选择曲线的端点,而是先在曲线上选择一点,然后通过设置比例偏移值为0创建出端点。获得这个偏移值从而可以进行方向阵列。

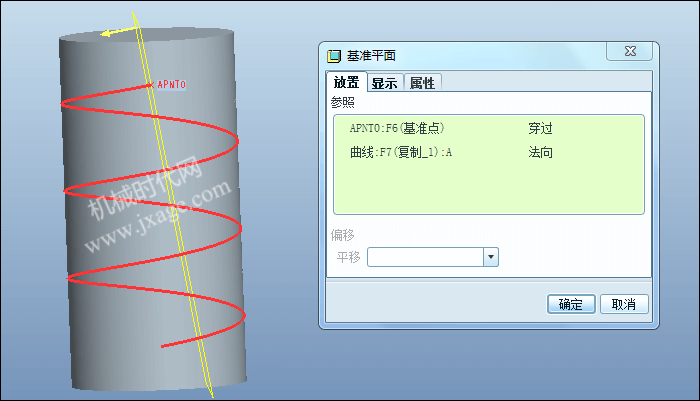

4.创建基准平面。

5.插入零件B

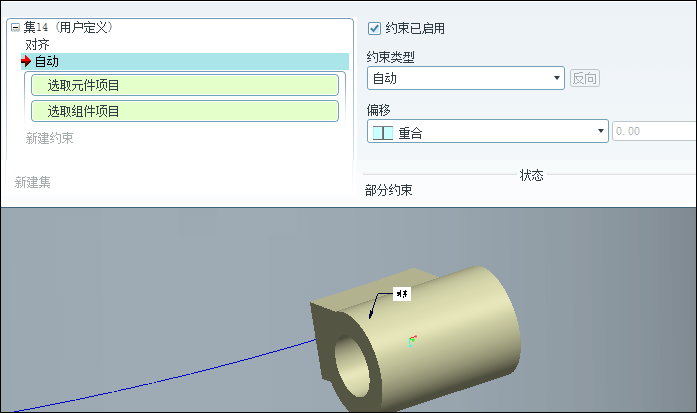

1)选择之前创建的基准点和零件B上的点进行对齐。

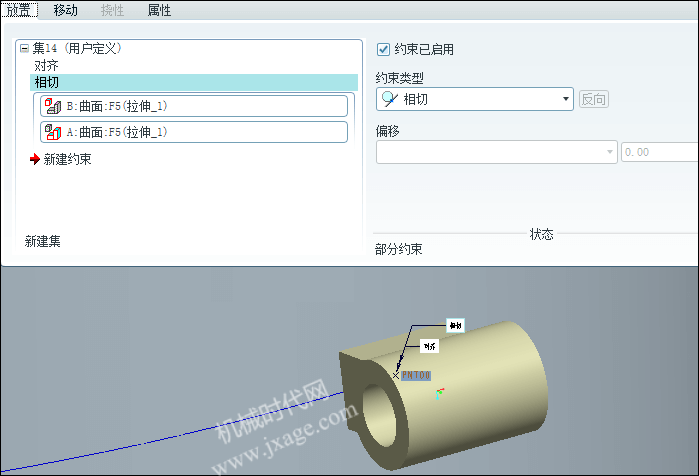

2)选择零件B的底部和零件A的圆柱表面,自动创建相切约束。

3)选择零件B的端面和之前创建的基准面,值得注意的是对齐方式选择【定向】,以防止对齐失败。

这样零件就装配完成了,接下来进行阵列。

6.在阵列之前,将创建的基准点和基准平面以及零件B进行【组】操作,从而可以将这三者含有的信息进行组合,保证了在阵列零件B的时候可以获得前面创建基准点的比率值0.

7.选择【组】,鼠标右击选择【阵列】,类型为“尺寸”。选择下图箭头所指的尺寸作为第一方向尺寸,这个尺寸就是之前的比率值0。将尺寸增量设置为0.05,假如整个曲线长度为1,每隔0.05就有一个阵列成员,因此将阵列成员设置为20。

8.完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
