SolidWorks建模练习（54）：打结的绳子

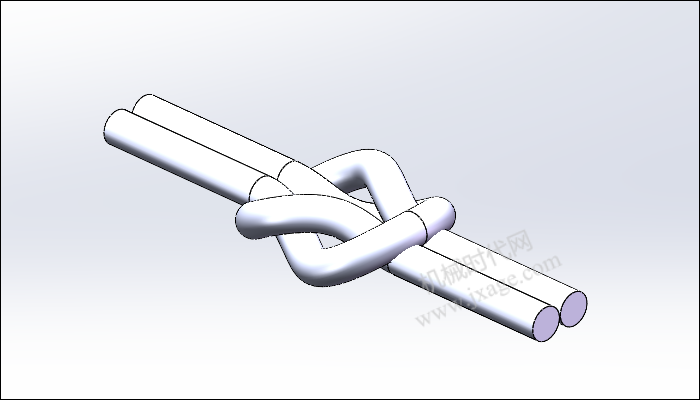

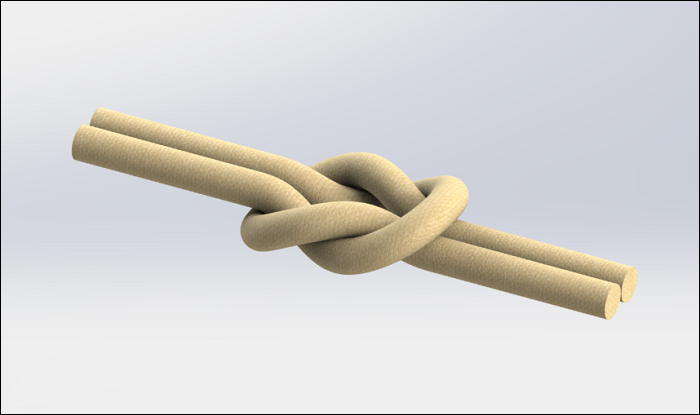

最终结果如下图所示：

文章末尾下载模型

方法：

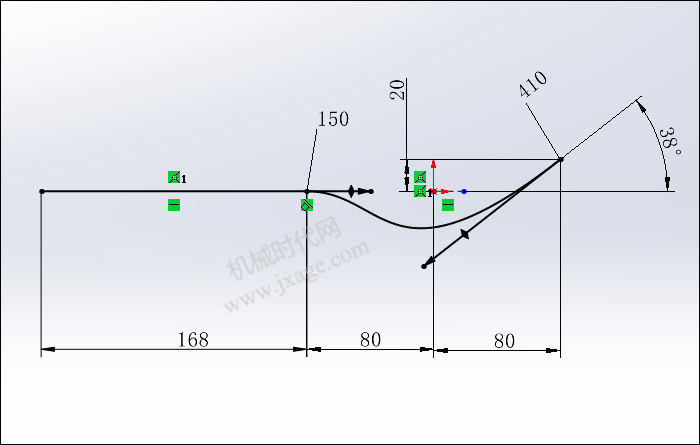

1.点击草图，在前视基准面绘制如下图所示的草图。

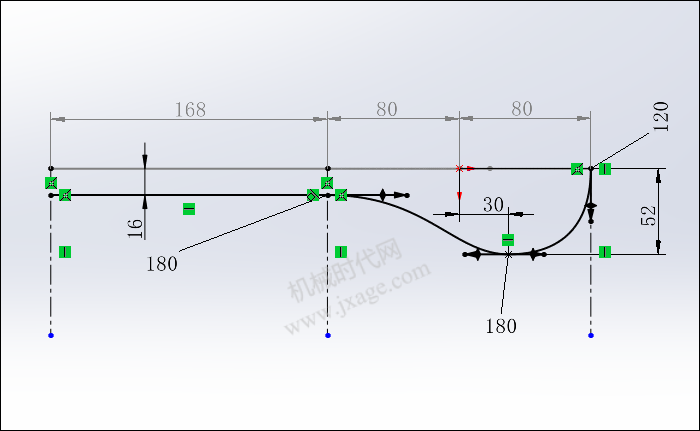

2.再次点击草图，在上视基准面绘制如下图所示的草图。

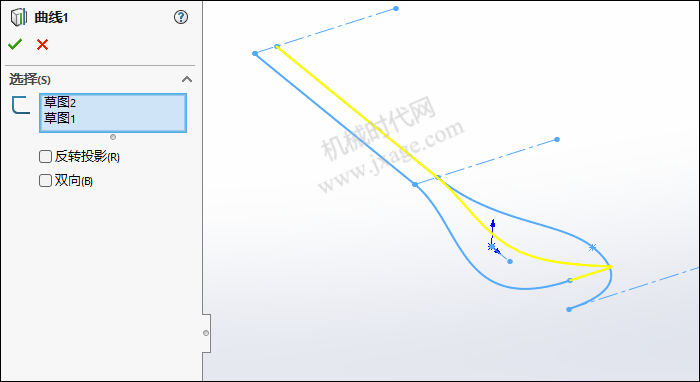

3.点击“插入”-“曲线”-“投影曲线”，勾选“草图上的草图”，选择上面创建的草图1和草图2，创建出如下图所示的三维曲线。

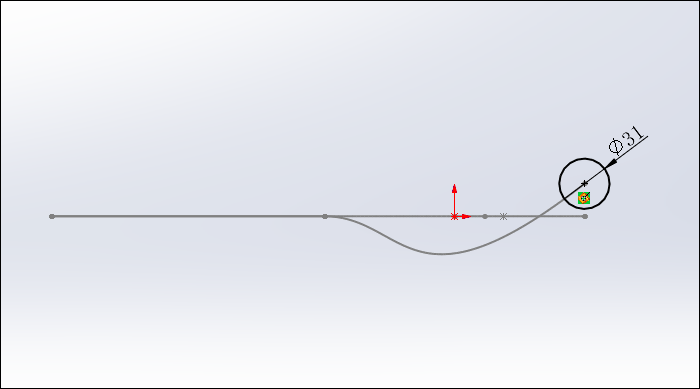

4.点击草图，在前视基准面绘制如下图所示的草图。

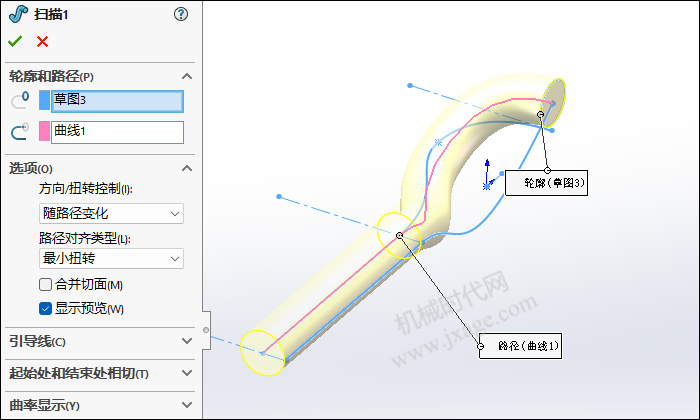

5.点击扫描，选择草图3作为扫描的轮廓，选择第3步创建的曲线作为扫描的路径，如下图所示。

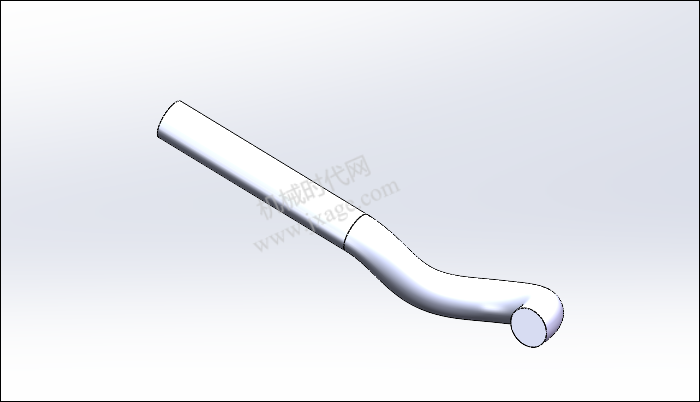

点击勾号完成扫描。

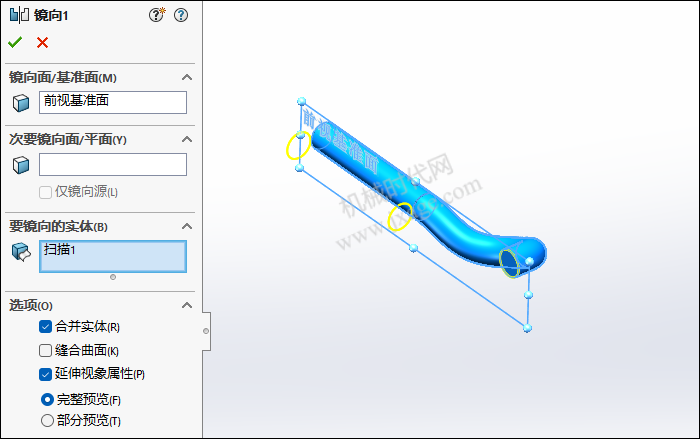

6.镜向扫描实体。

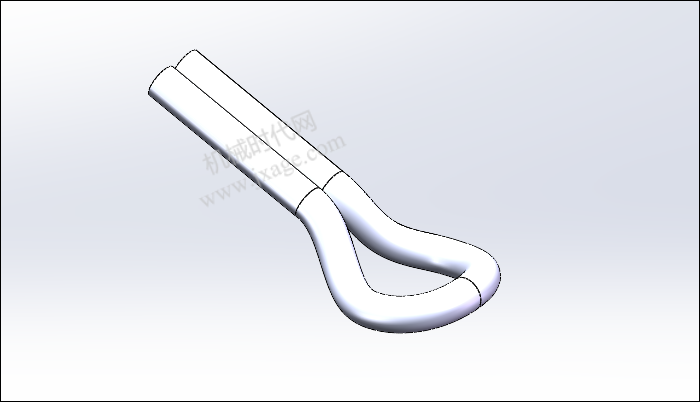

镜向完成后如下图所示。

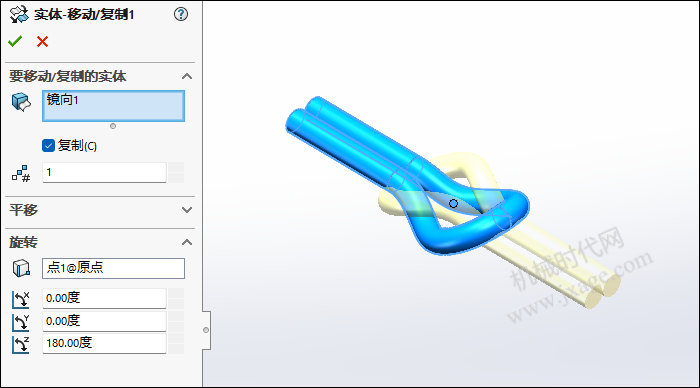

7.点击“插入”-“特征”-“移动/复制”，选择下面的蓝色实体作为移动/复制的对象，勾选“复制”选项，旋转点选择原点，绕Z轴旋转180度，如下图所示。

我们可以得到如下图所示的结果。

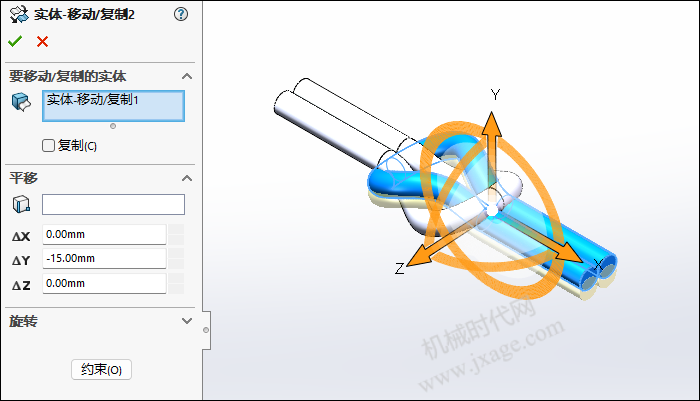

8.再次点击“插入”-“特征”-“移动/复制”，选择下面的蓝色实体作为移动/复制的对象，不勾选“复制”选项，将实体沿着Y轴移动15mm，如下图所示。

可以得到如下图所示的结果。

9.完成。
