最终结果如下图所示：
文章末尾下载模型
方法：
1.点击拉伸，在FRONT平面绘制如下图所示的草图。
拉伸类型选择曲面，按照下图设置拉伸深度。

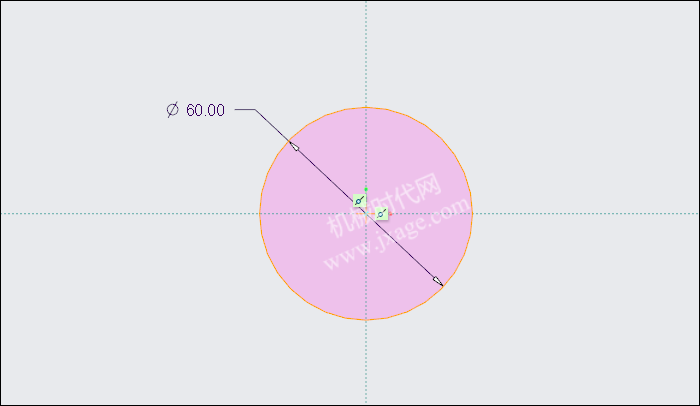

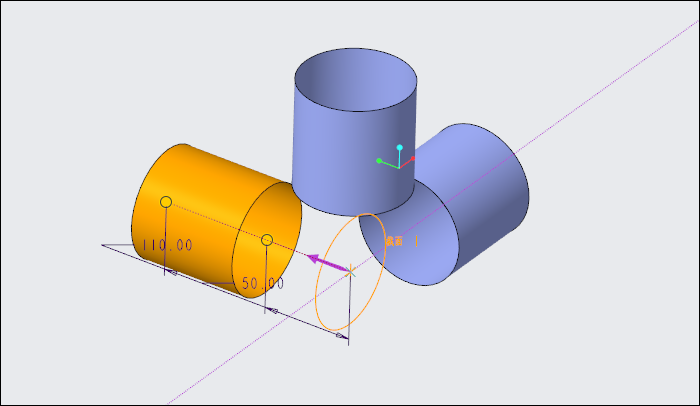

2.再次点击拉伸，在RIGHT平面绘制一个直径为60的圆。拉伸类型选择曲面，按照下图设置拉伸深度。

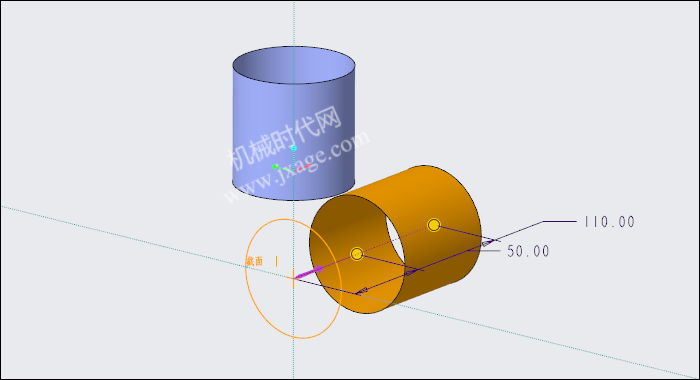

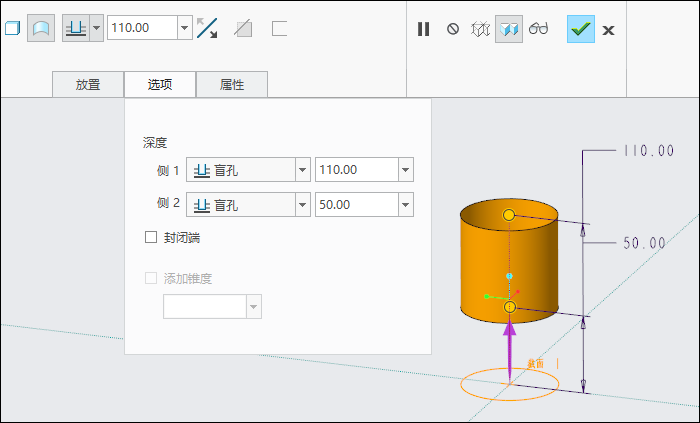

3.再次点击拉伸，在TOP平面绘制一个直径为60的圆。拉伸类型选择曲面，按照下图设置拉伸深度。

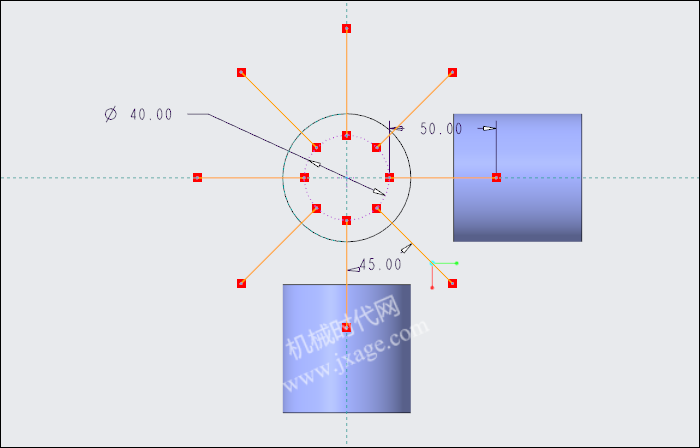

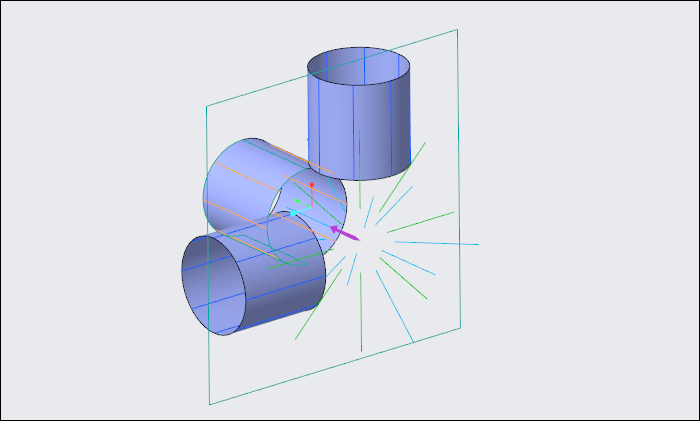

4.在FRONT平面绘制如下图所示的草绘。

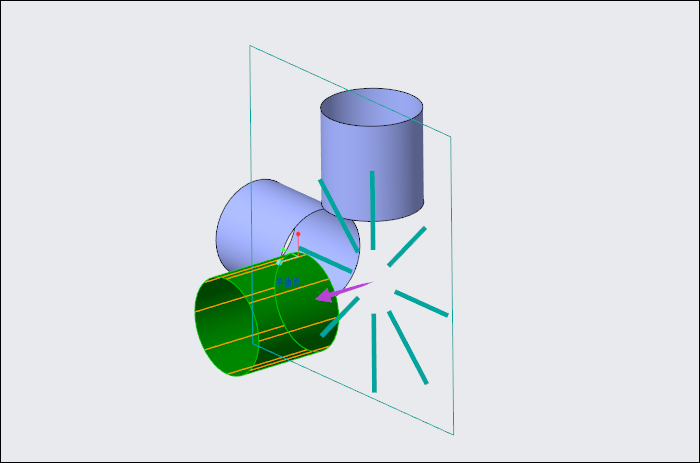

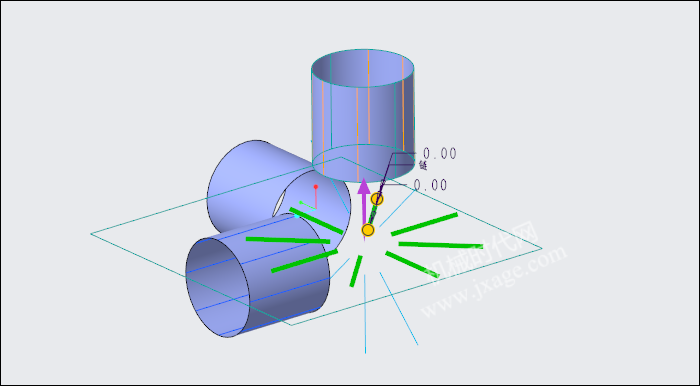

5.点击投影，将上一步创建的草绘投影到下图所示的绿色曲面上。
6.采用同样的方法，点击投影，将上一步创建的草绘投影到下图所示的曲面上。
7.采用同样的方法，点击投影，将上一步创建的草绘投影到下图所示的曲面上。

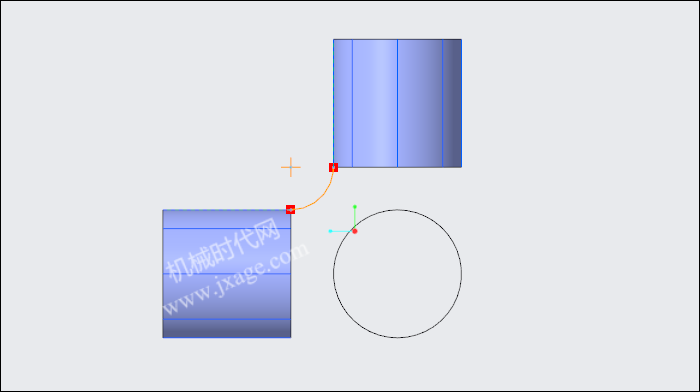

8.在RIGHT平面绘制如下图所示的草图。
9.在TOP平面绘制如下图所示的草图。
10.在TOP平面绘制如下图所示的草图。

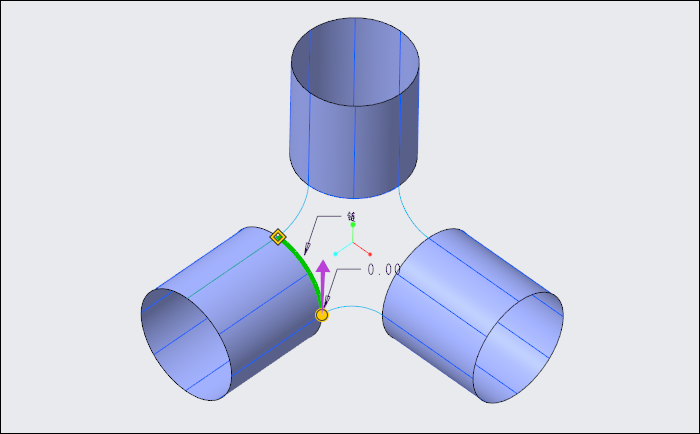

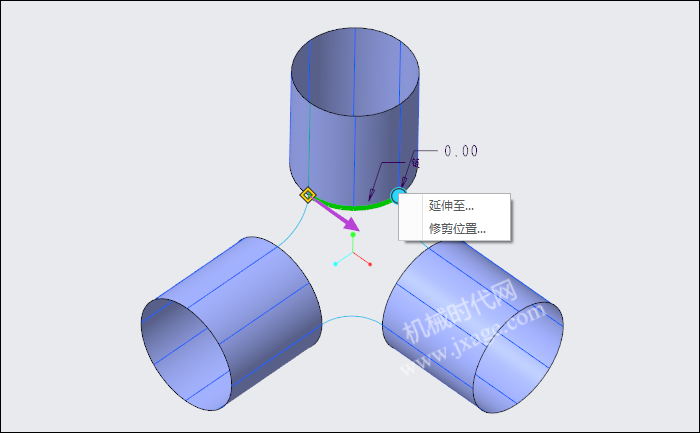

11.选择下图所示的边线，依次点击Ctrl+C和Ctrl+V，对边线进行复制，在曲线端点上鼠标右键选择“修剪位置”，创建出如下图所示的边线。
方法同上。
方法同上。

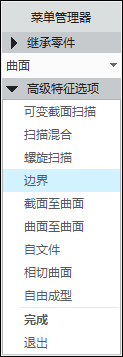

12.在Creo软件（Creo5.0）右上角的搜素框中输入：继承，出现下面的命令。

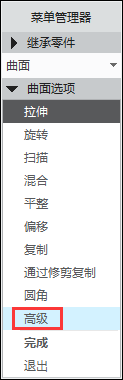

点击高级。
选择“边界”。
选择N侧曲面。

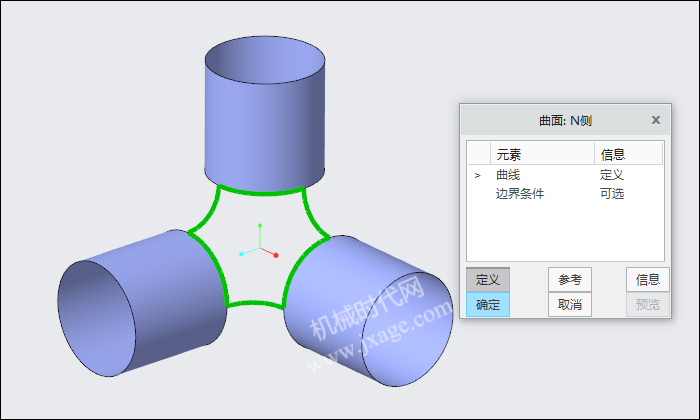

依次选择下图6个边（步骤8、9、10和11创建的）曲线。
设置边界条件为相切。

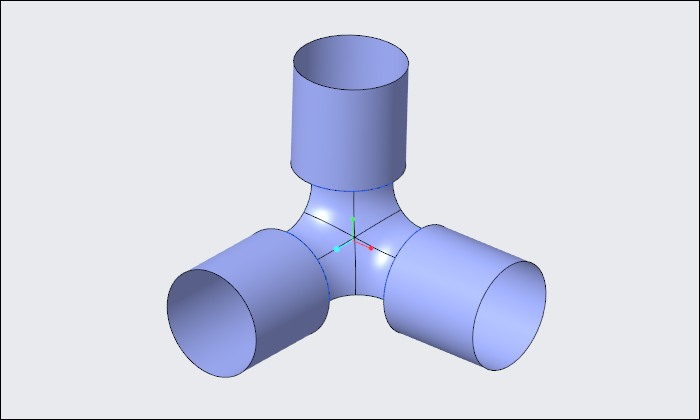

13.将所有曲面进行合并。

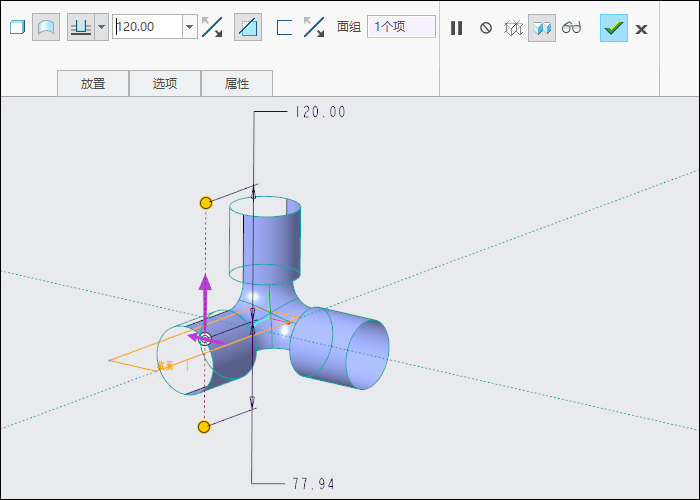

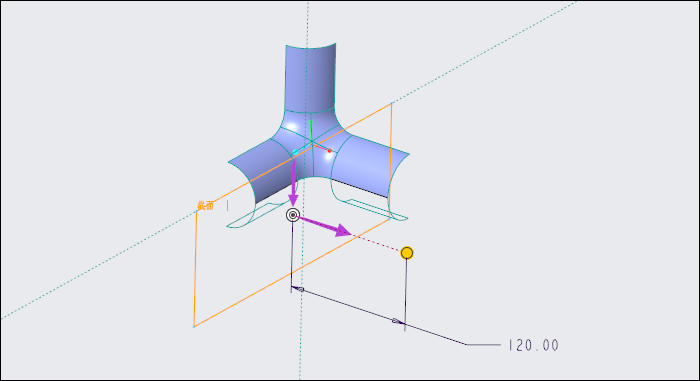

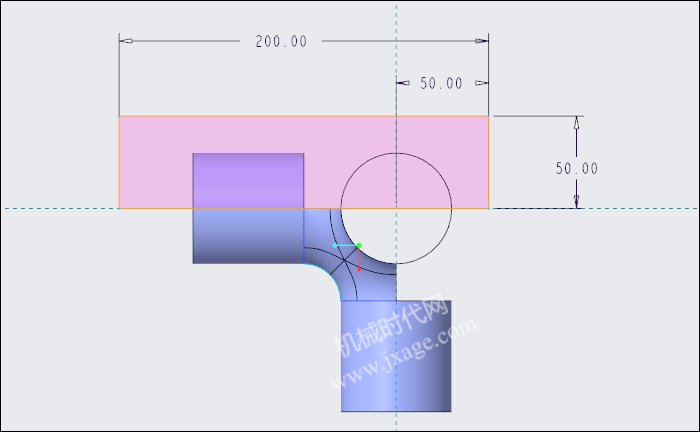

14.点击拉伸，类型选择曲面，在TOP平面绘制如下图所示的草图，激活“移除材料”按钮。
将下面的面进行切除。
15.采用步骤14的方法，将其他部分的曲面进行切除。

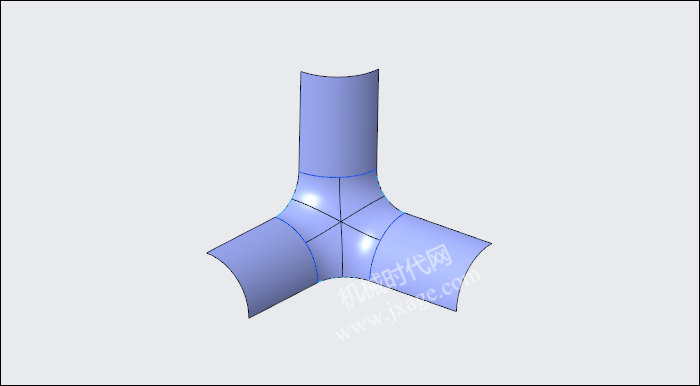

16.切除完成后如下图所示。

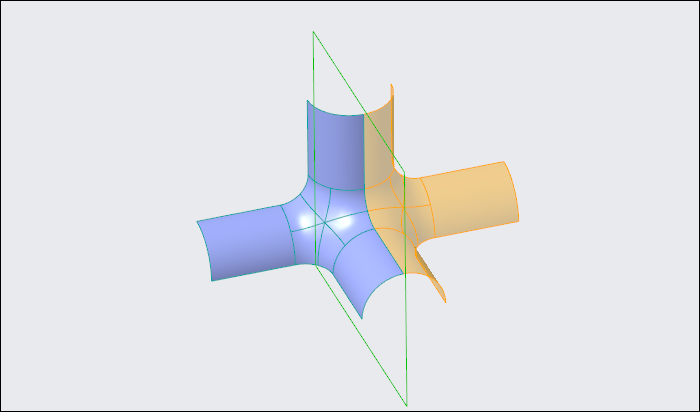

17.镜像。

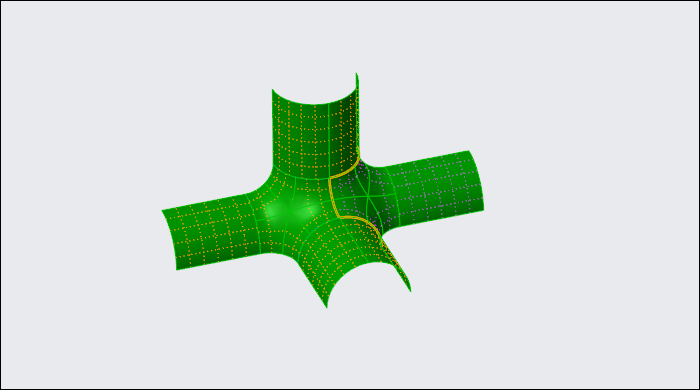

18.合并曲面。

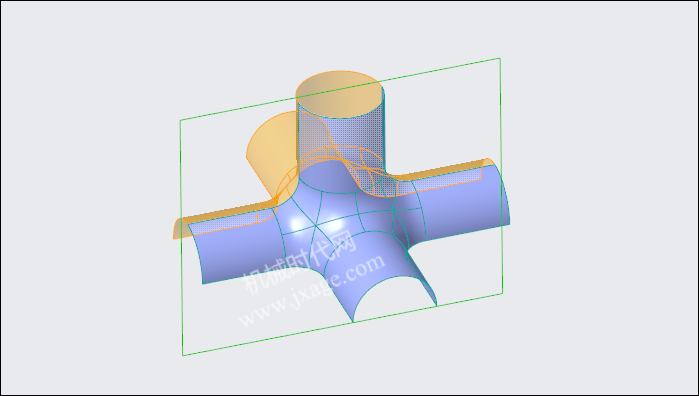

19.镜像。
20.合并曲面。
21.镜像。
22.合并。
23.加厚曲面。
24.完成。
模型下载：
