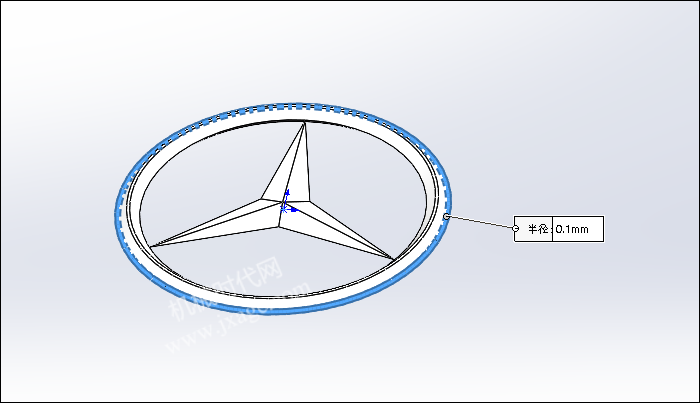

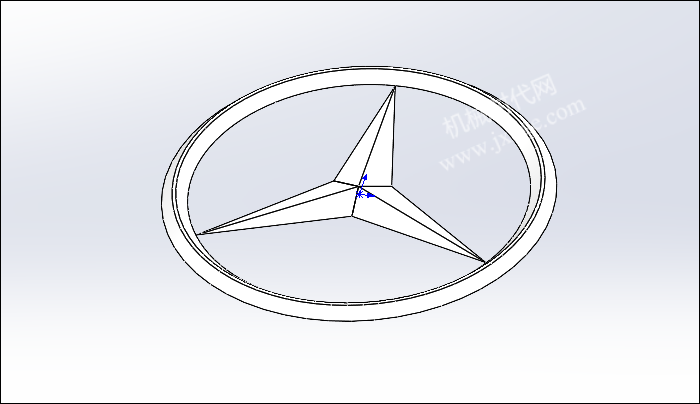

最终结果如下图所示:

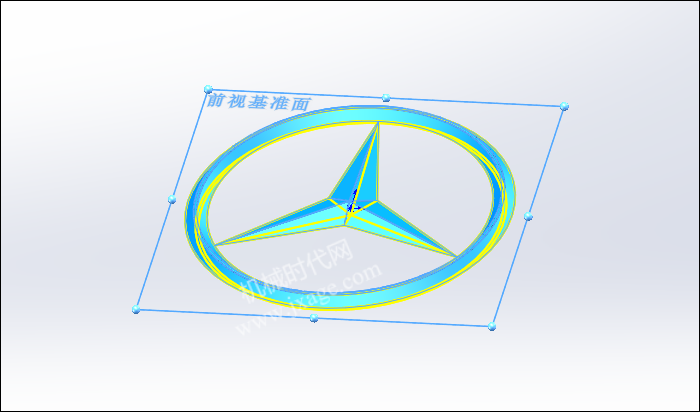

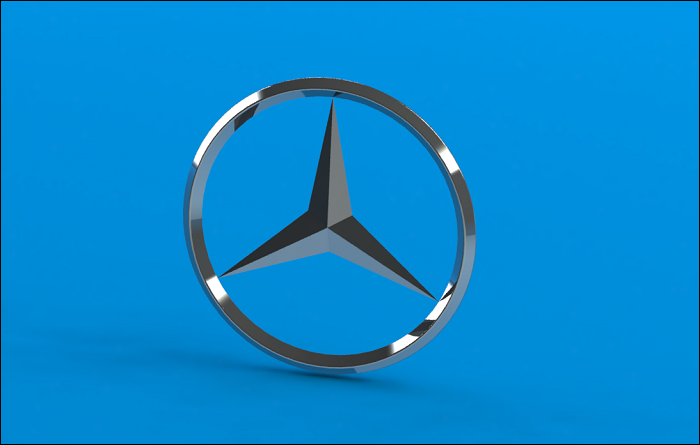

文章末尾下载模型
方法:

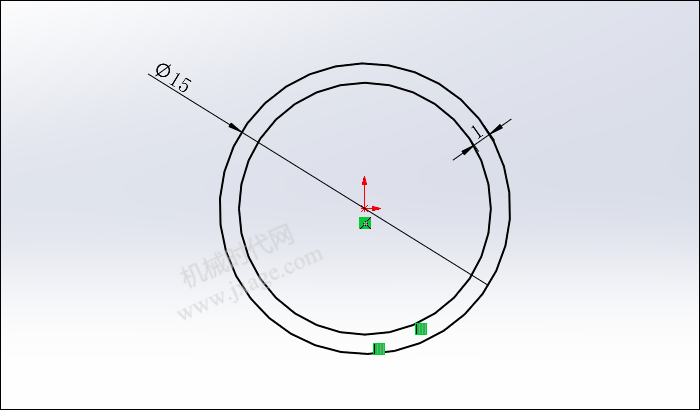

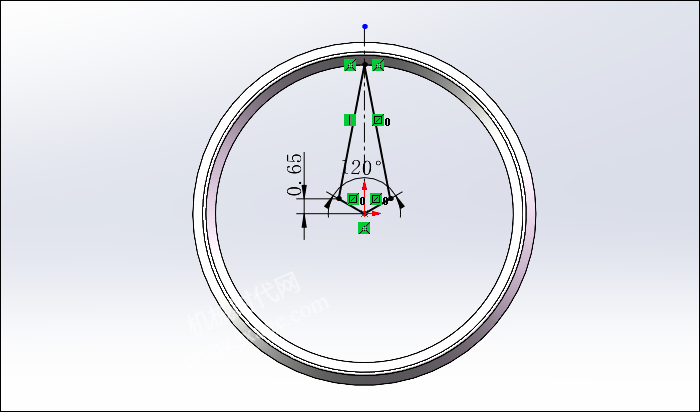

1.点击草图,在前视基准面绘制如下图所示的草图。

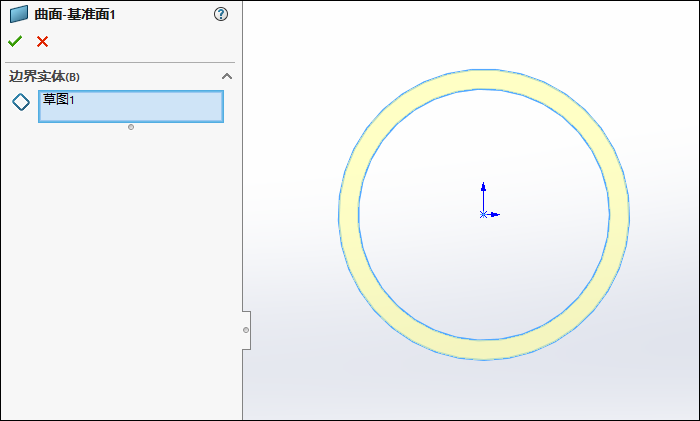

2.点击“插入”-“曲面”-“平面区域”,选择草图1,如下图所示,点击勾号完成。

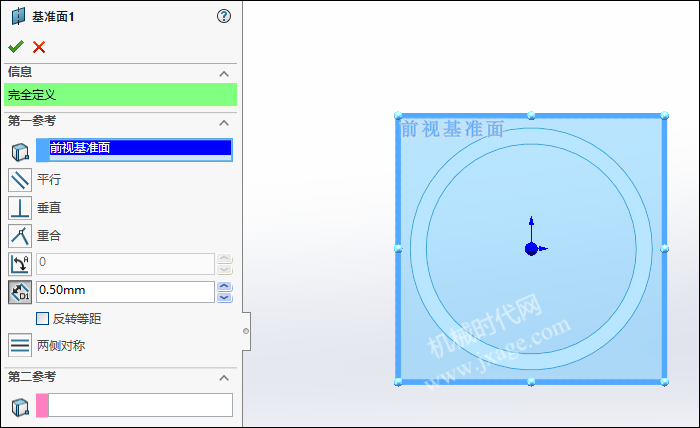

3.创建基准面1。以前视基准面为参考,偏移0.5mm,如下图所示。

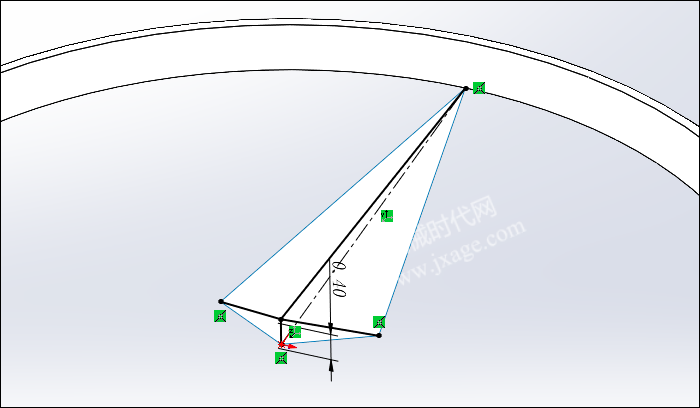

4.点击草图,在基准面1上绘制如下图所示的草图。

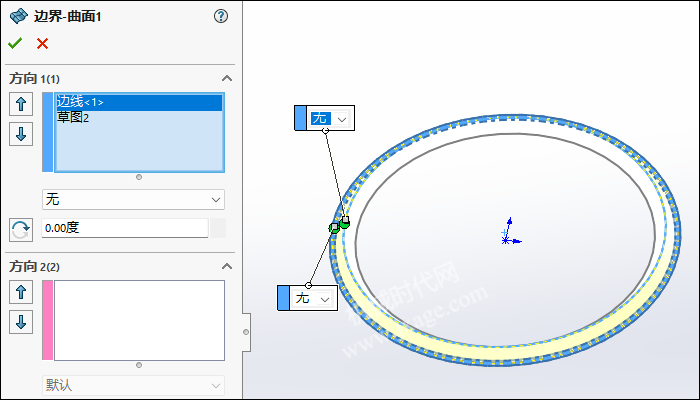

5.点击“插入”-“曲面”-“边界曲面”,选择下图的一个边线和上一步创建的草图,如下图所示,点击勾号完成。

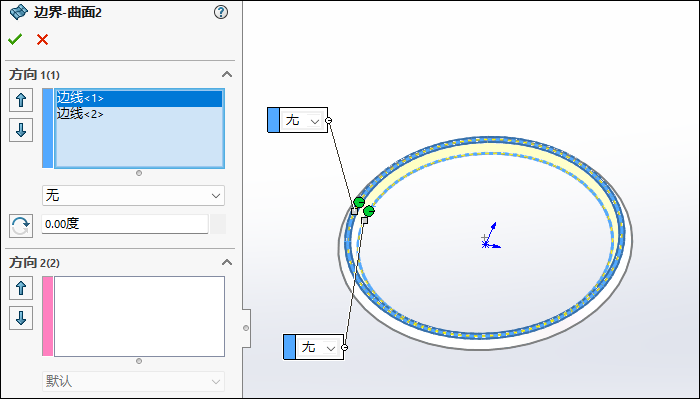

6.再次点击“插入”-“曲面”-“边界曲面”,选择下图所示的两条边线,点击勾号完成。

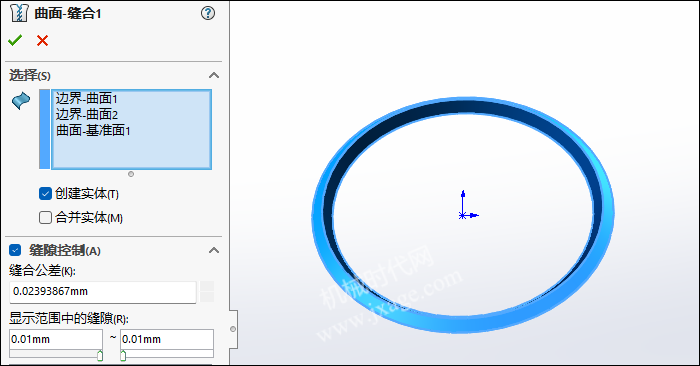

7.点击“插入”-“曲面”-“缝合曲面”,将下面的三个曲面进行缝合。

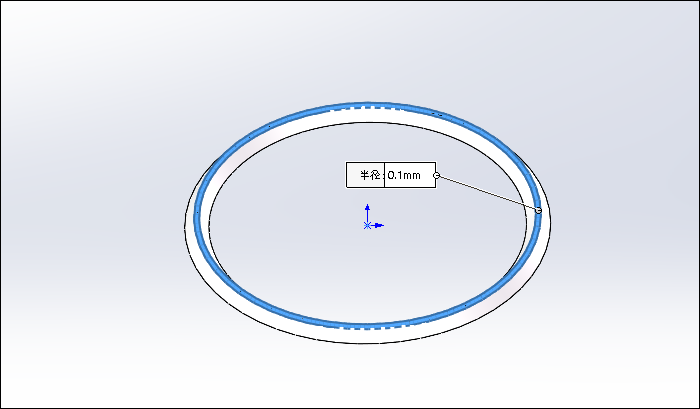

8.倒圆角。
9.点击草图,在前视基准面绘制如下图所示的草图。

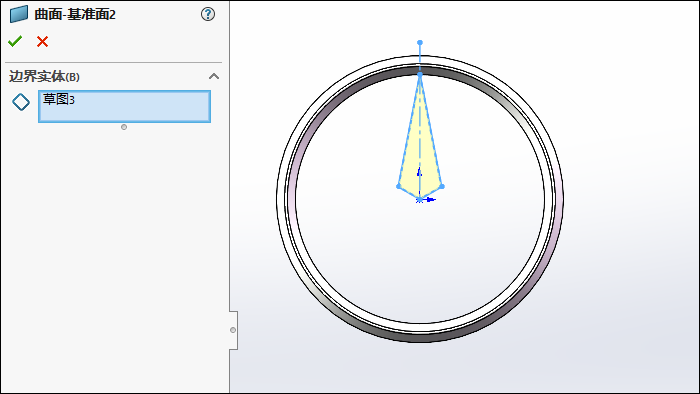

10.点击“插入”-“曲面”-“平面区域”,选择上一步创建的草图3,如下图所示,点击勾号完成。

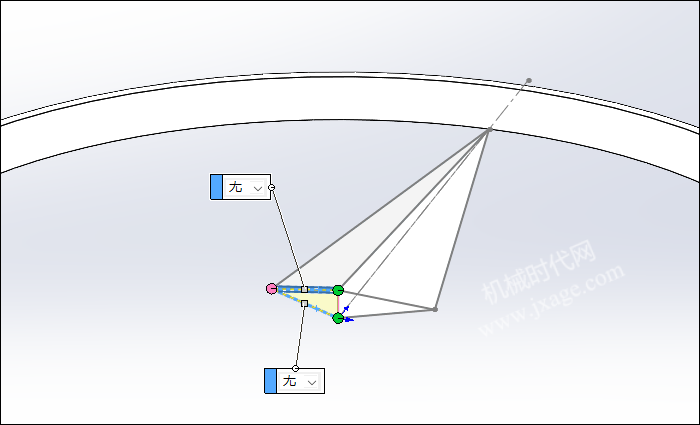

11.点击3D草图按钮,绘制如下图所示的3D草图。

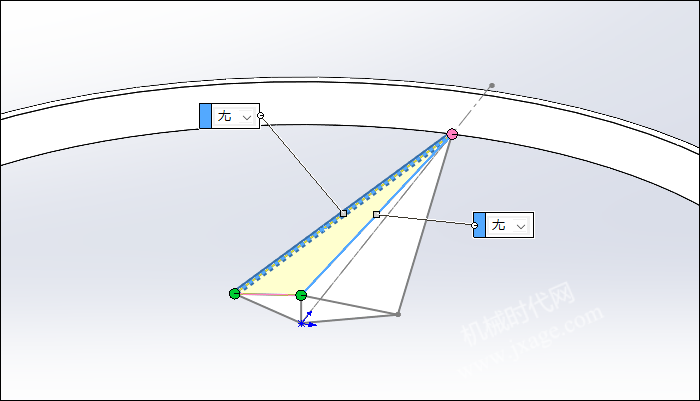

12.点击“插入”-“曲面”-“边界曲面”,选择下图所示的两条边线,点击勾号完成。
13.再次点击“插入”-“曲面”-“边界曲面”,选择下图所示的两条边线,点击勾号完成。

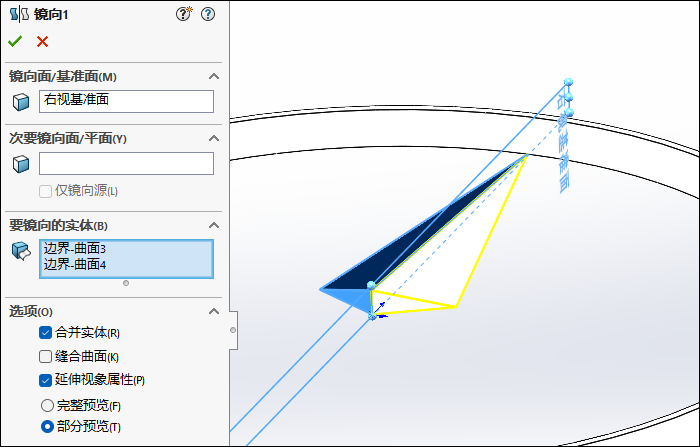

14.镜向。

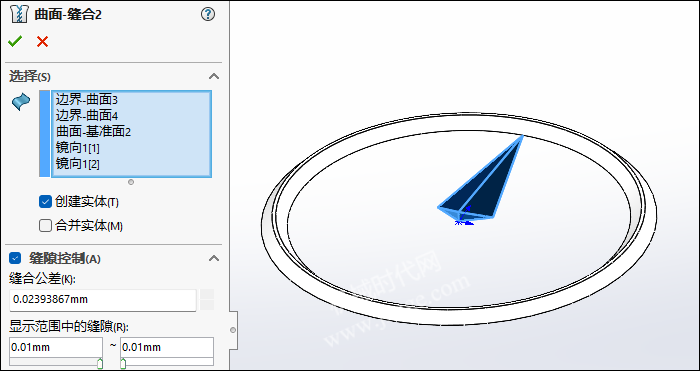

15.点击“插入”-“曲面”-“缝合曲面”,将下面的蓝色曲面进行缝合。

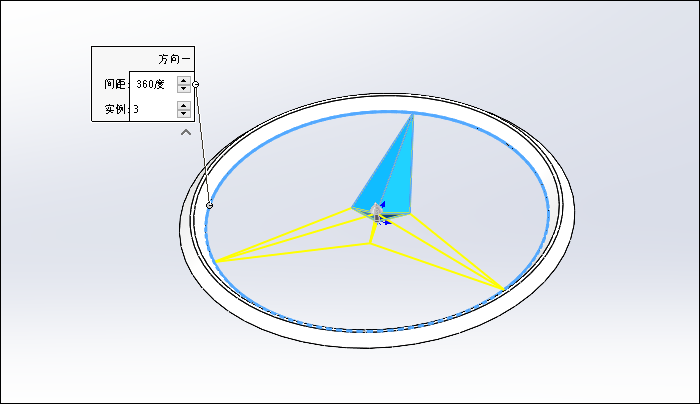

16.点击“圆周阵列”,选择上一步缝合的曲面作为阵列的对象,阵列数量为3,如下图所示。
完成。

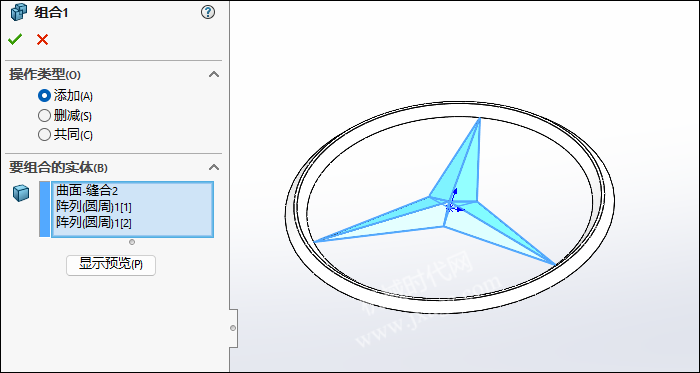

17.点击“插入”-“特征”-“组合”,操作类型选择“添加”,将下面的三个曲面进行组合。
18.镜向。
19.倒圆角。
20.完成。
