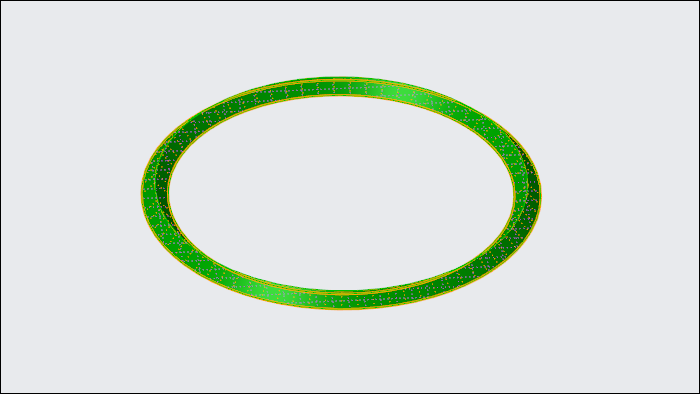

最终结果如下图所示:
文章末尾下载模型
方法:

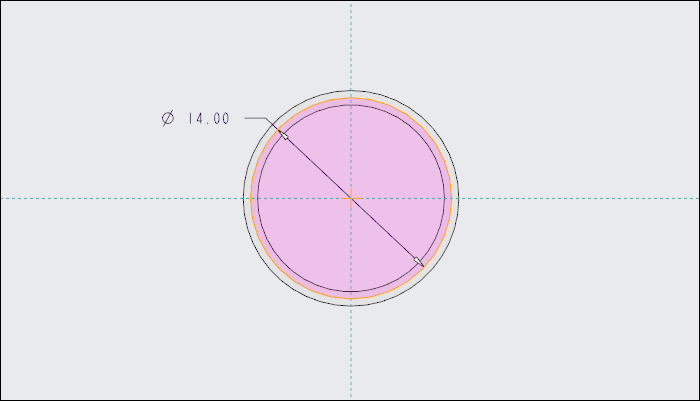

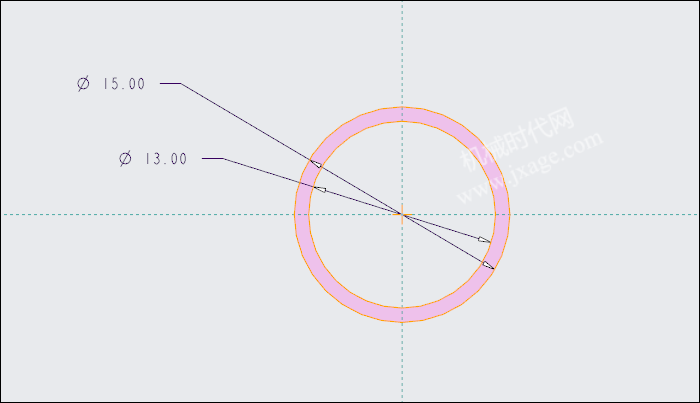

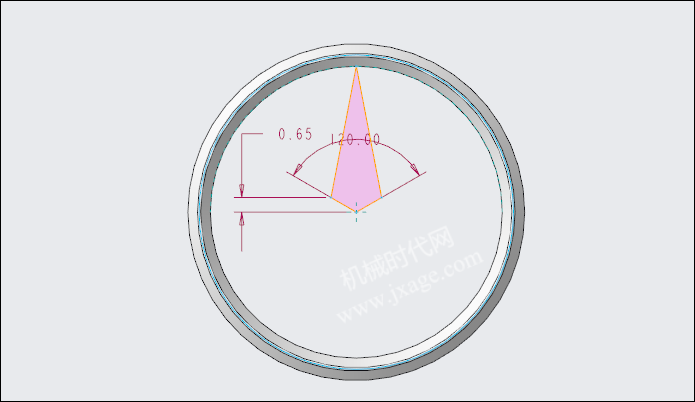

1.点击“平面”按钮,在FRONT基准面上绘制如下图所示的草图。
点击勾号完成。

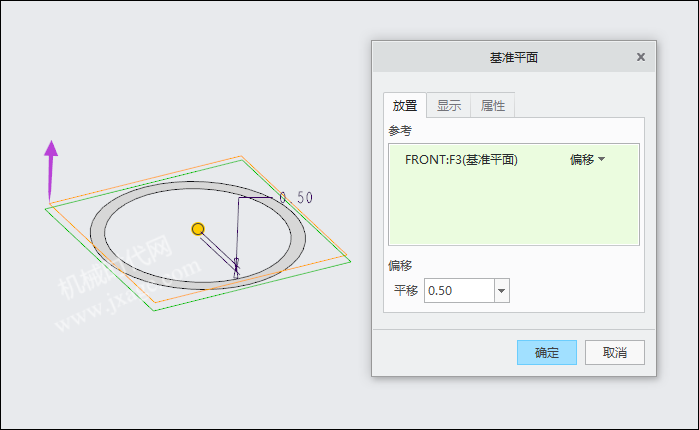

2.创建基准平面DTM1。

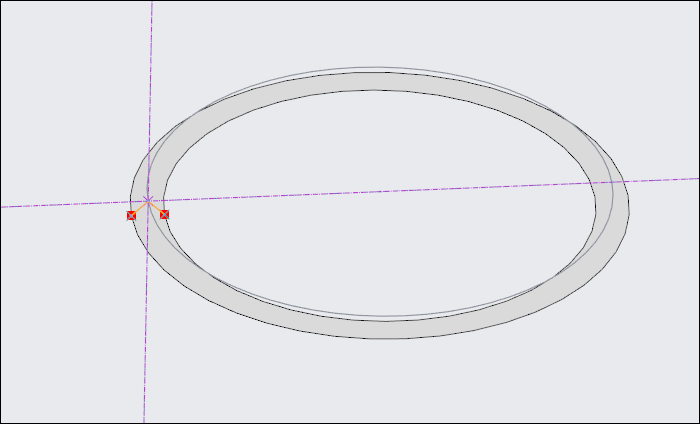

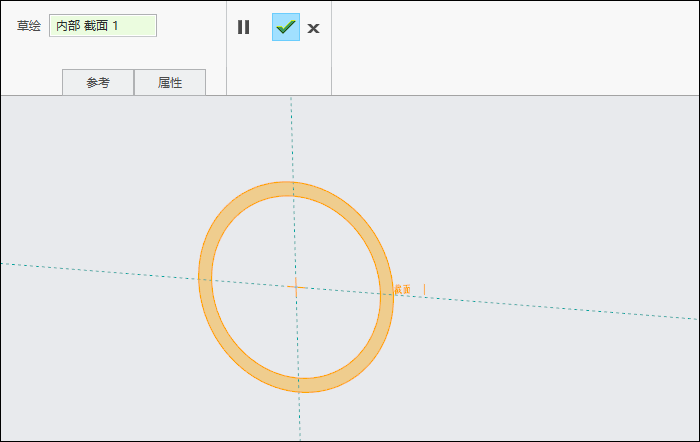

3.点击草绘,在上一步创建的基准面上绘制如下图所示的草图。

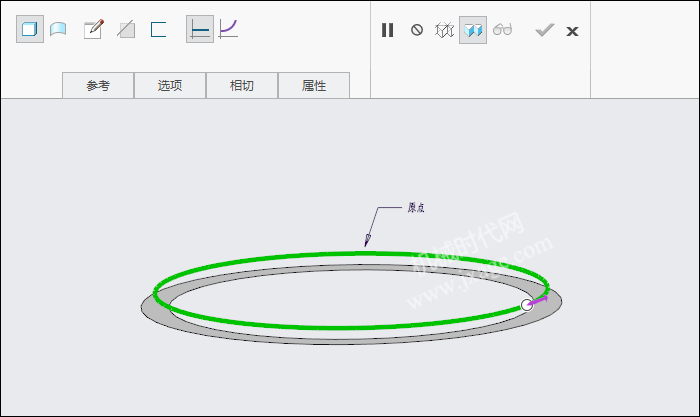

4.点击“扫描”,类型选择“曲面”,选择上一步创建的草图作为扫描的轨迹,如下图所示。

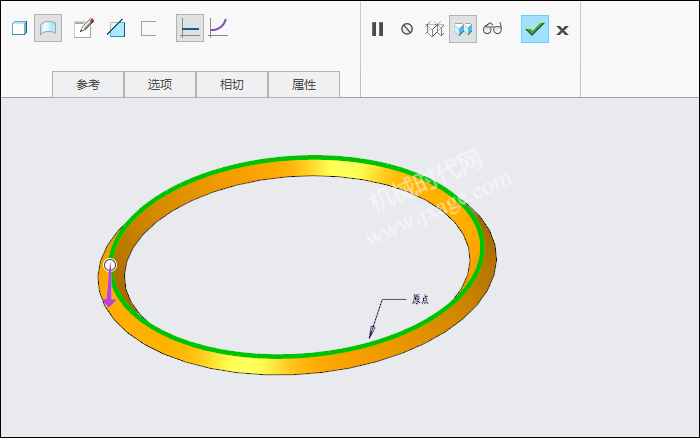

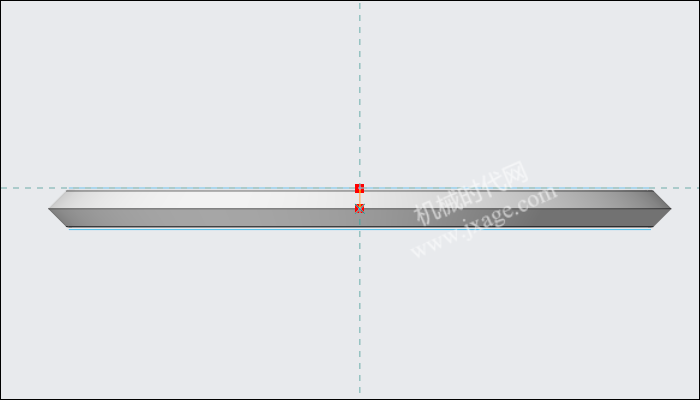

进入草绘环境,绘制如下图所示的两条直线作为扫描的轮廓。
点击勾号完成。

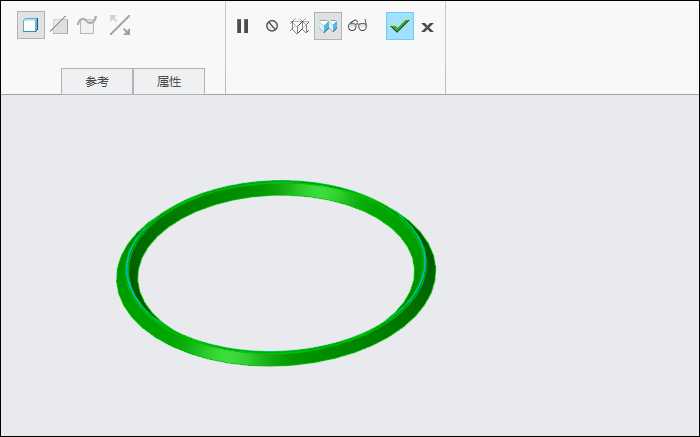

5.将两个曲面进行合并。

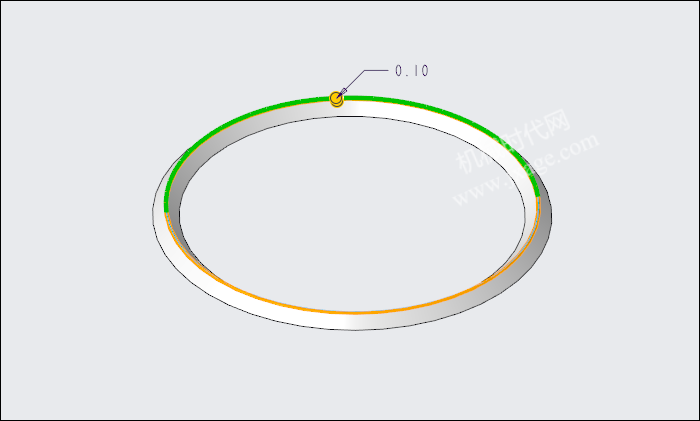

6.倒圆角。
7.实体化。

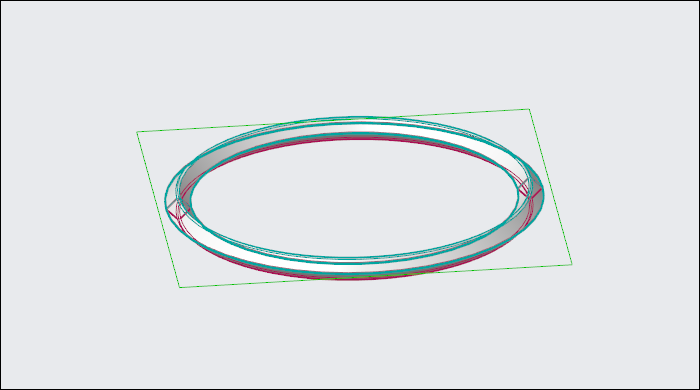

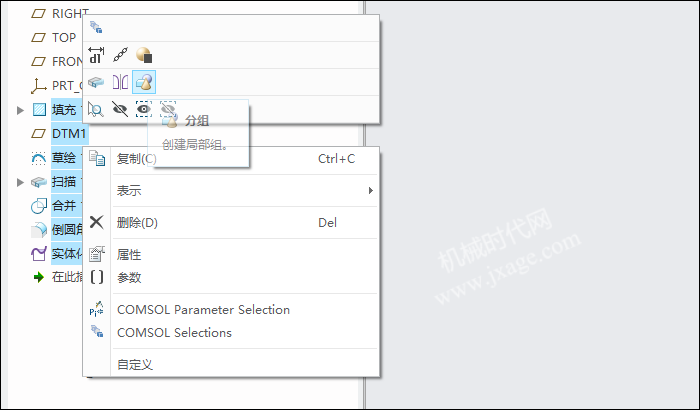

8.在模型树中选择所有的特征,如下图所示,鼠标右键选择“分组”按钮。
9.镜像。

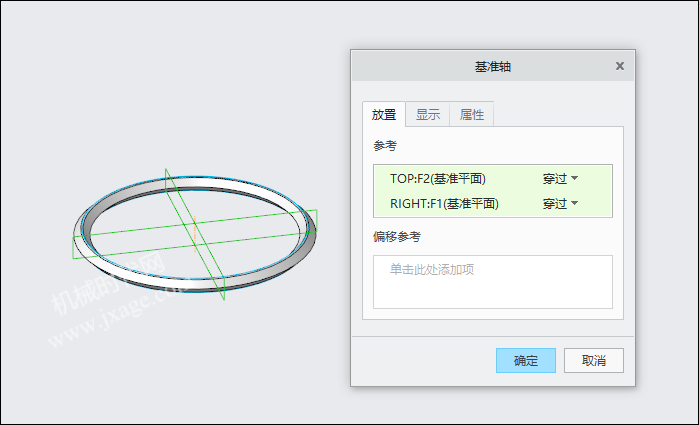

10.创建基准轴1。

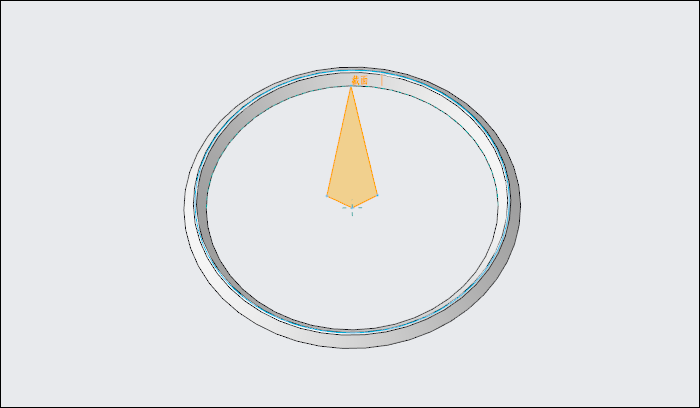

11.点击“平面”按钮,在FRONT基准面上绘制如下图所示的草图。
点击勾号完成。

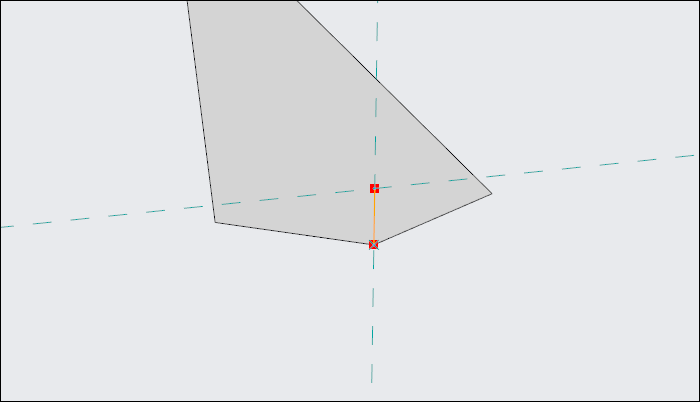

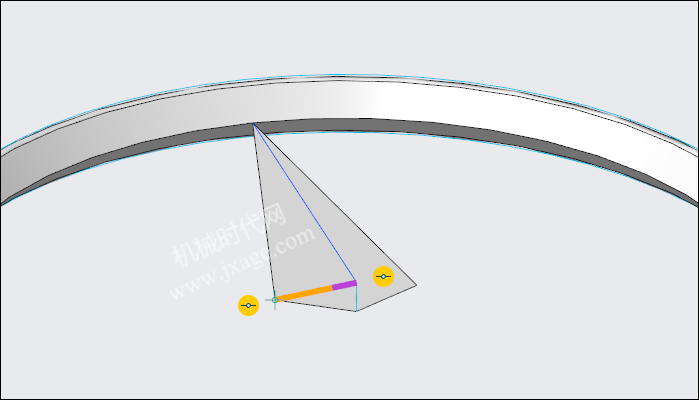

12.点击草绘,在TOP平面绘制如下图所示的草图。

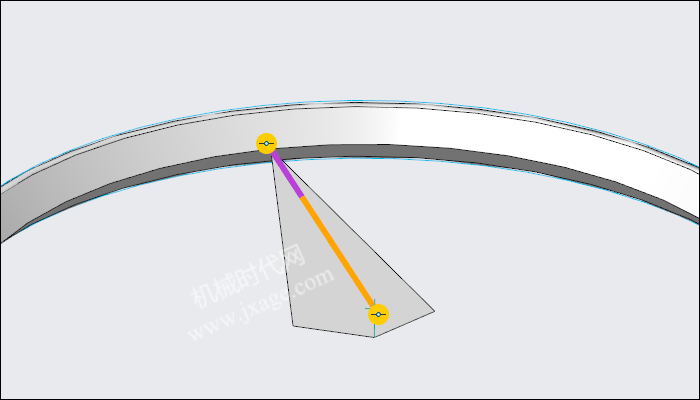

13.点击“曲线”-“通过点的曲线”,依次选择下图所示的两个点,创建出一条直线。
14.再次点击“曲线”-“通过点的曲线”,依次选择下图所示的两个点,创建出一条直线。

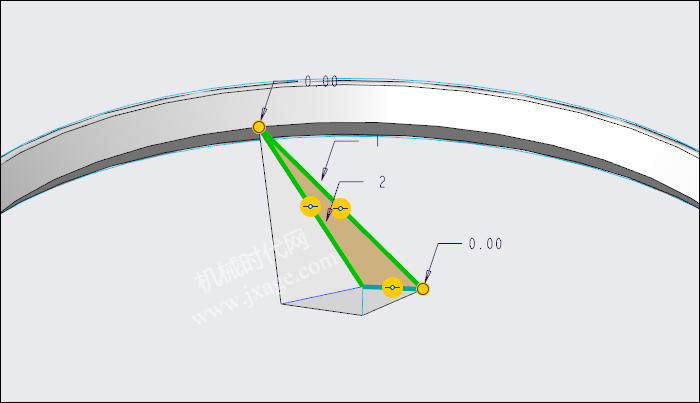

15.点击“曲线”-“通过点的曲线”,依次选择下图所示的两个点,创建出一条直线。

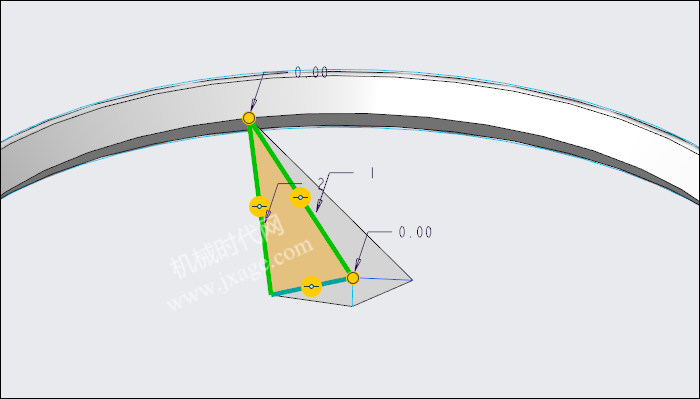

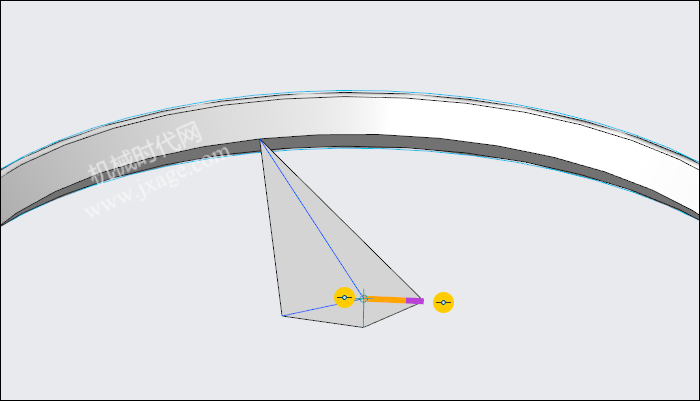

16.点击“边界混合”,选择下图所示的边线,点击勾号完成。

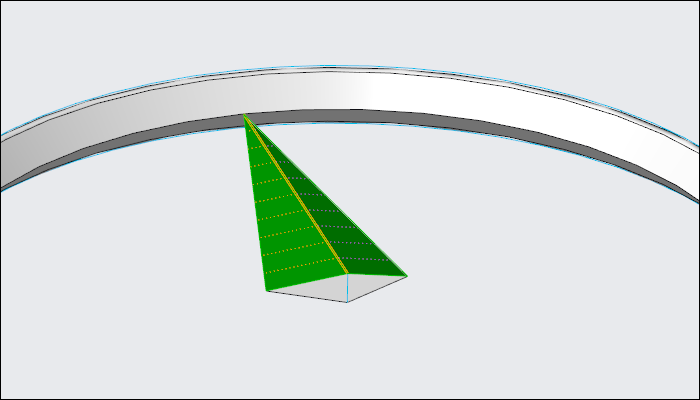

17.再次点击“边界混合”,选择下图所示的边线,点击勾号完成。

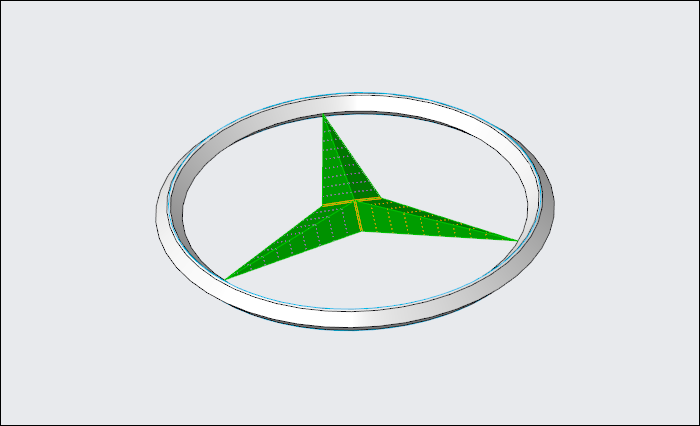

18.合并曲面。将下图两个绿色曲面进行合并。

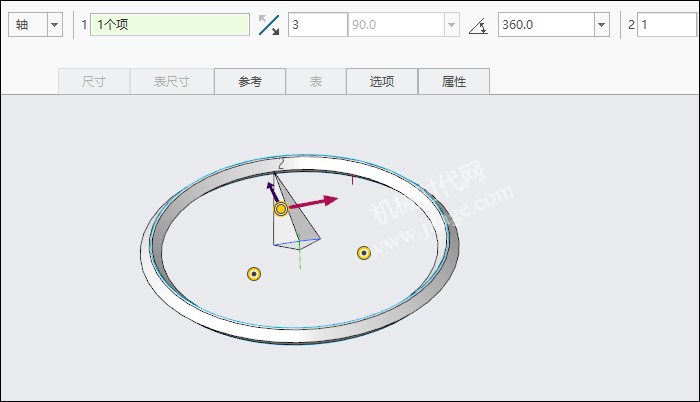

19.点击“几何阵列”,类型选择“轴”,阵列对象选择上一步创建的合并曲面,阵列数量为3,如下图所示。
20.将下面的三个曲面进行合并。

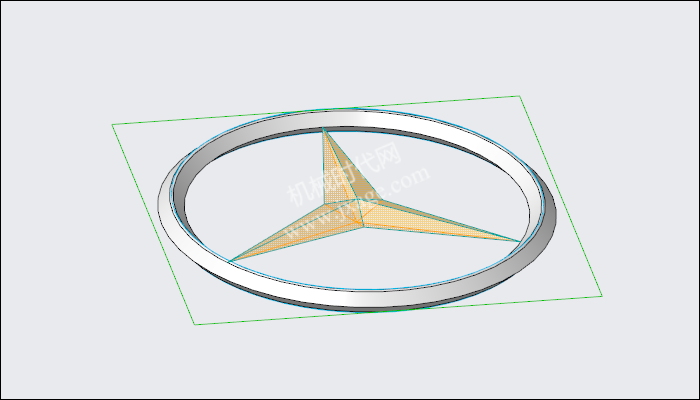

21.将下面的曲面进行镜像。

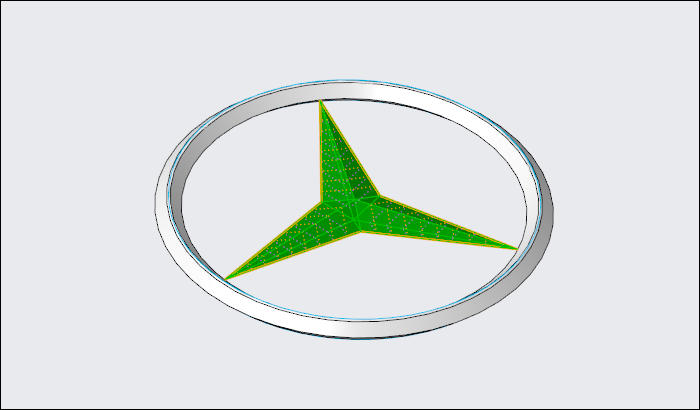

22.合并所有的曲面。
23.将曲面进行实体化。
24.完成。
