Proe三维建模（15）：12面体

12面体看起来似乎很复杂，主要原因是我们日常生活见得比较少。下面是完成后的结果。

方法：

1.新建文件，点击【工具】-【参数】，添加如下的一个参数：ratio（即拉伸高度与单个五边形的外接圆直径之比）。ratio的值为1.309017（即sin（18）+1）。

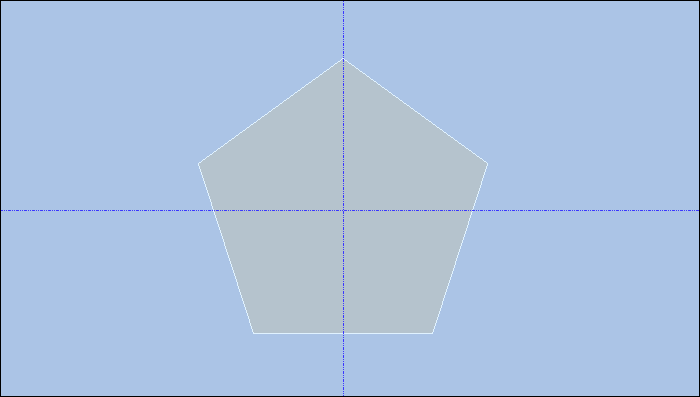

2.新建草绘，在FRONT平面绘制如下的草绘。

绘制完后点击勾号退出。

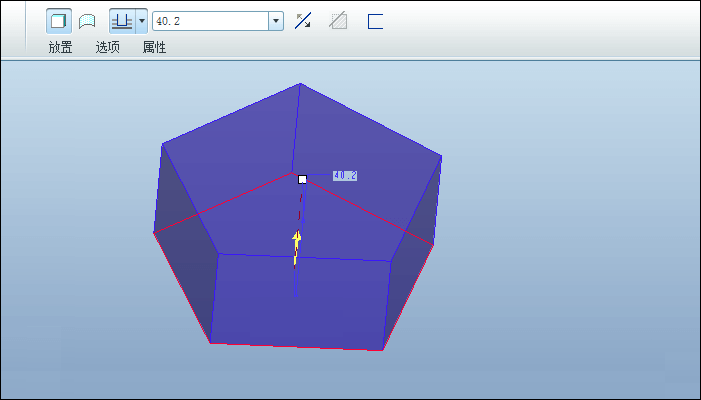

3.点击拉伸，选择上一步的草绘，拉伸高度默认，点击勾号完成。

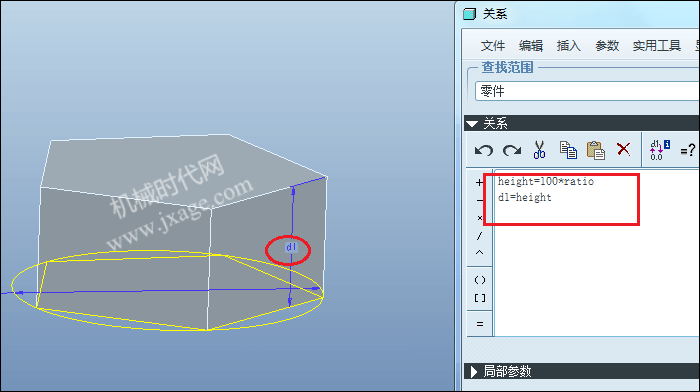

4.添加关系。点击【工具】-【关系】，双击拉伸特征，添加如下的关系：

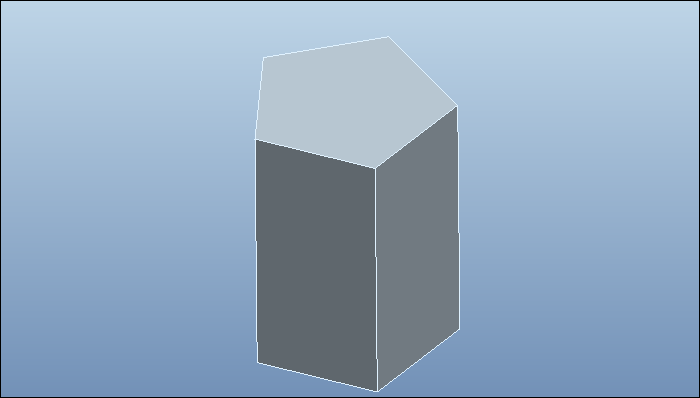

完成。拉伸特征如下图所示。

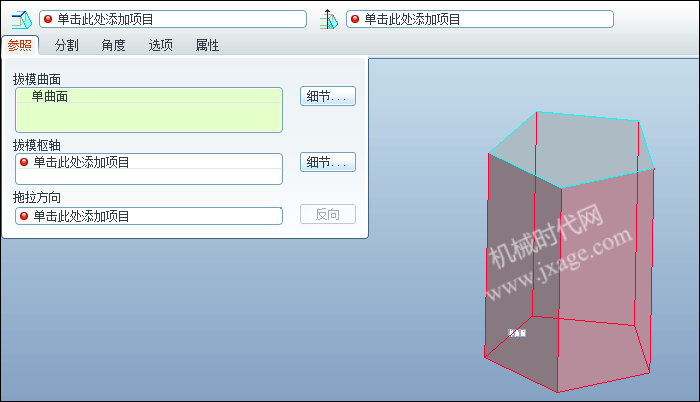

5.点击【拔模】，选择无棱柱的五个面作为拔模对象，如下图红色平面。

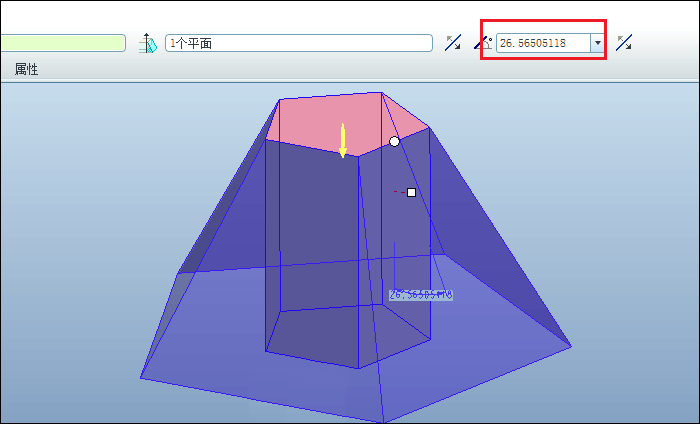

6.选择下图红色平面作为拔模枢轴，并设置拔模角度 为26.56505118°。

完成。

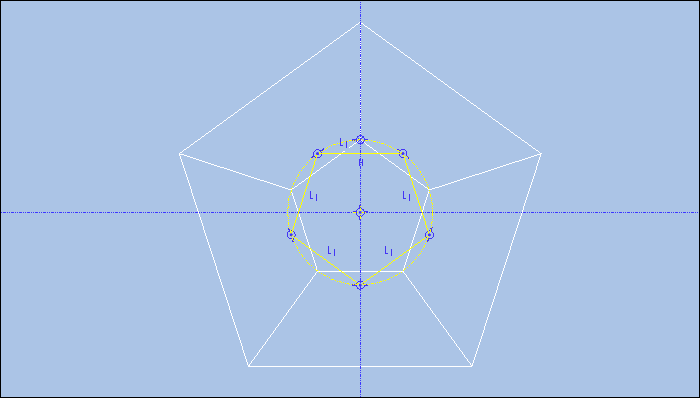

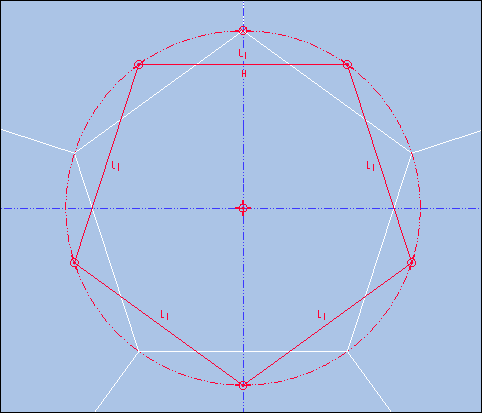

7.选择拉伸特征的大端面作为草绘平面，并将显示模式设置为线框模式，绘制如下的草绘。

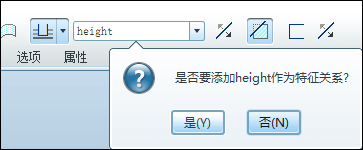

8.点击拉伸，选择上一步的草绘，点击切除材料，点击箭头进行反向切除，拉伸高度输入height。

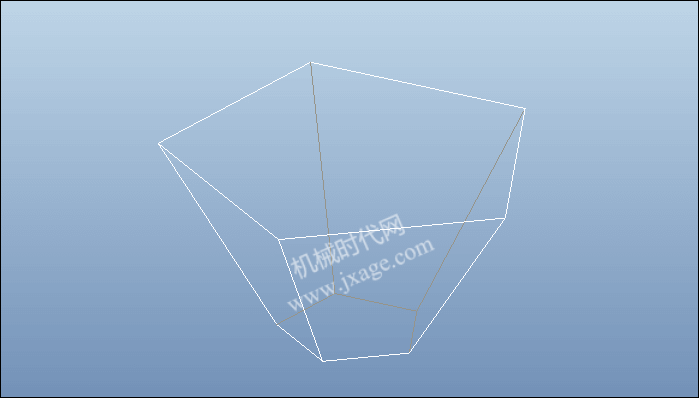

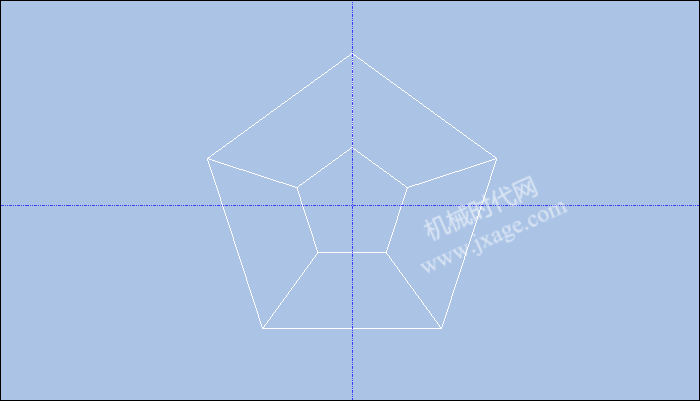

完成后如下图。

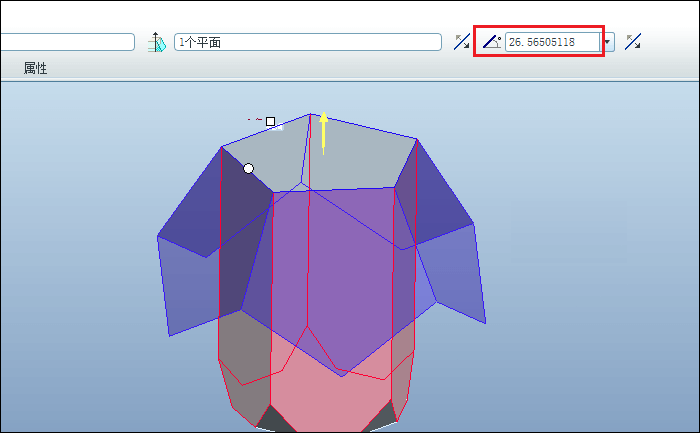

9.点击拔模，选择竖直方向的五个面作为拔模对象，选择端面作为拔模枢轴，拔模角度设置为26.56505118°。

10.完成。
