Proe可变截面扫描练习（五）

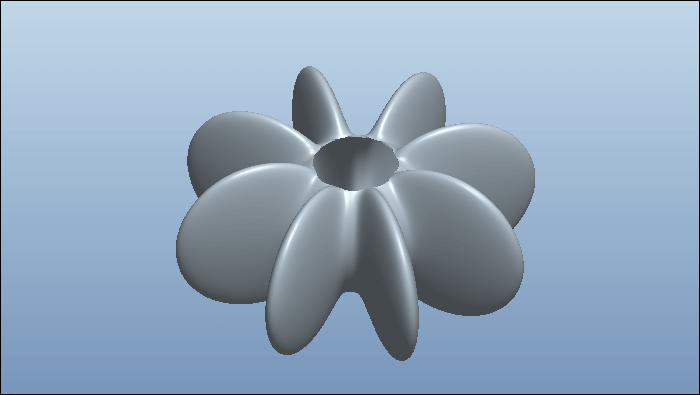

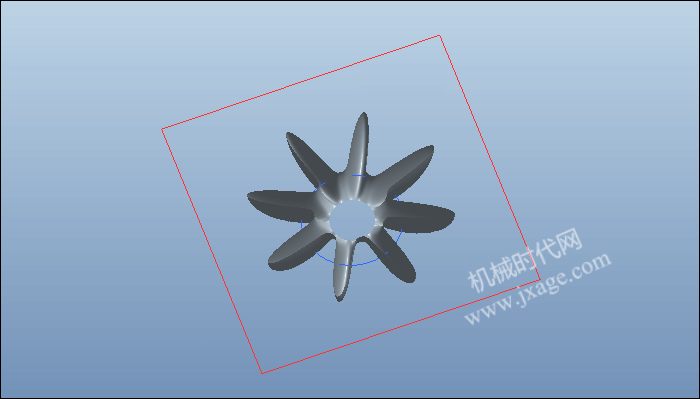

最终完成后如下图。

方法：

1.新建文件。

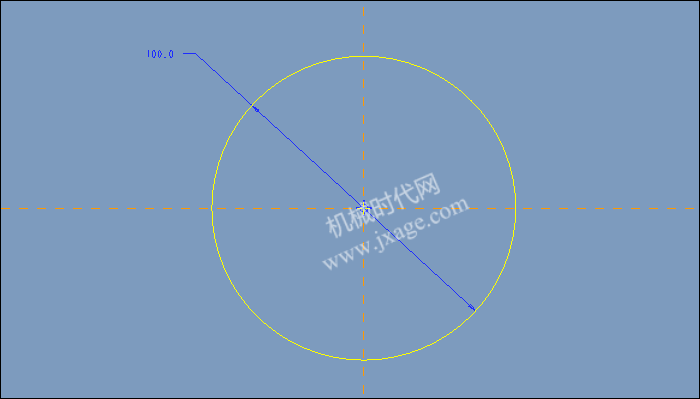

2.在FRONT平面绘制如下的草绘。

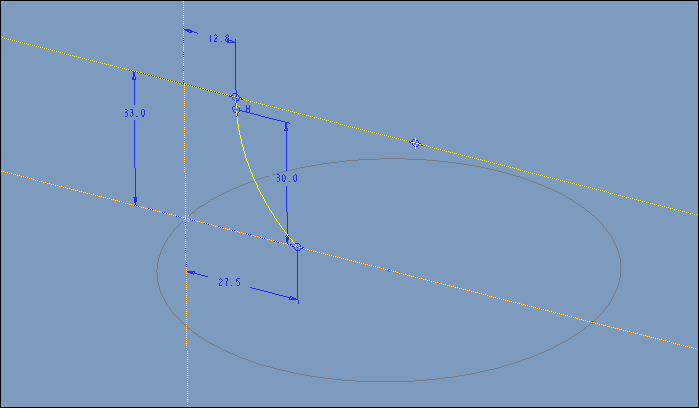

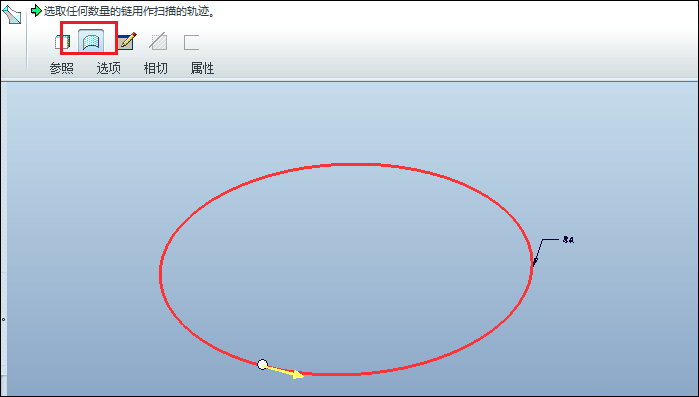

3.点击【可变截面扫描】，选择上一步的草绘作为扫描轨迹，扫描类型为曲面，点击控制面板上的草绘按钮，进入草绘并绘制如下的截面。

草绘必须被完全定义，也就是说没有弱尺寸出现。

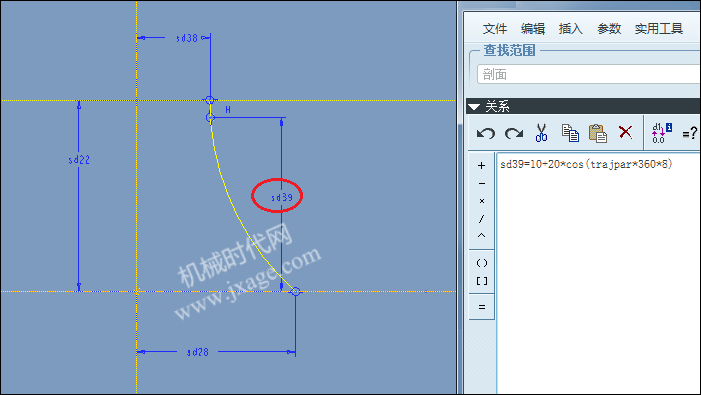

4.点击【工具】-【关系】，添加如下的关系：

分析这个关系式的意义：trajpar是Proe内部轨迹参数，是一个从0到1呈线性变化的变量，代表扫描出的长度百分比。Trajpar*360相当于在【0,2π】这个范围，cos(trajpar*360)表示在【0,2π】内的一个余弦函数，cos(trajpar*360*8)表示在【0,16π】范围内的余弦函数。sd39=10+20*cos(trajpar*360*8)表示sd39的数值在【-10,30】这个范围内。

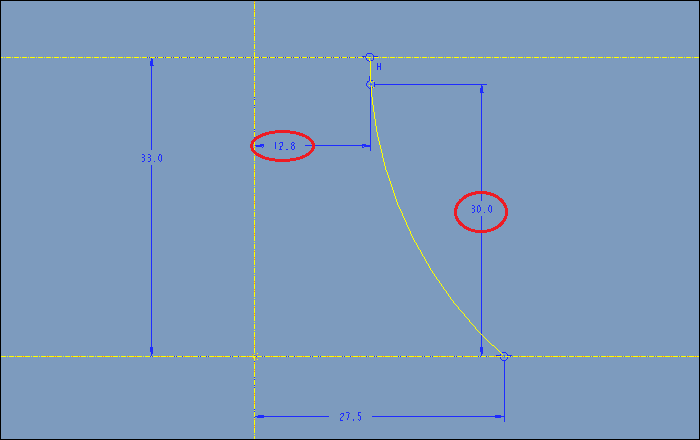

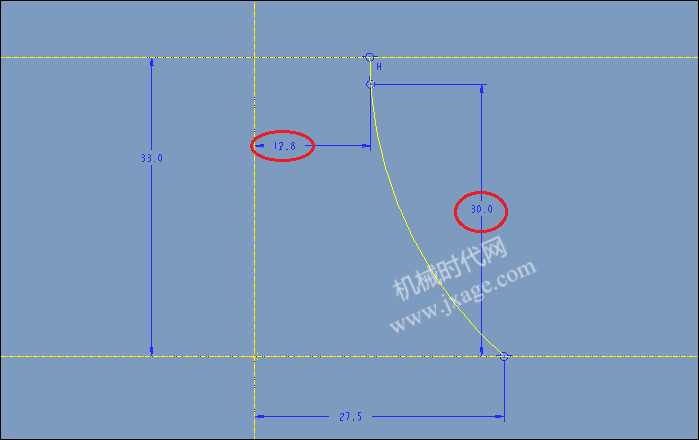

当尺寸sd39的数值为30时，草绘如下图所示。

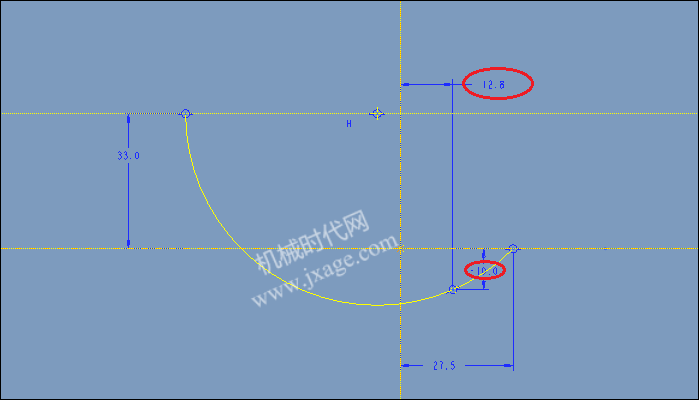

sd39数值为-10时，草绘如下图所示，发生了很大的变化。也就是说在完全定义的草绘中，只要我们改变其中一个尺寸，草绘就会发生确定的变化，而这种变化我们这里是通过添加关系来实现的。通过这种关系产生无数的不同的草绘，然后将各个草绘进行拟合从而实现可变截面扫描。

点击勾号完成。

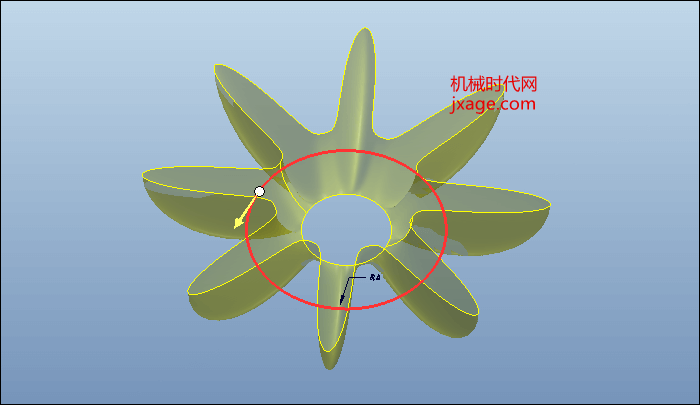

5.将可变截面扫描进行镜像。

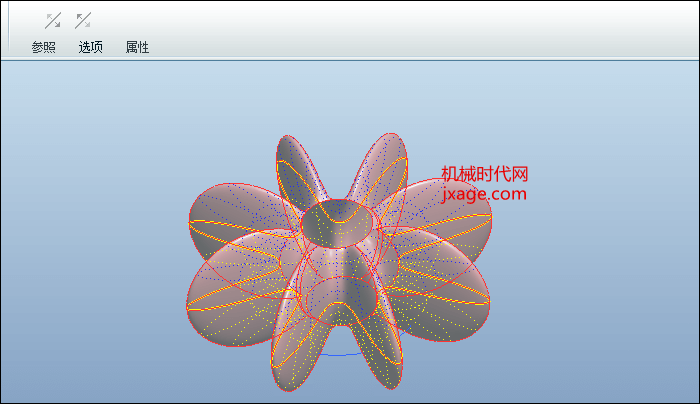

6.将可变截面扫描特征及其镜像进行合并。

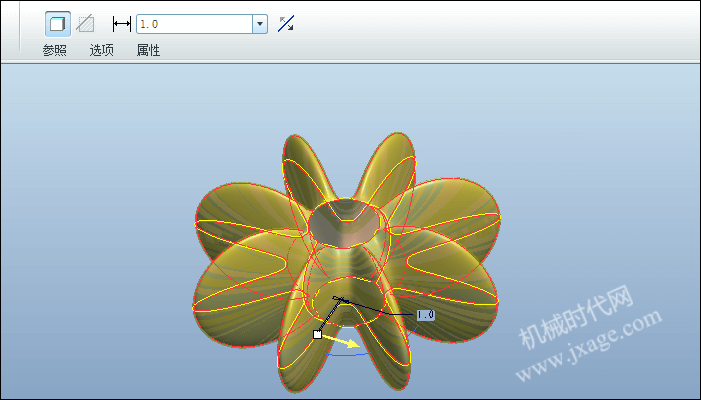

7.对合并特征进行加厚。

8.完成。

模型下载：
