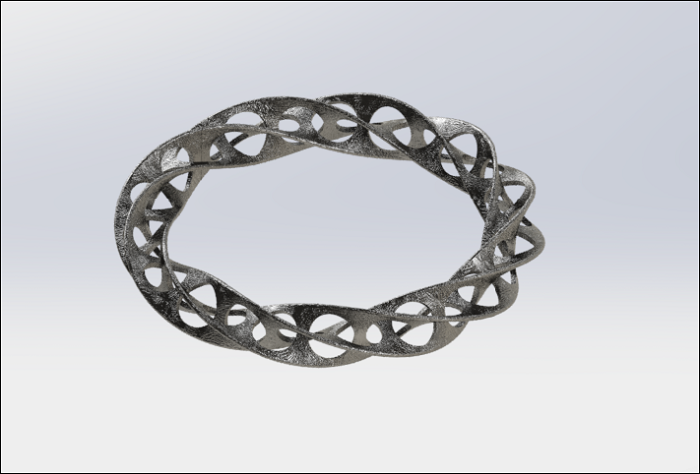

最终结果如下图所示:
文章末尾下载模型
方法:
1.点击“拉伸凸台/基体”,在前视基准面上绘制如下图所示的草图。

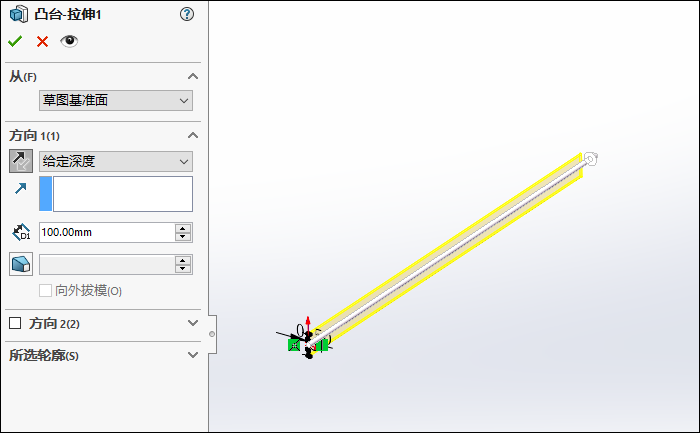

设置拉伸深度为100mm,如下图所示。

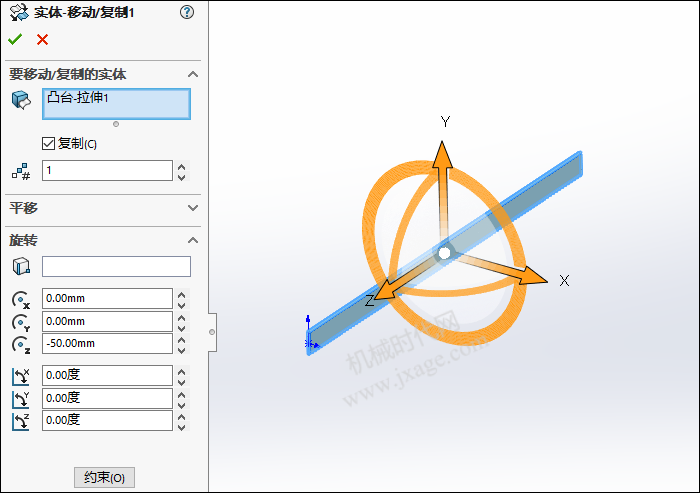

2.点击“插入”-特征”-“移动/复制”,勾选“复制”选项,设置复制数量为1,对第1步的拉伸实体进行复制,按照下图进行设置,点击勾号完成。
3.点击拉伸切除,在下图所示的平面上绘制草图。

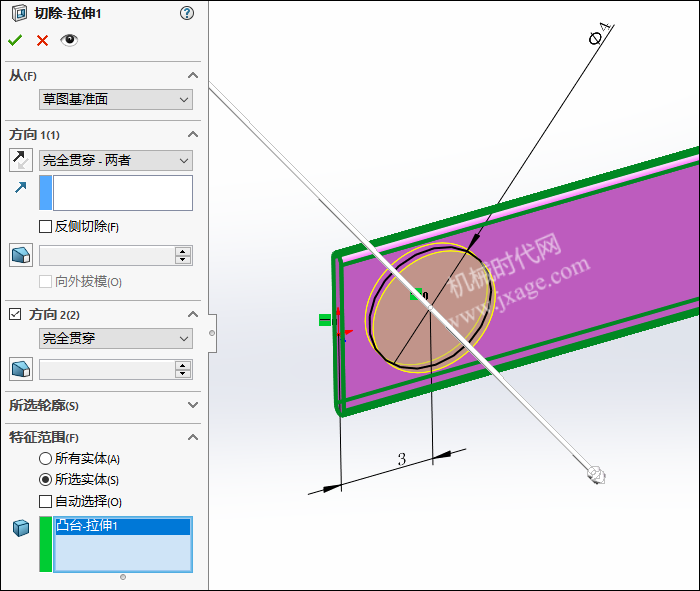

设置拉伸方式为“完全贯穿-两者”,在特征范围中选择对第1步的拉伸实体进行切除,点击勾号完成。

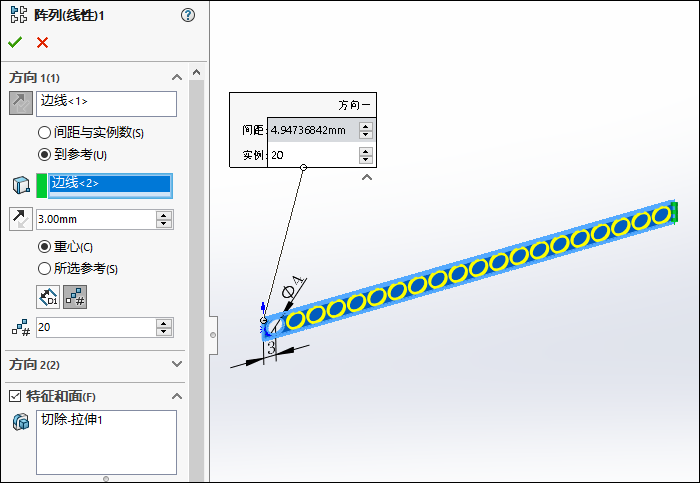

4.点击线性阵列,选择下图所示的边作为方向参考,对拉伸切除特征进行阵列,按照下图进行设置。

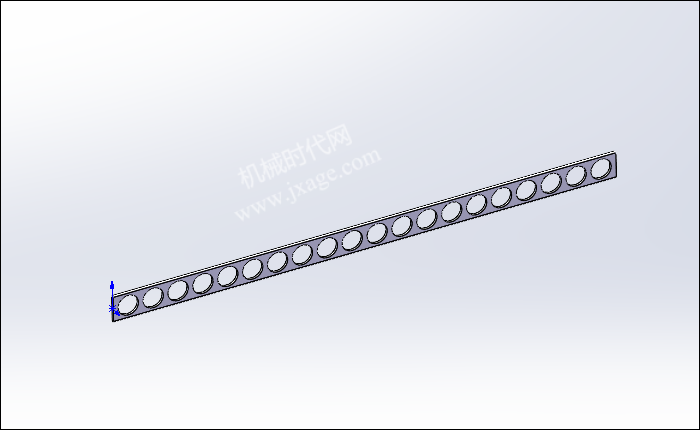

线性阵列完成。

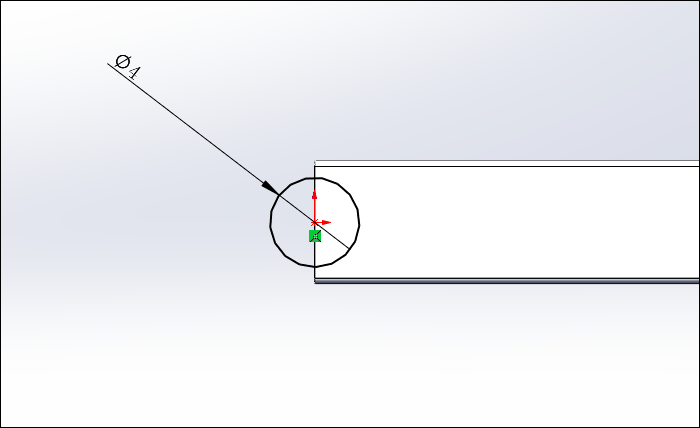

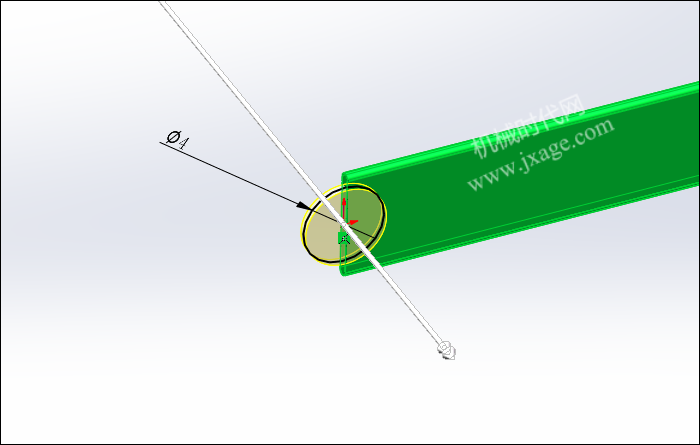

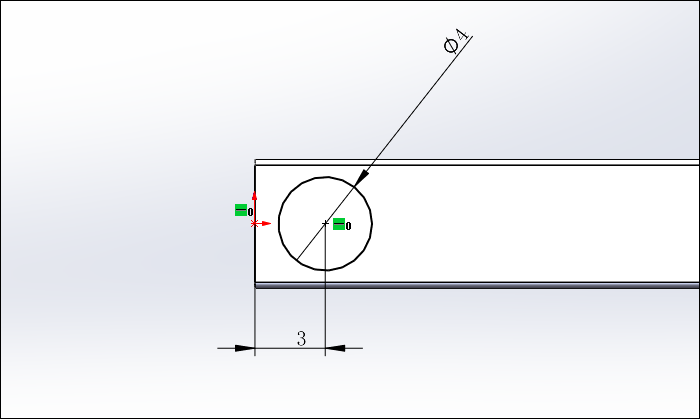

5.再次点击拉伸切除,在下图所示的平面上绘制草图。
设置拉伸方式为“完全贯穿-两者”,在特征范围中选择对第2步的复制出来的实体进行切除,点击勾号完成。

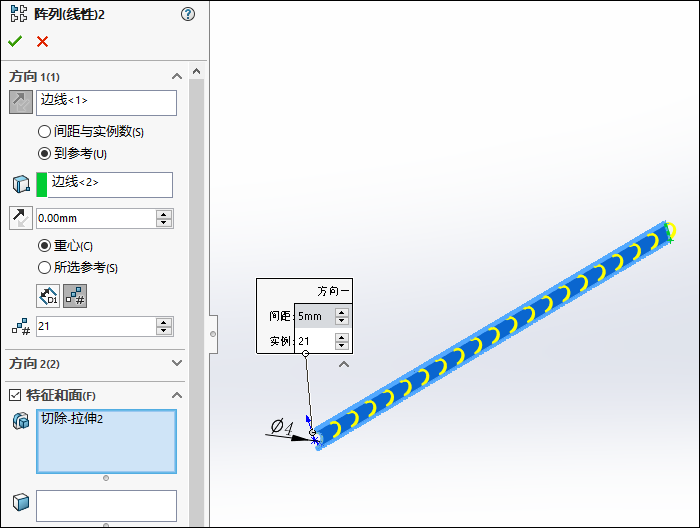

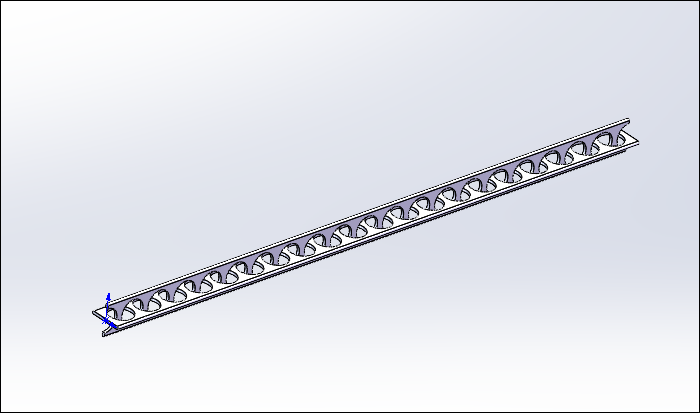

6.点击线性阵列,选择下图所示的边作为方向参考,对上一步的拉伸切除特征进行阵列,按照下图进行设置。

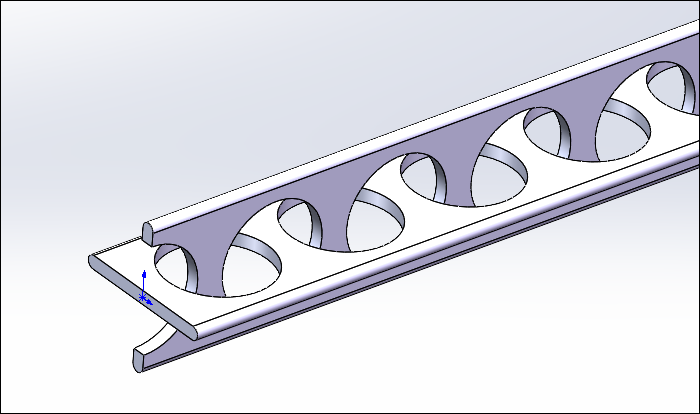

7.点击“插入”-特征”-“移动/复制”,按照下图进行设置,将其中一个实体绕Z轴旋转90度,点击勾号完成。
完成。

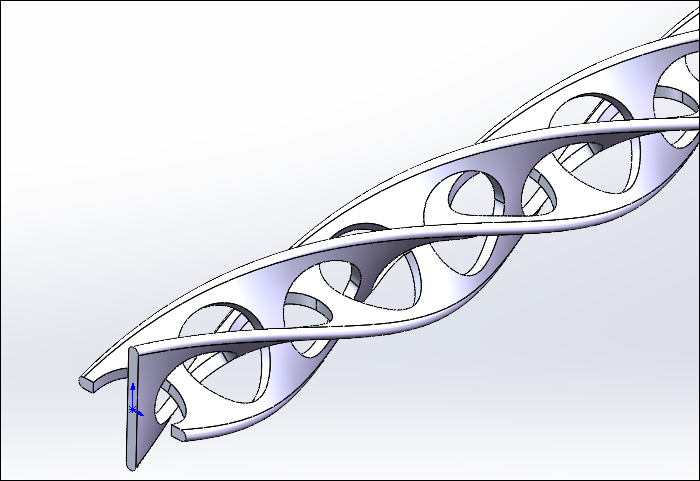

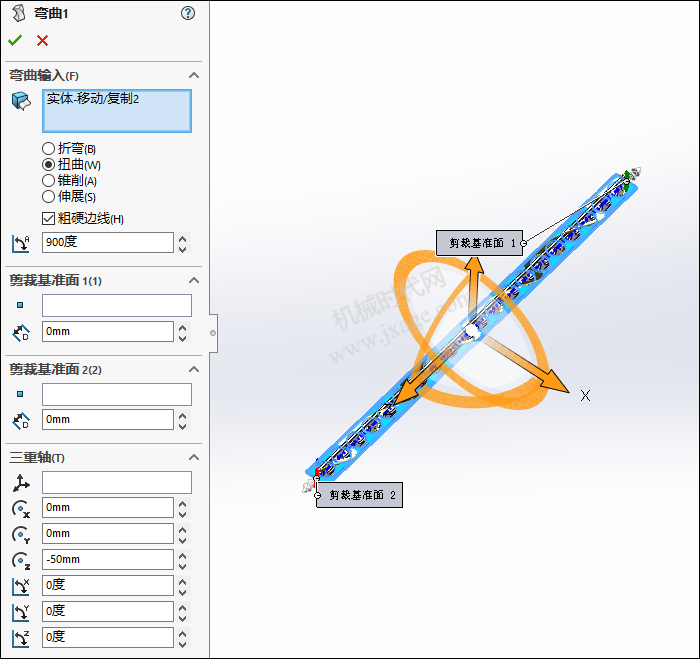

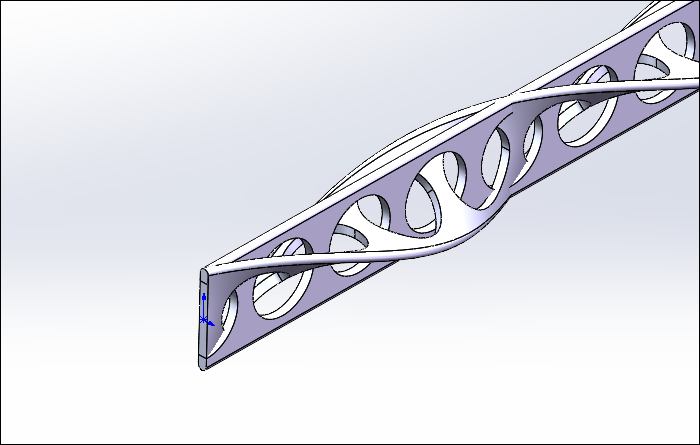

8.点击“插入”-“特征”-“弯曲”,选择上一步的实体作为弯曲输入,类型选择“扭曲”,扭转角度为900度,如下图所示。
完成。

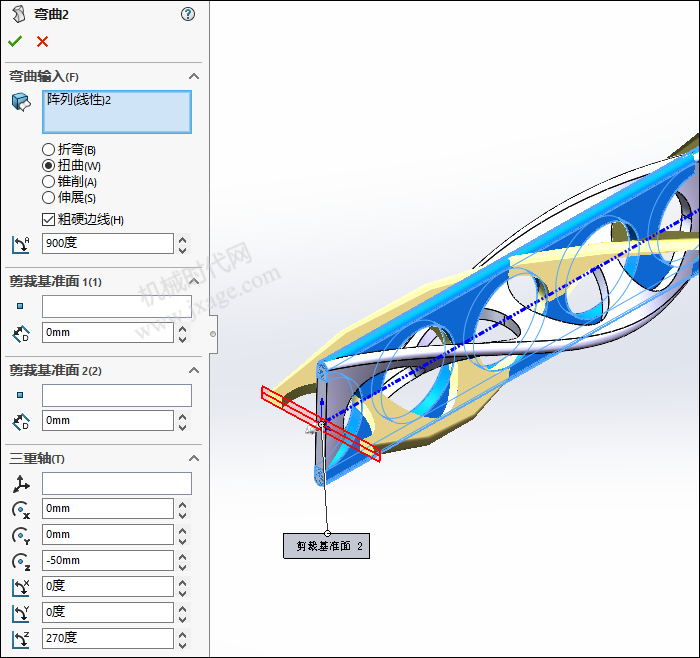

9.再次点击“插入”-“特征”-“弯曲”,选择另外一个实体作为弯曲输入,类型选择“扭曲”,扭转角度为900度,如下图所示。
完成。

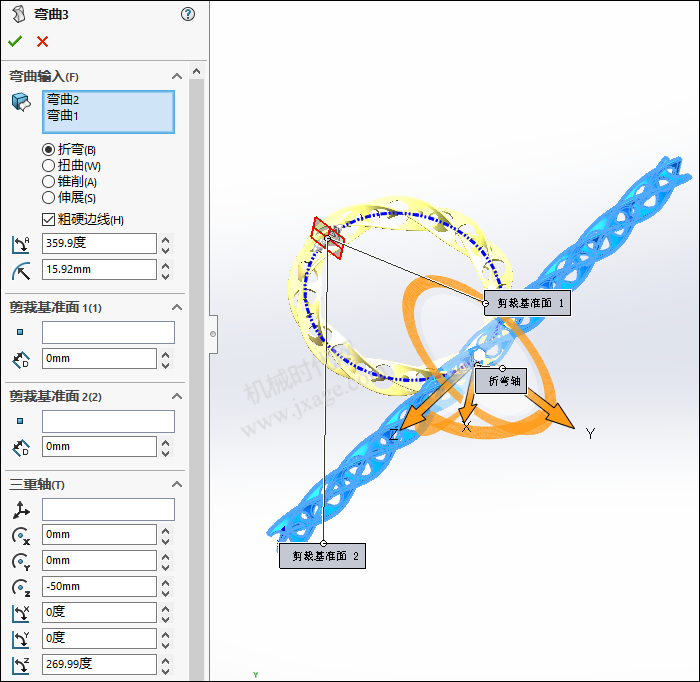

10.点击“插入”-“特征”-“弯曲”,选择两个实体作为弯曲输入,类型选择“折弯”,扭转角度为359.9度,如下图所示。
完成。
