SolidWorks建模练习（75）：铜号

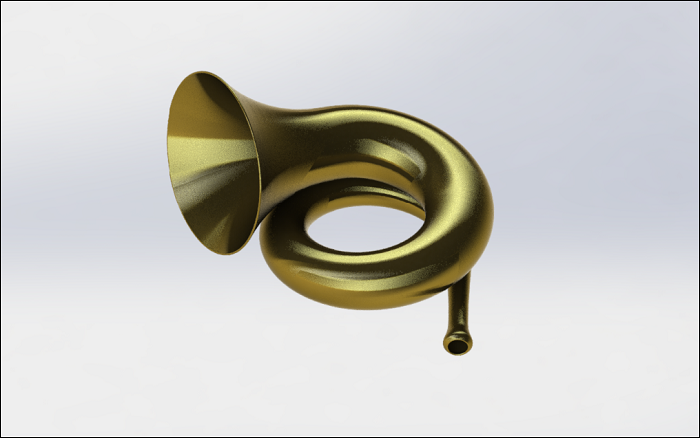

最终结果如下图所示：

文章末尾下载模型

方法：

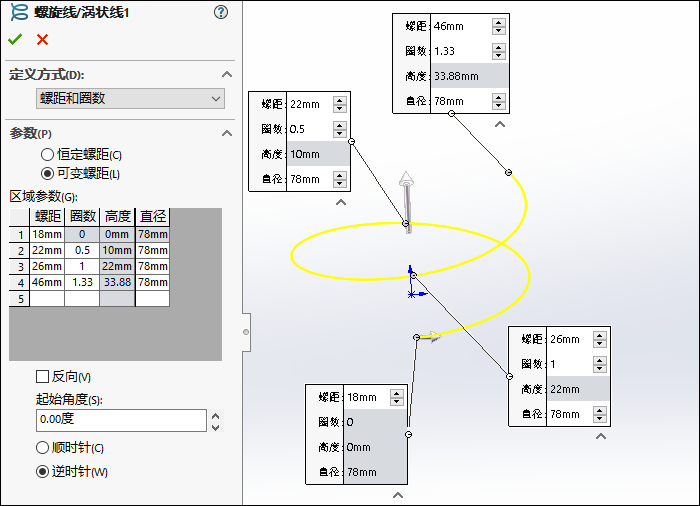

1.点击“插入”-“曲线”-“螺旋线/涡状线”，在上视基准面上绘制如下图所示的草图。

按照下图进行设置，点击勾号完成。

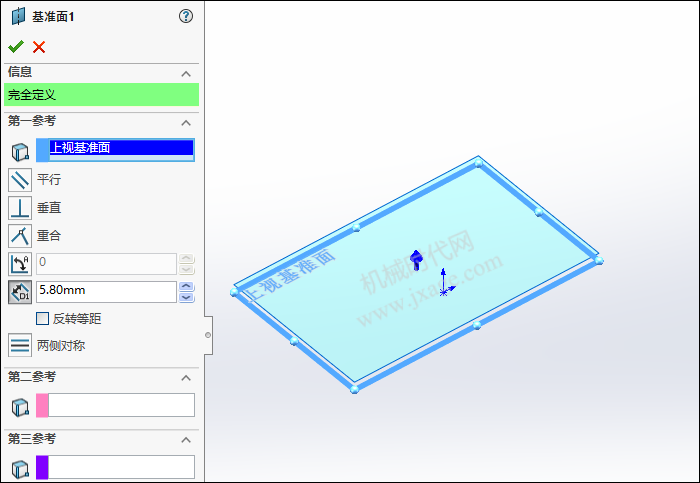

2.创建基准面1。

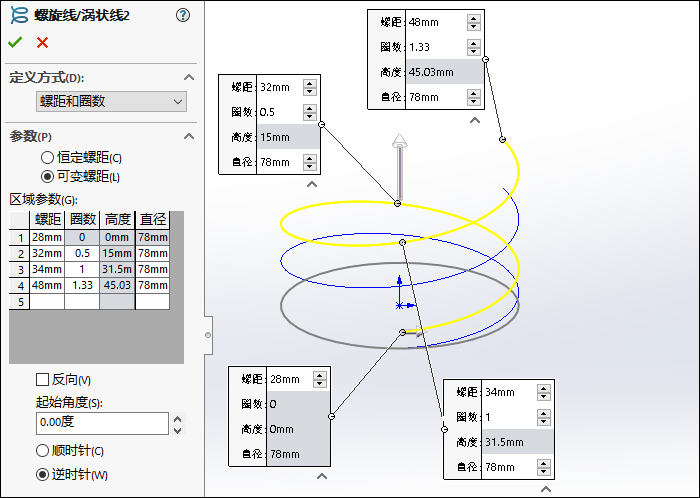

3.再次点击“插入”-“曲线”-“螺旋线/涡状线”，在基准面1上绘制如下图所示的草图。

按照下图进行设置。

点击勾号完成。

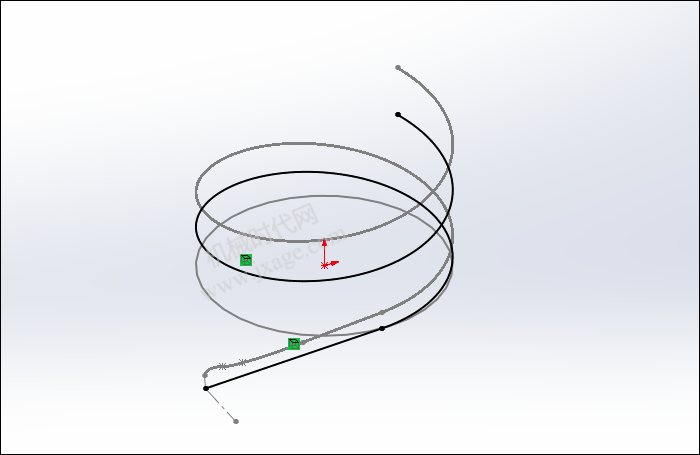

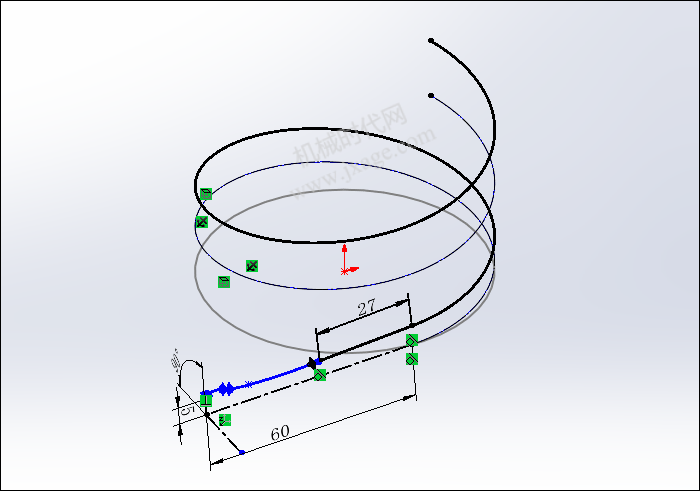

4.点击3D草图，绘制如下图所示的曲线（黑色粗实线+蓝色粗实线）。

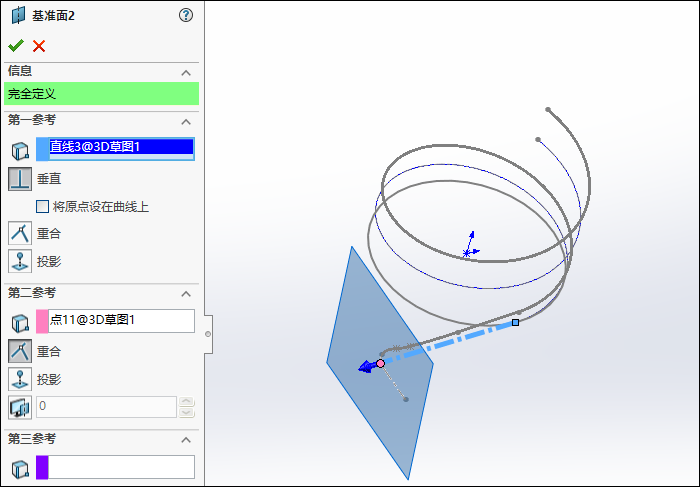

5.创建基准面2。

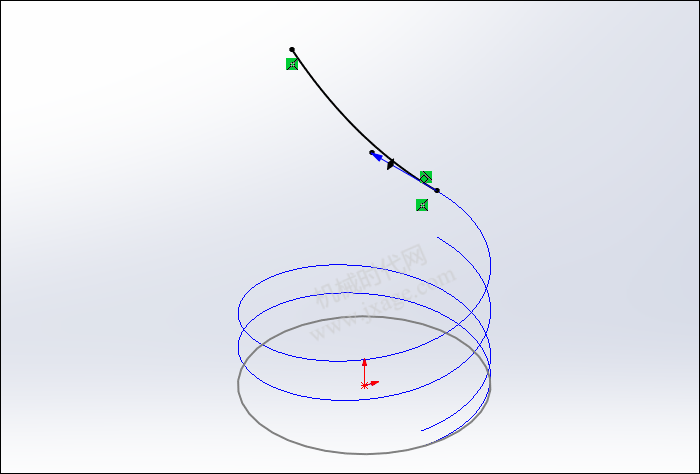

6.再次点击3D草图，绘制如下图所示的曲线（黑色粗实线）。

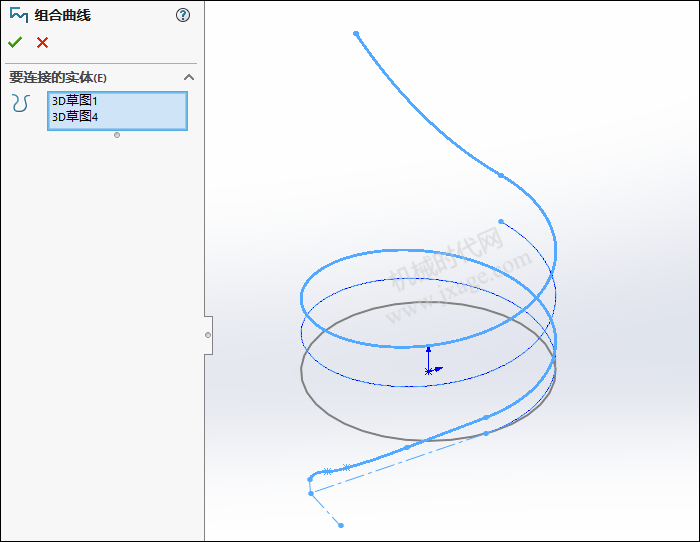

7.点击组合曲线命令，选择上面创建的的2条3D曲线进行组合。

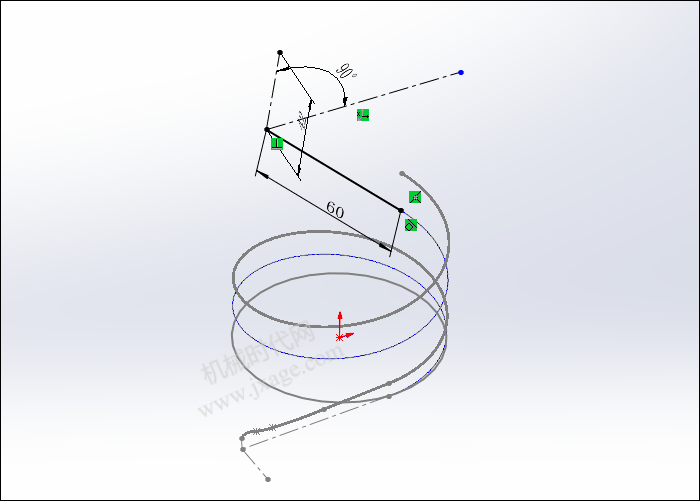

8.点击3D草图，绘制如下图所示的曲线（黑色粗实线）。

9.点击3D草图，绘制如下图所示的曲线（黑色粗实线）。

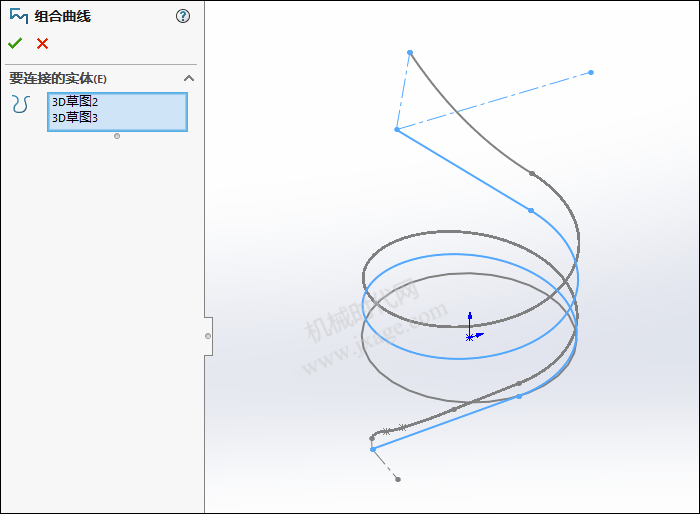

10.点击组合曲线命令，选择上面创建的的2条3D曲线进行组合。

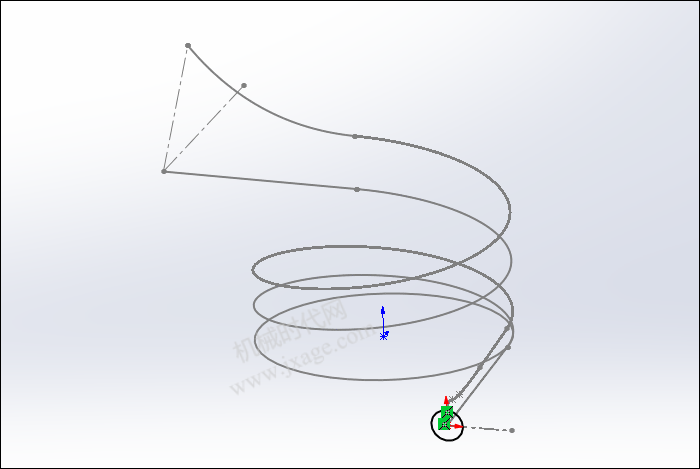

11.点击“草图绘制”，在基准面2上绘制如下图所示的草图。

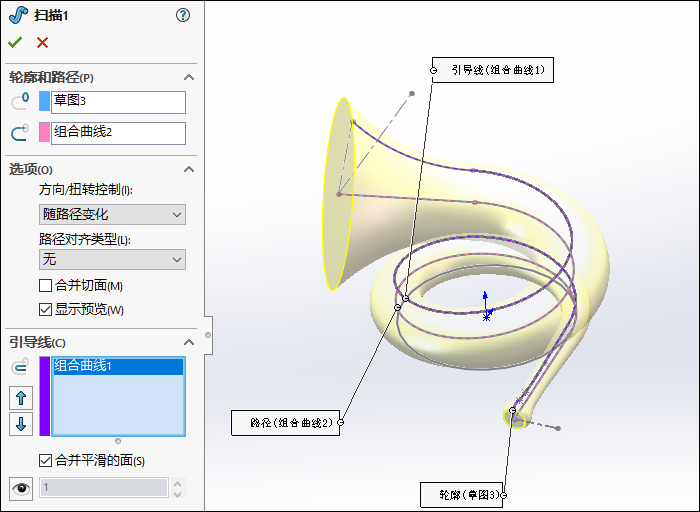

12.点击扫描，选择组合曲线2作为扫描的路径，选择上一步创建的草图3作为扫描的轮廓，选择组合曲线1作为引导线，点击勾号完成。

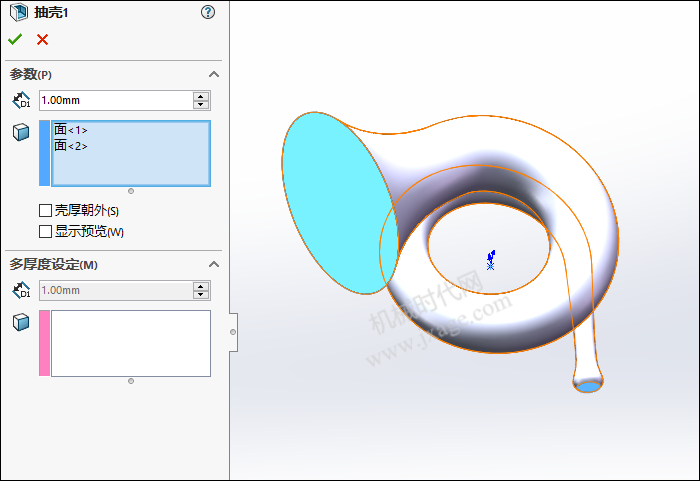

13.抽壳。

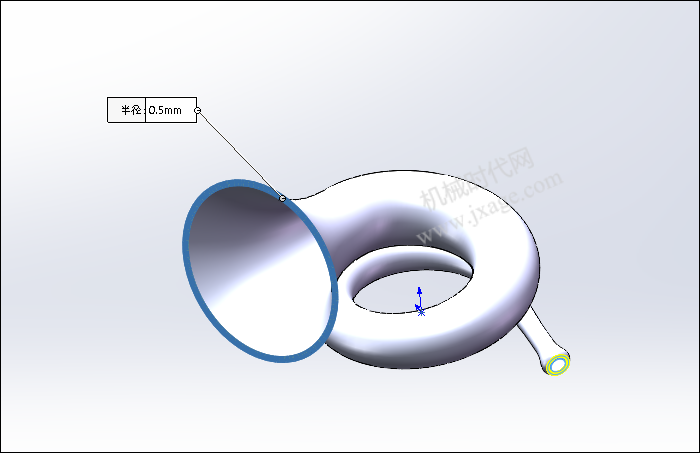

14.倒圆角。

15.完成。
