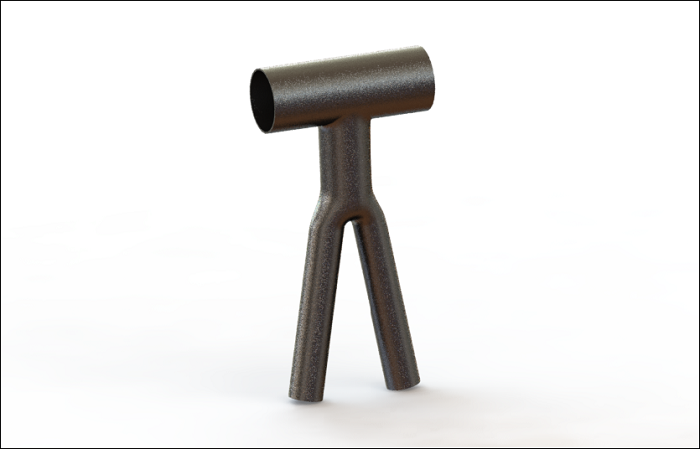

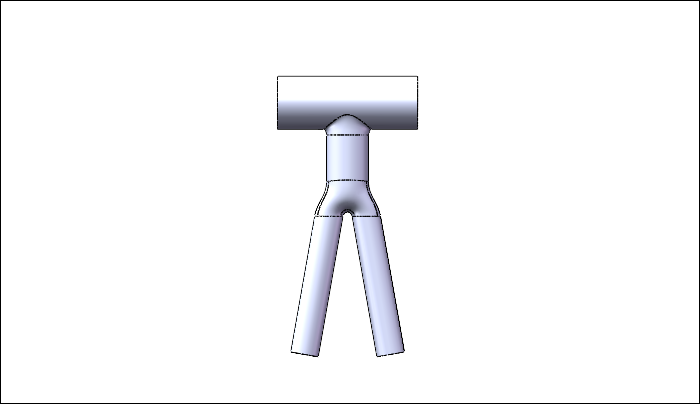

最终结果如下图所示：
文章末尾下载模型
方法：

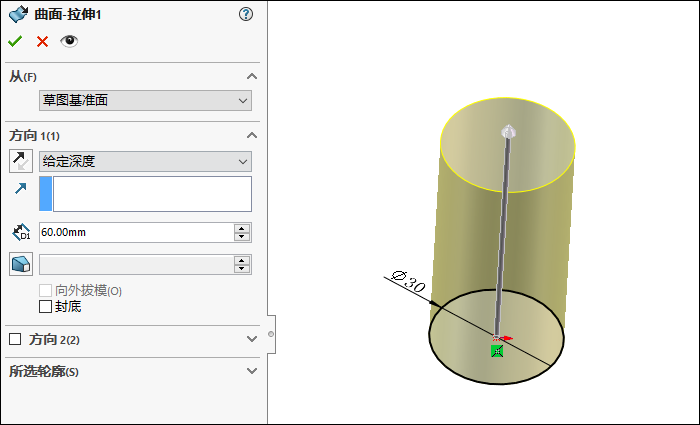

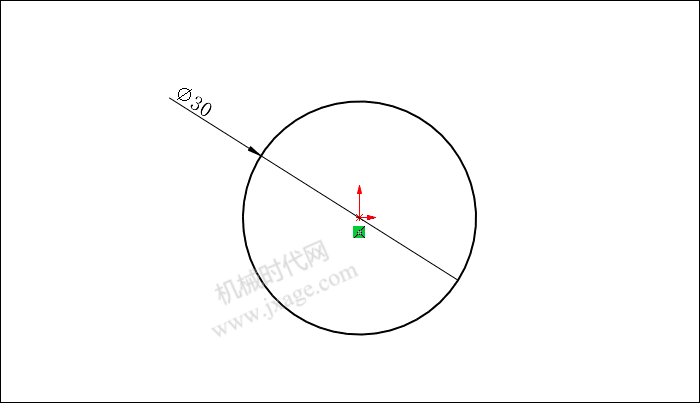

1.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。
设置拉伸深度为60mm。

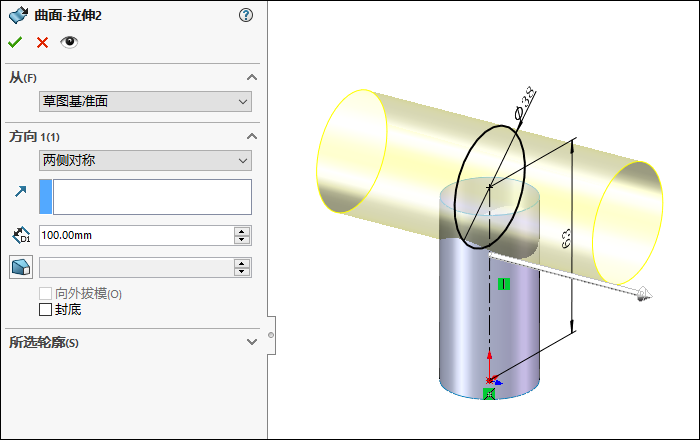

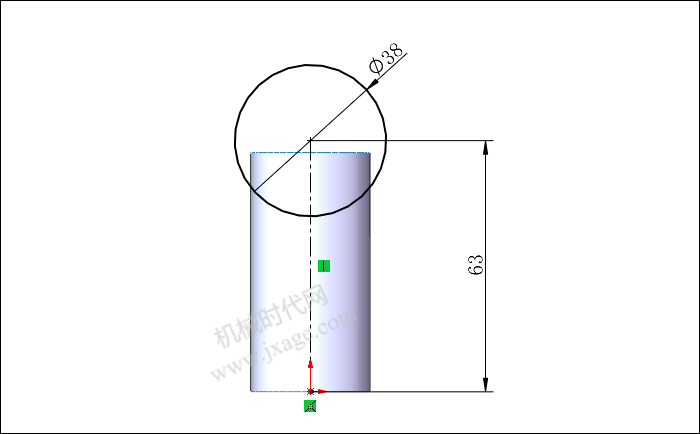

2.再次点击“插入”-“曲面”-“拉伸曲面”，在右视基准面上绘制如下图所示的草图。
设置两侧对称拉伸，拉伸深度为100mm。

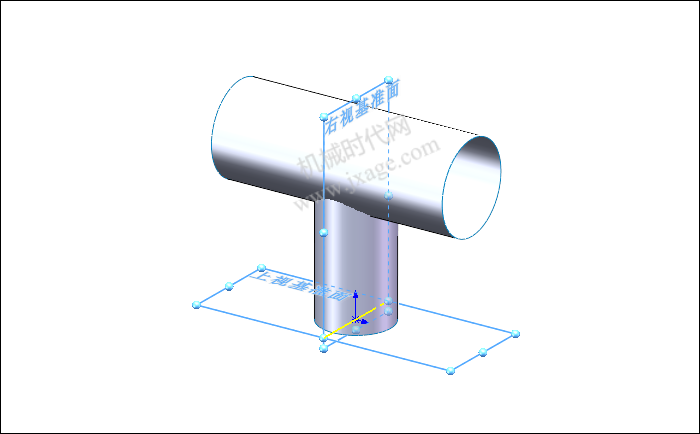

3.创建基准轴1。

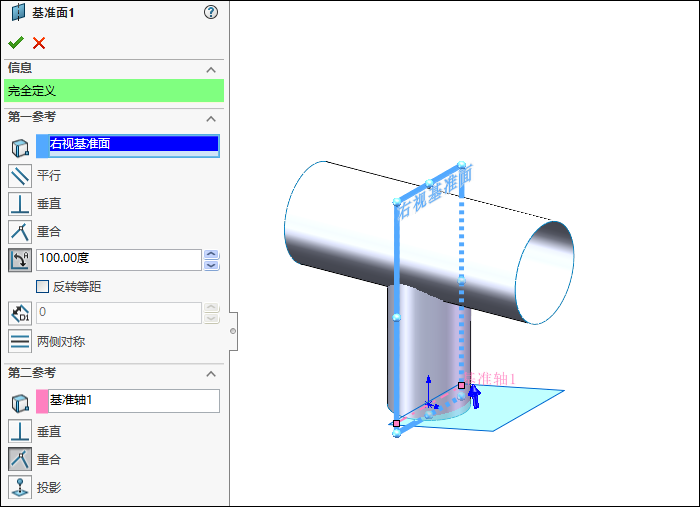

4.创建基准面1，按照下图进行设置。

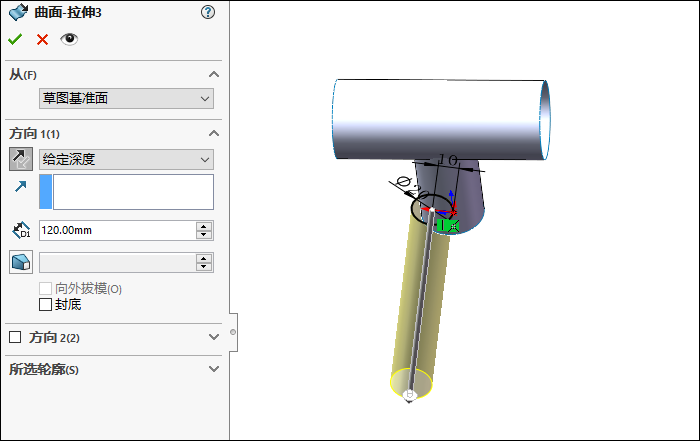

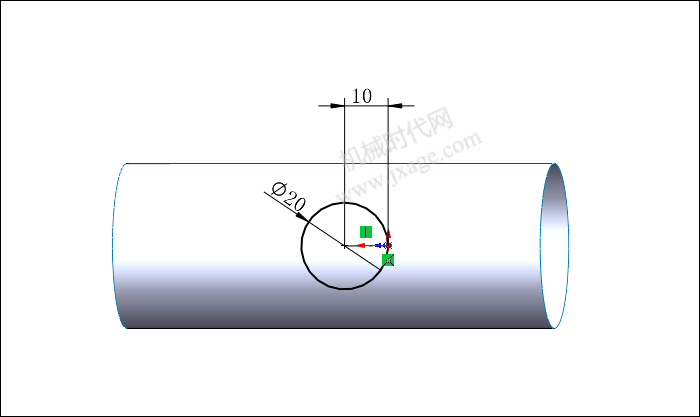

5.点击“插入”-“曲面”-“拉伸曲面”，在基准面1上绘制如下图所示的草图。
设置拉伸深度为120mm。

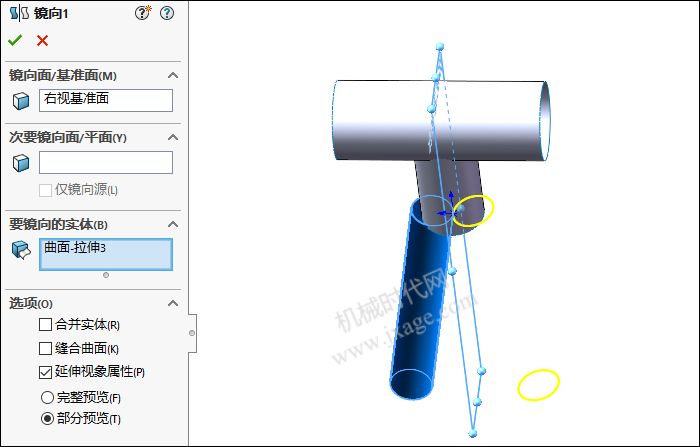

6.对上一步创建的拉伸曲面进行镜向。

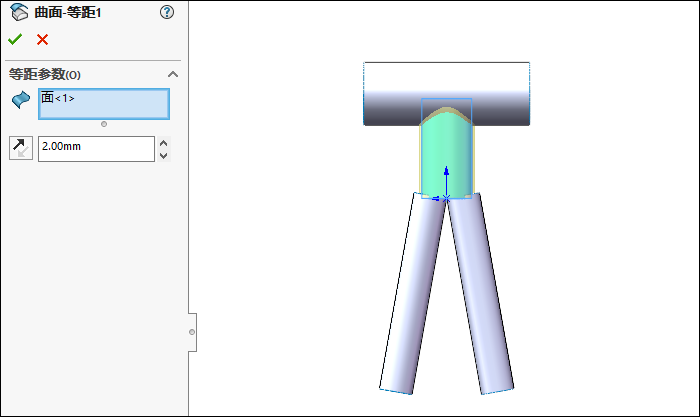

7.点击“插入”-“曲面”-“等距曲面”，选择下图所示的曲面，将曲面向外等距偏移2mm。
8.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的偏移曲面作为剪裁工具，对拉伸曲面进行剪裁，保留紫色部分，如下图所示。
9.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。
10.点击草图绘制，在前视基准面上绘制如下图所示的草图。

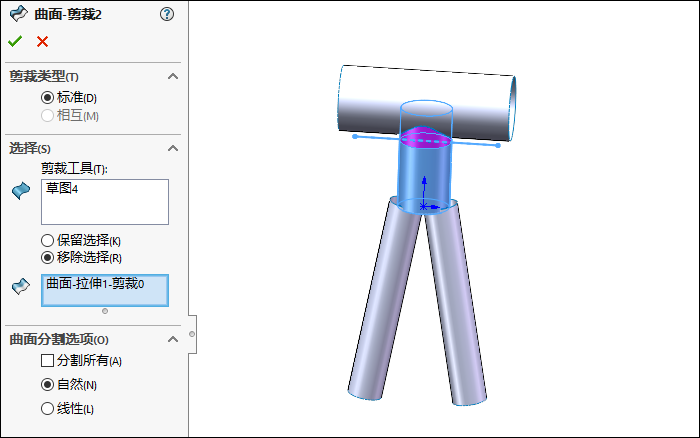

11.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对拉伸曲面进行剪裁，移除紫色部分，如下图所示。

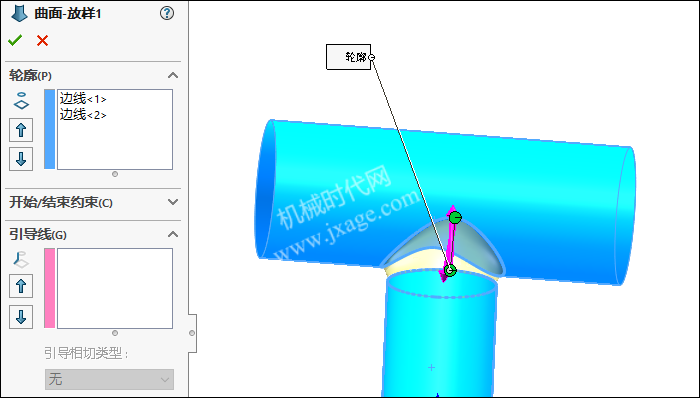

12.点击“插入”-“曲面”-“放样曲面”，选择下图所示的2个蓝色边线作为轮廓，开始/结束约束均设置为“与面相切”。

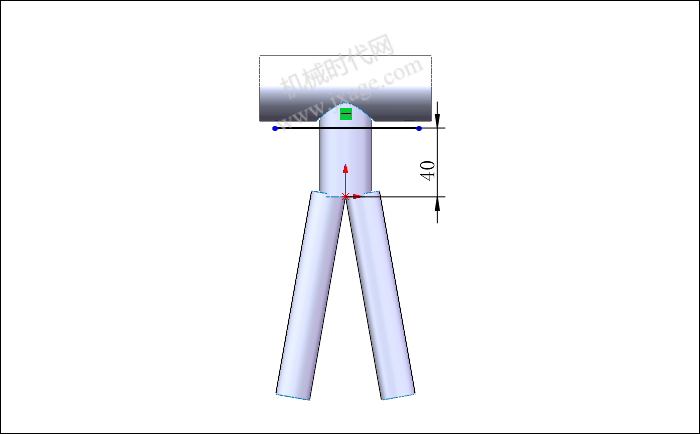

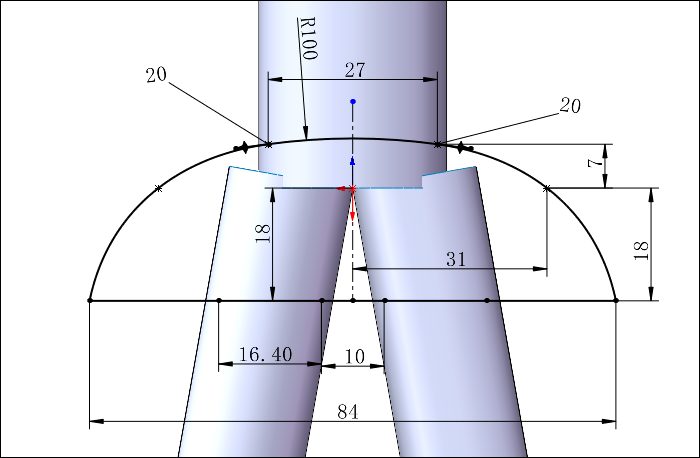

13.点击草图绘制，在前视基准面上绘制如下图所示的草图。

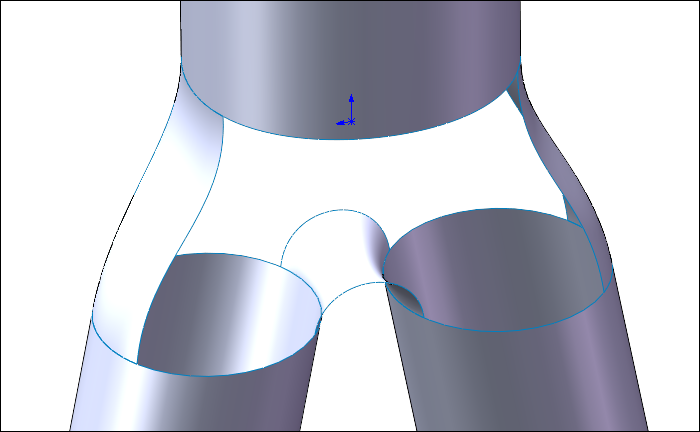

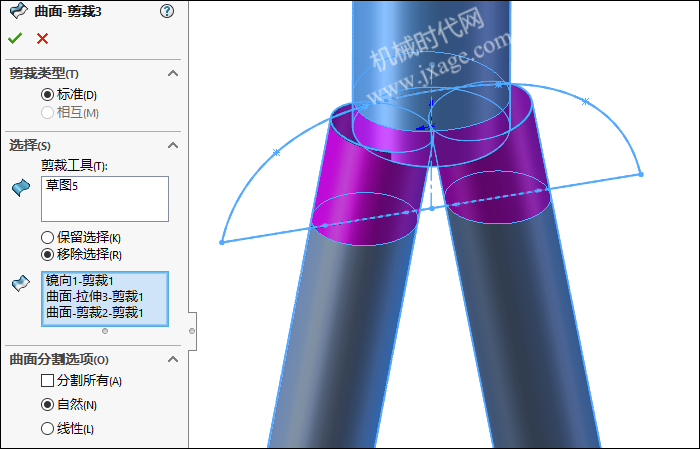

14.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图三个蓝色曲面进行剪裁，移除紫色部分，如下图所示。

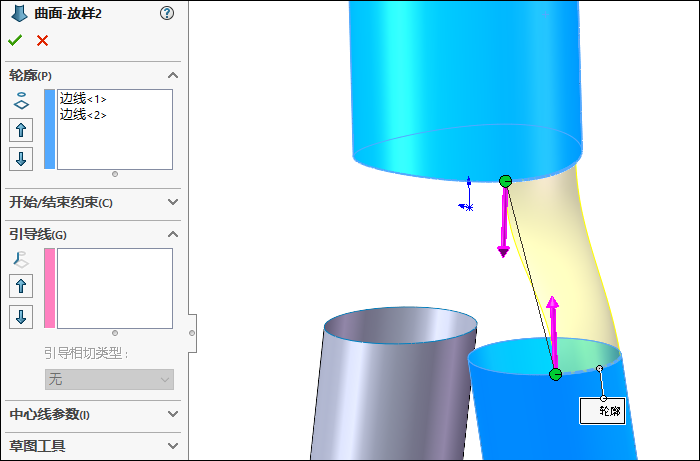

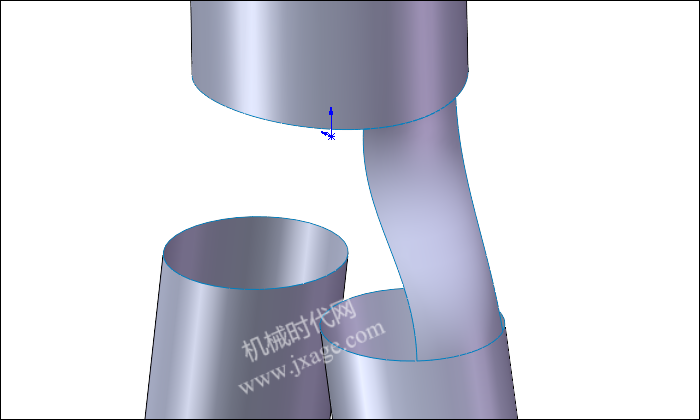

15.点击“插入”-“曲面”-“放样曲面”，选择下图所示的2个蓝色边线作为轮廓，开始/结束约束均设置为“与面相切”。
点击勾号完成。
16.镜向。

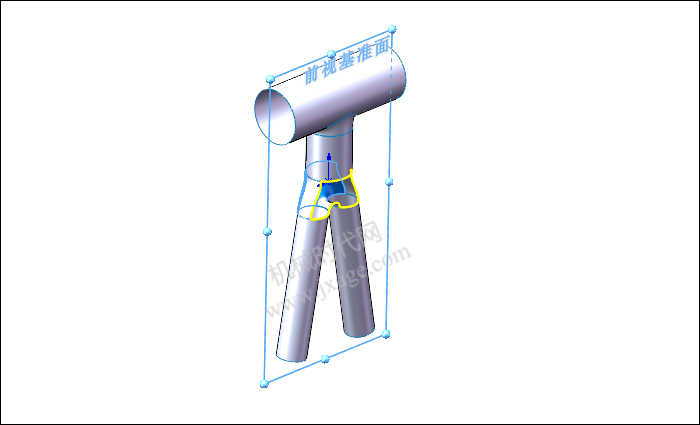

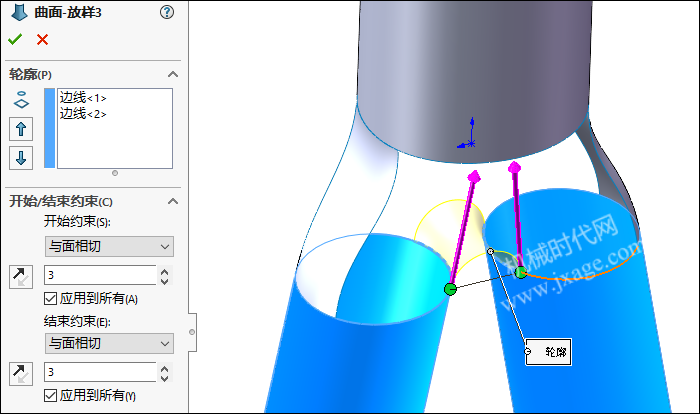

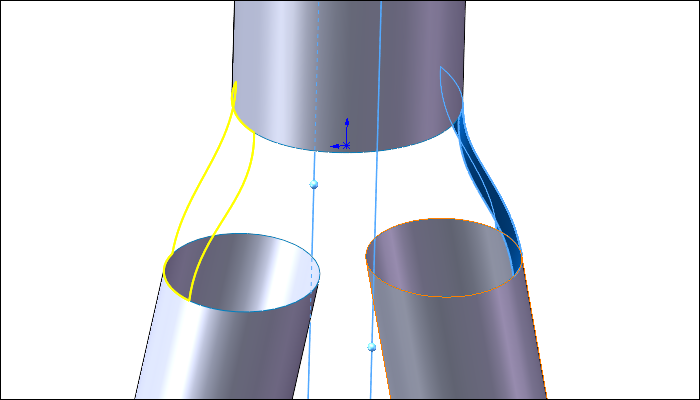

17.点击“插入”-“曲面”-“放样曲面”，选择下图所示的2个蓝色边线作为轮廓，开始/结束约束均设置为“与面相切”，按照下图进行设置。
点击勾号完成。

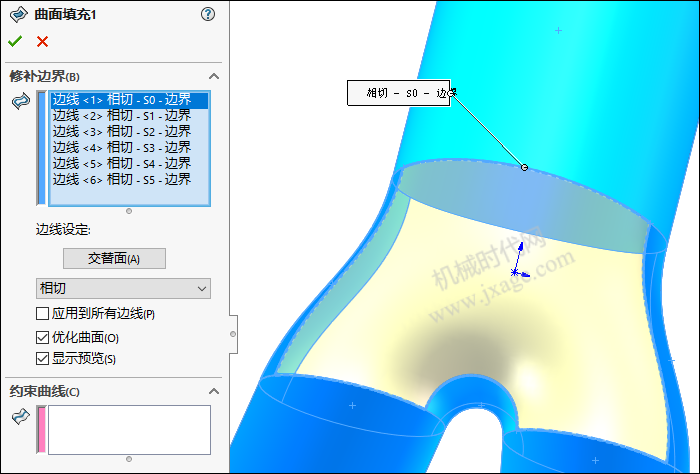

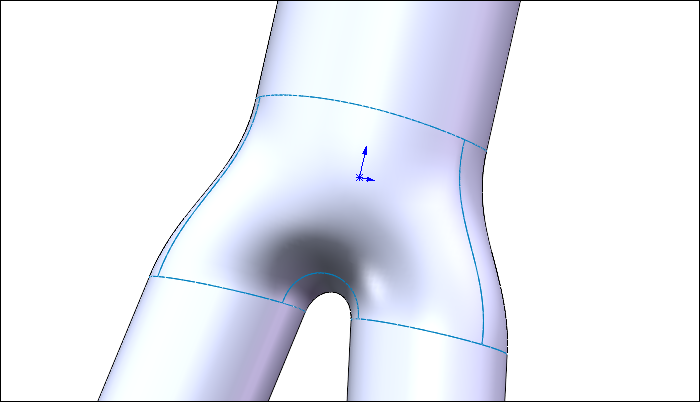

18.点击“插入”-“曲面”-“填充”，选择下图所示的6个蓝色边线作为修补边界，曲率控制设置为“相切”，如下图所示。
点击勾号完成。
19.镜向。

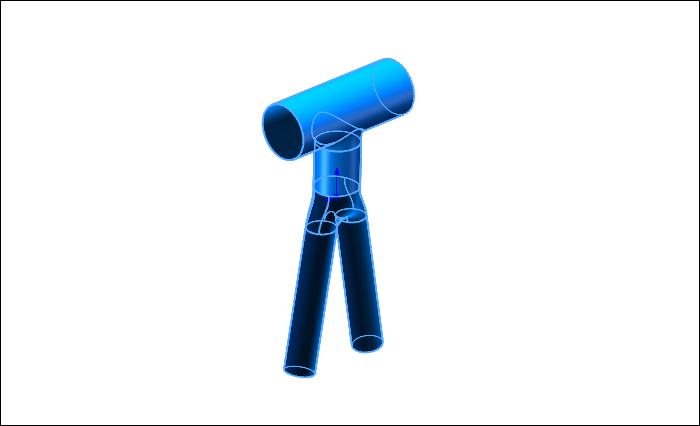

20.点击“插入”-“曲面”-“缝合曲面”，将所有的曲面进行缝合，如下图所示。

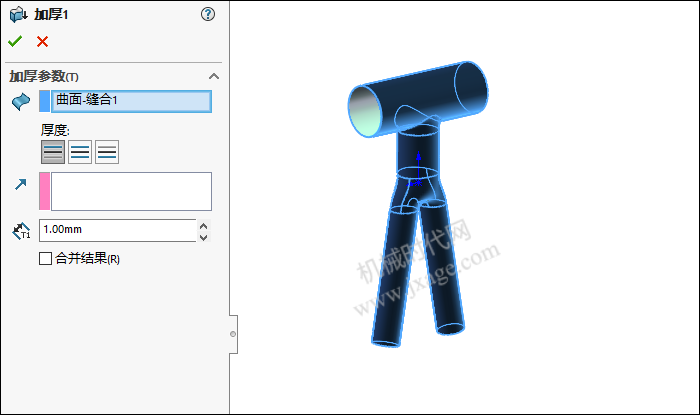

21.加厚曲面。
完成。
22.渲染。
模型下载：
