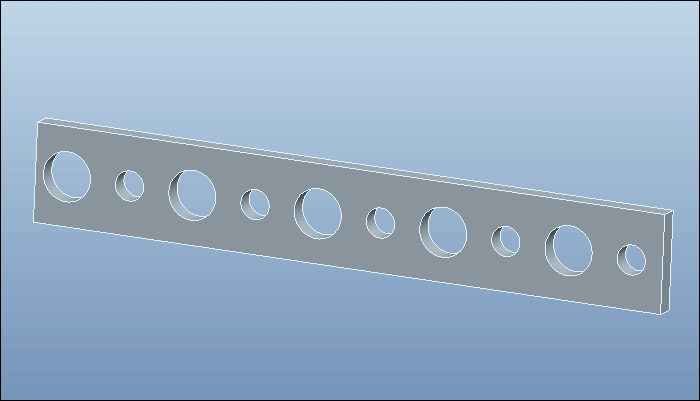

MOD是一个求余函数，mod（X,Y）就是求X除以Y的余数，比如说mod（3,2）=1。以下面的例子简单介绍。如何阵列出下面的孔呢?
方法：

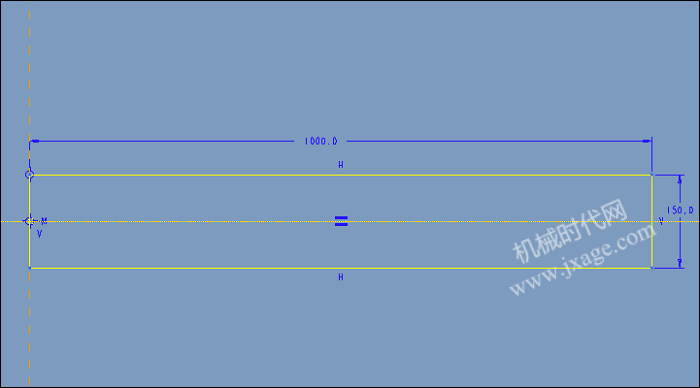

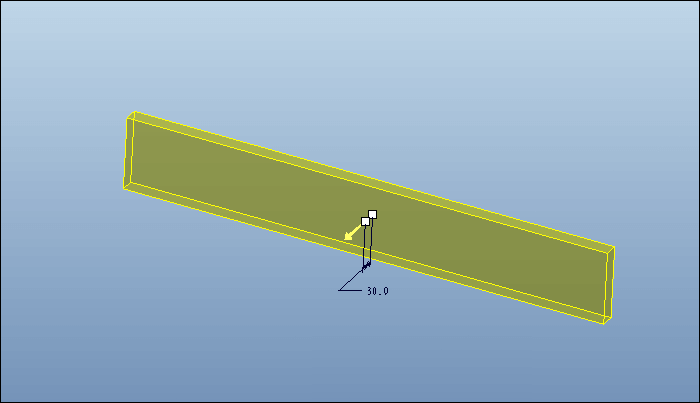

1.点击拉伸，创建一个长方体。

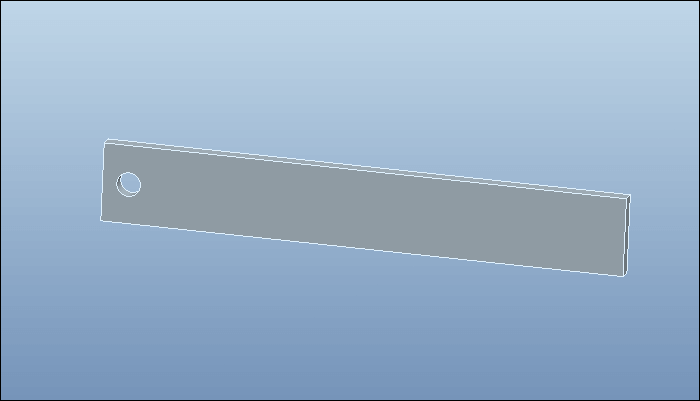

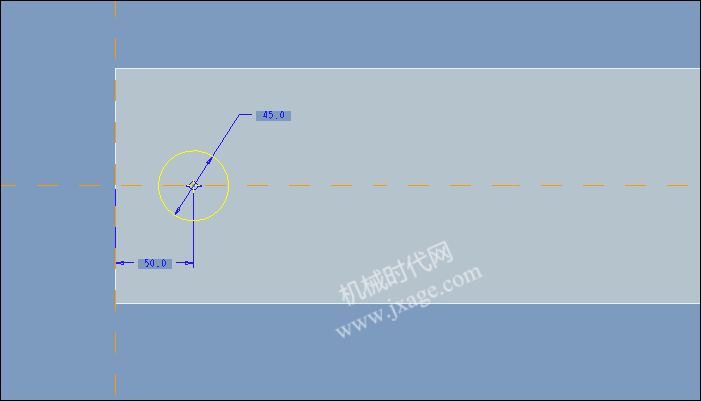

2.点击【拉伸】，选择切除材料，绘制如下的草绘，创建圆孔。

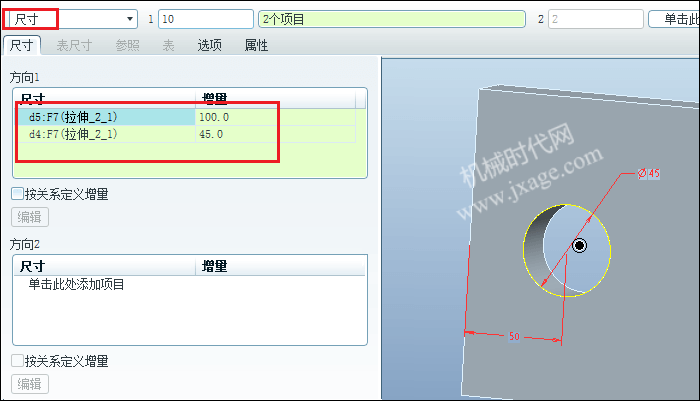

3.选择拉伸切除特征，鼠标右击选择【阵列】，类型为“尺寸”，按住Ctrl依次选择下图所示的两个尺寸。

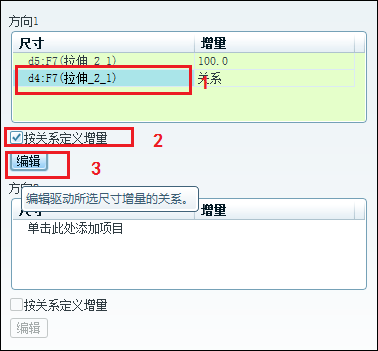

选择直径45，勾选按关系定义增量，点击【编辑】，弹出关系窗口。

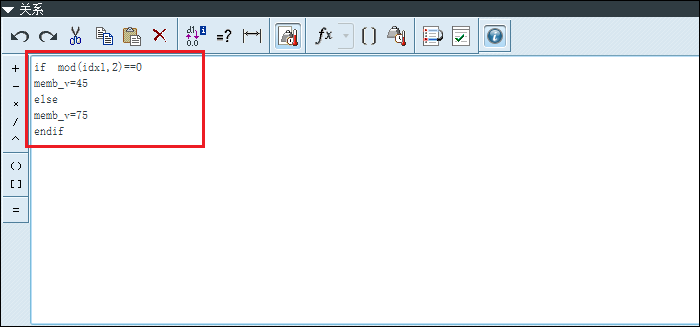

添加如下关系：
if mod(idx1,2)==0
memb_v=45
else
memb_v=75
endif
上面的程序是什么意思呢？

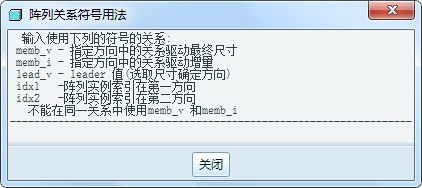

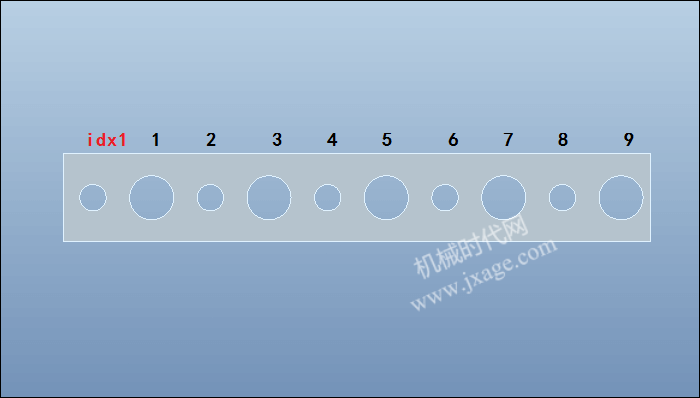

1）idx1是指在第一方向的阵列实例索引，这里设置阵列的成员总数为10，即idx1的值为1~9。
2）memb_v是指定方向中的关系驱动最终尺寸。这里我们选择圆孔的直径作为关系驱动最终尺寸。
3）mod(idx1,2)==0 是指idx1能被2整除。
4）If.......else......endif是Proe中条件语句的结构。
整个程序的意思是：如果idx1能够被2整除，即idx1=2，4，6，8时，Memb_v的值为45，即圆孔,的直径为45；否则，若当idx1为1，3，5，7，9时，Memb_v的值为75，即圆孔,的直径为75。

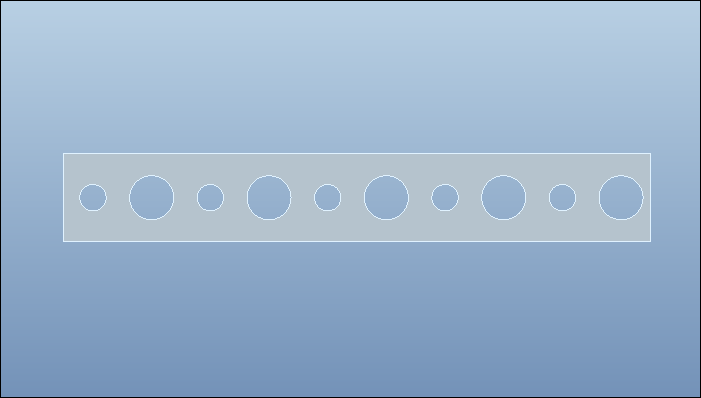

4.完成。
