SolidWorks建模练习（80）：锁链

最终结果如下图所示：

文章末尾下载模型

方法：

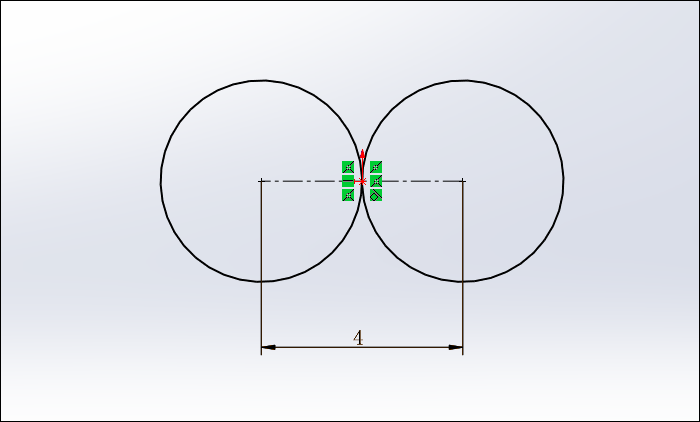

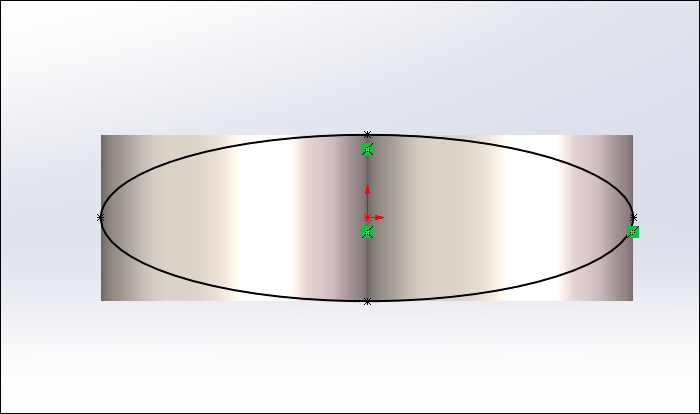

1.点击“插入”-“曲面”-“拉伸曲面”，选择前视基准面作为草绘平面，绘制如下图所示的草图。

设置拉伸深度2.5mm。

2.点击草图绘制，在上视基准面上绘制如下图所示的草图。

3.点击分割线，要分割的曲面选择下图所示的2个蓝色面，使用上一步绘制的草图进行分割，点击勾号完成。

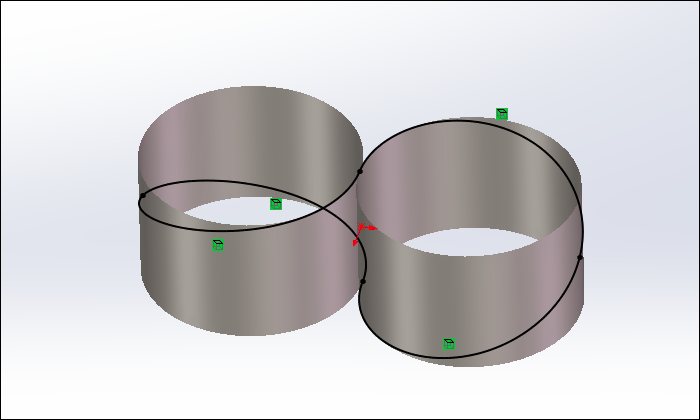

4.点击3D草图，绘制如下图所示的3D草图。

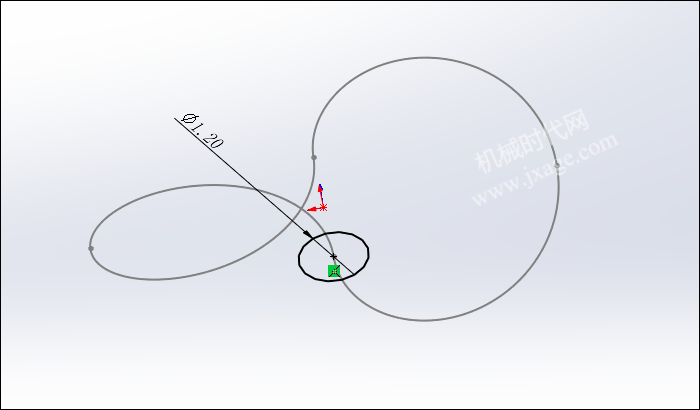

5.点击草图绘制，在上视基准面上绘制如下图所示的草图。

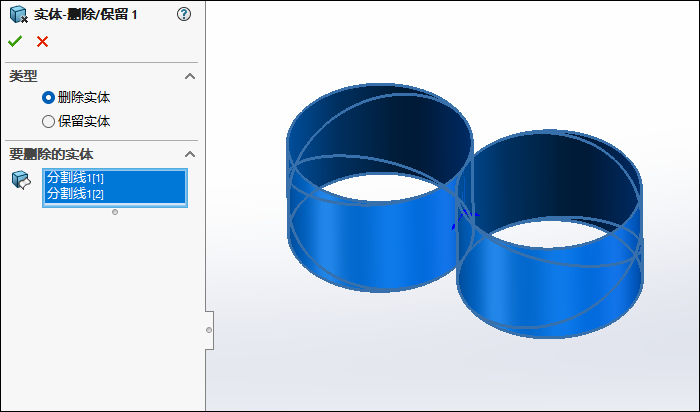

6.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

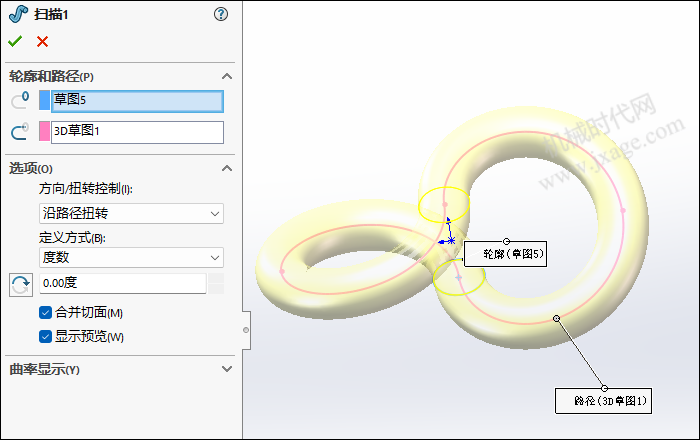

7.点击扫描，选择3D草图作为扫描的路径，选择第5步创建的草图作为扫描的轮廓，点击勾号完成。

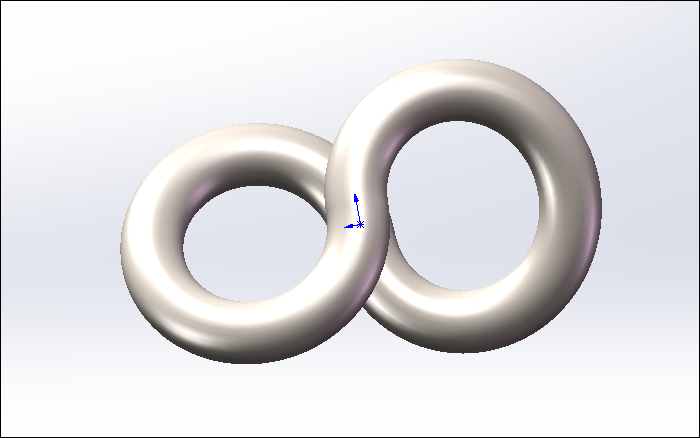

扫描完成。

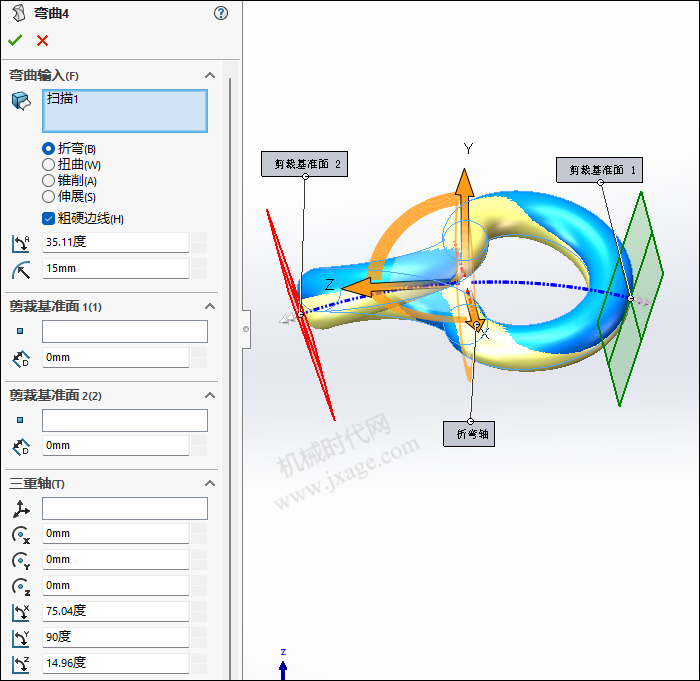

8.点击“插入”-“特征”-“弯曲”，选择扫描实体作为弯曲输入，类型选择“折弯”，扭转角度为35.11度，如下图所示，点击勾号完成。

9.点击草图绘制，在上视基准面上绘制如下图所示的草图。

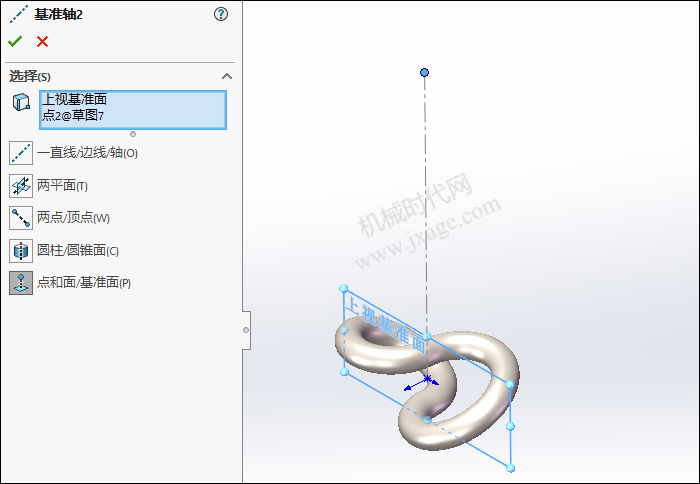

10.创建基准轴。

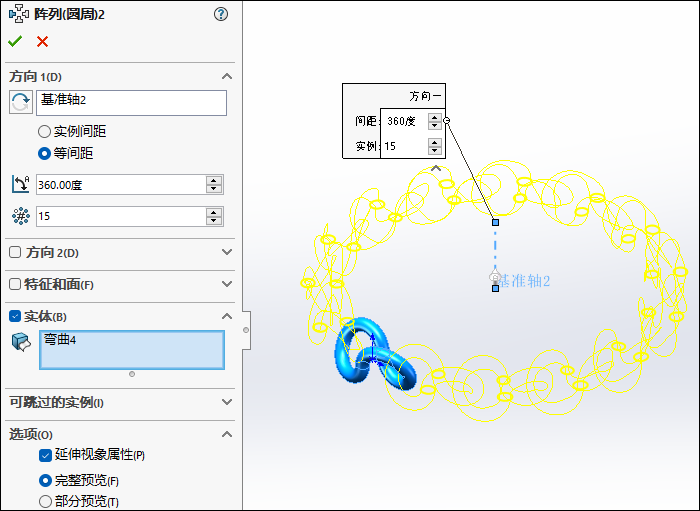

11.点击圆周阵列，选择下图所示的弯曲实体作为阵列对象，选择上一步创建的基准轴作为圆周阵列方向参考，阵列数量为15，等间距分布，如下图所示。

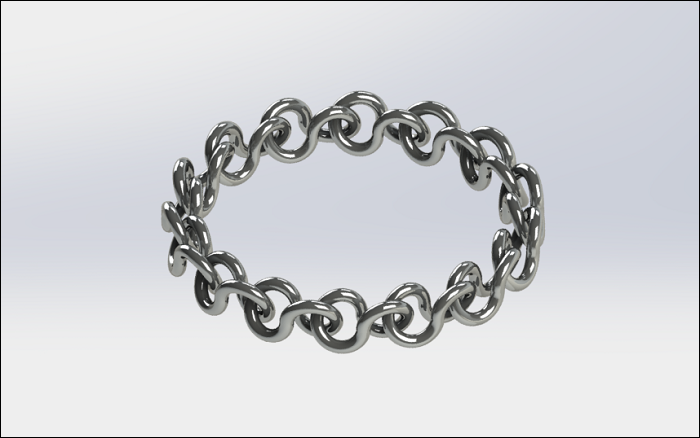

完成。

模型下载：
