Proe曲面建模（13）：斧头

文章末尾下载模型

方法：

1.新建文件。

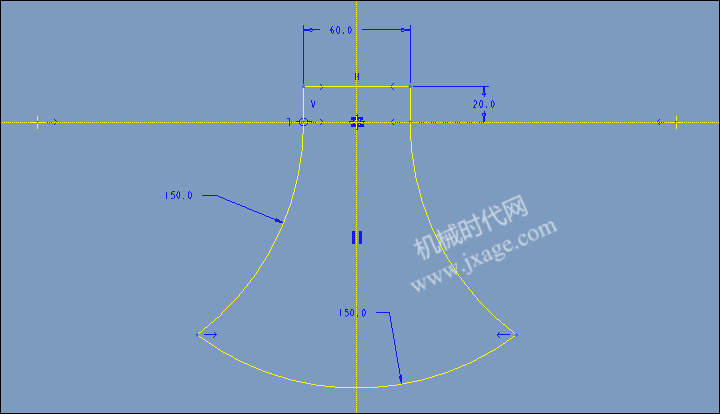

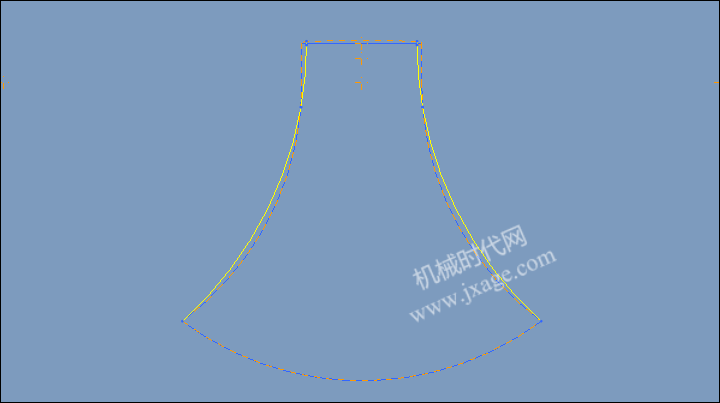

2.点击草绘，在FRONT平面绘制如下的草绘。

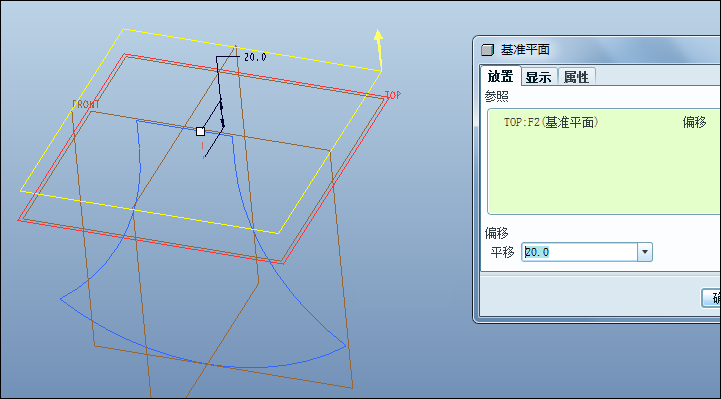

3.创建基准平面DTM1。

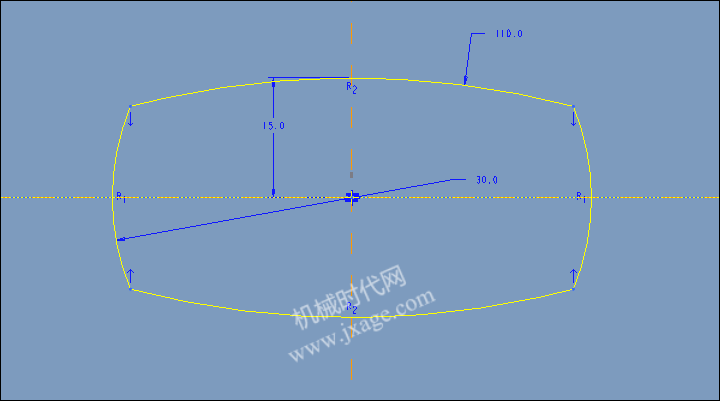

4.在DTM1上创建如下的草绘。

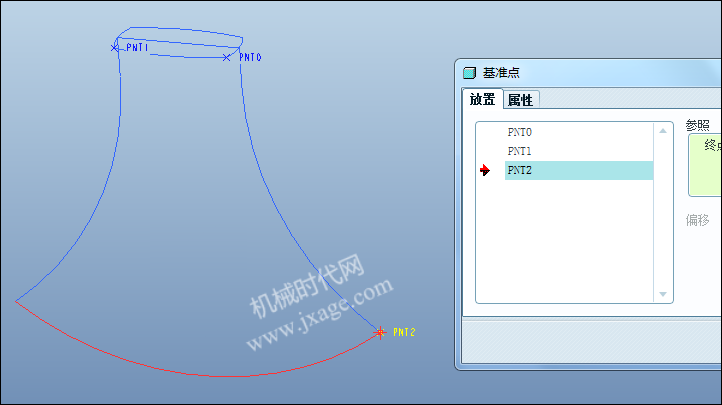

5.创建基准点。

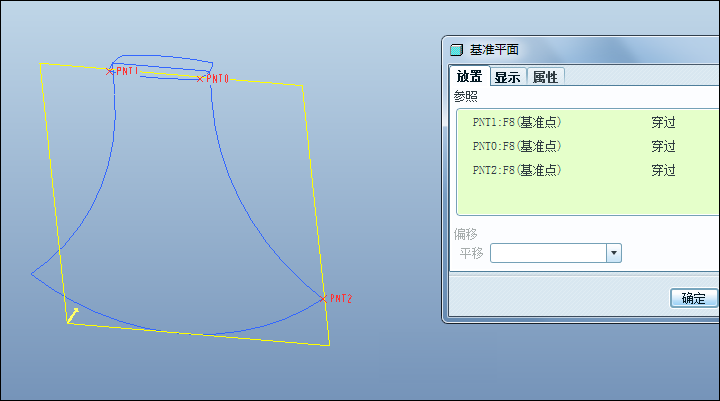

6.过这三个基准点创建一个基准面。

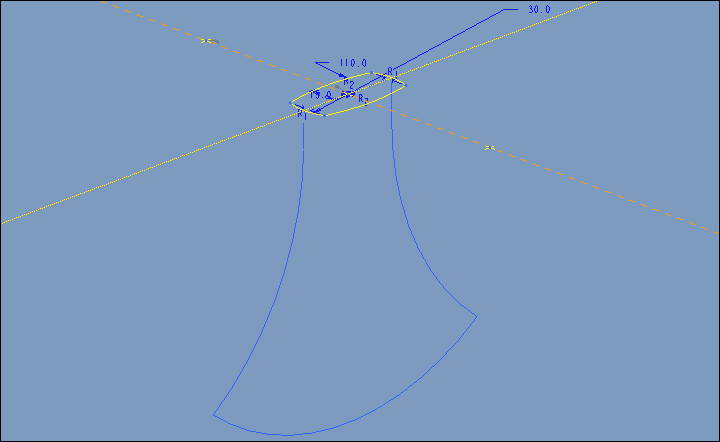

7.在上一步创建的基准平面上绘制如下的草绘。

8.对上一步的草绘进行镜像。

9.点击【编辑】-【填充】，选择草绘2，即可将其进行填充。

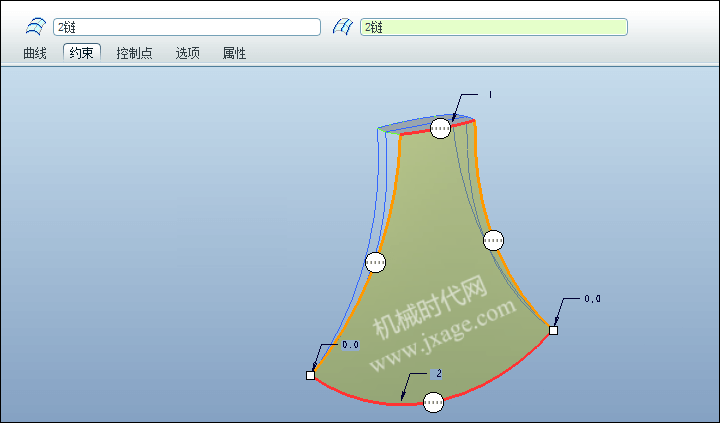

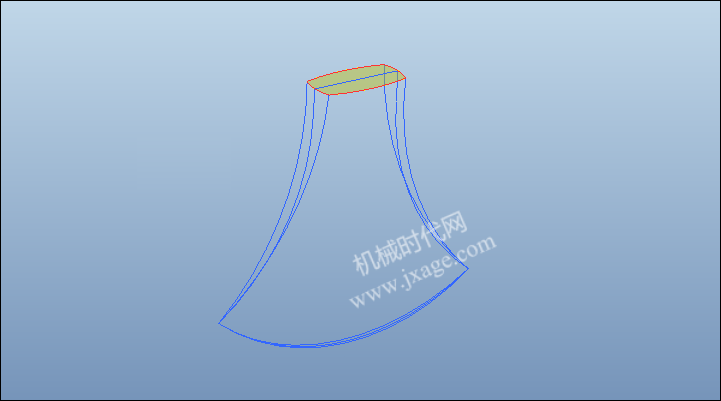

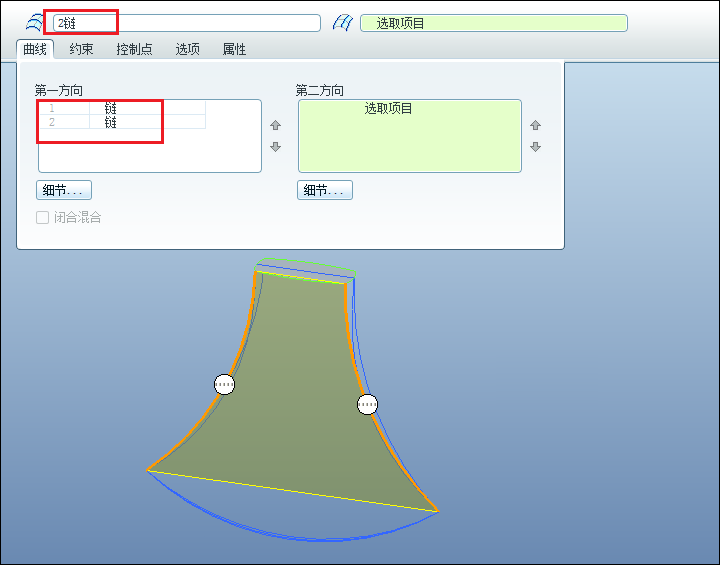

10.点击【边界混合】，按住ctrl依次选择下面的两条曲线作为第一方向链。

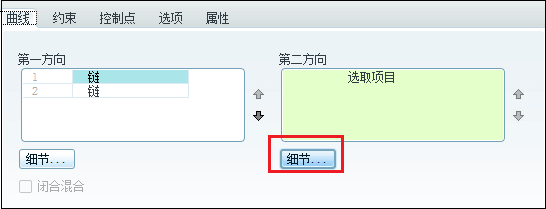

激活第二方向，点击【细节】。

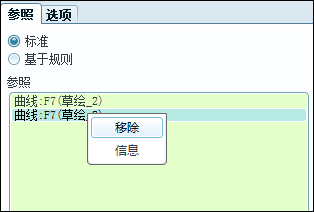

当我们选择曲线时，会选择整个草绘，我们需要通过【基于规则】，移除不需要的曲线。

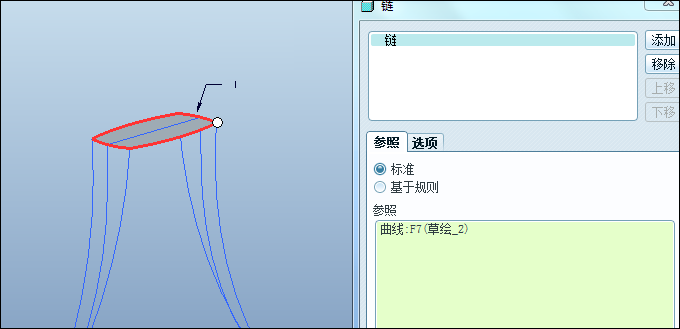

点击【基于规则】-【完整环】，可以选取整个草绘.

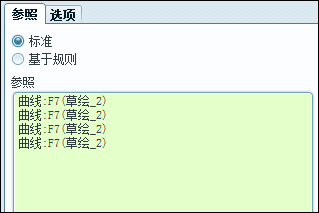

点击【标准】，我们可以看到如下的曲线。

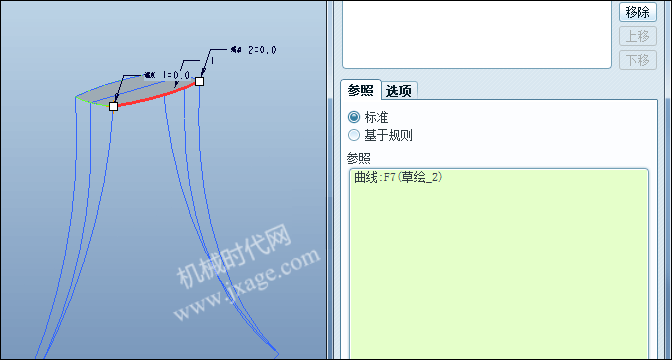

将不需要的曲线的进行移除。

采用同样的方法选择另一条曲线，如下图。

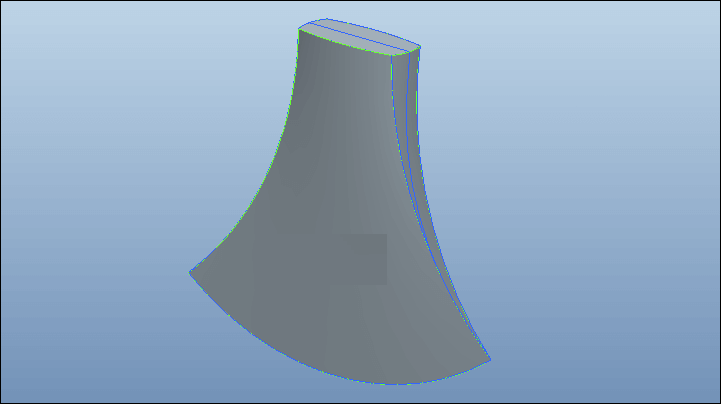

完成。

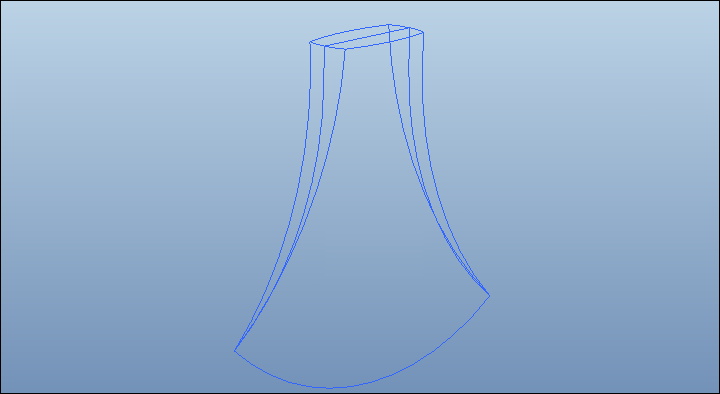

11.将边界混合特征进行镜像。

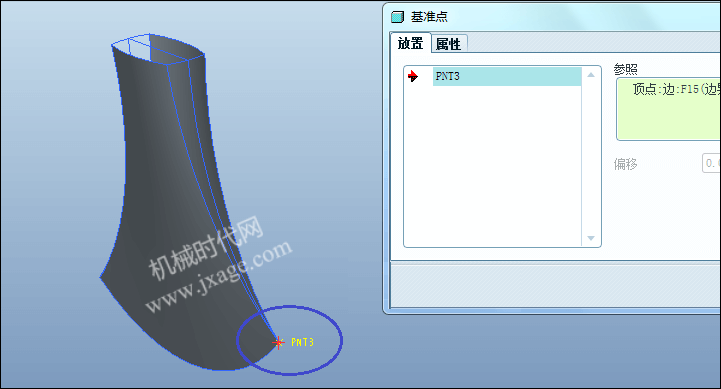

12.创建基准点。

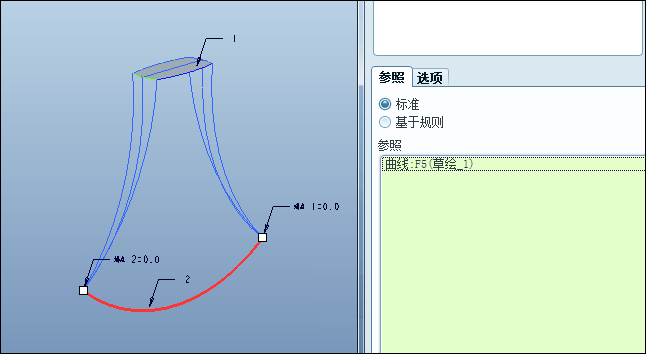

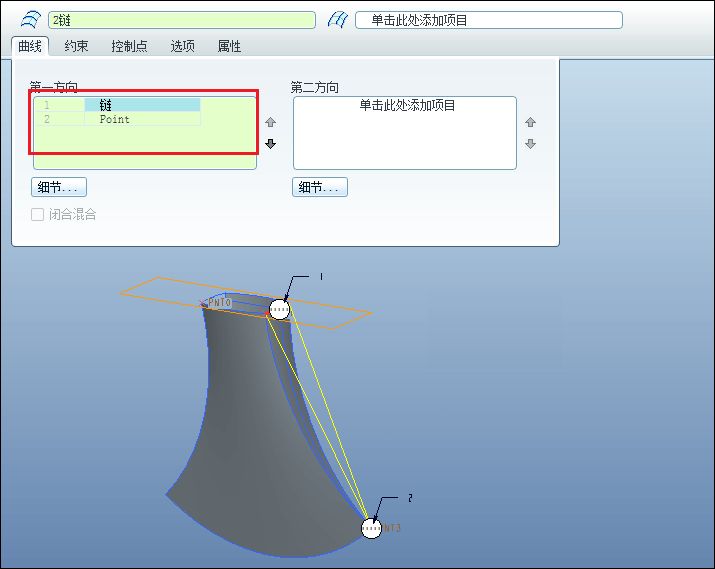

13.点击【边界混合】，选择如下的一条边和点作为第一方向。

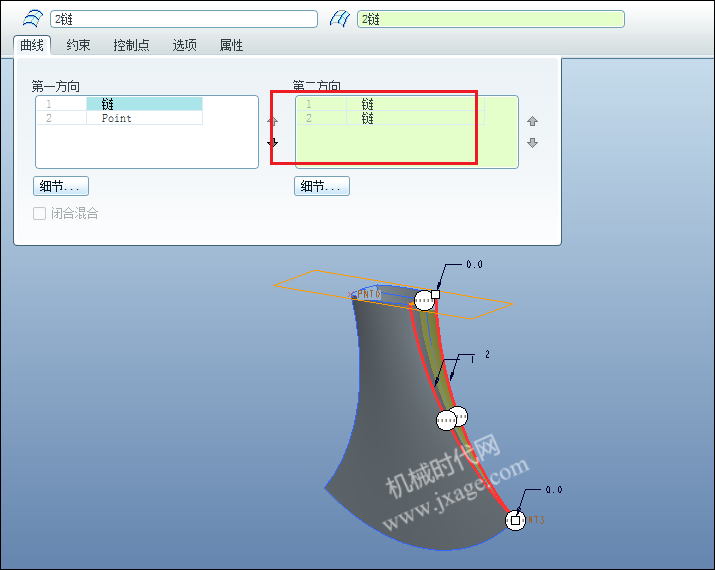

激活第二方向，选择下面的两条曲线。

完成。

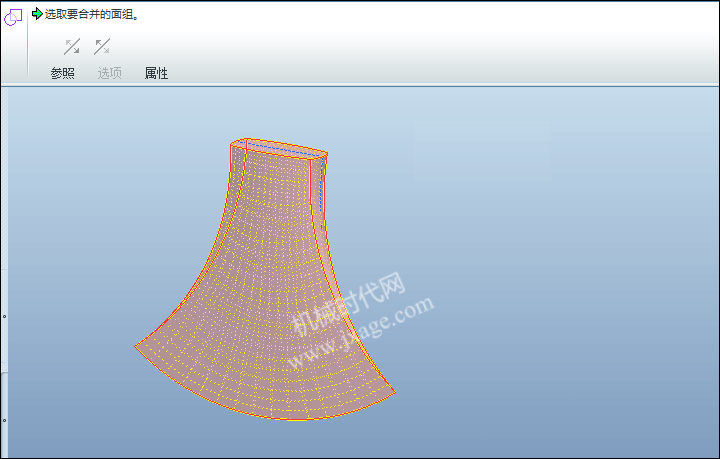

12.将所有的曲线进行合并。

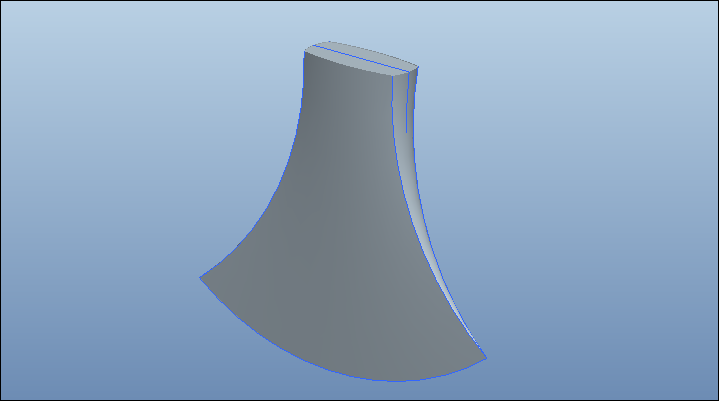

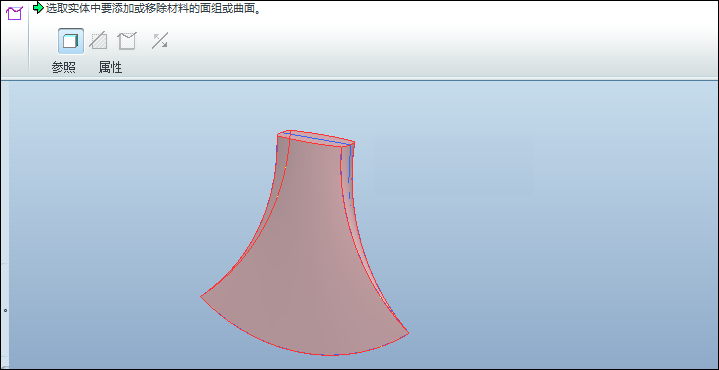

13.实体化。

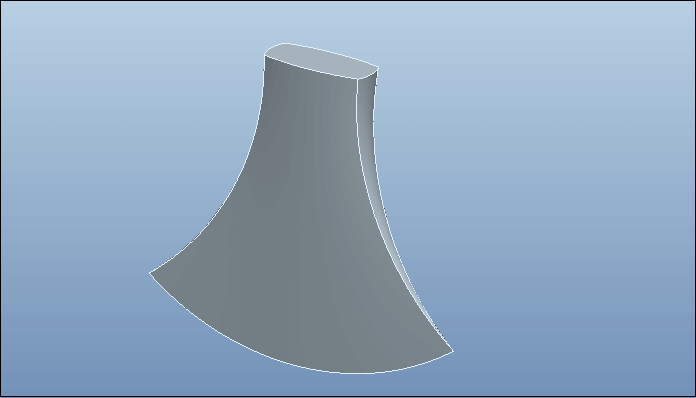

完成。
