Proe活动扳手仿真

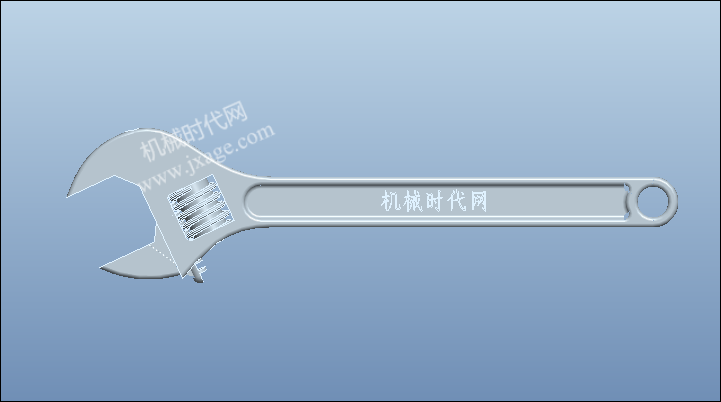

最终结果如下图：

文章末尾下载模型

方法：

1.新建组件。

2.添加第一个零件，以缺省的方式进行放置。

3.添加第二个零件，使该零件与第一个零件进行轴对齐和端面对齐。

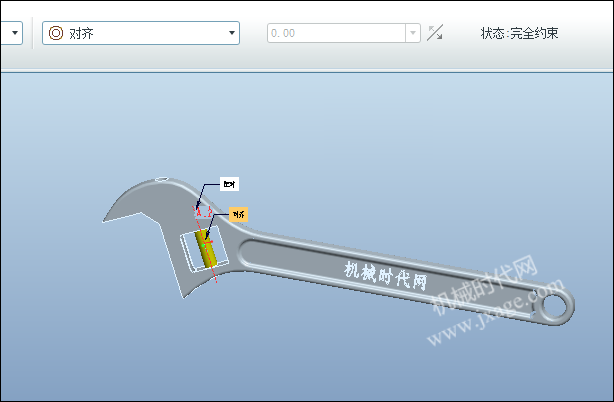

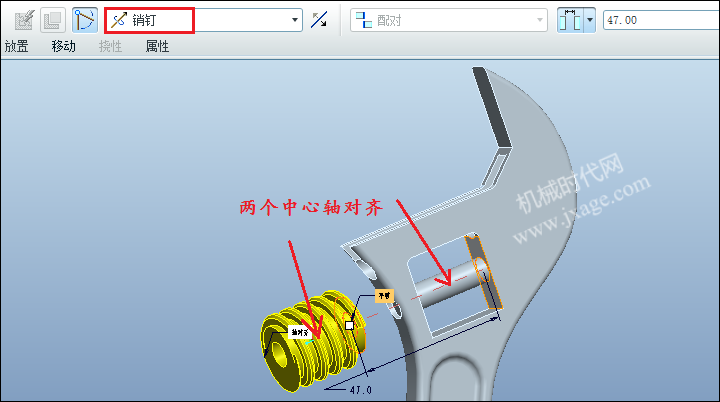

4.添加第三个零件。选择【销钉连接】，将这个零件轴线与第二个零件的轴对齐。

将该零件的端面与第一个零件进行对齐，如下图所示。

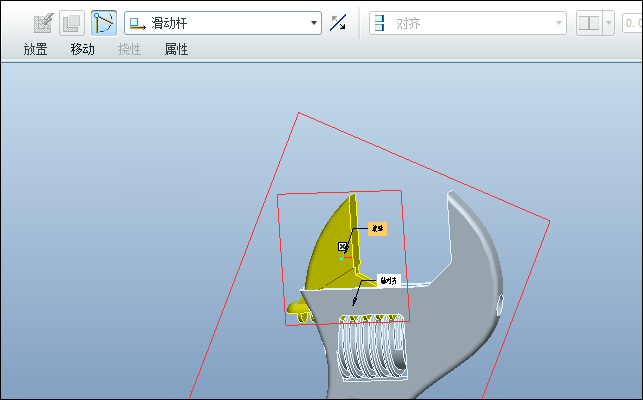

5.添加第四个零件。该零件与第一个零件之间采用滑动杆连接。选择该零件的轴线和第一个零件的轴线将其对齐，如下图所示。

将下面的两个平面进行对齐。

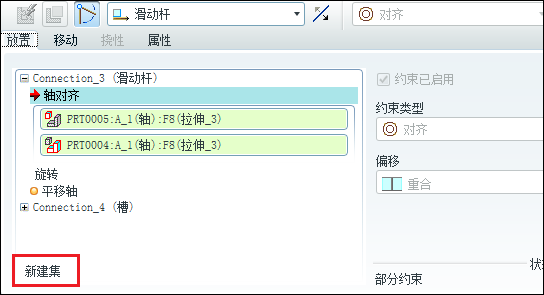

6.将第一个零件进行隐藏。点击【放置】-【新建集】，添加一个槽连接。

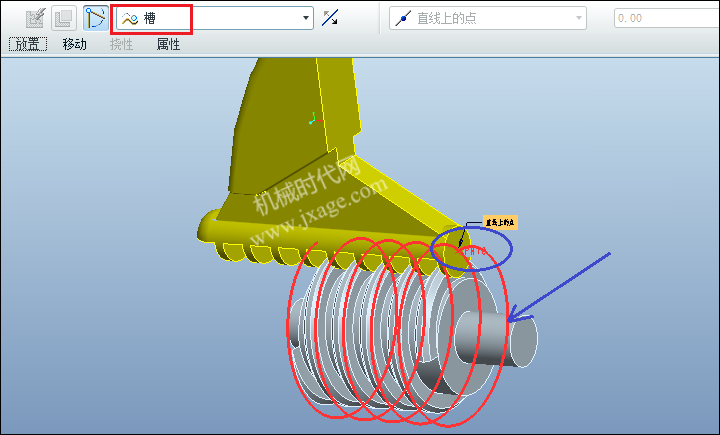

选择第四个零件上已经创建好的点，再选择第三个零件的螺旋线，整个机构创建完成。

7.完成。

模型下载：
