SolidWorks建模练习（96）：交叉网格

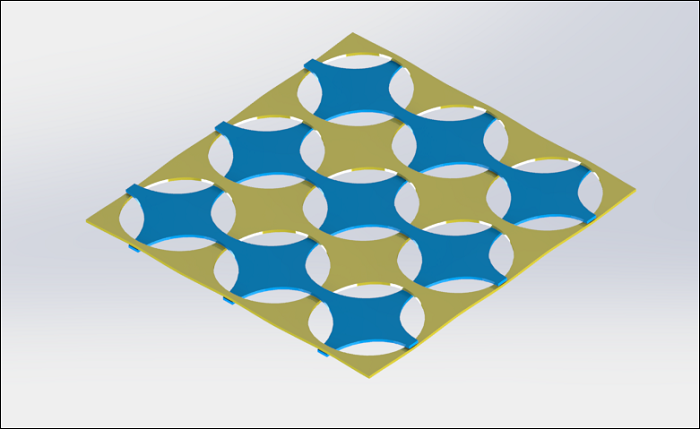

最终结果如下图所示：

文章末尾下载模型

方法：

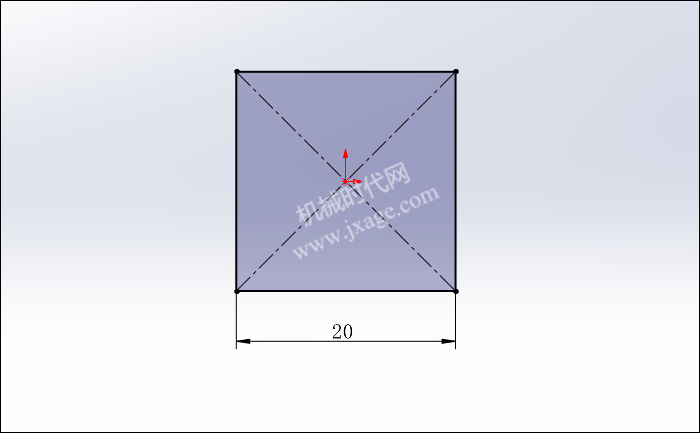

1.点击“插入”-“曲面”-“拉伸曲面”，在上视基准面上绘制如下图所示的草图。

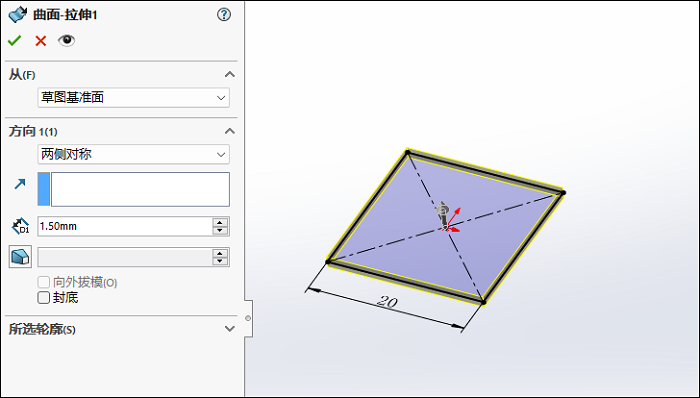

两侧对称拉伸，拉伸深度为1.5mm。

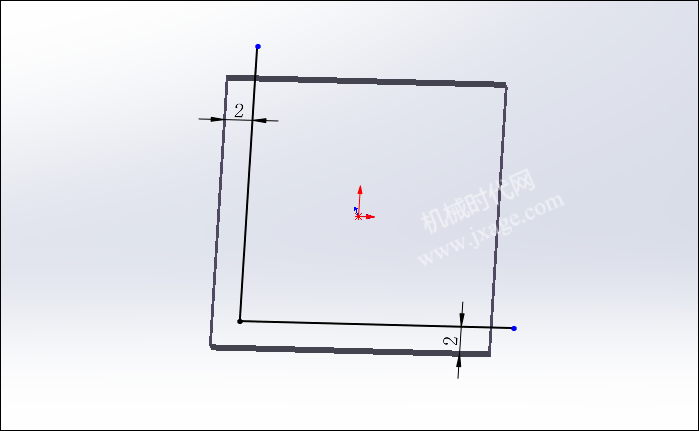

2.点击草图绘制，在上视基准面上绘制如下图所示的草图。

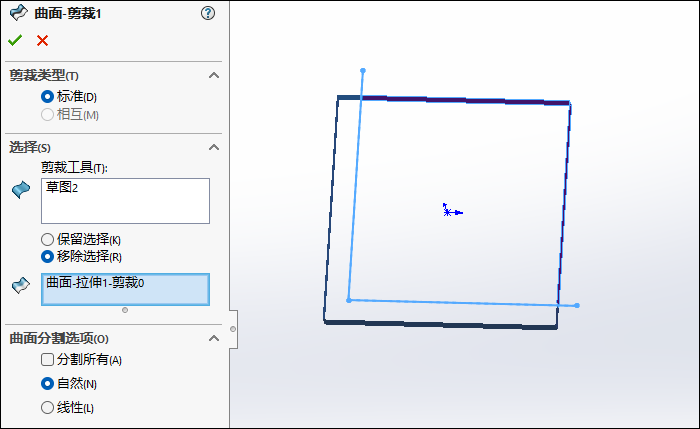

3.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“标准”，选择上一步创建的草图作为剪裁工具，对下图所示的拉伸曲面进行剪裁，移除右侧部分，如下图所示。

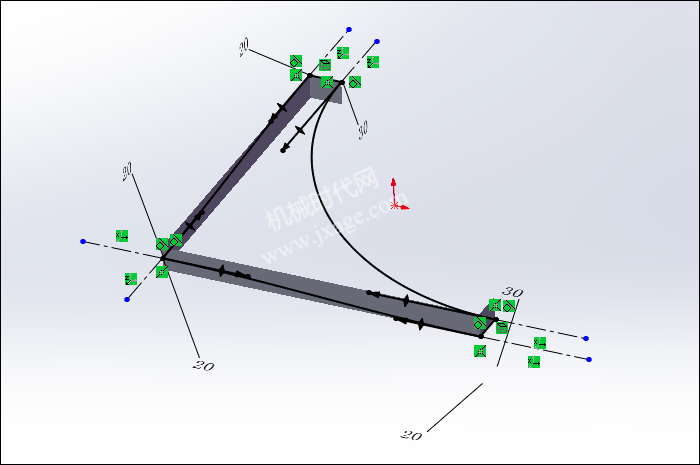

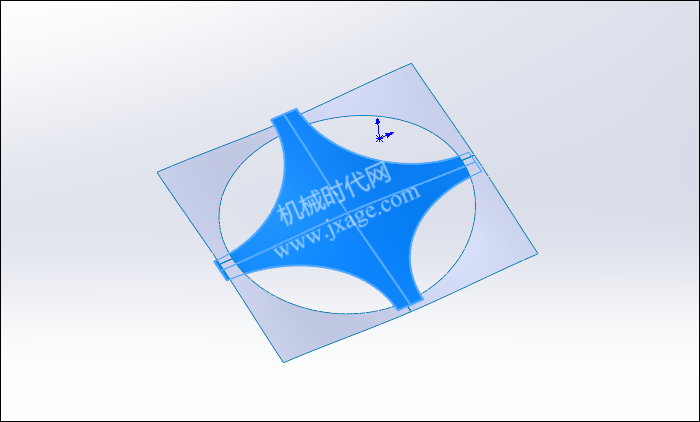

4.点击3D草图，绘制如下图所示的草图。

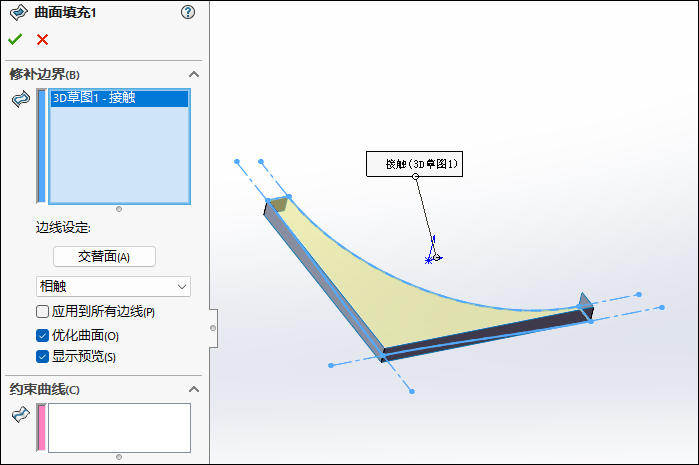

5.点击“插入”-“曲面”-“填充”，选择下图所示的3D草图作为修补边界。

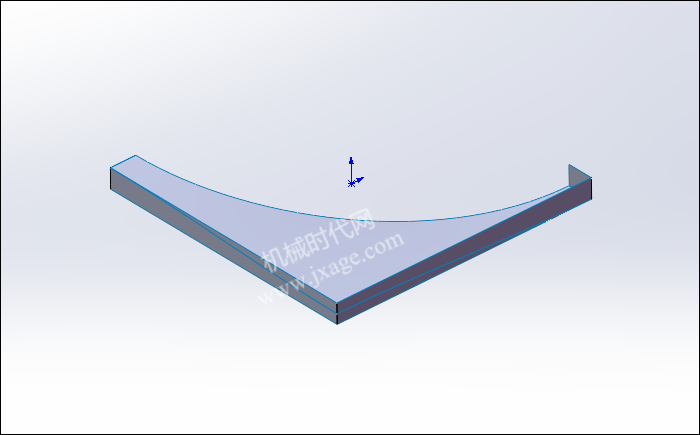

点击勾号完成。

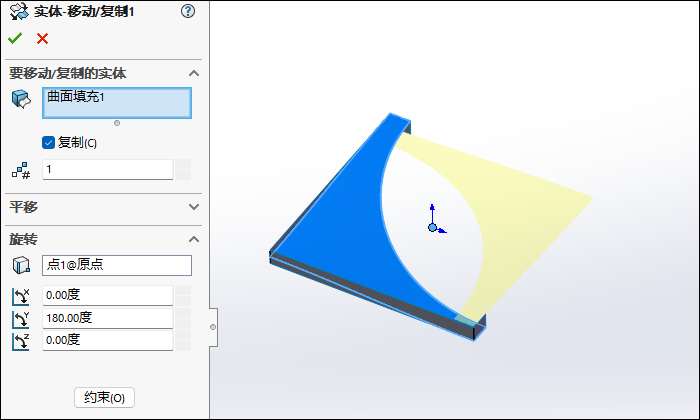

6.点击“插入”-特征”-“移动/复制”，按照下图进行设置，勾选“复制”选项，旋转点选择原点，将填充曲面绕Y轴旋转180度。

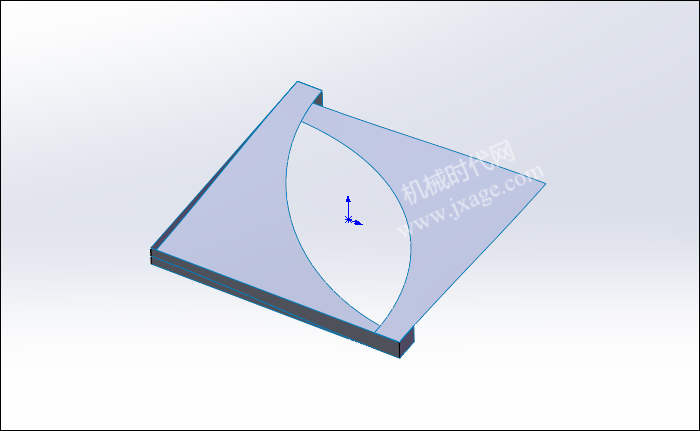

点击勾号完成。

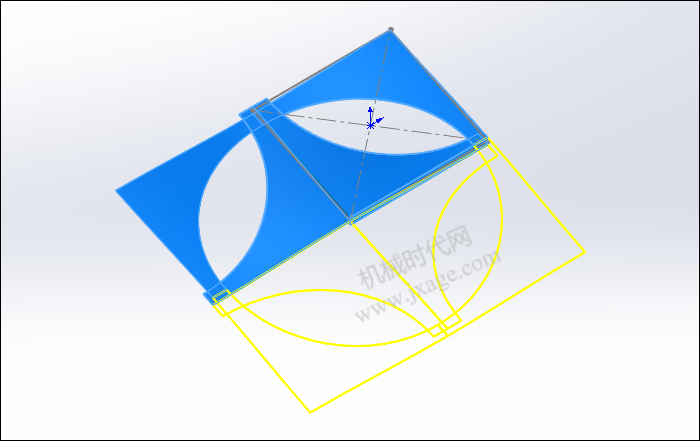

7.镜向。

8.镜向。

镜向完成。

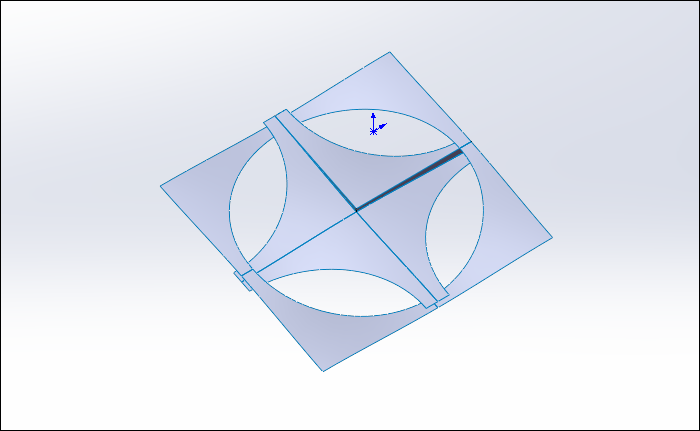

9.点击“插入”-“曲面”-“缝合曲面”，将下图所示的的蓝色曲面进行缝合，如下图所示。

10.点击“插入”-“曲面”-“缝合曲面”，将下图所示的的蓝色曲面进行缝合，如下图所示。

11.点击线性阵列，选择下图所示的竖直边和水平边作为阵列方向参考，阵列对象选择上一步的两个缝合实体，方向1和方向2阵列间距均为40mm，阵列数量为3。

阵列完成。

12.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

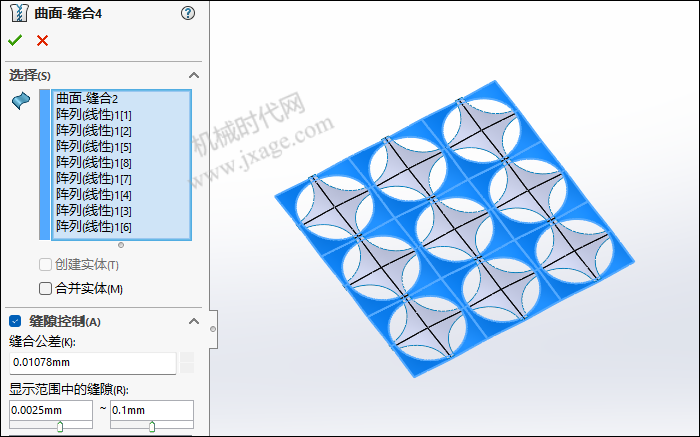

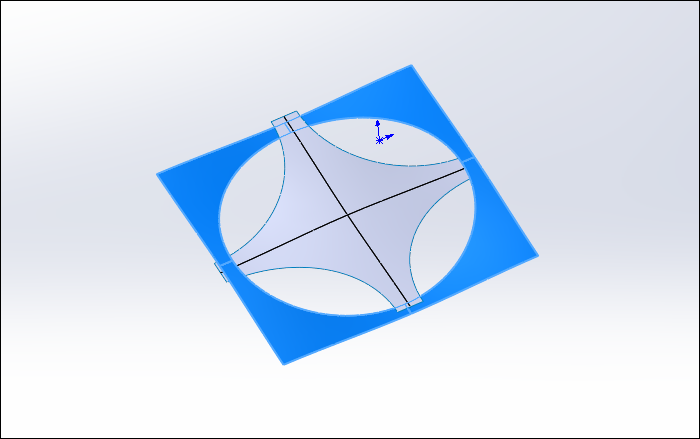

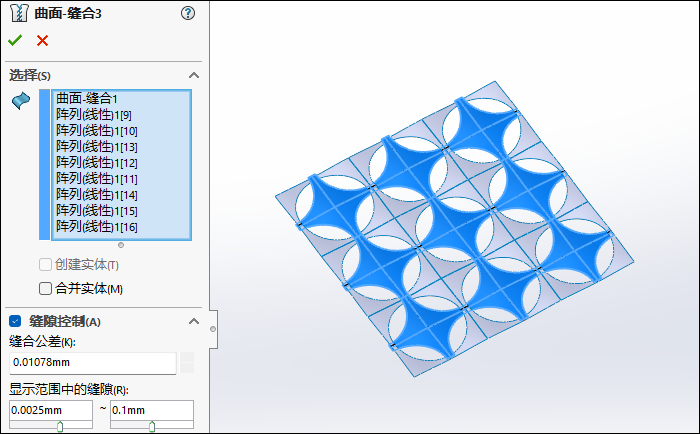

13.点击“插入”-“曲面”-“缝合曲面”，将下图所示的蓝色曲面进行缝合，如下图所示。

14.点击“插入”-“曲面”-“缝合曲面”，将下图所示的蓝色曲面进行缝合，如下图所示。

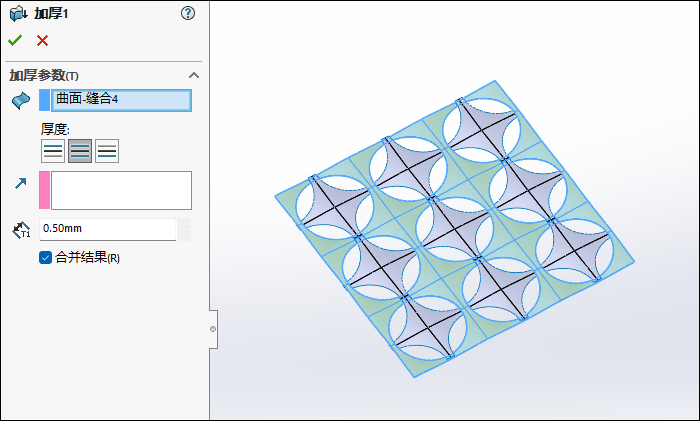

15.加厚曲面。

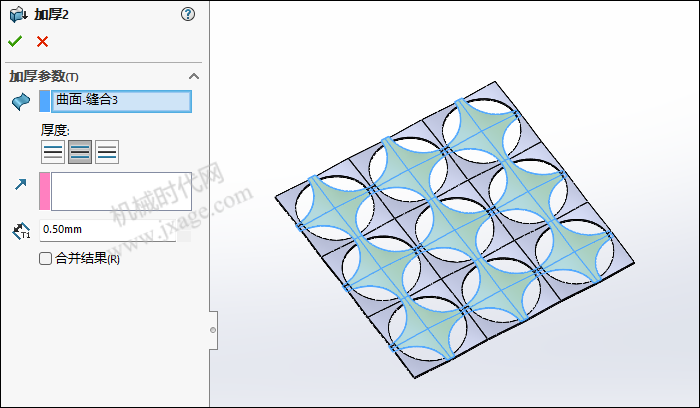

16.加厚曲面。

17.渲染完成。

模型下载：
