SolidWorks单缸内燃机运动仿真

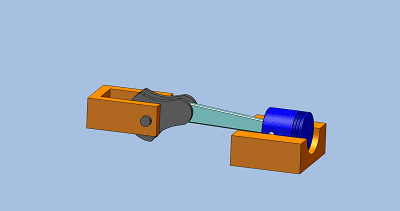

最终动画如下图所示。

文章末尾下载模型

一、零件组装：

1.新建组件文件。

2.添加机架。

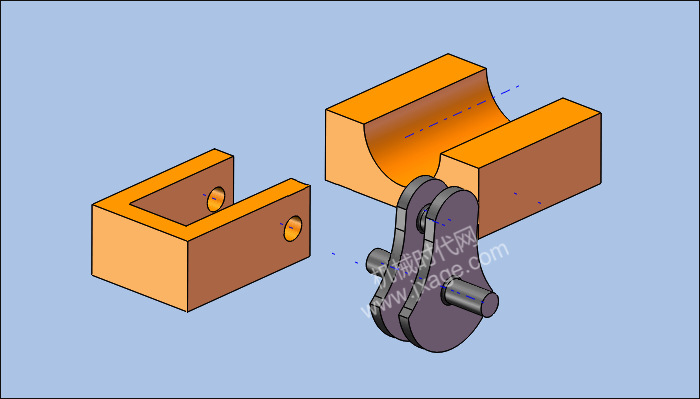

3.添加曲轴，点击配合，选择机架和曲轴的轴点击重合。

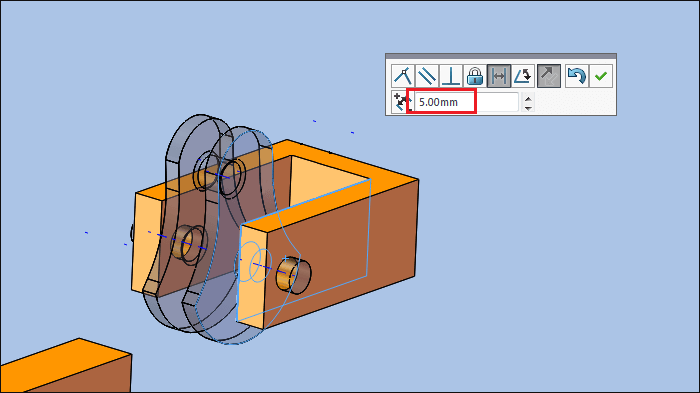

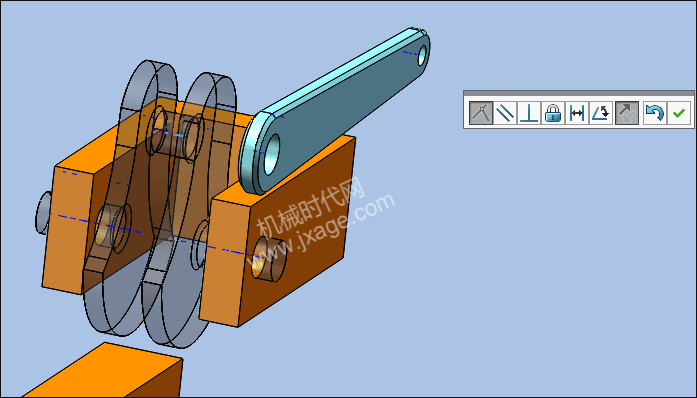

将如下图所示的两个平面进行平行配合，距离为5。

4.添加连杆，添加配合，将下面的两个轴进行重合。

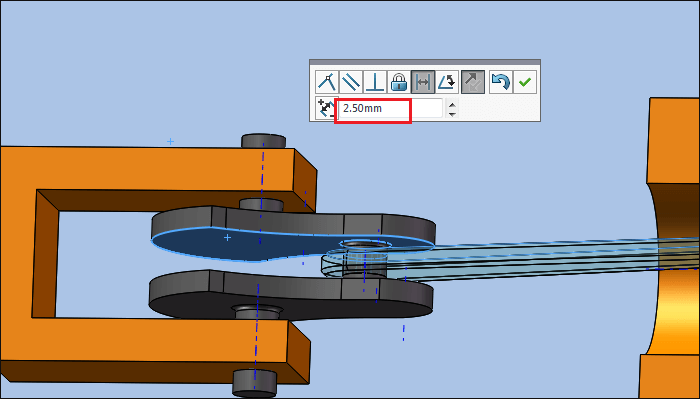

选择下面的两个平面，点击平行，距离设置为2.5。

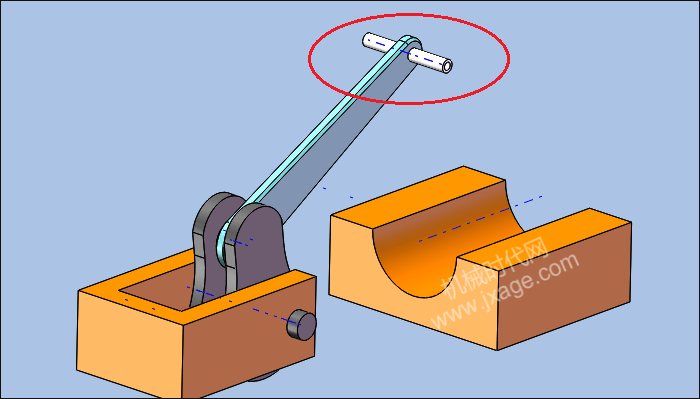

6.添加销钉。点击配合，选择销钉的轴线和连杆的轴线，点击重合。再选择销钉的对称面和连杆的对称面将其进行重合设置。

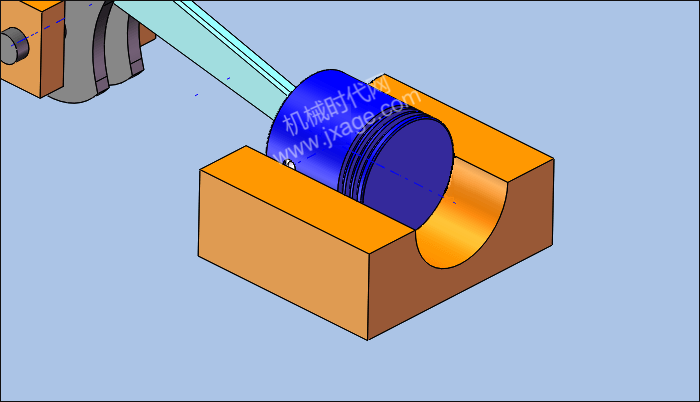

7.添加活塞，选择销钉的轴和活塞的轴进行配合。

将活塞的轴线和机架的轴进行重合设置。如下图。

二、运动仿真

在装配体界面，将“Solidworks Motion”插件载入，【运动算例1】，在【算例类型】下拉列表选择“Motion 分析”。

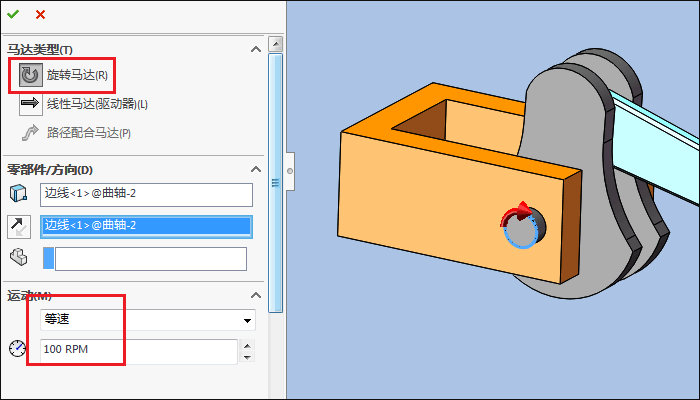

1.添加马达。在【马达类型】栏中单击“旋转马达”，为曲轴添加旋转驱动，马达的方向选择顺时针方向，马达类型选择等速，转速为1100RPM。

2.添加载荷。点击【力】按钮，载荷的添加位置选择活塞的上端面。在【力函数】下面将函数类型设置为【数据点】，进入“函数编制程序”对话框。点击右上方的打开按钮，选择“活塞合力数据点.sldfnc”文件。

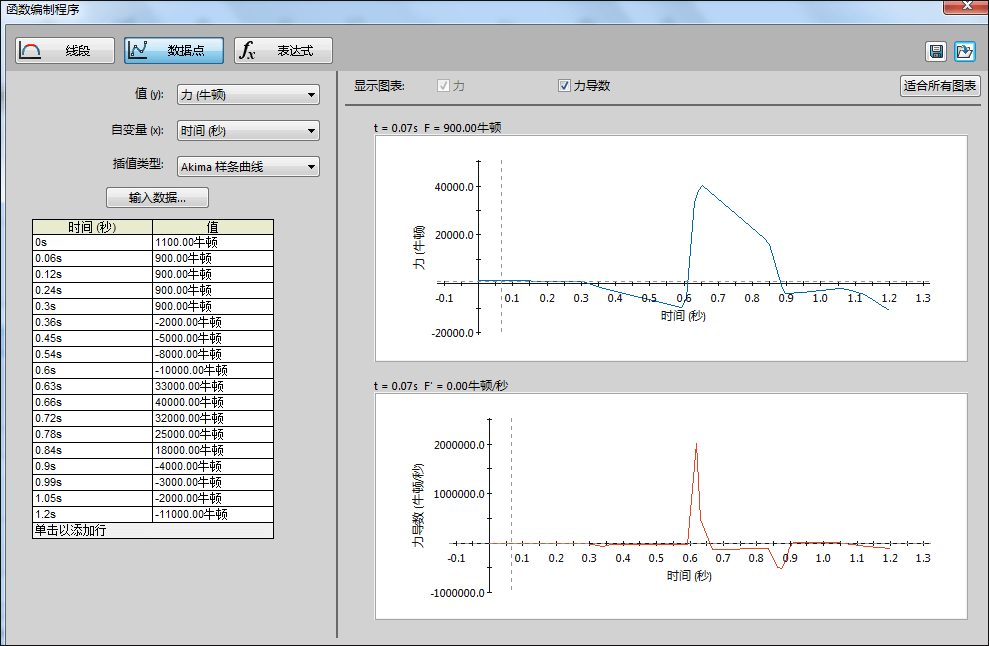

打开后如下图。

点击确定。

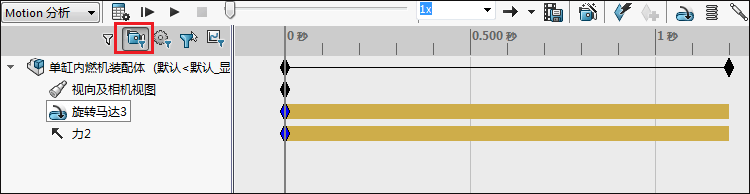

3.仿真求解。点击运动算例属性，在【Motion分析】栏内输入每秒帧数为50，其余参数默认设置。在MotionManager界面中将时间长度拉到1.2s，点击工具栏中的【计算】按钮，对机构进行求解。

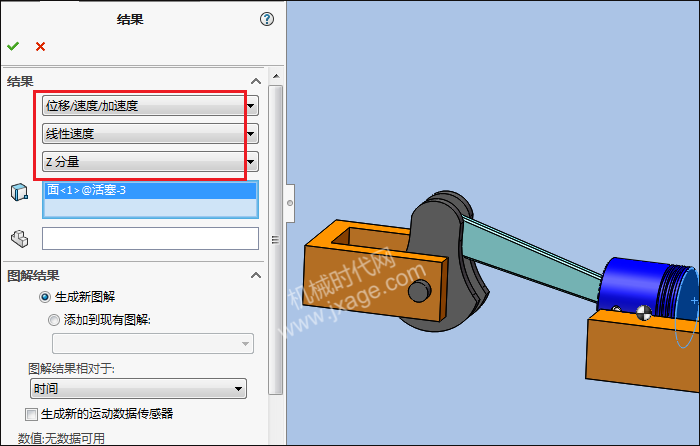

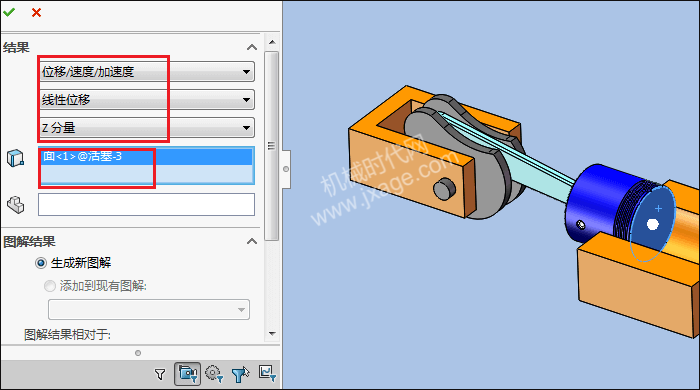

4.仿真结果分析。点击MotionManager工具栏上的“结果和图解”按钮，选择活塞的上端面。

点击勾号，出现下面的图解。

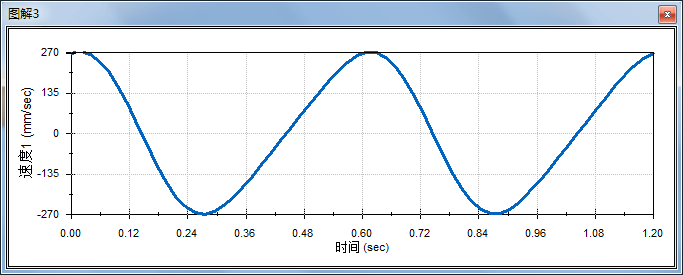

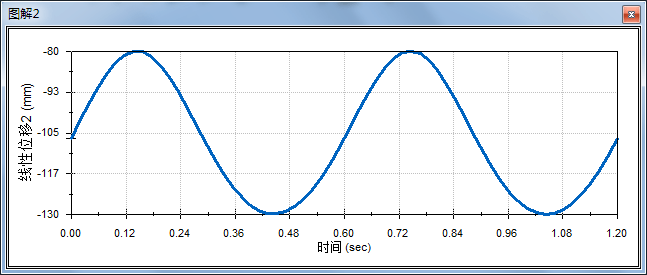

同理，在下拉表框中选择“线性速度”，将分别得到活塞的速度图解，如下图。

文件下载：
