SolidWorks螺纹收尾的另外一种方法

最终结果如下图所示：

文章末尾下载模型

方法：

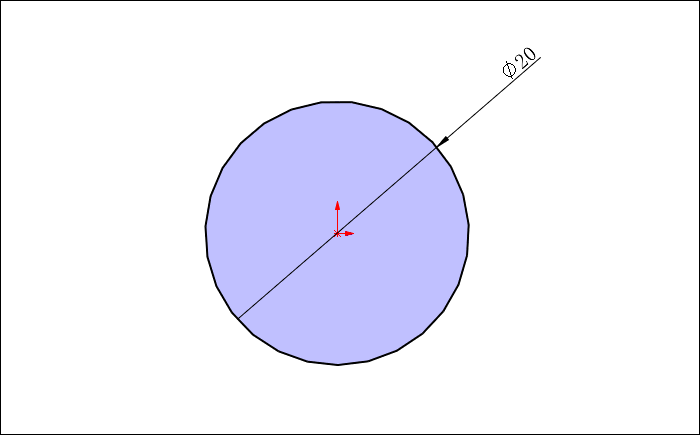

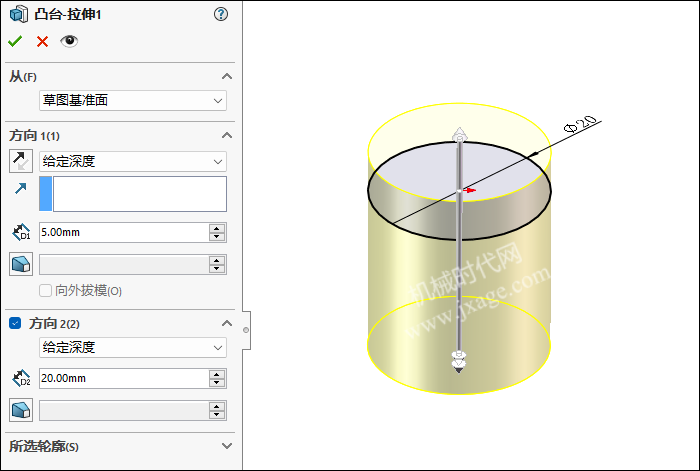

1.点击拉伸凸台/基体，在上视基准面上绘制如下图所示的草图。

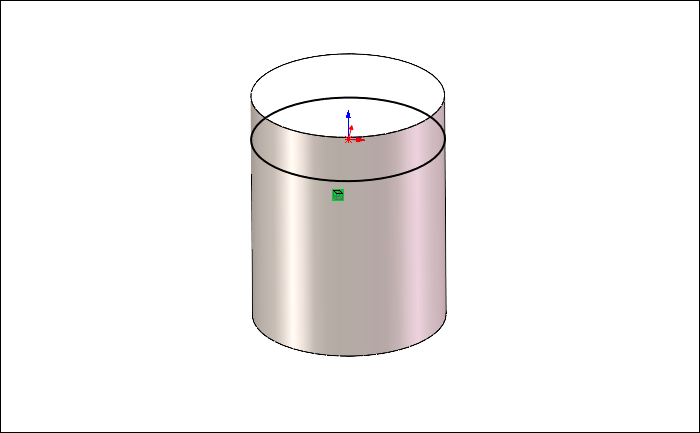

设置方向1拉伸深度为5mm，方向2拉伸深度为20mm。

2.点击草图绘制，在上视基准面上绘制如下图所示的草图。

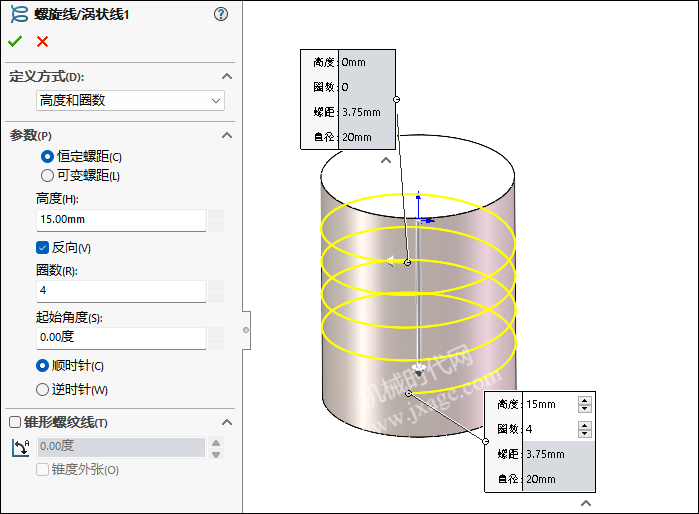

3.点击“插入”-“曲线”-“螺旋线/涡状线”，选择上一步创建的草图，按照下图所示进行设置，圈数为4，点击勾号完成。

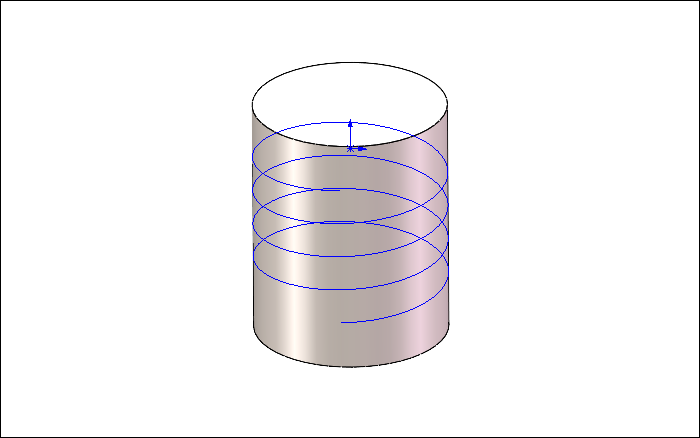

完成后如下图所示。

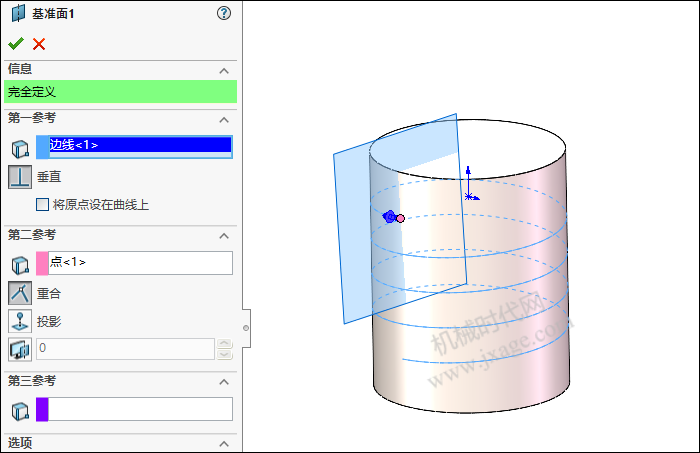

4.创建基准面1。

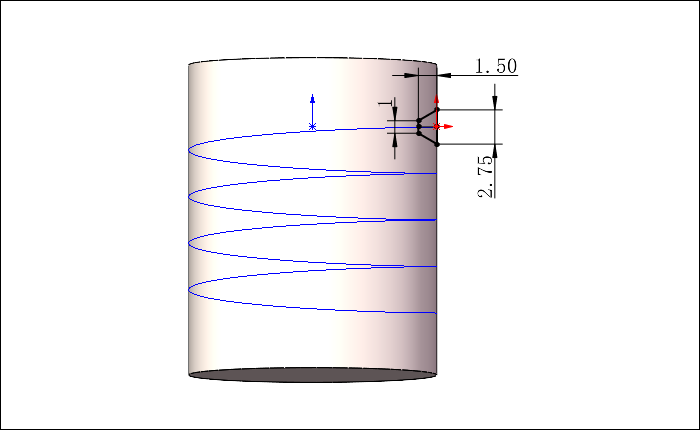

5.点击草图绘制，在基准面1上绘制如下图所示的草图。

6.点击扫描切除，选择步骤3创建的曲线作为扫描的路径，选择步骤5创建的草图作为扫描的轮廓，如下图所示。

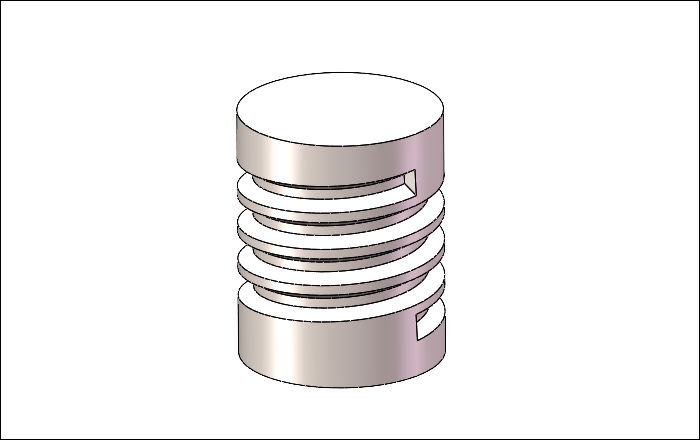

点击勾号完成。

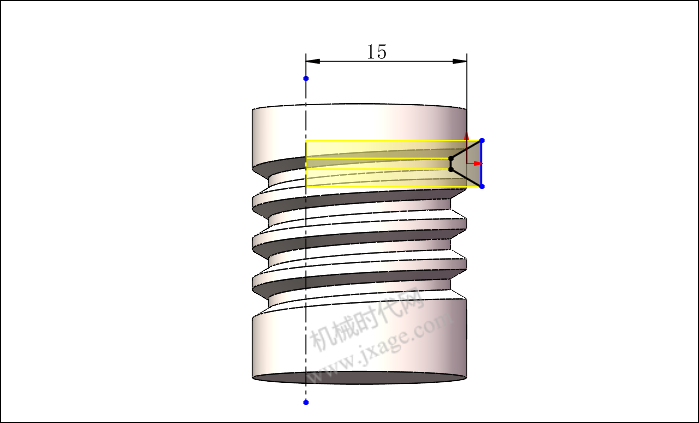

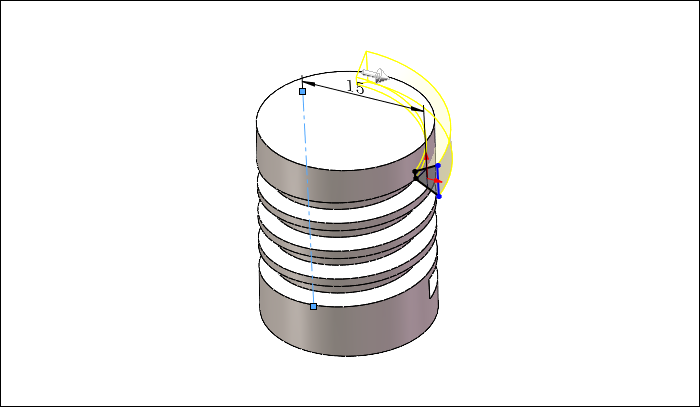

7.点击旋转切除，在基准面1上绘制如下图所示的草图，注意旋转基准轴的位置。

设置旋转角度为90度。

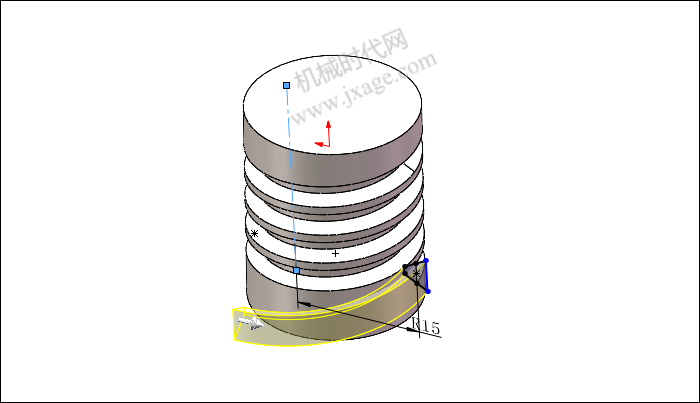

8.点击旋转切除，在下图所示的端面上绘制如下图所示的草图，注意旋转基准轴的位置，设置旋转角度为90度。

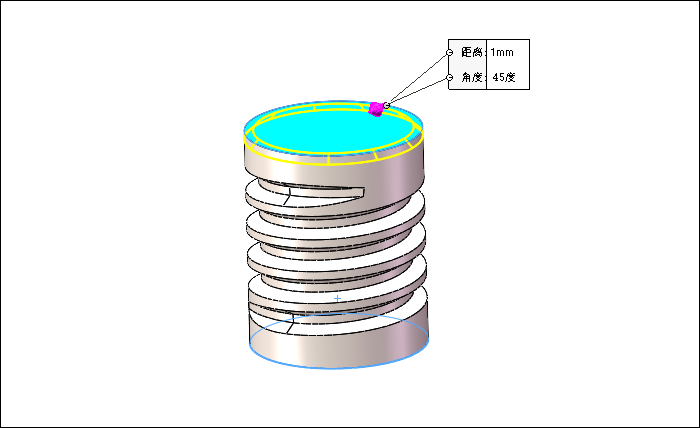

9.倒角。

10.渲染。
