Proe曲面建模(15):8字形

  • 4,137 次阅读
  • 阅读模式

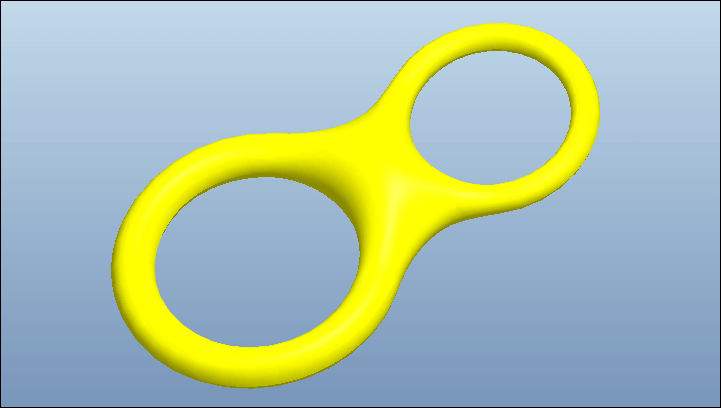

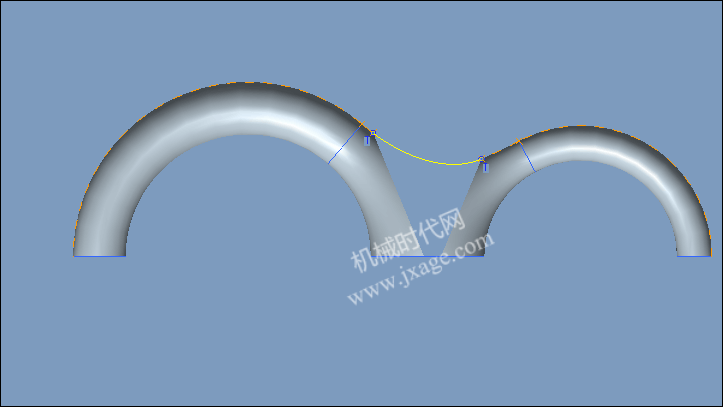

最终结果如下:

文章末尾下载模型

方法:

1.新建零件文件。

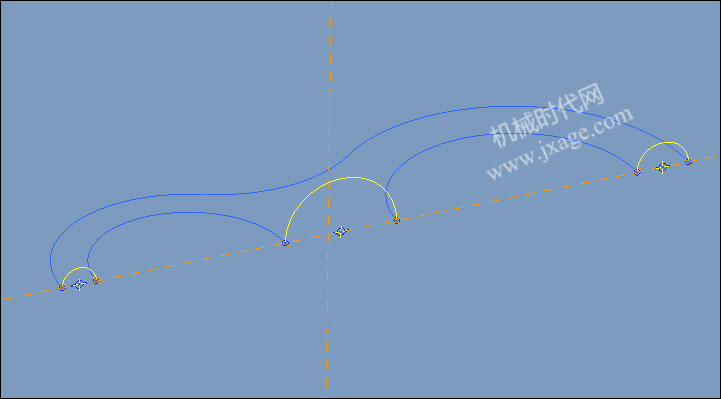

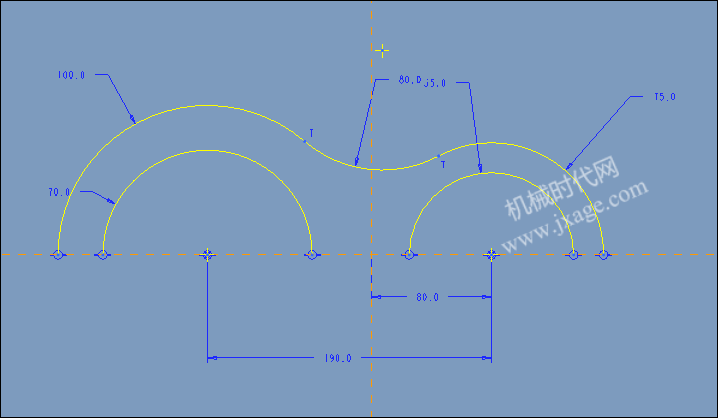

2.点击草绘在FRONT平面绘制如下的草绘。

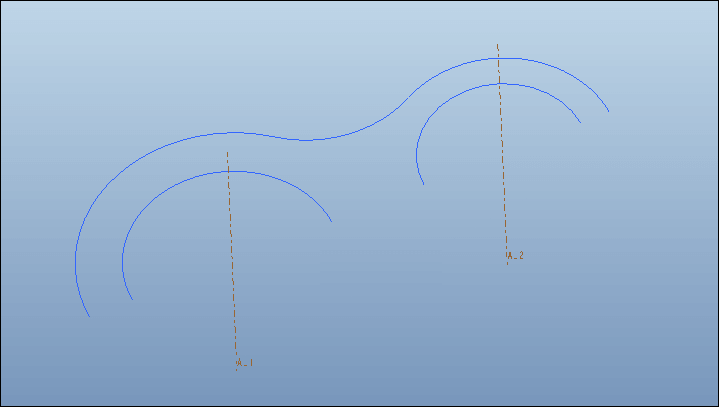

3.创建两个基准轴

4.创建如下的草绘

5.创建基准平面

6.创建基准点

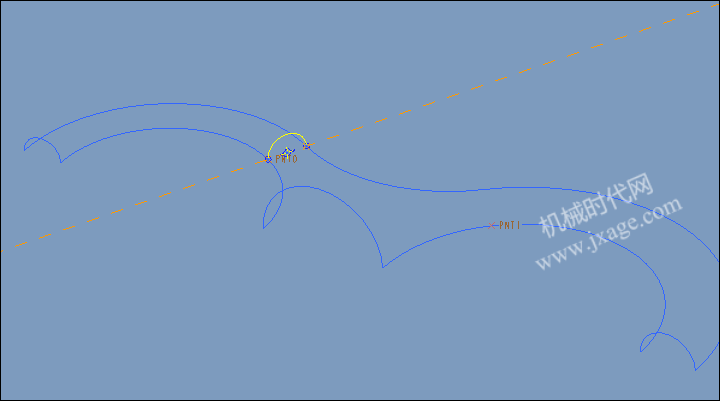

7.DTM1上创建如下的草绘。

8.DTM2上创建如下的草绘。

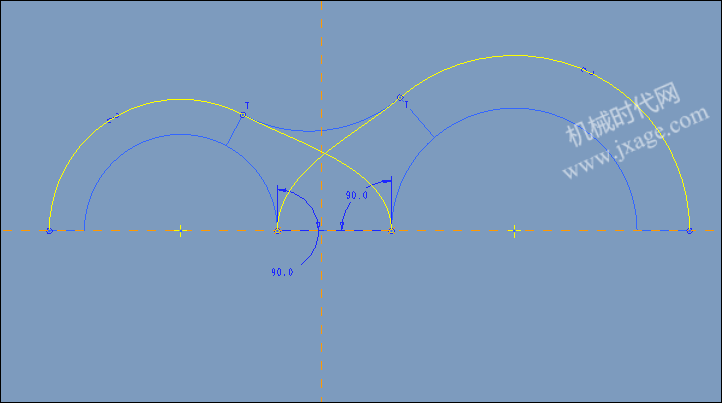

9.FRONT平面绘制如下的草绘。

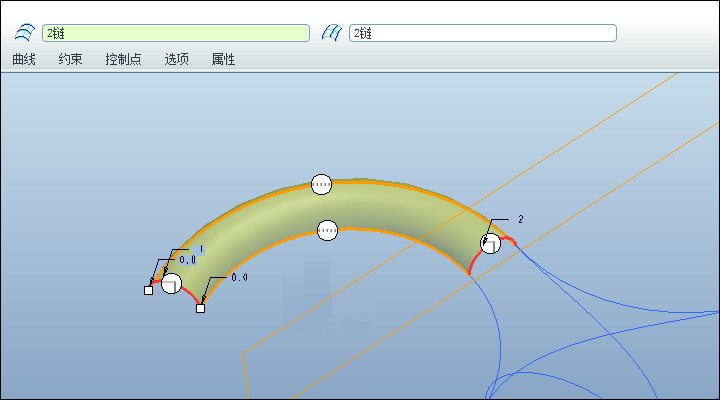

10.点击【边界混合】,选择下面的边界创建曲面。设置边界条件,曲面的两端分别设置为与相应的基准平面垂直。

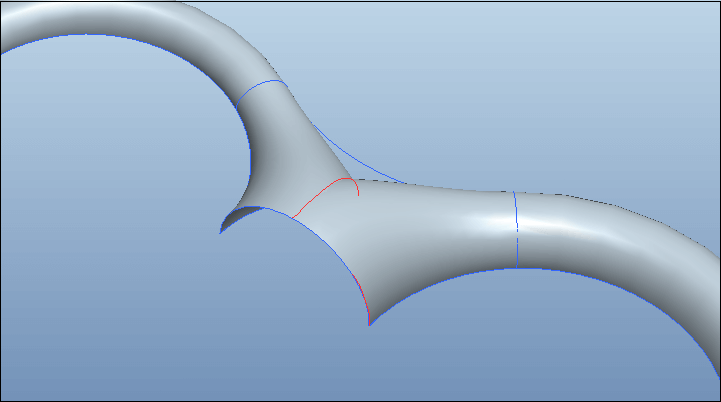

11.再次点击【边界混合】,选择下面的边界。设置边界条件,曲面的两端分别设置为与相应的基准平面垂直。

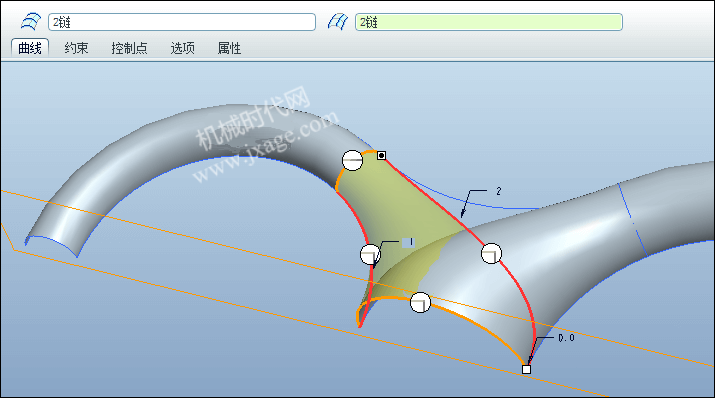

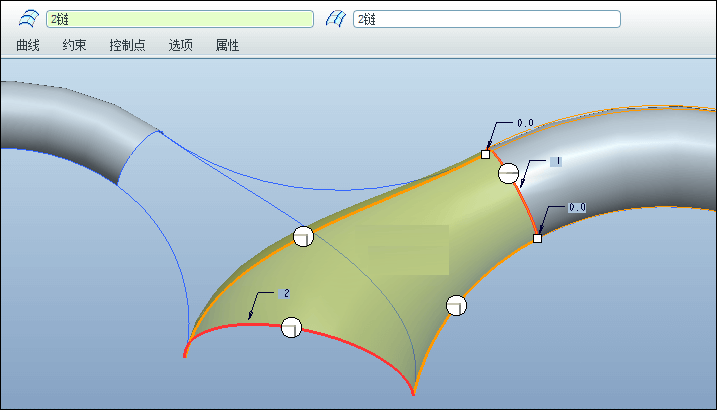

12.点击【边界混合】,选择下面的边界,边界约束为三个垂直和一个相切。

13.点击【边界混合】,选择下面的边界,边界约束为三个垂直和一个相切。

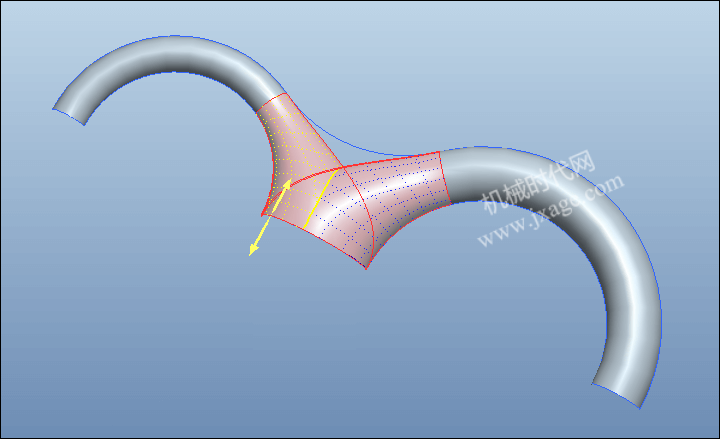

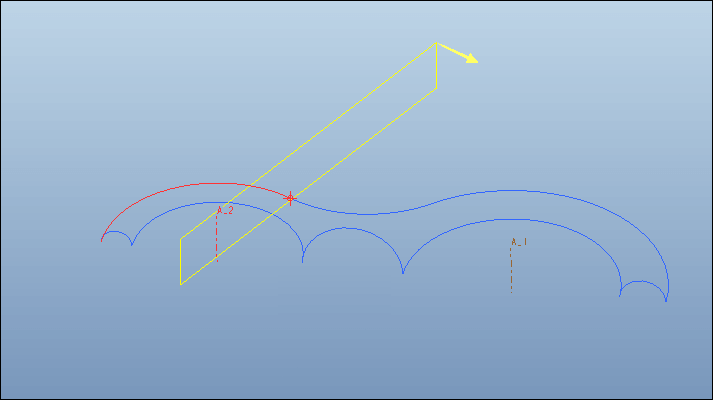

14.选择1213步创建的曲面,点击【编辑-相交】,创建如下的曲线。

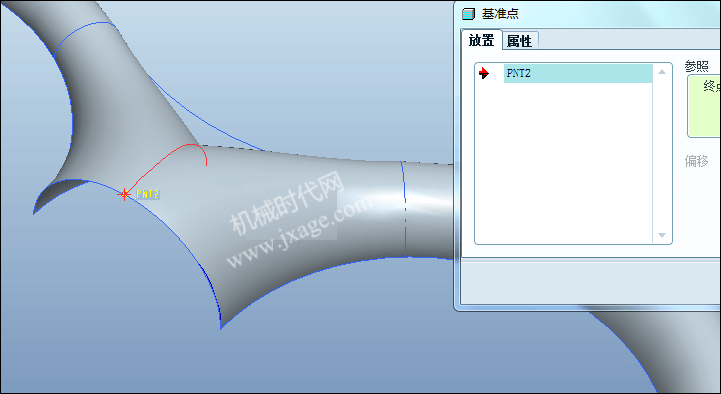

15.创建基准点

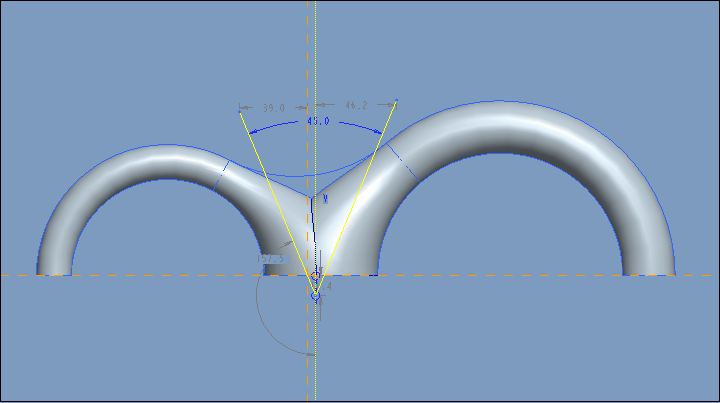

16.点击拉伸,类型为曲面,绘制如下的草绘,对称拉伸90

17.将边界混合3和边界混合4进行合并

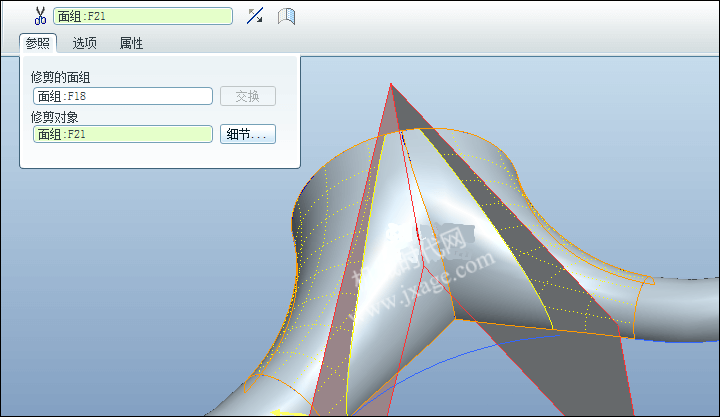

18.修剪曲面。选择上一步合并的曲面,点击【编辑】-【修剪】,按照下图进行设置。

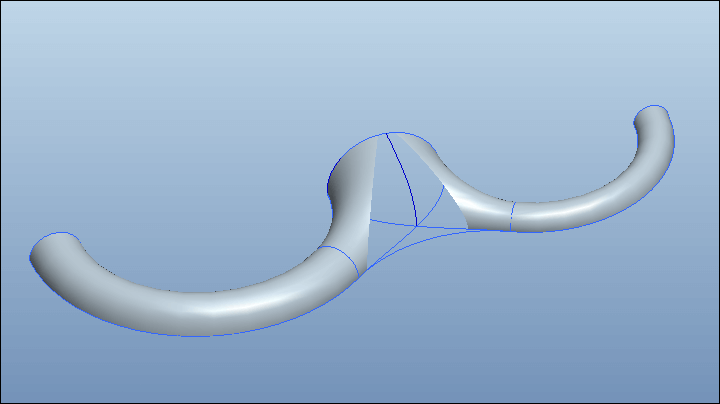

修剪之后如下图。

19.点击草绘,使用样条曲线创建如下的草绘。

20.点击边界混合,选择如下的四个边界,边界条件按照下图进行设置。

21.合并曲面。

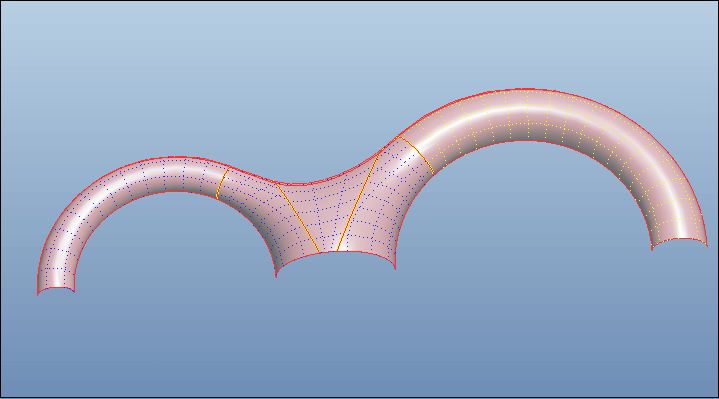

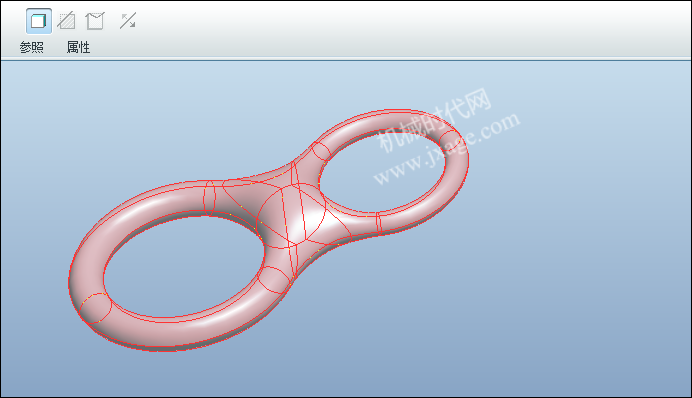

22.镜像曲面并合并。

23.镜像。

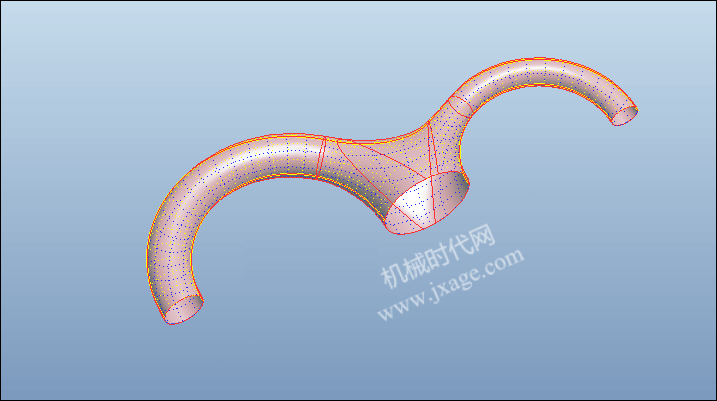

24.合并。

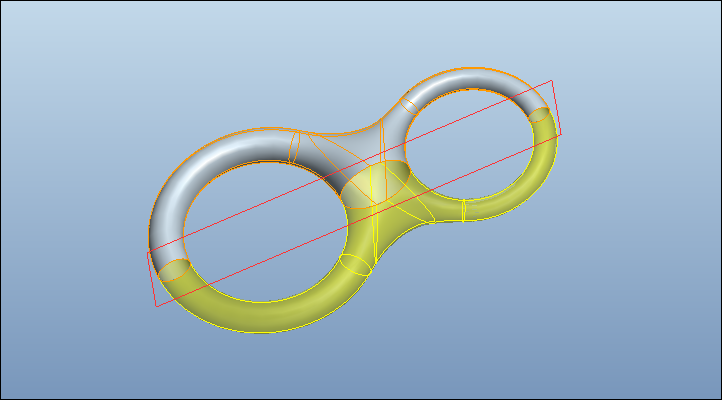

25.实体化。

完成。
