SolidWorks飞剪机构运动仿真

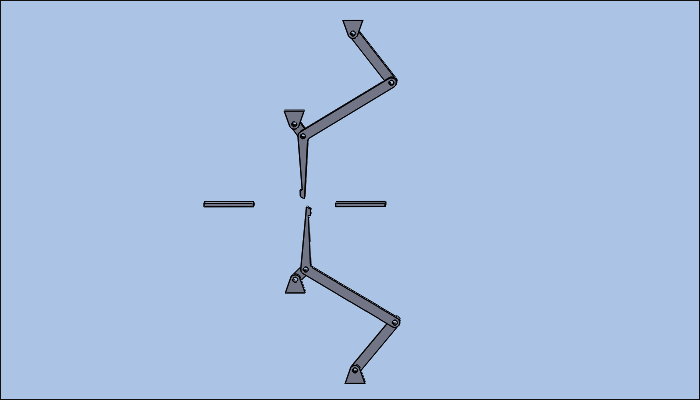

最终结果如下图所示：

文章末尾下载模型

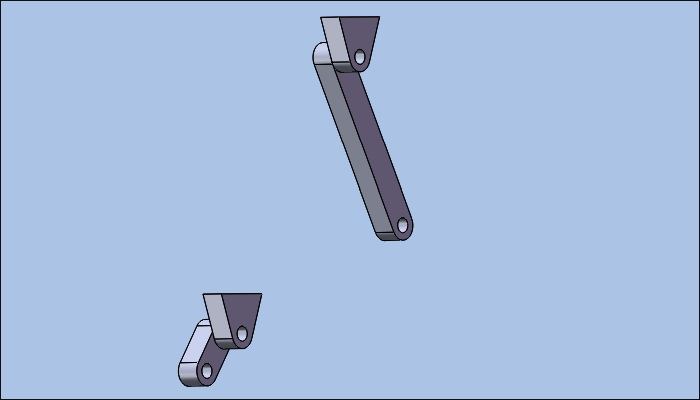

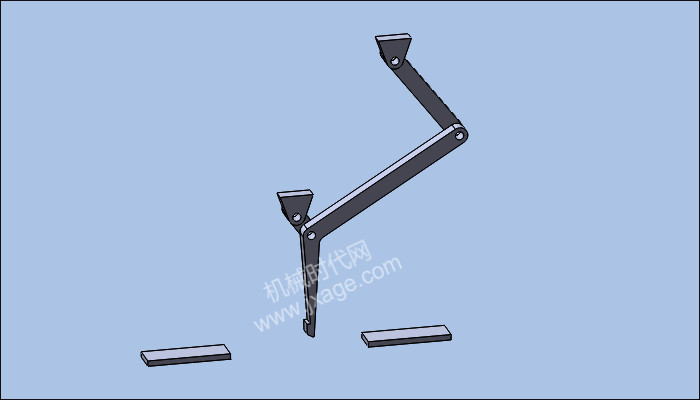

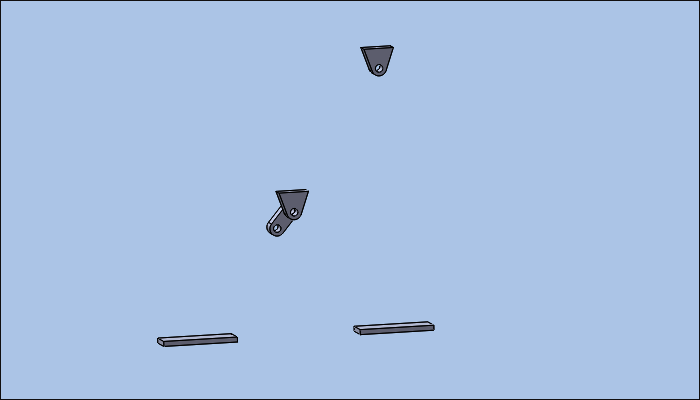

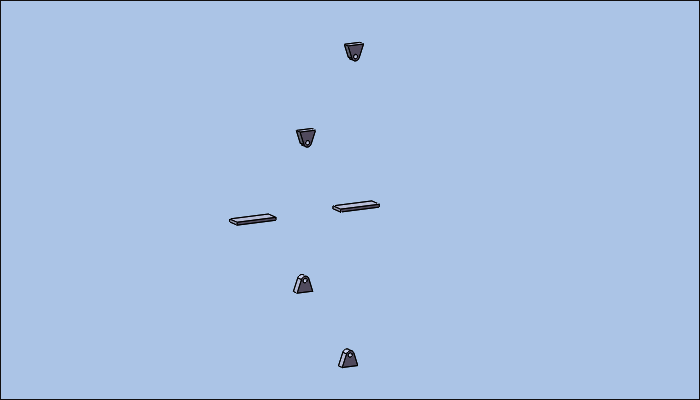

一、零件装配

二、仿真

在装配体界面，将Solidworks Motion插件载入，单击布局选项卡中的运动算例，在算例类型下拉列表中选择【Motion 分析】。

1.添加驱动力矩

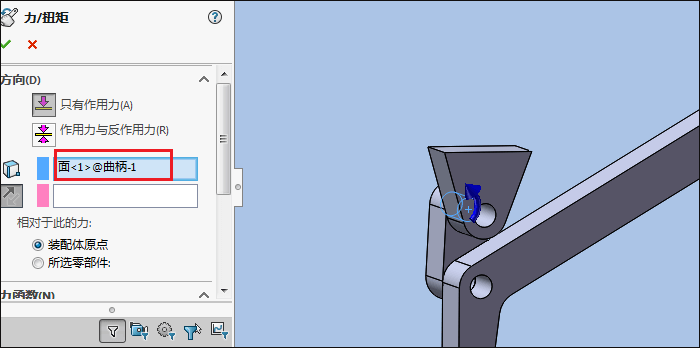

单击工具栏中的“力”按钮，按照下图为上剪切机构曲柄设置参数，大小为200N.mm。

采用同样的方法为下剪切机构曲柄添加扭矩，大小与前一个扭矩相等。

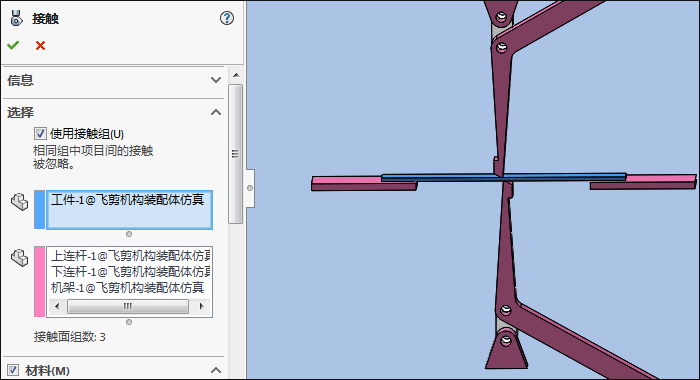

2.添加接触。单击接触按钮，为工件与上连杆和下连杆以及机架添加一个接触组。

3.仿真参数设置。在运动算例属性的【Motion分析】栏内输入每秒帧数50。在MotionManager工具栏上的“计算”按钮，对整个机构进行仿真求解。

4.仿真结果分析。

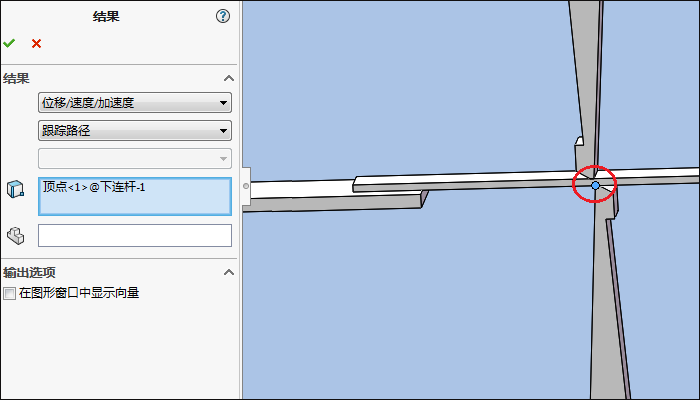

1）绘制上下剪刃运动轨迹。单击MotionManager工具栏上的“结果与图解”按钮，按照下图进行设置。

采用同样的方法创建下剪刃的运动轨迹。

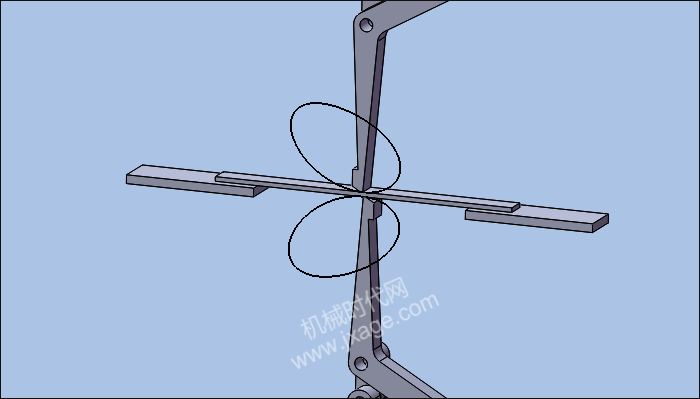

点击工具栏上的计算按钮，即可创建出上下剪刃的运动轨迹。

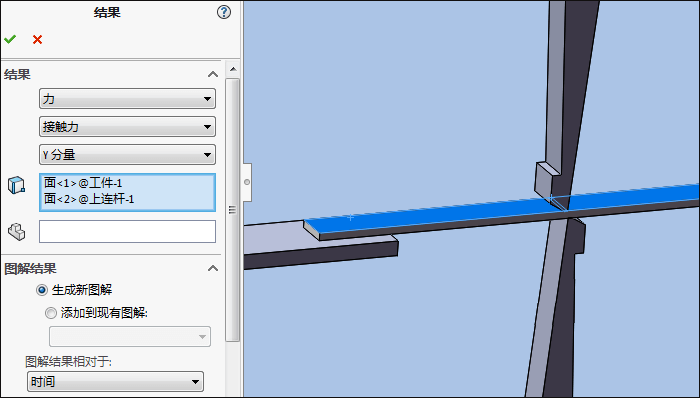

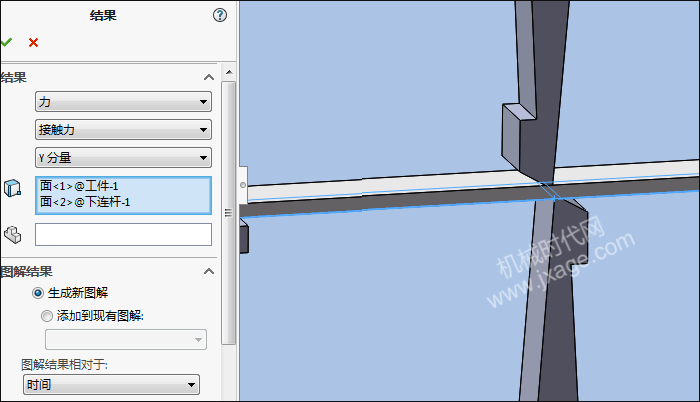

2）测量剪切力。按照下图进行设置测量上和下剪刃对工件的剪切力。

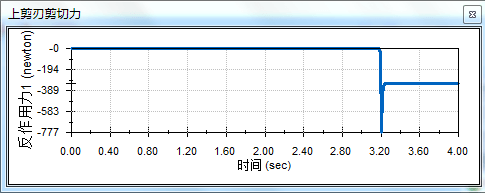

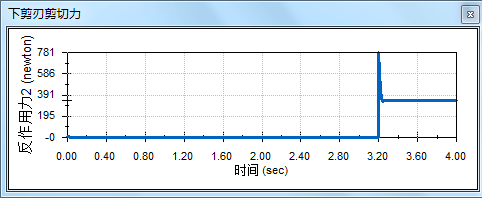

点击勾号完成，测得的剪切力曲线如下图所示。

从上图可以看出，剪切力是随着接触深度的变化而变化的，在接触前剪切力为0,当剪刃运动停止接触深度不变时，剪切力也不再变化。

模型下载：
