SolidWorks如何在模型上贴图？

我们有时候需要在模型上进行进行贴图，比如产品铭牌和一些提示信息，如下图所示。

方法：

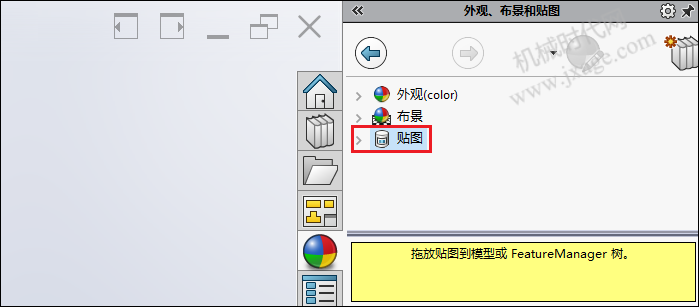

1.点击SOLIDWORKS窗口右侧的“外观、布局和贴图”，展开贴图，如下图所示。

任意选择一个贴图，然后按住鼠标左键，将其拖拽到模型上。

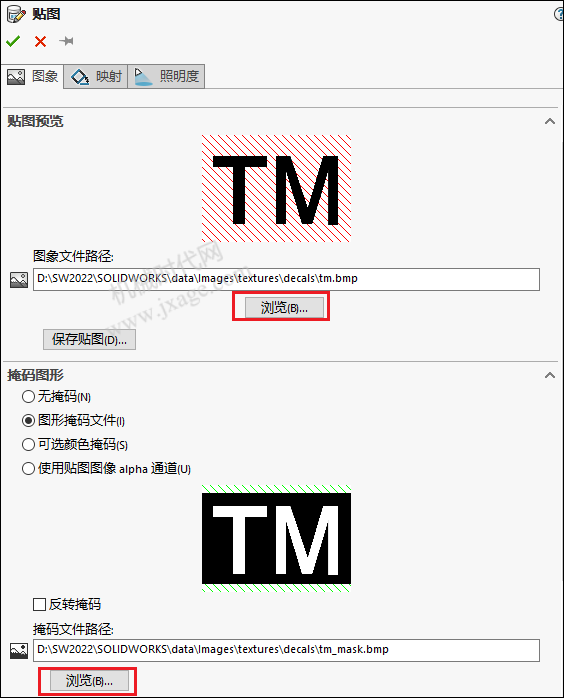

2.此时弹出如下图所示的窗口。点击“贴图预览”下方的“浏览”按钮。

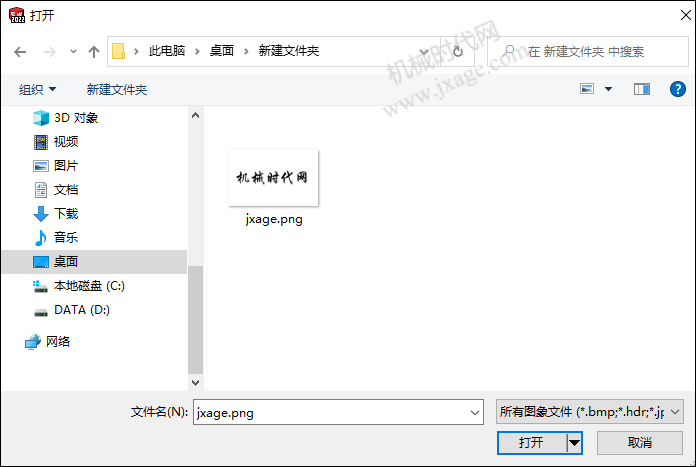

找到我们的贴图文件，然后点击打开按钮。

按照同样的方法，点击“掩码图形”下方的“浏览”按钮，再次找到我们的贴图文件，然后点击打开按钮。

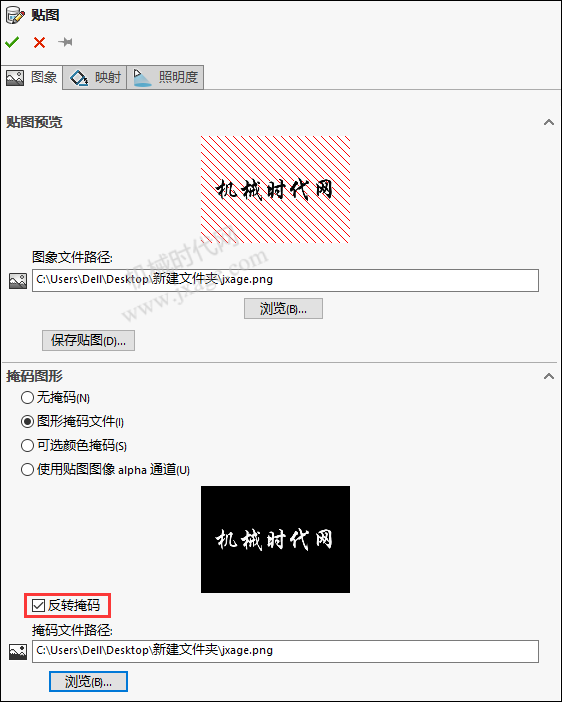

3.勾选“掩码图形”下方的“反转掩码”按钮。

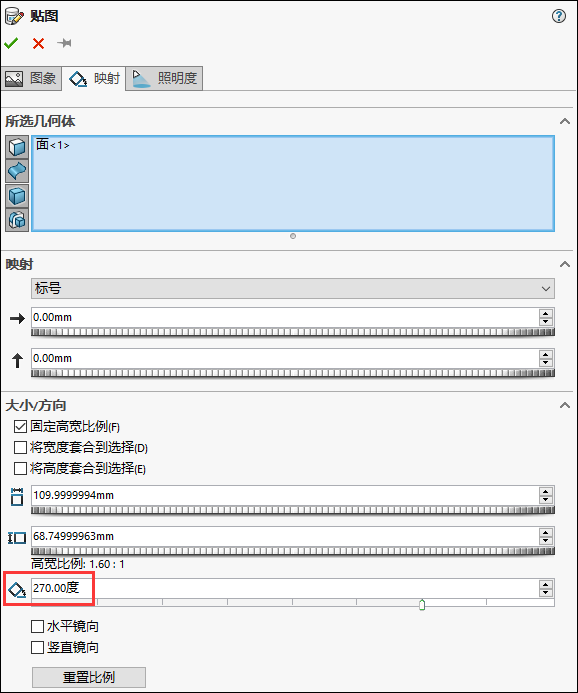

4.切换到“映射”选项卡，映射方式设置为“标号”，首先调整贴图的位置，然后调整贴图的大小和方向，最后对贴图进行旋转，如下图所示。

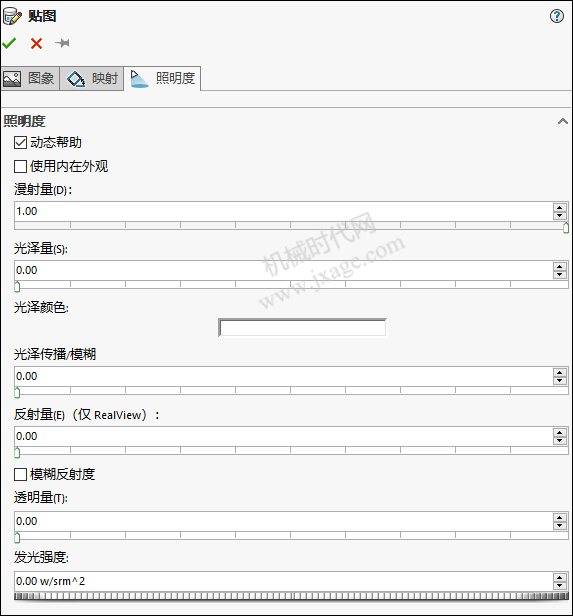

5.切换到“照明度”选项卡，根据需要进行相应的设置。

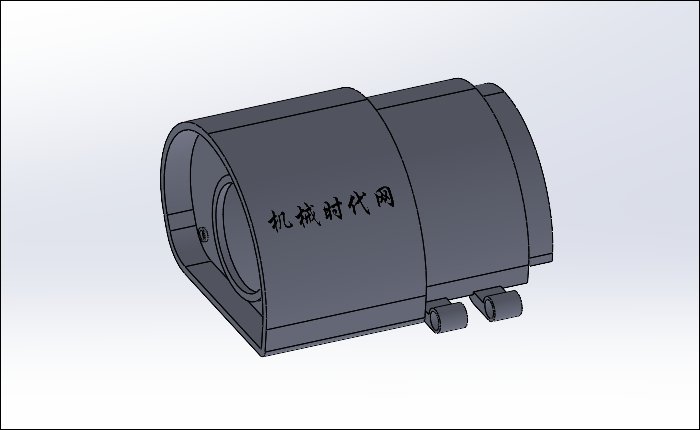

6.完成贴图。

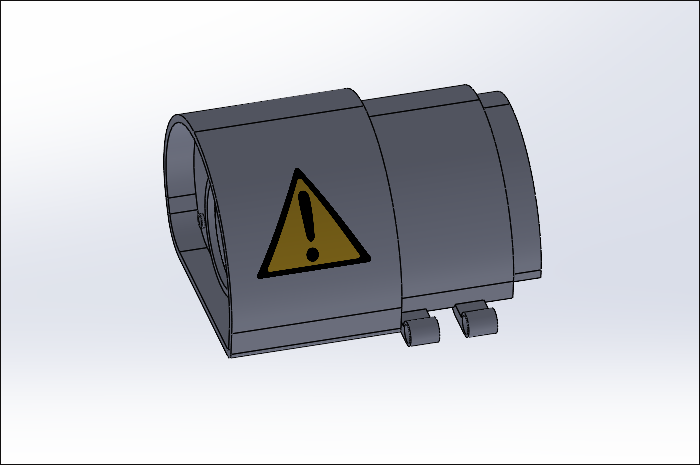

通过上面的方法，再次在模型上增加一个警告贴图。
