SolidWorks阵列如何去掉分割线?

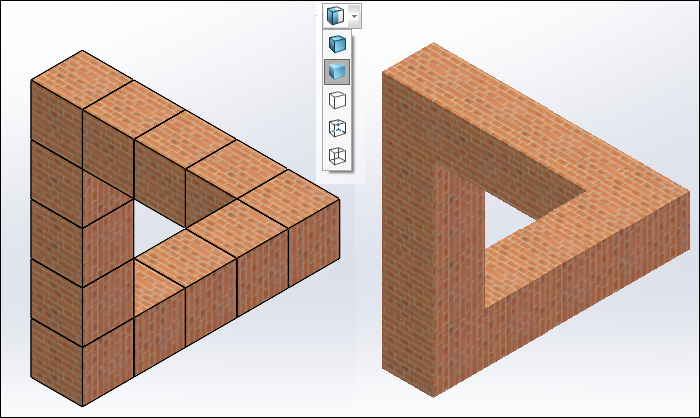

由于SolidWorks支持多实体建模，也就是说SolidWorks可以在一个零件下有多个实体，这样会导致我们在阵列时各个实体之间出现分割线，如下左图所示。如何去掉这个分割线呢？

其实最简单的方法是通过显示样式中的“上色”来完成，如下右图所示，我们就看不到分割线。但这并没有完全解决问题，只是改了视觉效果而已。

下面我简单介绍终极的解决方法。

方法：

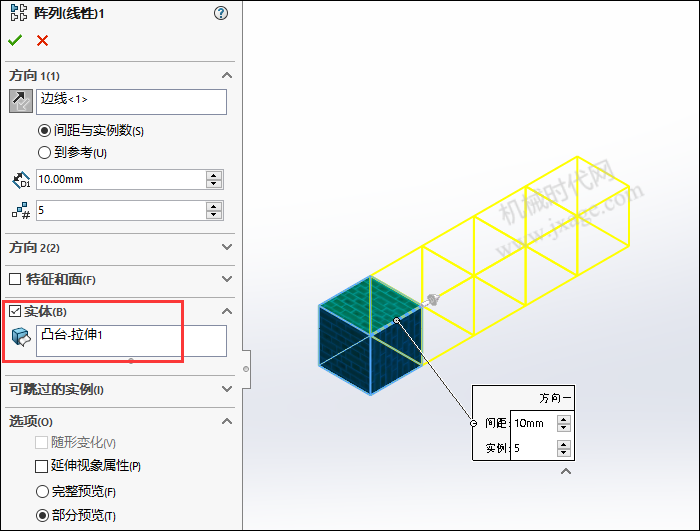

1.之所以出现分割线，是因为我们在阵列时选择的阵列对象是“实体”，这样就会导致阵列出很多实体，不同实体之间产生了分割线，如下图所示。

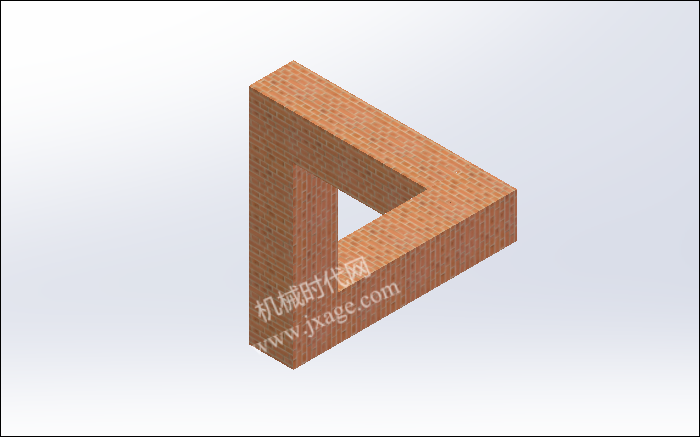

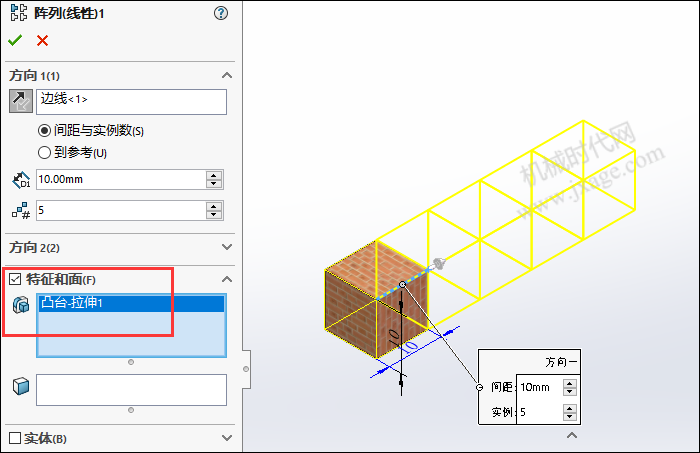

2.如果我们在阵列时选择的阵列对象是“特征和面”，这样只会阵列出一个实体，避免了分割线的产生，如下图所示。

3.完成。

值得注意的是，我们还可以使用组合命令来将多个实体进行合并。

你学会了吗？
