SolidWorks圆弧尺寸标注的技巧

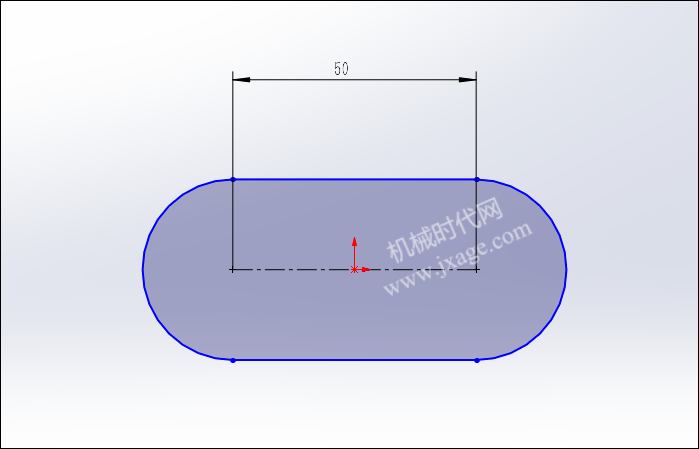

在SolidWorks中，我们标注两个圆弧之间的距离，如果不做任何设置，那么会出现如下图所示的结果，而我们可能想要标注两个圆弧最外侧的尺寸，如何操作呢？

方法如下：

1.点击这个尺寸，然后在左侧的控制面板中，将第一圆弧条件和第二圆弧条件由“中心”改成“最大”，如下图所示。

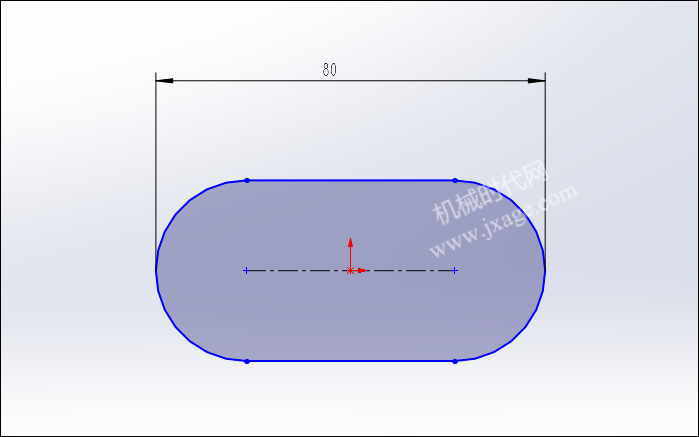

此时我们就可以得到如下图所示的结果。

那么有没有更简单的方法呢？有。

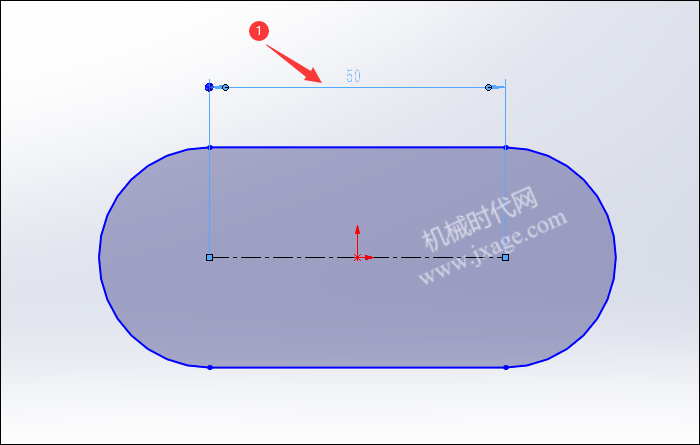

2.点击这个尺寸，如下图所示。

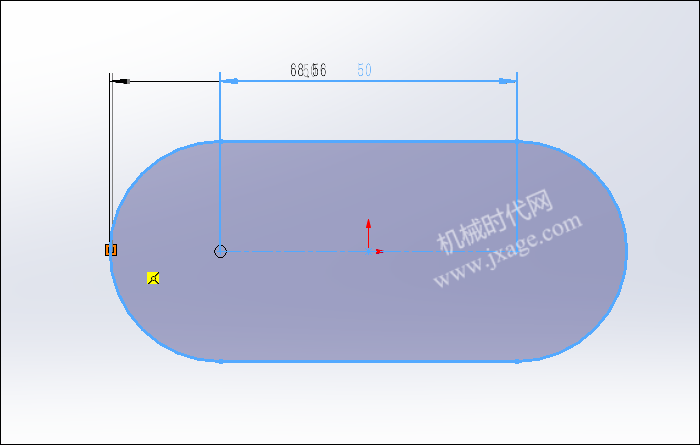

将鼠标指针移动到圆心处，然后拖动尺寸线到圆弧上，如下图所示。

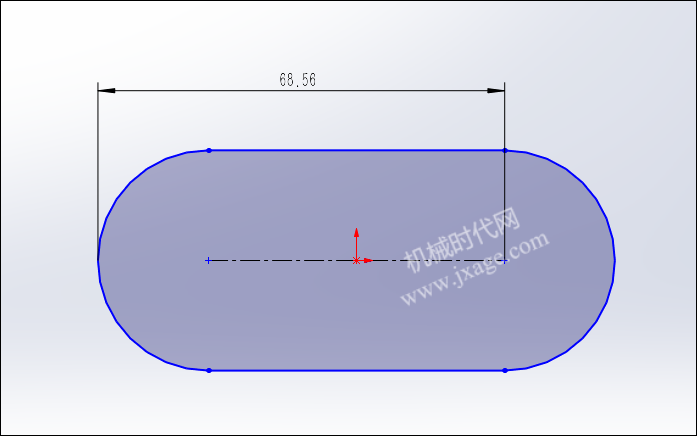

这样我们就可以得到如下图所示的结果。

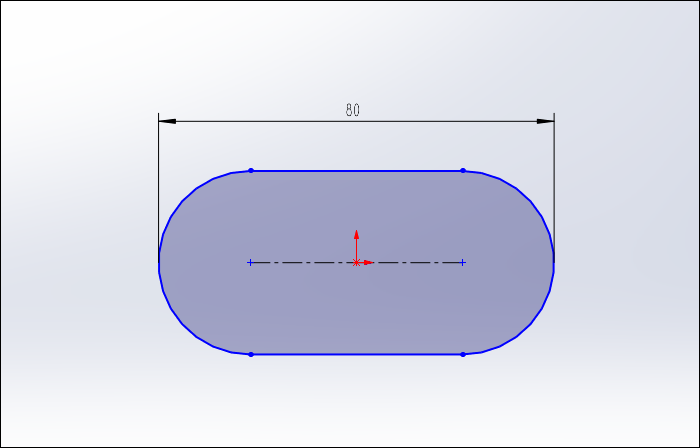

3.采用同样的方法，对右侧的尺寸进行拖动。
