最终结果如下图所示:
文章末尾下载模型
一、装配
1.新建装配体文件。

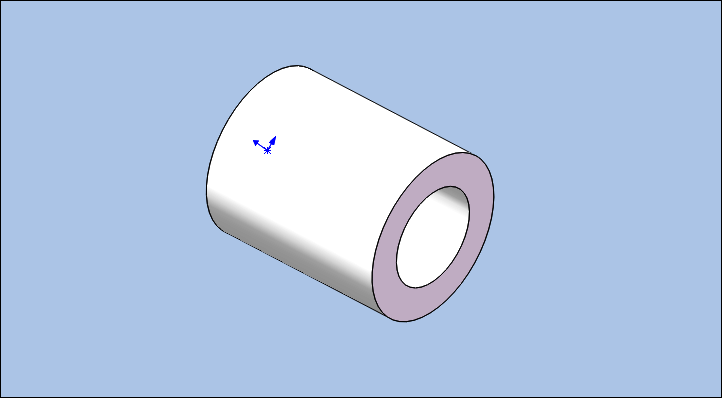

2.插入机架,使其原点与视图区的原点重合。

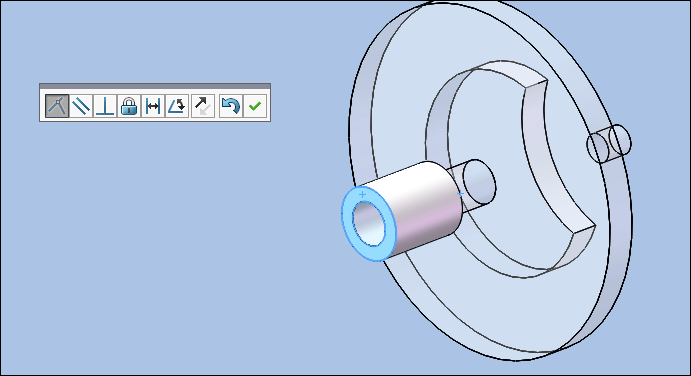

3.插入销轮,添加其与机架的同轴心配合和端面配合。

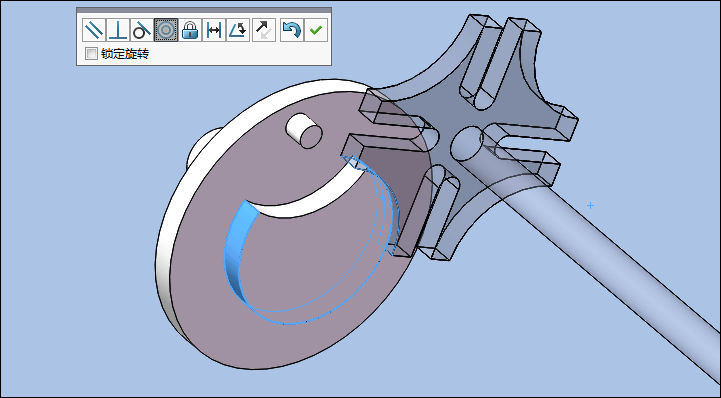

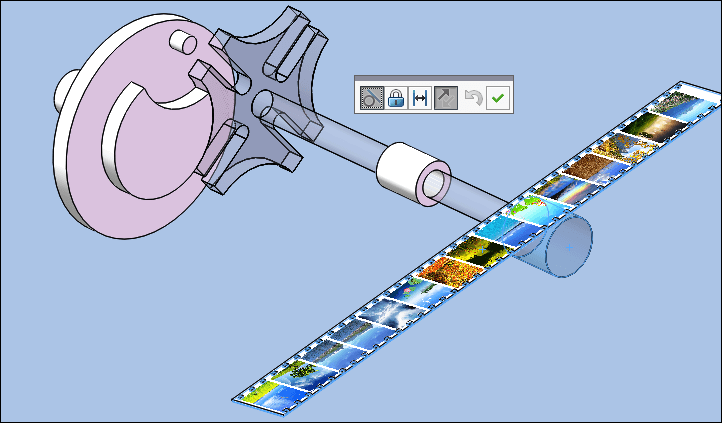

4.插入槽轮,添加下图的圆弧的同轴心配合。
添加端面重合配合。
5.按住Ctrl选择机架,将其拖到视图区即可复制一个机架。添加其与槽轮轴的同轴心配合,鼠标右击选择固定即可将机架作为固定零件。
6.压缩销轮和槽轮的同轴心配合。

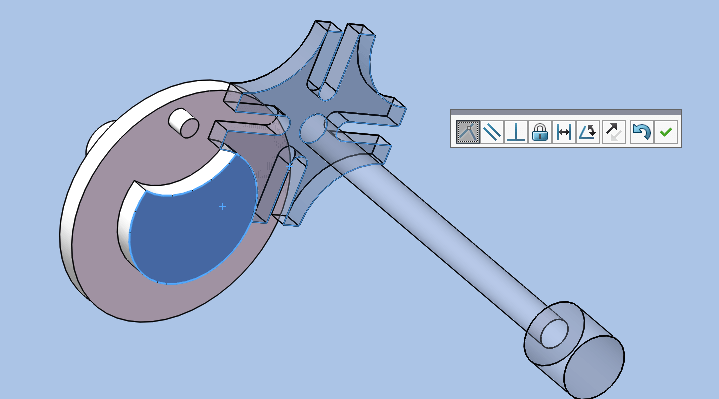

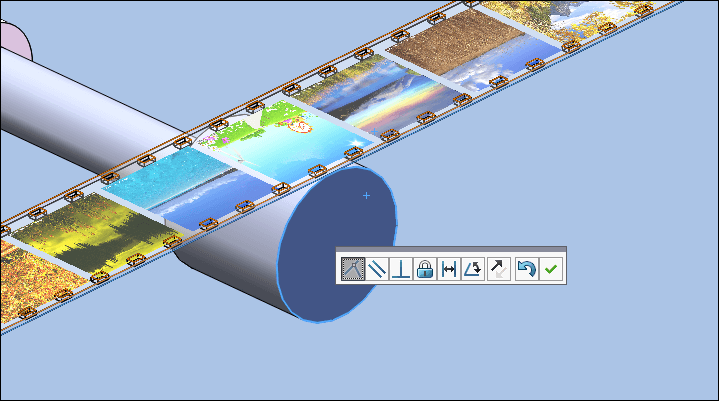

7.插入零件胶片,添加胶片与槽轮的端部圆周面的相切配合。
是胶片与槽轮的端面重合。

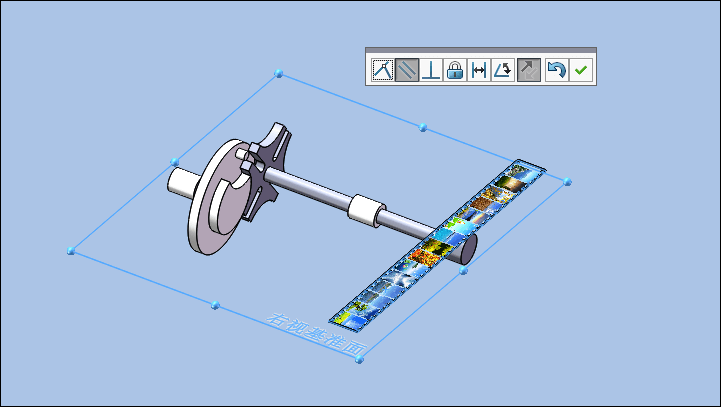

添加胶片和装配图右视基准面的平行配合。

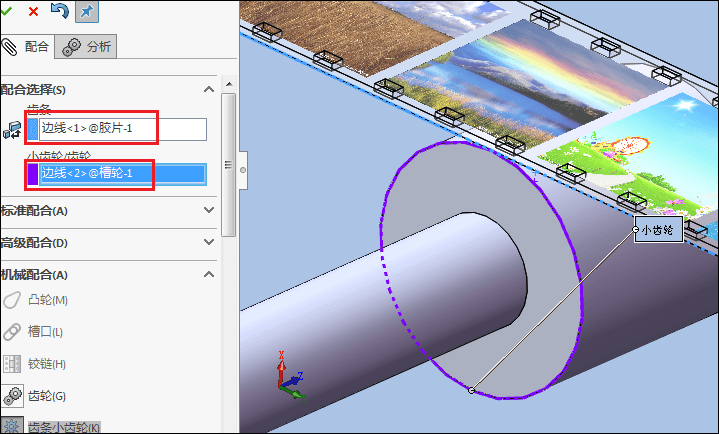

8.添加齿条小齿轮配合,按照下图进行设置。
二、仿真
在装配体界面,将Solidworks Motion插件载入,单击布局选项卡中的运动算例,在算例类型下拉列表中选择【Motion 分析】。

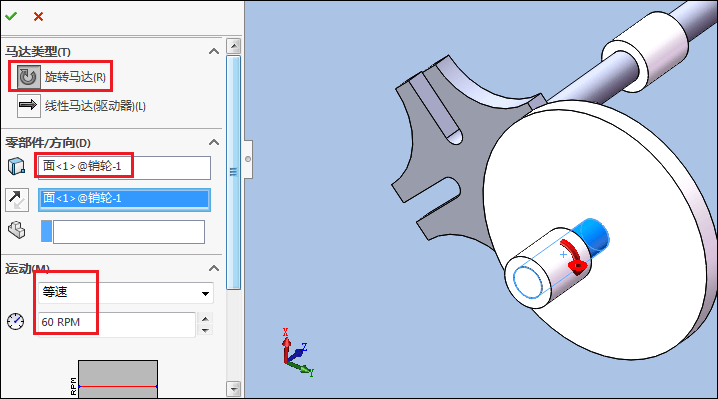

1.添加电机,如下图所示。

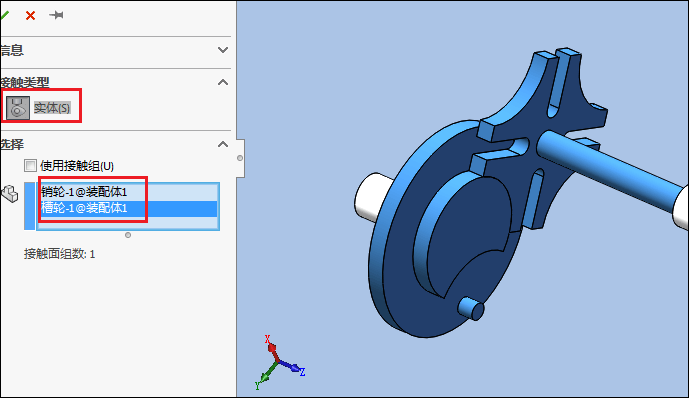

2.添加实体接触。

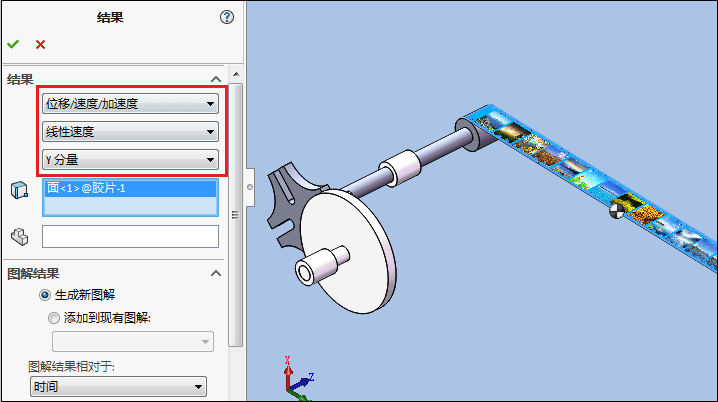

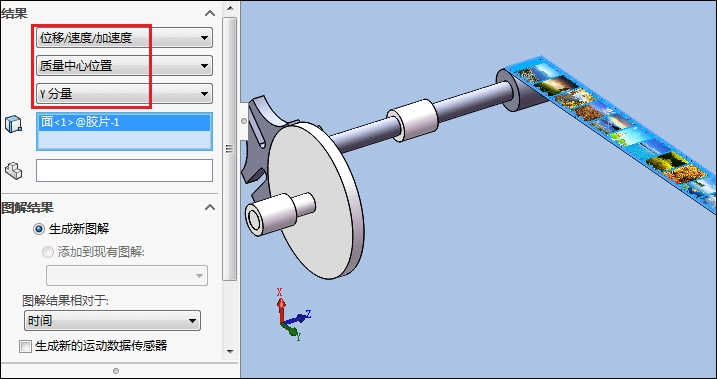

3.单击MotionManager工具栏上的“结果与图解”按钮,按照下图进行设置。

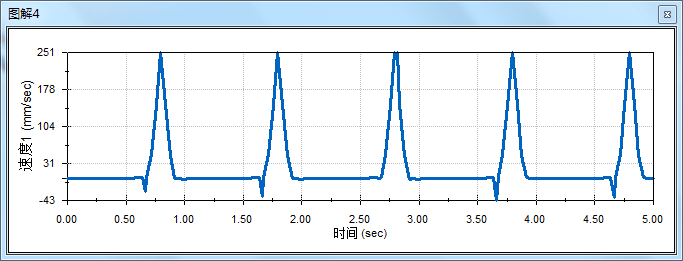

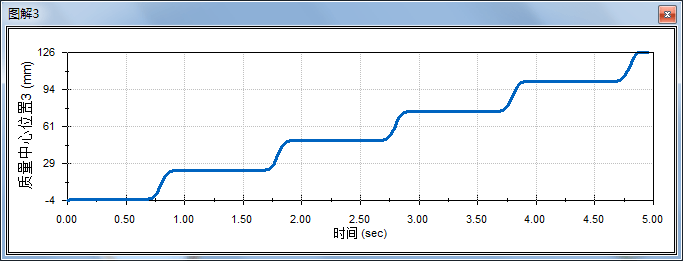

点击工具栏上的计算按钮,即可创建出如下图的图解。
4.同理按照下图进行设置。
模型下载:
