文章末尾下载模型
1.新建组件。

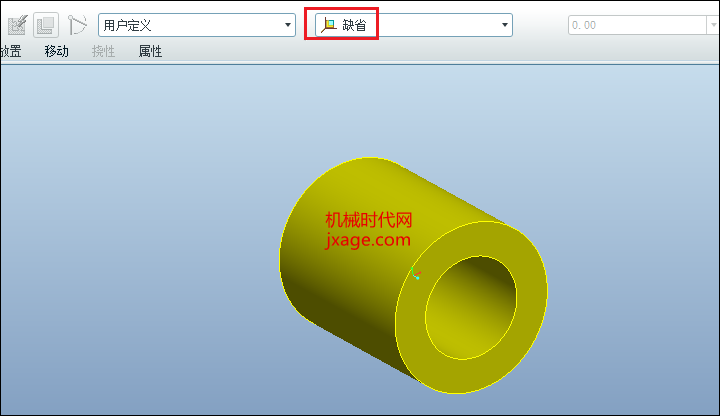

2.添加机架,以缺省的方式进行放置。

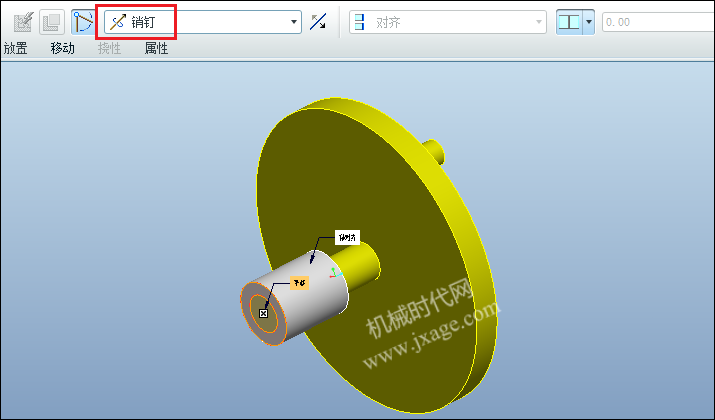

3.添加销轮,与机架采用销钉连接,如下图。

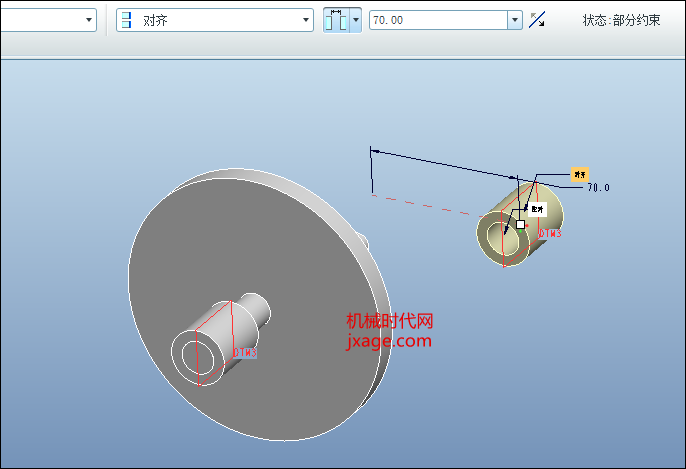

4.再次添加机架,其与第一个机架采用下面的配合方式,这样这两个机架就会成为一个固定的零件。

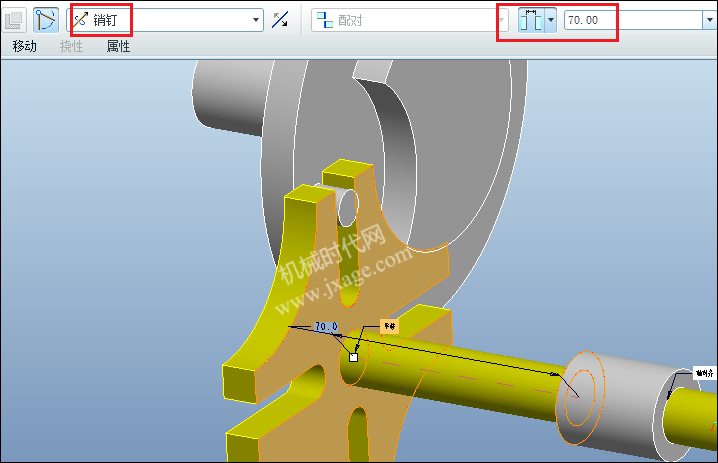

5.添加槽轮,其与第二个机架进行销钉连接,如下图所示。

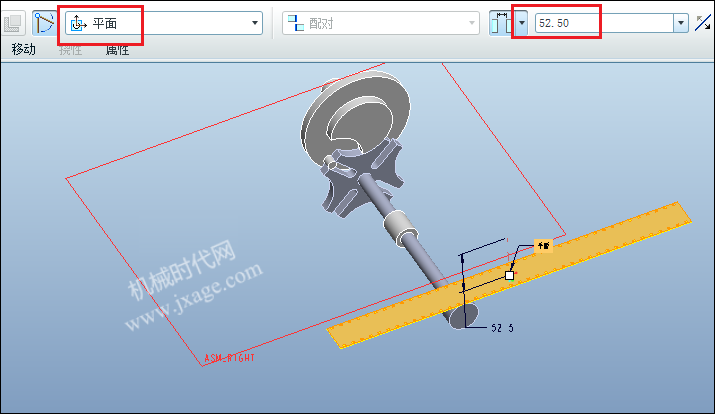

6.添加胶片,添加一个平面连接,选择胶片的上表面和ASM_RIGHT,为了与槽轮的端面圆周面相切,距离设置为52.5。

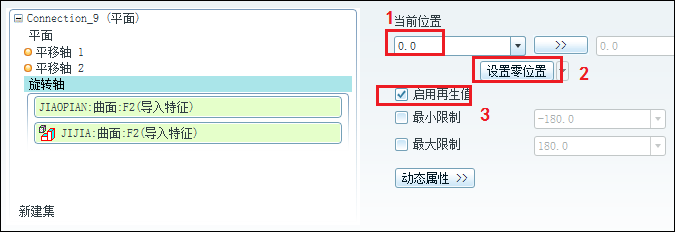

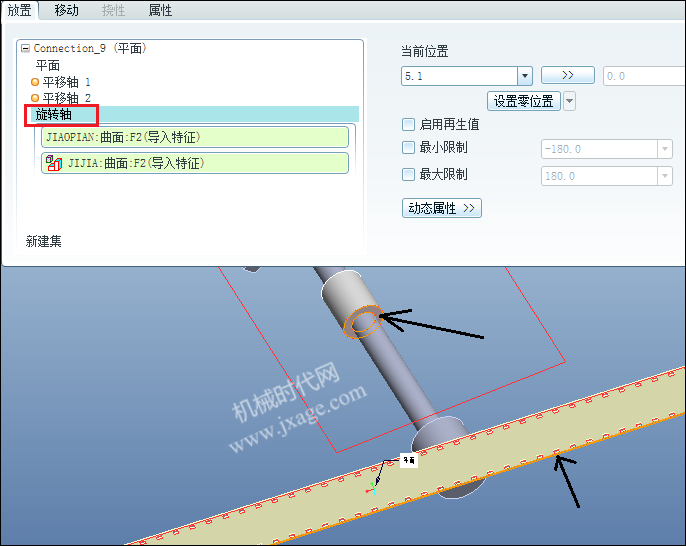

点击【放置】-旋转轴,选择下面的两个平面,我们可以看到这两个平面的夹角为5.1°,我们手动输入0,点击设置零位置并勾选再生值。

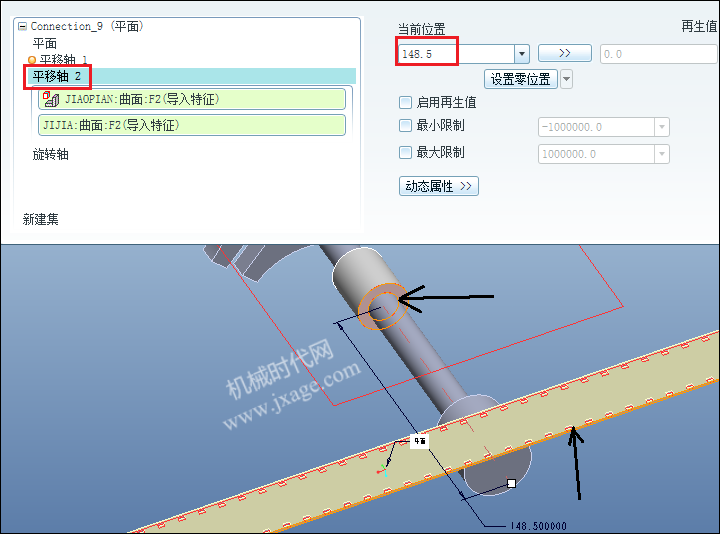

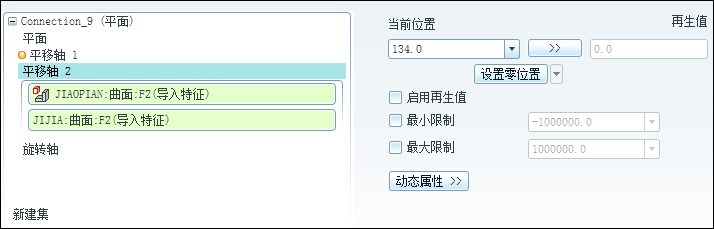

点击平移轴2,选择下图所示的两个平面,当前的距离为148.5,我们手动输入134并点击设置零位置和勾选启用再生值。

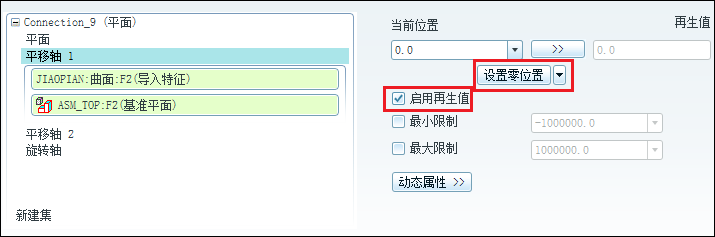

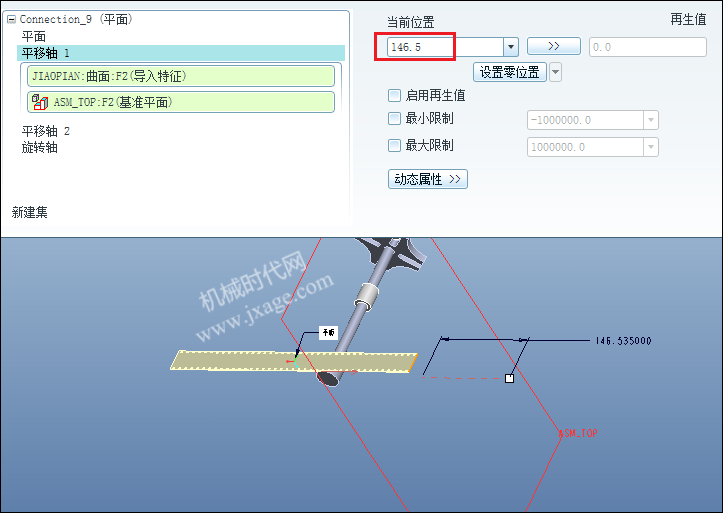

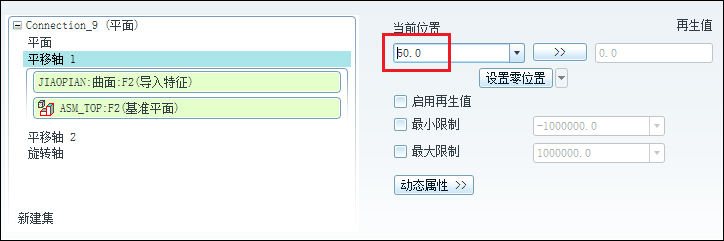

点击平移轴1,选择下面的两个平面,按照下图进行设置。
点击新建集,再次创建一个平面连接,选择下面的两个平面。
弹出如下的窗口,点击是。

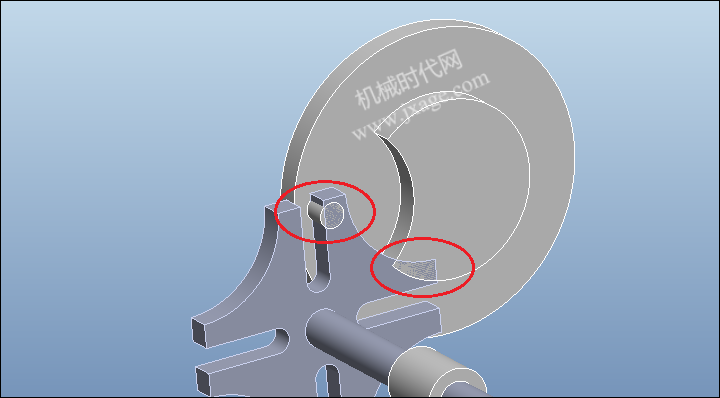

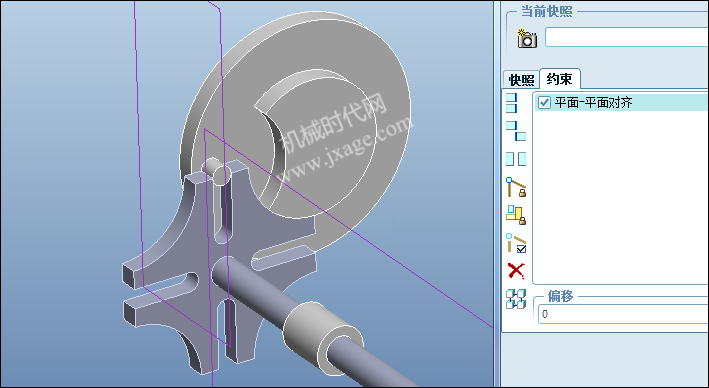

7.我们会发现销轮和槽轮之间有干涉,我们可以点击拖动元件按钮进行对齐。
完成装配。
8.点击应用程序-【机构】,进入机构环境。

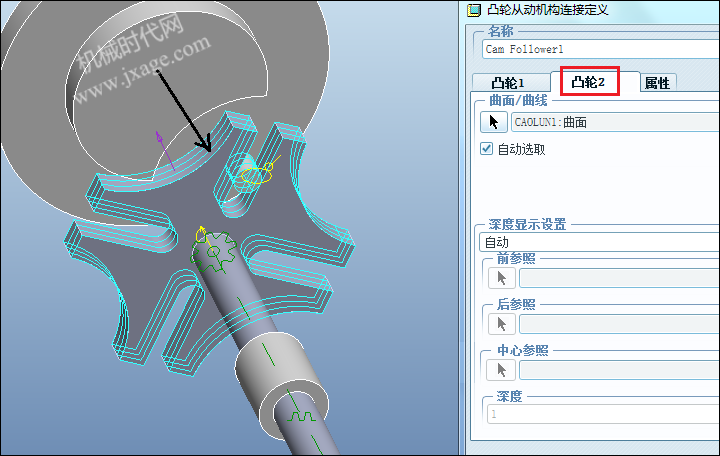

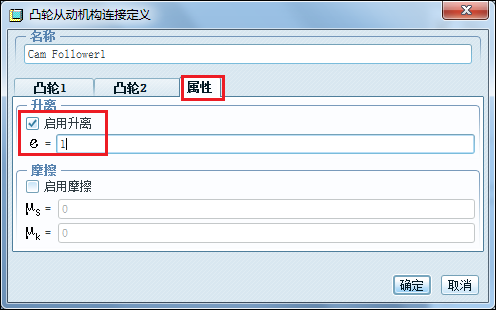

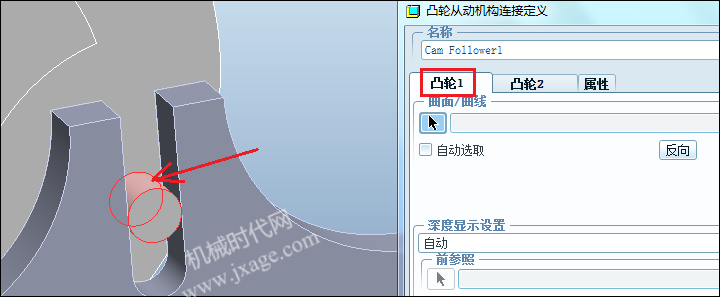

9.添加凸轮连接。按照下图进行设置。

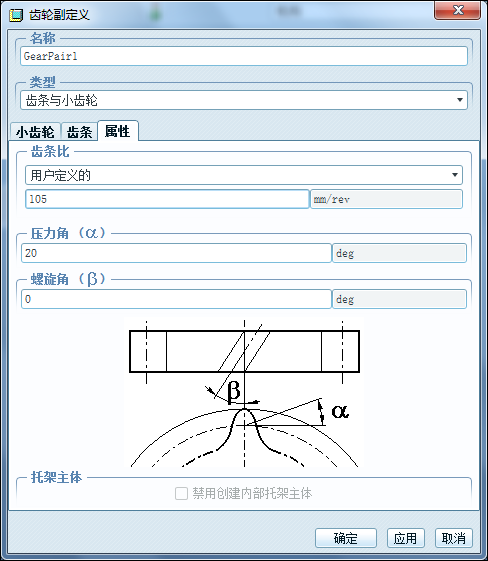

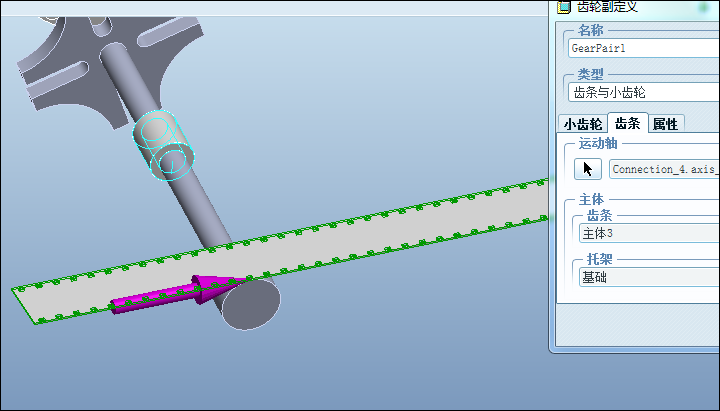

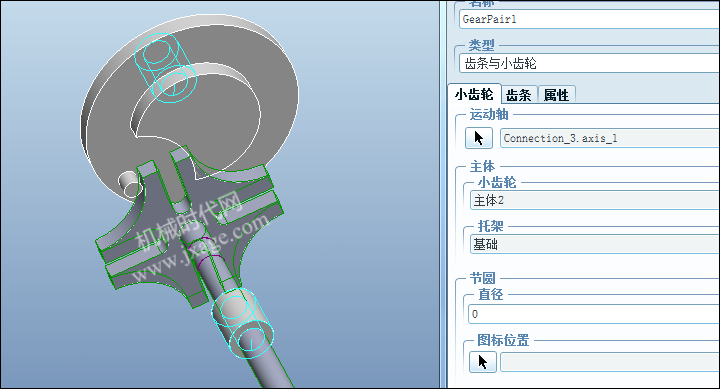

10.添加齿轮连接,类型选择齿条与小齿轮。小齿轮选择槽轮的运动轴。

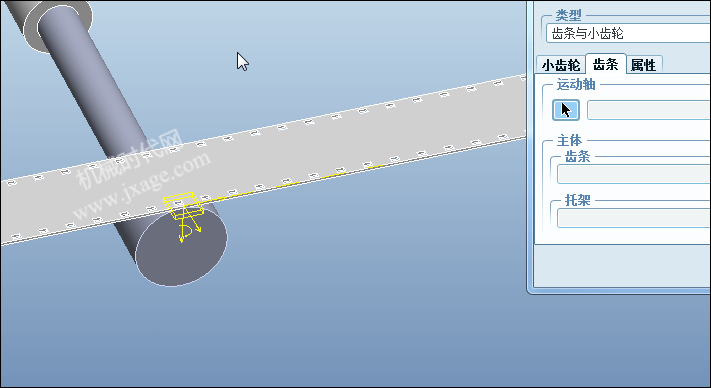

齿条选择平面连接沿胶片运动方向的运动轴。
齿条比输入105mm/rev,即齿轮每圈可以使齿条移动105mm。

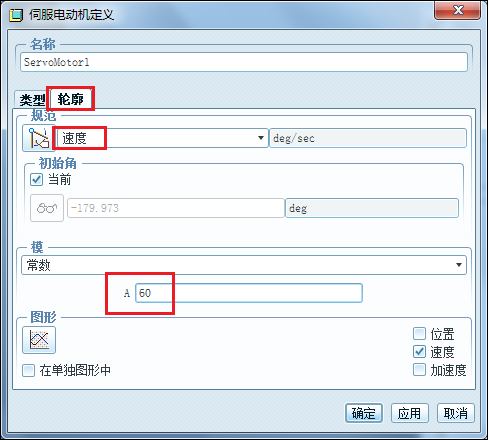

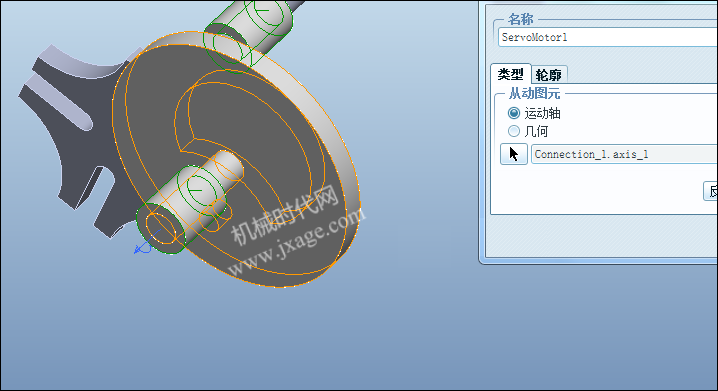

11.添加伺服电机,选择销轮的运动轴添加电机。
参数如下。

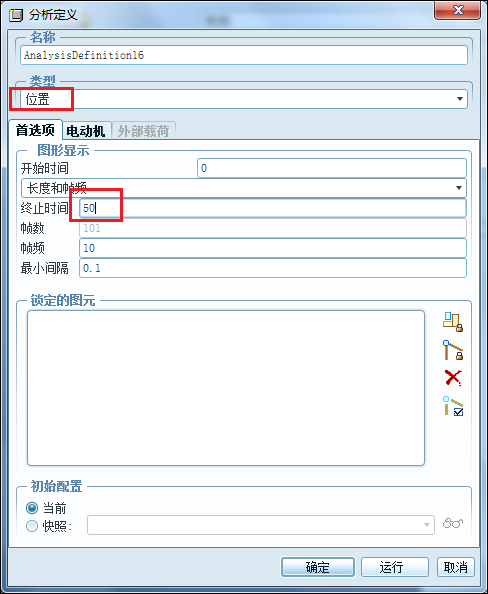

12.点击机构分析,时间输入50s,点击运行。
