SolidWorks斑马条纹如何使用？

SOLIDWORKS的斑马条纹是一个强大的工具，可以直观地分析和观察模型的曲率。它们特别适用于识别模型中可能存在不平坦表面或不规则性的区域。有了斑马条纹，我们可方便地查看曲面中小的褶皱，并且可以检查相邻面是否相连或相切，或具有连续曲率。

下面将介绍如何在SOLIDWORKS中使用斑马条纹。

1.启用斑马条纹

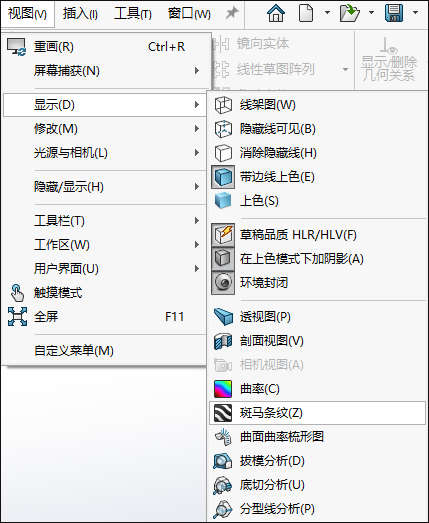

启用斑马条纹非常简单。在打开要分析的零件文件后，点击“视图”-“显示”-“斑马条纹”，这样我们就可以在模型上看到斑马条纹。

我们还可以通过在命令管理器中切换到“评估”选项卡并选择“斑马条纹”来激活该命令。

2.调整条纹宽度和密度

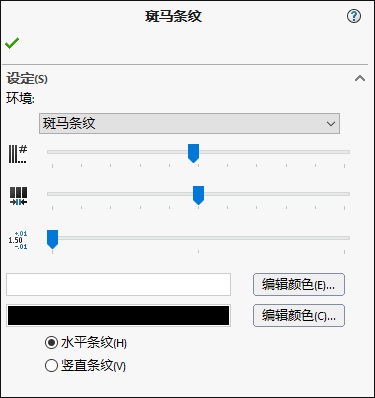

一旦打开斑马纹，相关设置将显示在属性管理器中。我们可以根据需要调整条纹数和宽度，并且还可以将条纹的方向从垂直调整为水平。

3.分析模型

启用斑马条纹并调整设置后，即可对模型进行分析。通过直观地分析条纹，可以轻松识别模型中的曲率类型。如果条纹相接但方向急剧变化，表示存在相切的曲线。如果条纹相接并平滑延续，表示整个零件的曲率是连续的。这有助于识别模型中表面不平滑或可能存在不规则的区域。

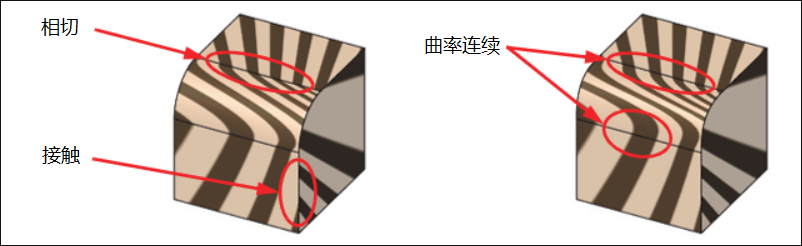

1. 接触：斑马条纹在边界不匹配。
2. 相切：斑马条纹在边界匹配，但在方向上有大变化。
3. 曲率连续：斑马条纹继续平稳地穿越边界。
