方法：
1.新建零件。

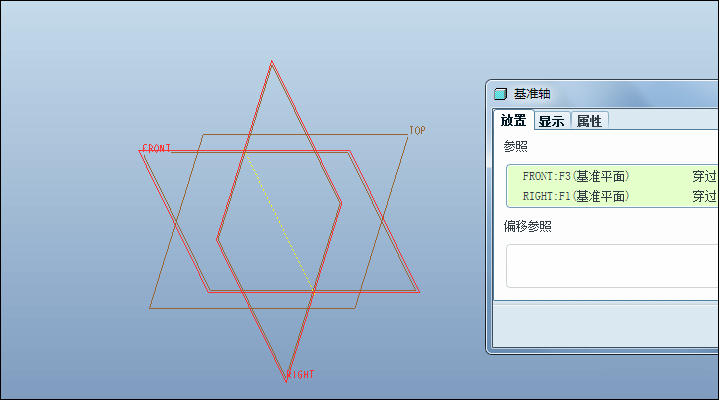

2.创建基准轴，如下图。

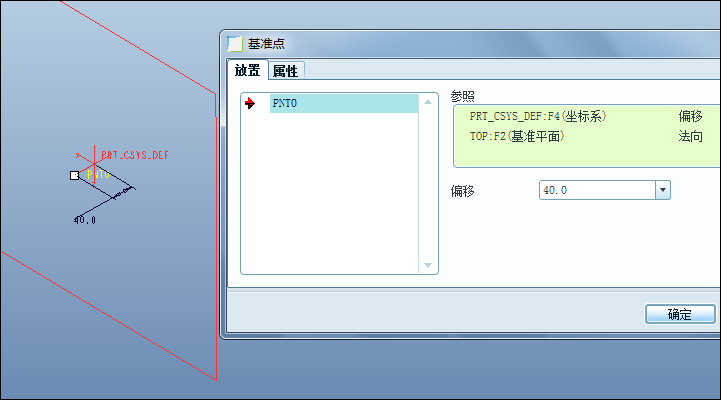

3.创建基准点。

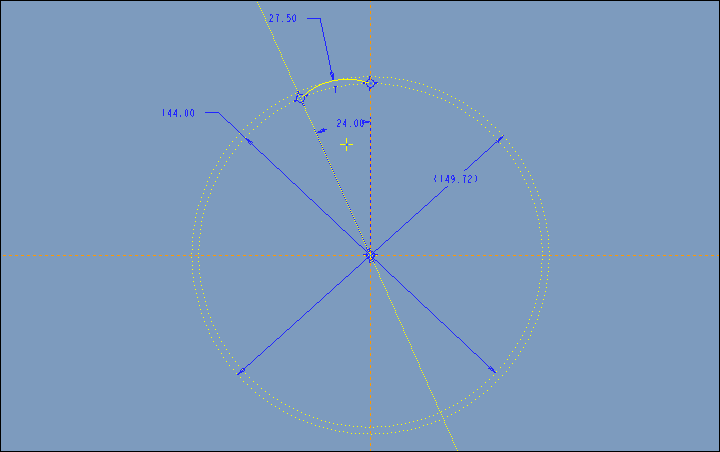

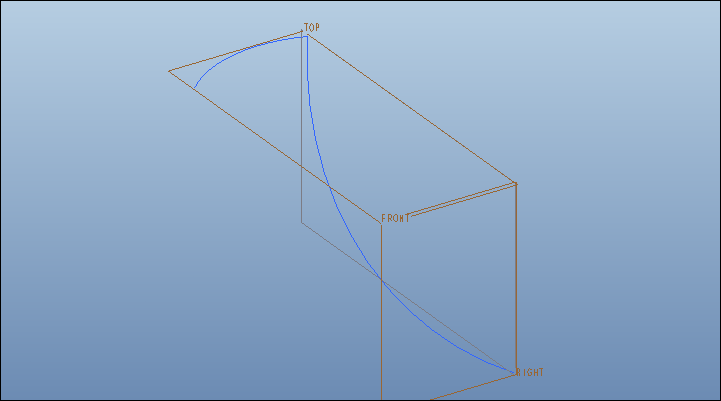

4.在TOP平面绘制如下的草绘。

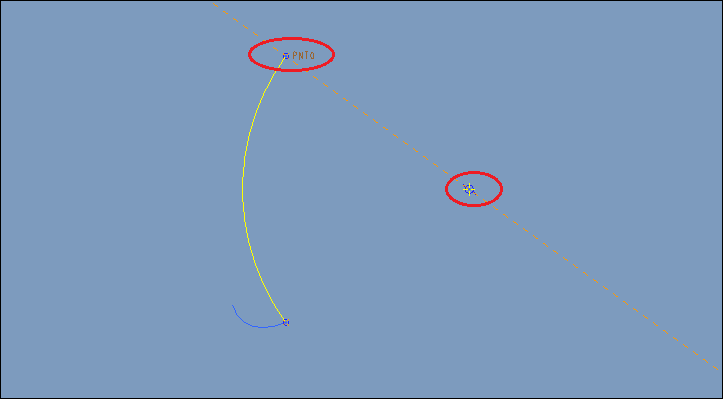

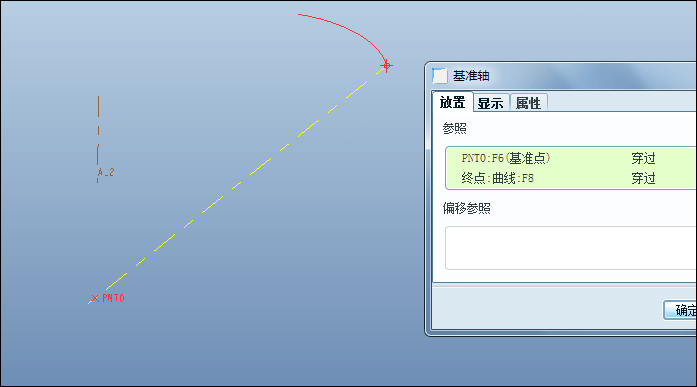

5.创建基准点轴和基准平面。过第3步的基准点和上一个草绘的一端，创建一个基准轴。

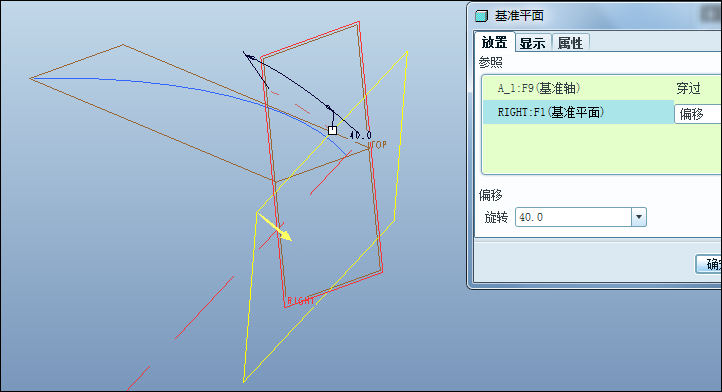

创建基准平面，该基准平面是RIGHT平面绕上一步的基准轴旋转40得到的。
6.在上一步的基准平面上绘制如下的草绘。
完成。

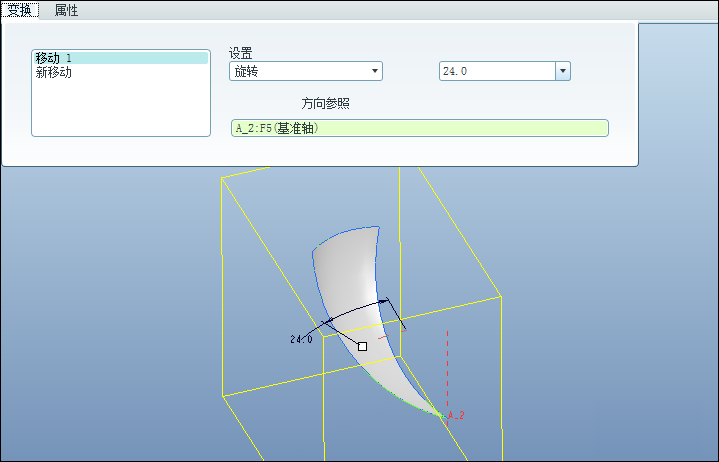

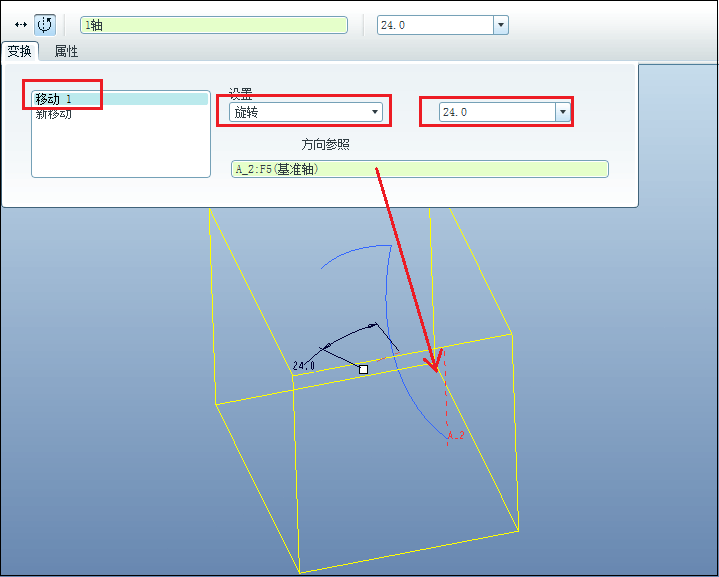

7.点击右上角的过滤器选择几何，再选择上一步的曲线，点击【复制】，最后点击选择性粘贴，按照下图进行设置，将曲线，绕第2步的基准轴旋转24°。

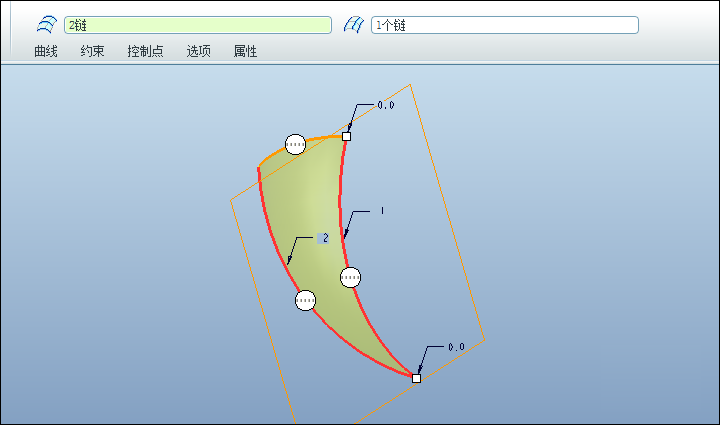

8.点击边界混合，创建下面的曲面。
9.按住ctrl选择上面创建的特征，鼠标右击选择【组】，如下图。
10.接下来我们可以将曲面进行阵列。我们可以直接进行轴阵列，也可以进行尺寸阵列。这里我们选择后者。尺寸阵列需要相应的驱动尺寸，因此我们需要创建一个尺寸，如何创建呢？我们可以选择曲面，按住Ctrl+C，再点击选择性粘贴，按照下图进行设置，即可复制出一个曲面。
完成。
11.通过上一步的操作，我们就可以创建一个角度尺寸，就可以使用尺寸阵列。按照下图所示，选择角度24,数量为14（排除最初的边界混合曲面），点击完成。

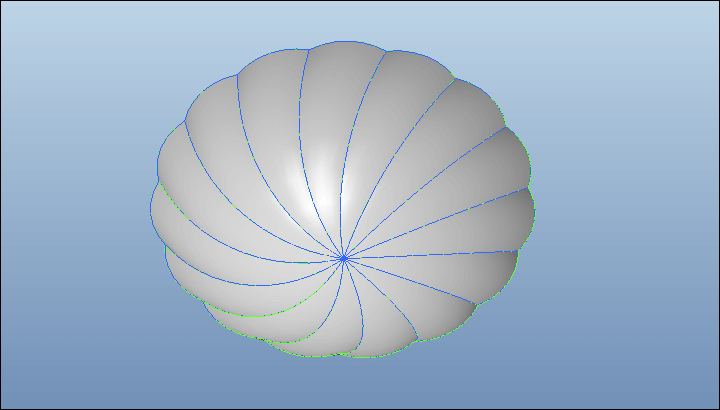

12.将所有的曲面进行合并。

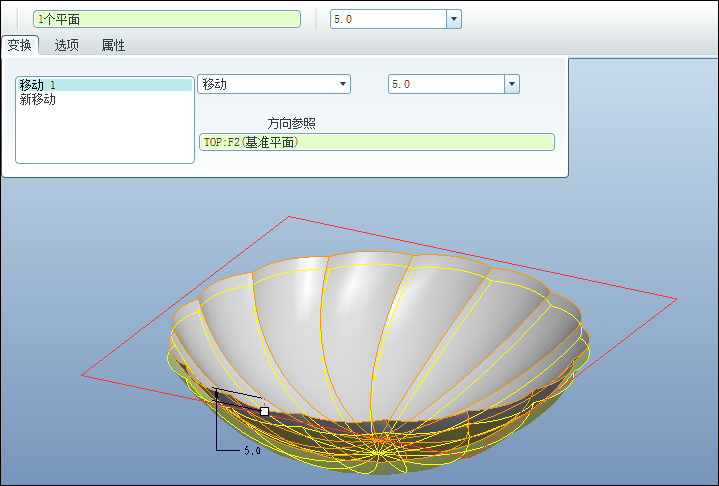

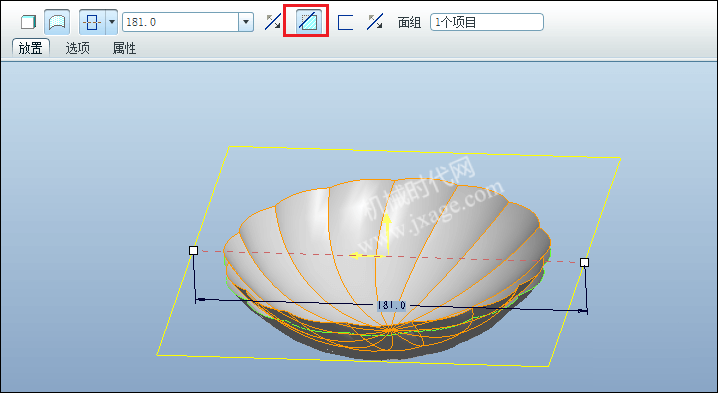

13.选择合并的曲面，按住Ctrl+C，再点击选择性粘贴，按照下图对曲面进行移动，移动距离为5。

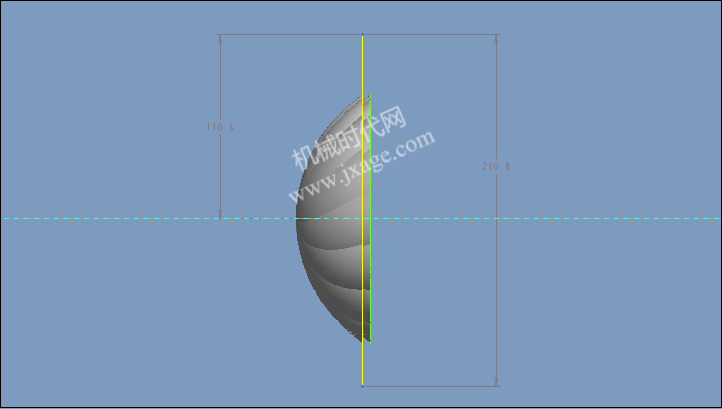

14.点击拉伸，类型为曲面和切除材料，选择合并曲面作为被切除曲面。绘制如下的草绘。
切除之后即可将上下两个曲面的端面平齐。

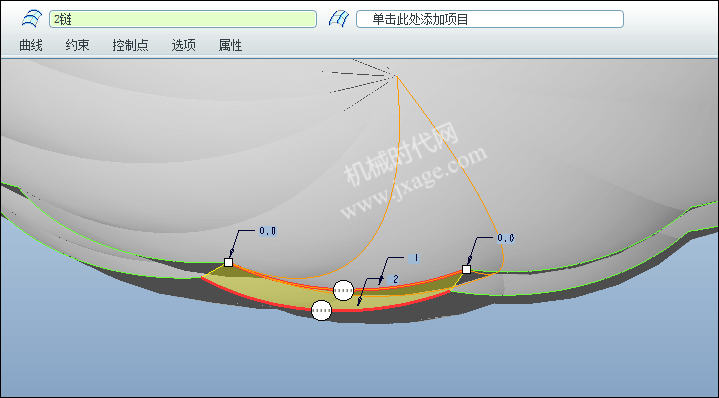

15.点击边界混合，选择下面的边界创建曲面。

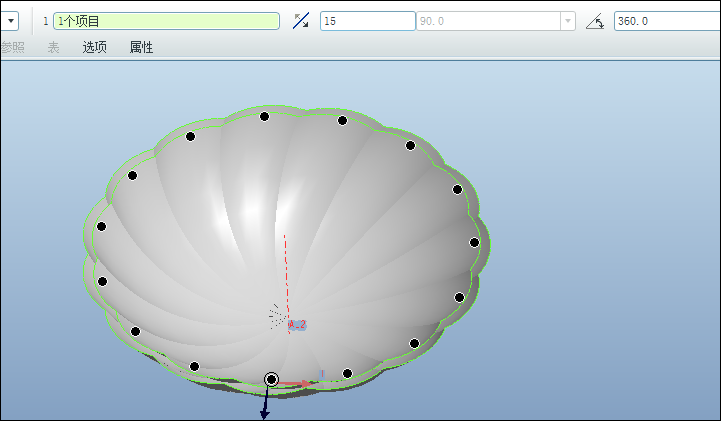

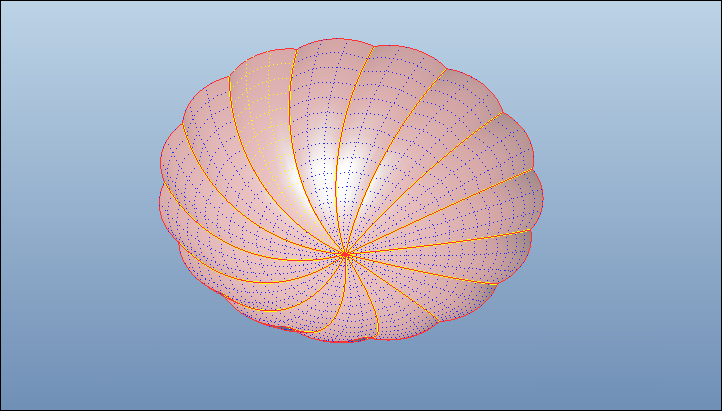

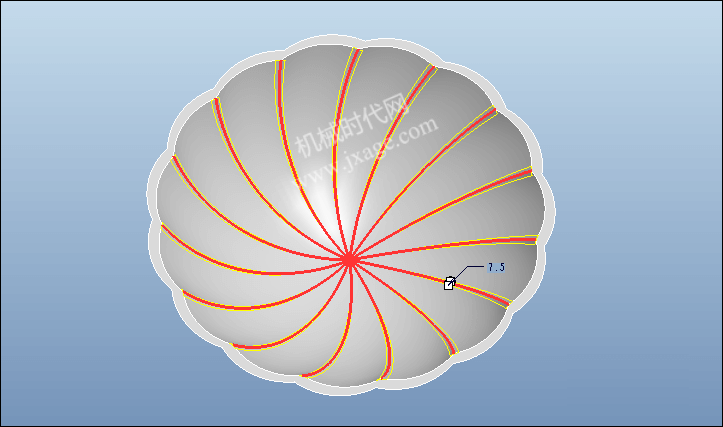

16.将上一步的曲面进行轴阵列，数量为15。
17.将所有的曲面进行合并。
18.实体化。
19.接下来进行倒圆角。

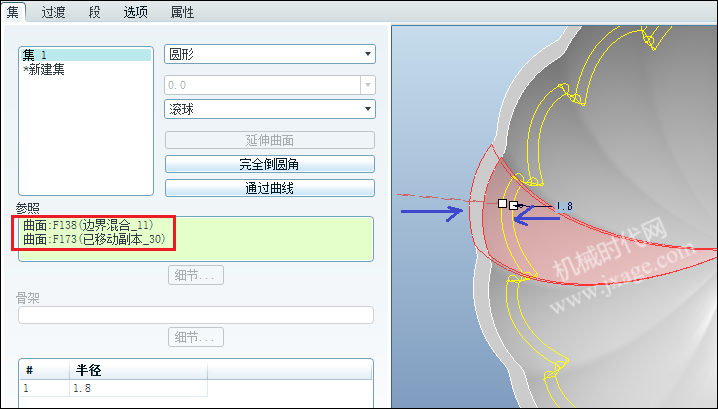

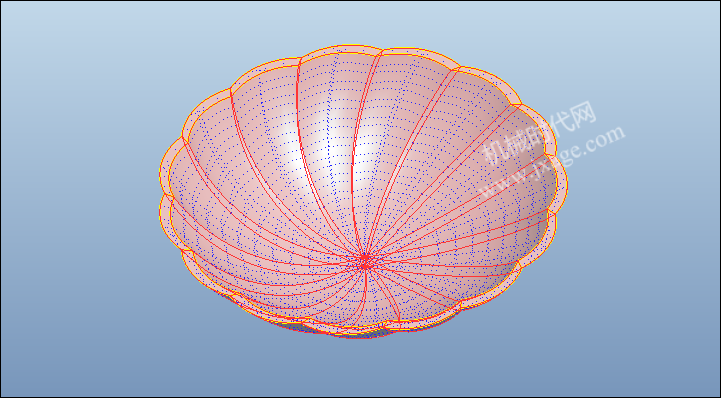

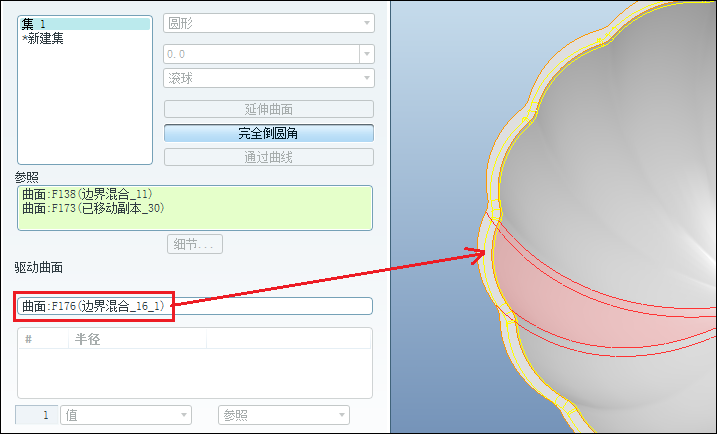

20.进行完全倒圆角。点击倒圆角按钮，如下面的参照栏，通过过滤器选择下面蓝色箭头所指的曲面，也就是杯子的内壁和外部曲面。
驱动曲面选择这两个曲面之间的边界混合曲面。

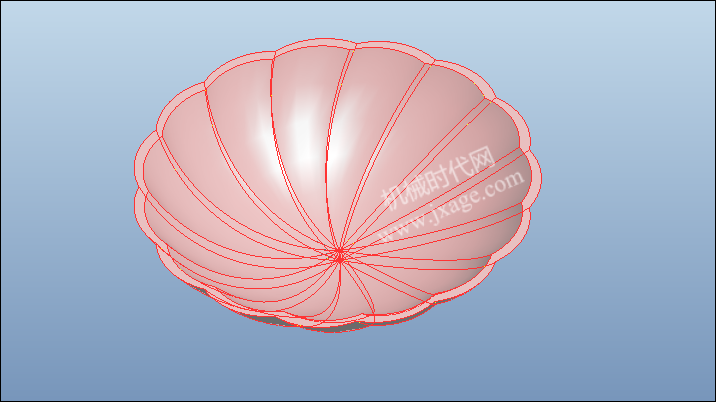

完成。

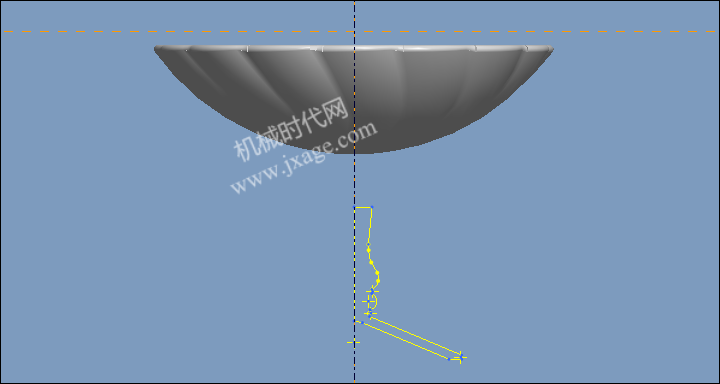

21.进行旋转操作，具体尺寸自定，这不是重点。

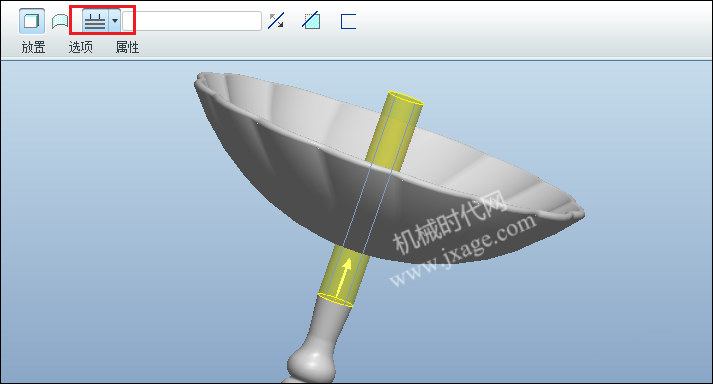

22.拉伸。
23.倒角。
完成。
