Proe3D四连杆机构仿真

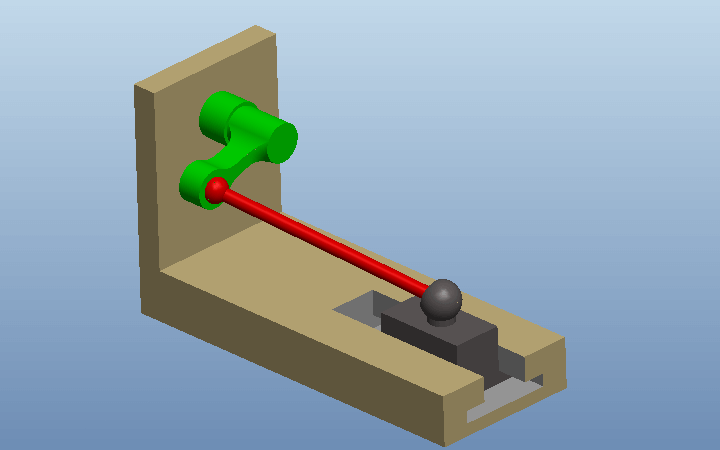

最终结果如下图所示：

文章末尾下载模型

方法：

1.新建组件。

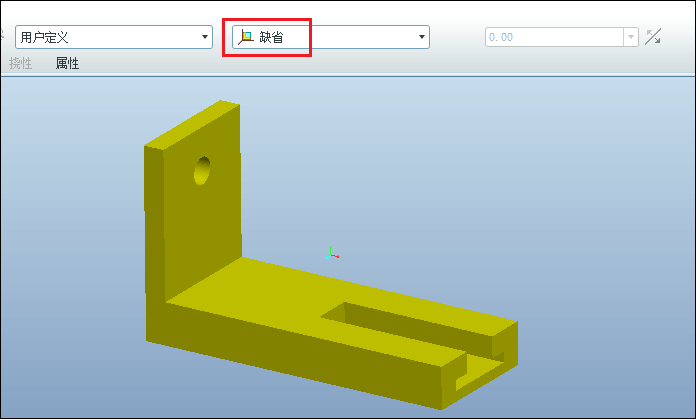

2.插入support，以缺省的方式进行放置，如下图。

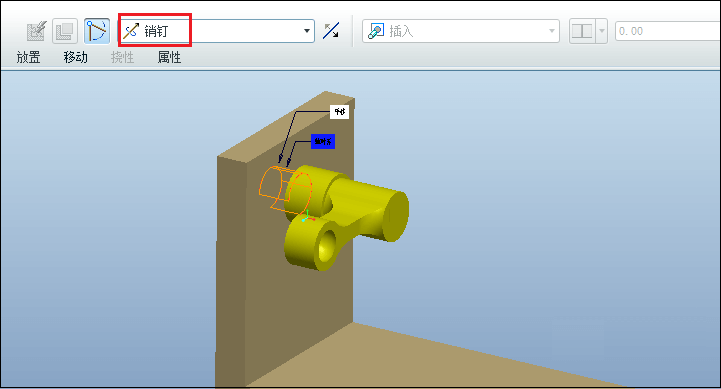

3.插入LEVERARM次装配体，选择销钉连接，如下图。

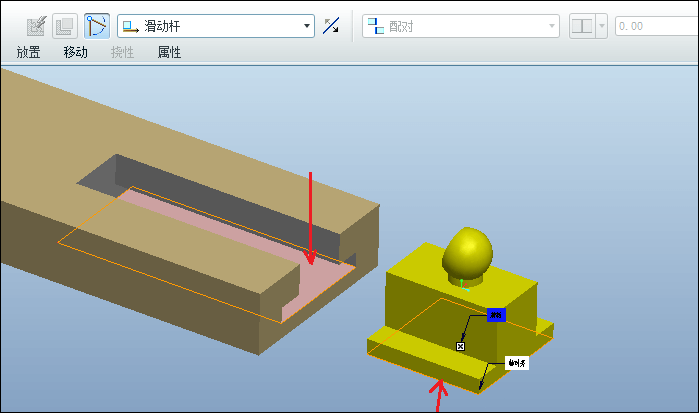

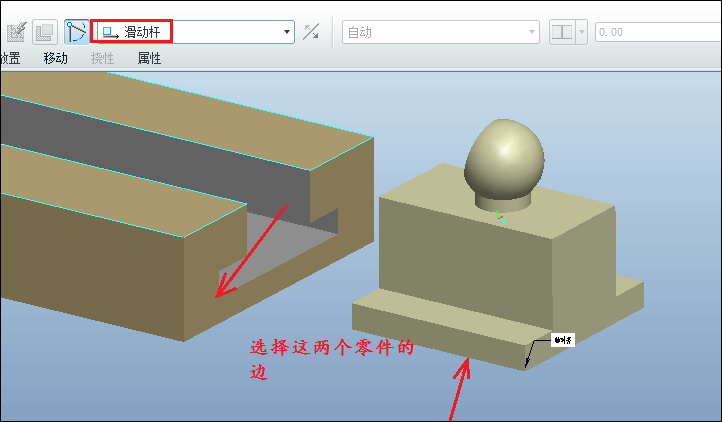

4.插入SLIDERBLOCK，选择滑动杆连接，选择下图红色箭头所指的两个边。

再选择下图所示的两个平面。

5.插入LINKAGE，选择球连接，分别选择LINKAGE上的基准点和LEVERARM的基准点。

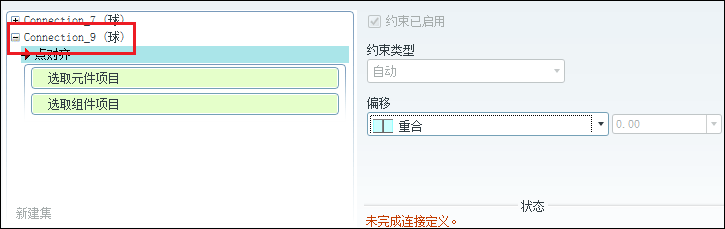

点击【放置】-【新建集】，再次选择一个球连接。

依次选择linkage和SLIDERBLOCK上基准点。整个装配完成。

6.点击【应用程序】-【机构】，进入机构环境。

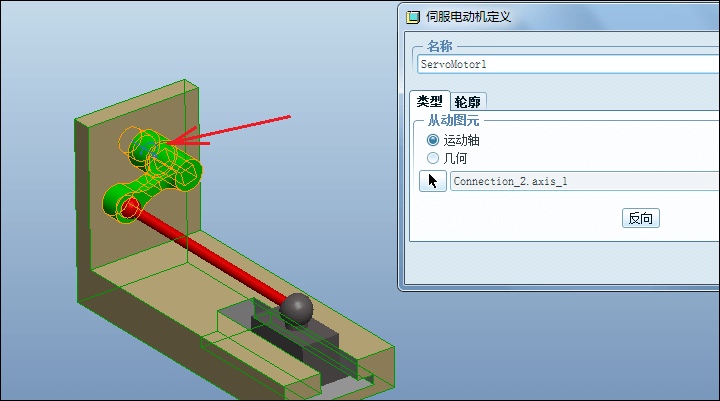

7.点击右侧的工具栏的伺服电机，添加伺服电机。选择下图的红色箭头所指的连接作为运动轴。

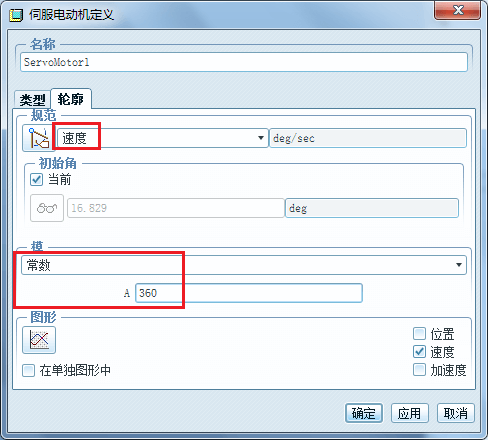

设置电机的参数，如下图所示。

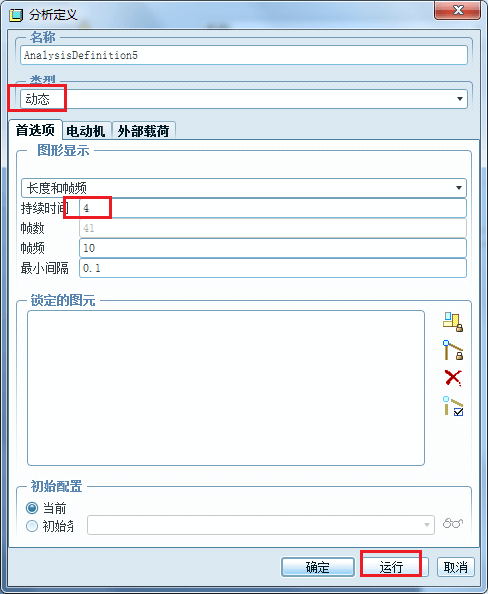

8.点击【机构分析】，类型选择动态，持续时间设置为4秒。点击运行按钮。

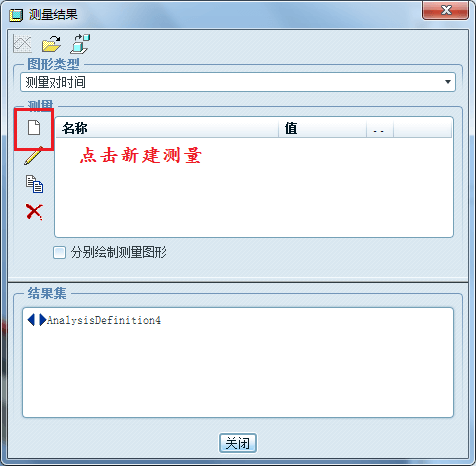

9.点击测量按钮，点击下图所示的按钮，新建一个测量。

测量名称为速度，类型选择速度。

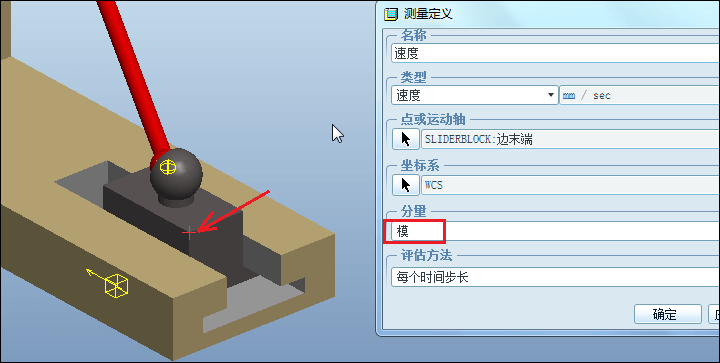

选择SLIDERBLOCK的一个顶点作为测量对象，如下图。

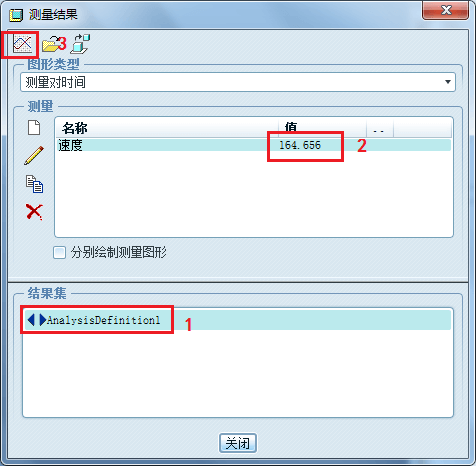

点击确定之后，我们可以看到速度值。点击结果集中的分析，再选择速度，最后点击右上角的图表按钮，即可创建速度图表。

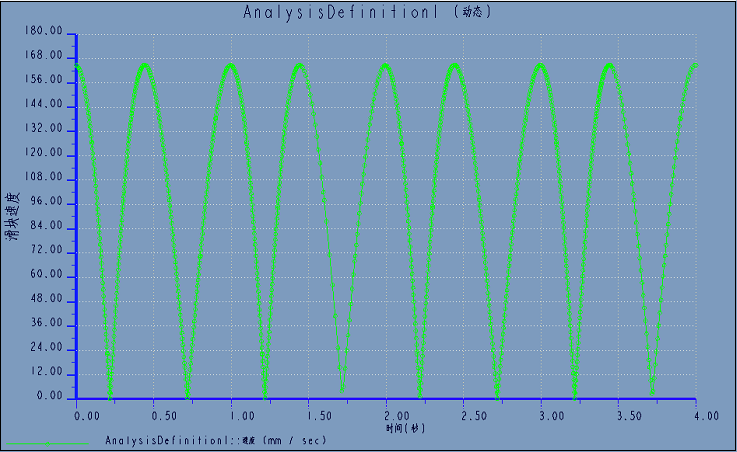

下图就是SLIDERBLOCK的速度图表。

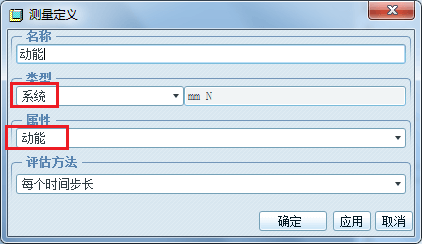

再次新建一个测量，名称输入动能，类型选择系统，属性选择动能，点击确定。

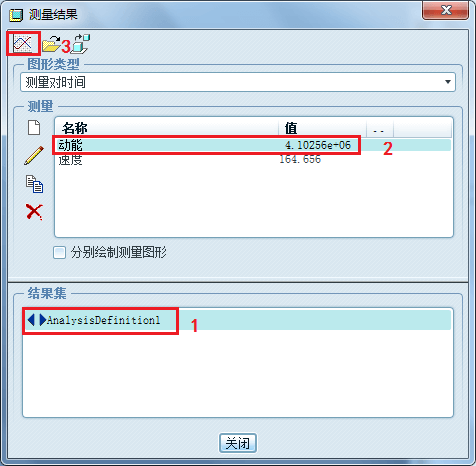

我们可以看到我们新建的两个测量都产生了相应的值。利用上面的方法即可创建动能的图表了。

最终结果如下图所示。
