Proe曲面建模（22）：鸡蛋托盘

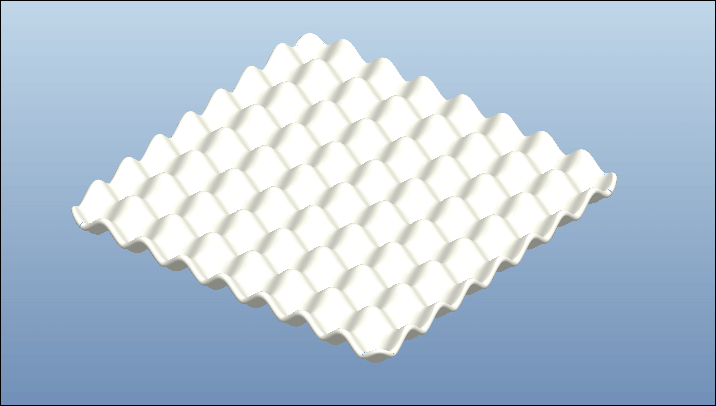

最终结果如下：

文章末尾下载模型

方法：

1.新建一个零件文件。

2.点击【插入】-【模型基准】-【曲线】，弹出下面的菜单，选择【从方程】-【完成】，选择基准坐标系，类型选择笛卡尔。

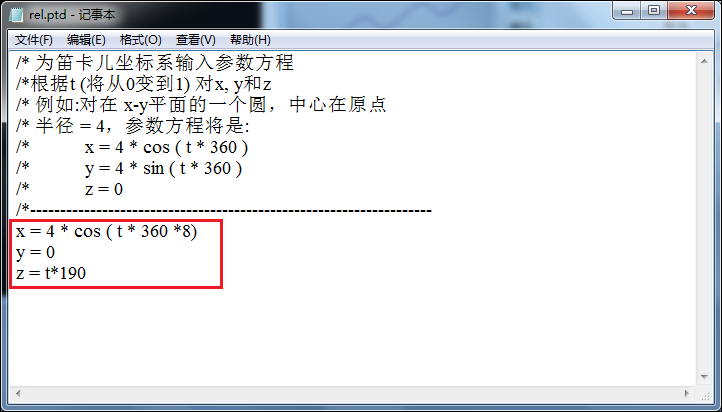

在弹出的文本窗口中输入一下的方程：

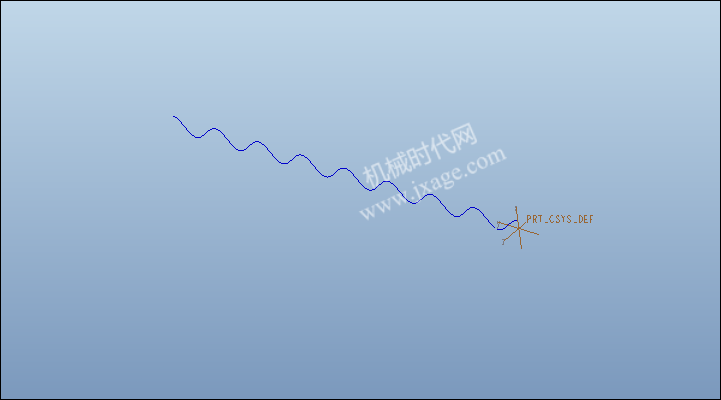

将方程进行保存并关闭，完成之后如下图所示。

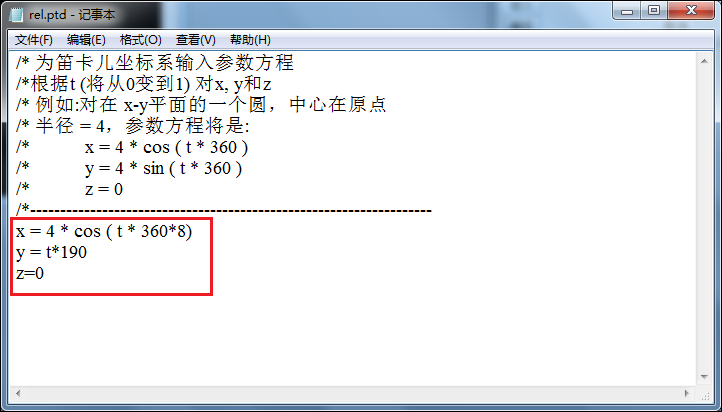

3.采用同样的操作，再次创建一个曲线，曲线的方程如下：

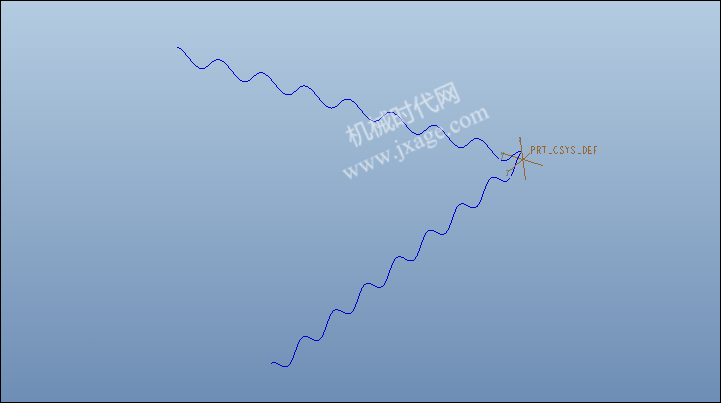

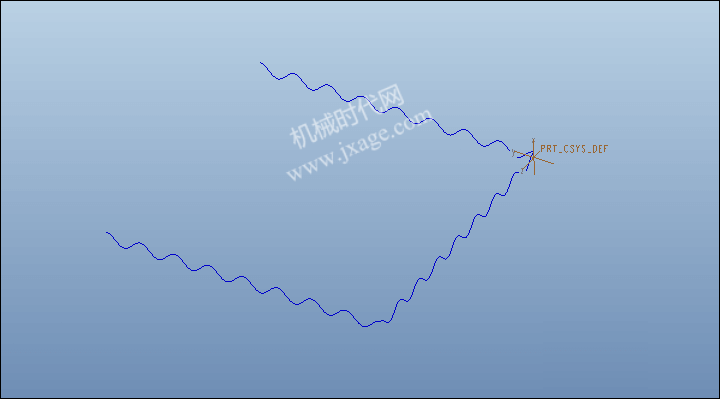

完成后如下。

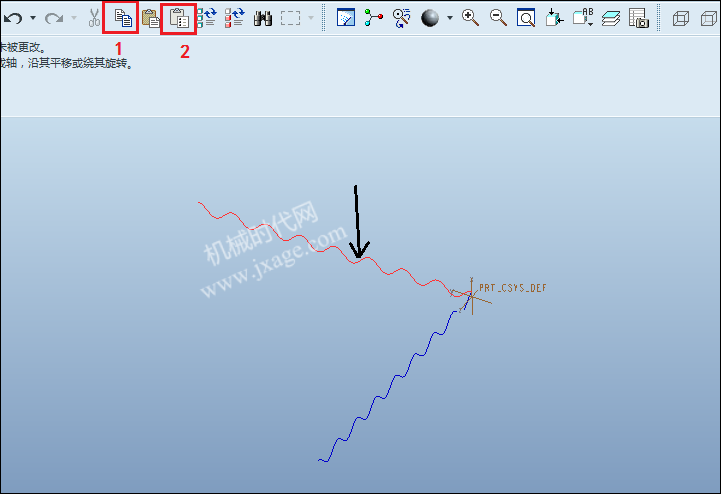

4.选择下图黑色箭头所指的曲线，依次点击【复制】和【选择性粘贴】。

勾选“对副本应用移动/旋转变换”，点击确定。

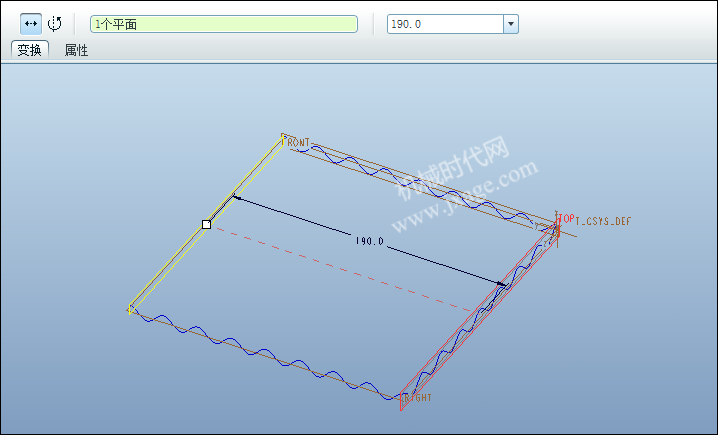

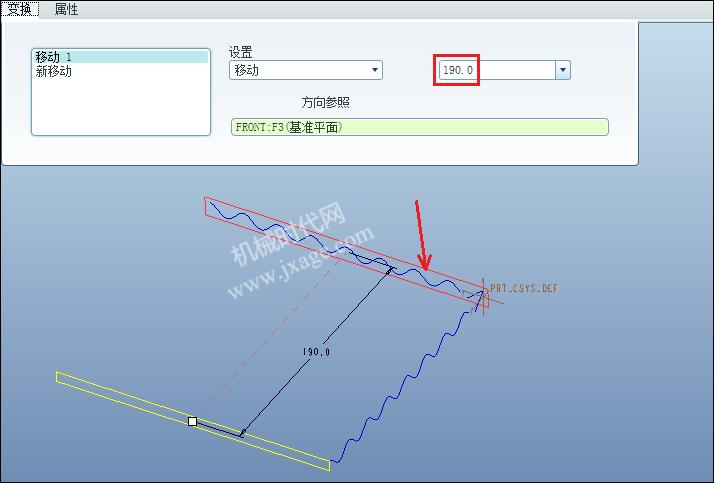

选择下图红色箭头所指的基准平面作为移动的方向参照，移动距离为190。

完成。

5.采用第4步的方法，再次对第3步创建的曲线进行选择性粘贴，移动距离为190。

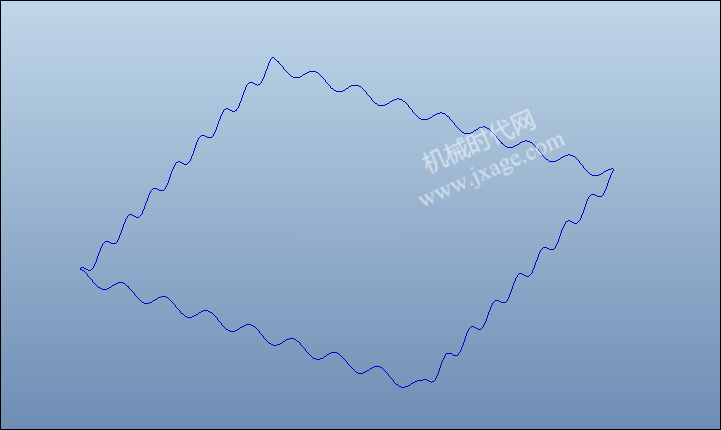

完成。

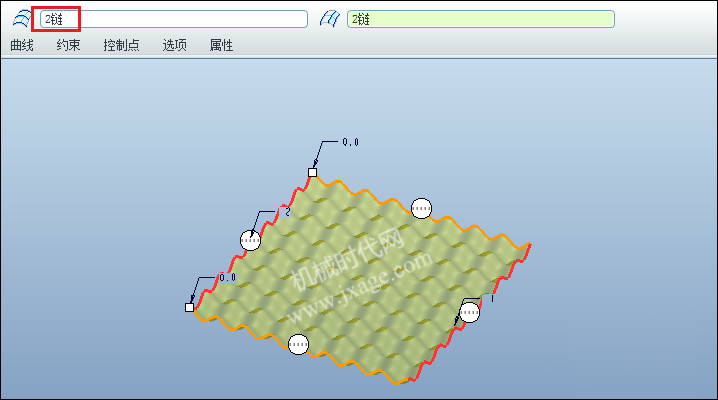

6.点击【边界混合】，按照下图依次选择相对的两条边界作为方向一和方向二。

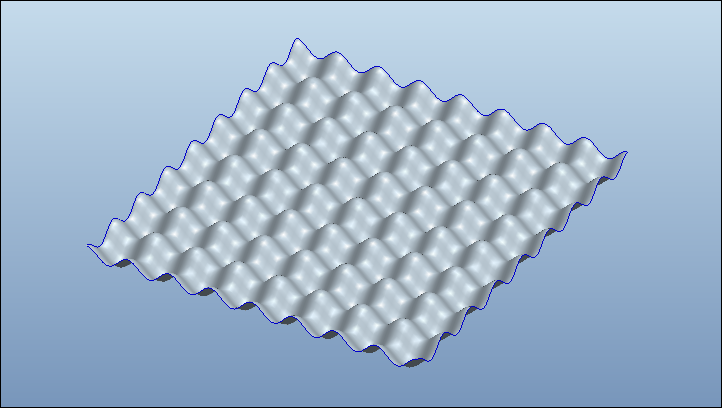

完成。

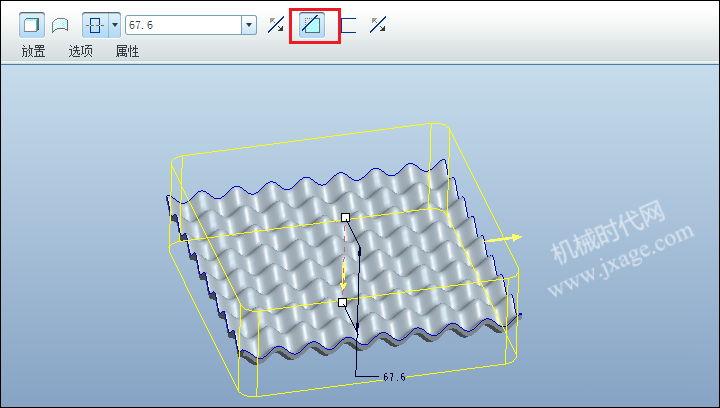

7.选择边界混合曲面，点击【编辑】-【加厚】，厚度为4，点击选项，选择自动拟合，点击完成。

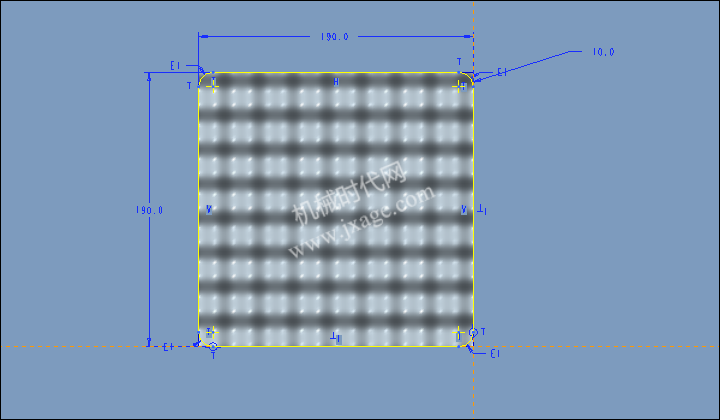

8.点击拉伸，类型为切除材料，绘制如下的草绘，目的是切除四个角。

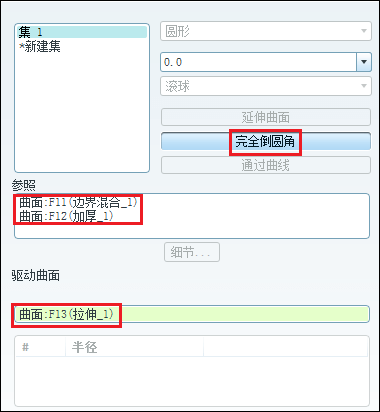

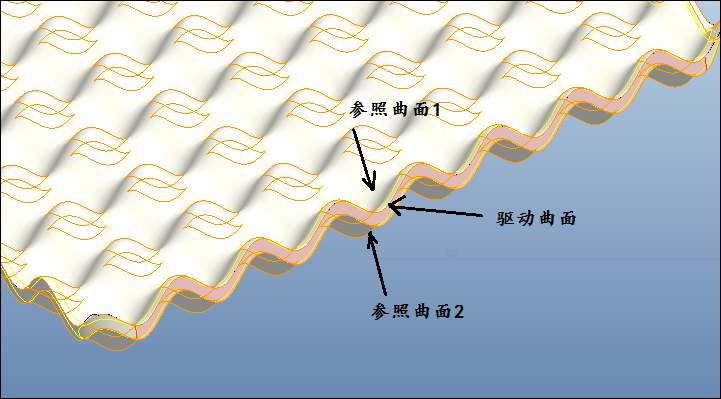

9.完全倒圆角。点击圆角命令，选择边界混合曲面和加厚的另一侧曲面作为参照曲面，驱动曲面选择两个曲面之间的曲面，如下图所示。

最后完成如下图：
