下面我们通过一个L形支架为例，支架的拐角处有一个圆角，圆角半径非常小，可以将其忽略。我们将对带有圆角和不带圆角的模型进行分析求解，讨论它们的区别。本文先在忽略圆角的情况下通过局部网格控制策略对模型进行分析。
文章末尾下载练习模型
方法：

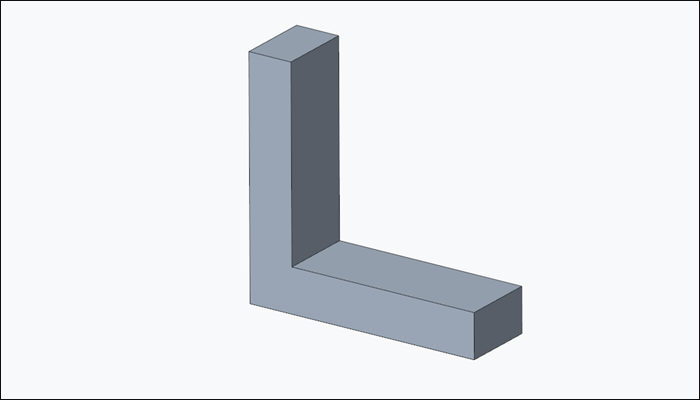

1.打开模型。
2.点击【应用程序】-【Simulate】，如下图所示。
3.点击“材料”，弹出如下图所示的窗口，点击“创建新的实体材料”按钮，创建新材料。
材料名称为AISI 304，材料参数如下图所示。

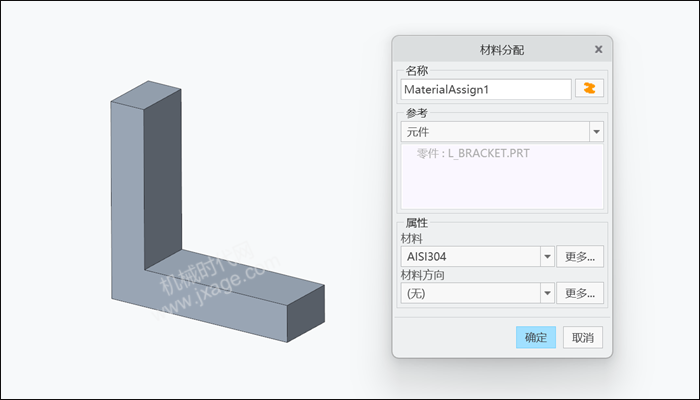

4.点击“材料分配”按钮，对零件分配上面创建的材料，如下图所示。

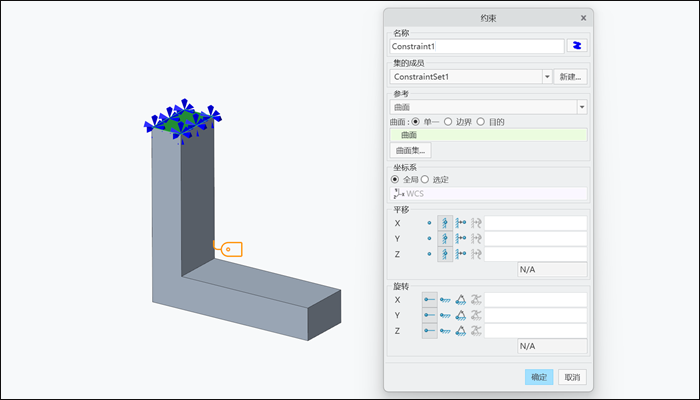

5.点击“位移”按钮，设置边界条件，对下图所示的面上施加固定约束。

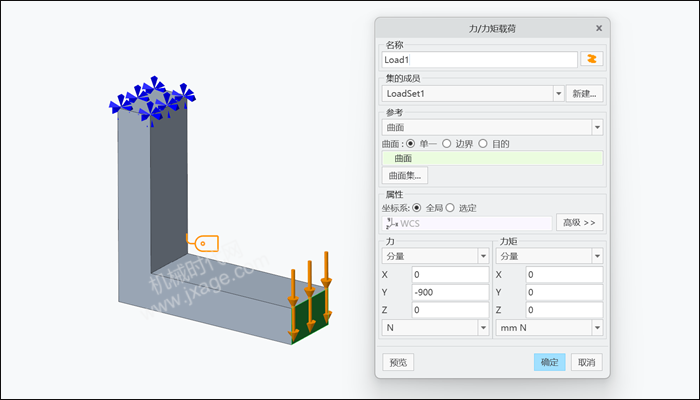

6.点击“力/力矩”按钮，在下图所示的面上施加载荷，按照下图进行设置，力的大小为900N，方向为-Y方向。

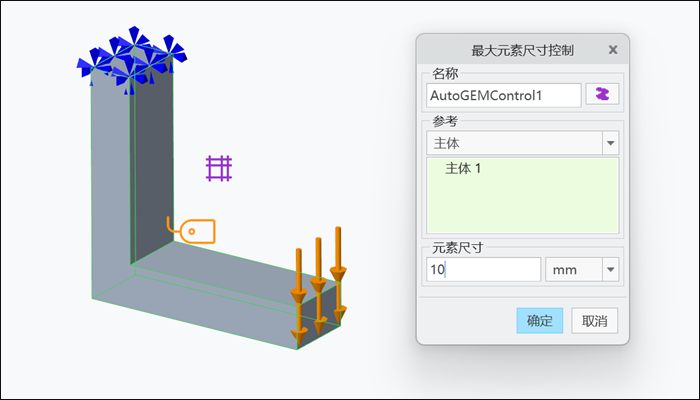

7.进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。设置最大元素尺寸为10mm，点击确定。

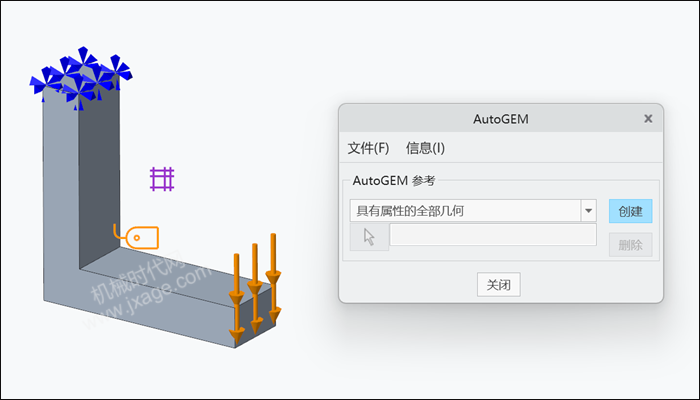

点击“AutoGEM”，然后点击创建，生成网格。

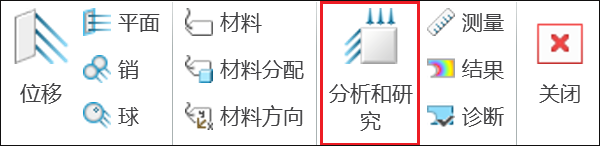

8.点击【分析和研究】。

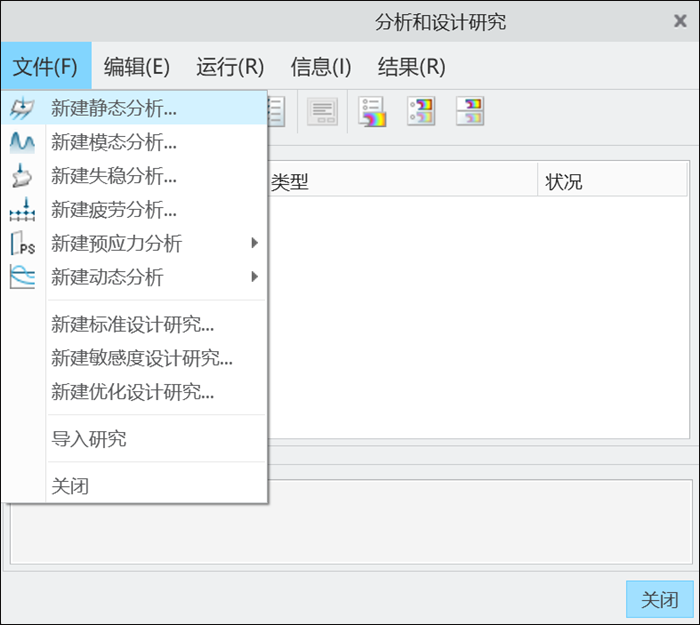

新建一个静态分析。

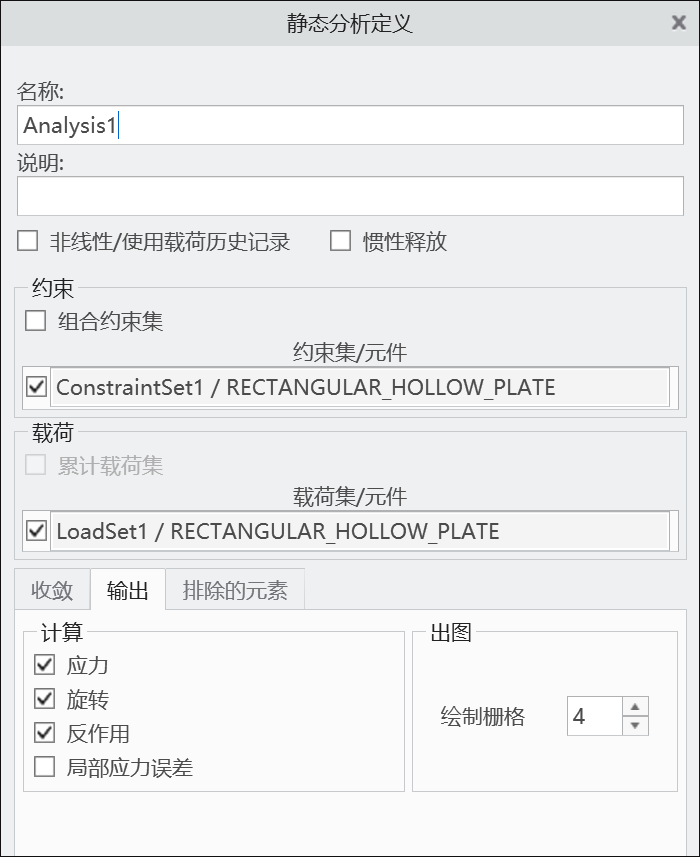

9.按照下图进行设置。

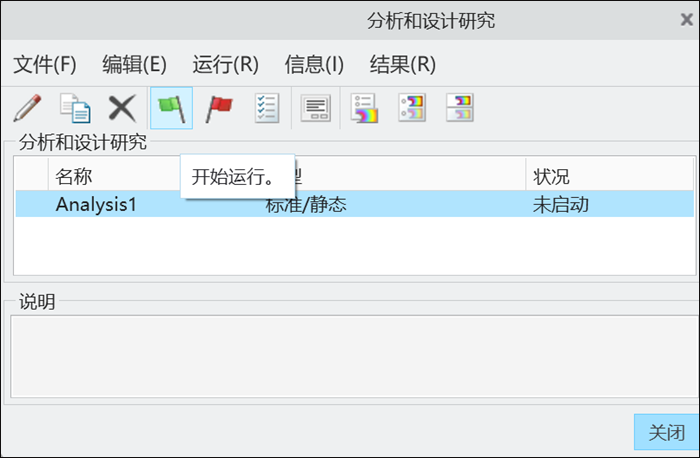

10.点击开始运行。
11.计算完成。点击“查看设计研究或有限元分析结果”按钮。

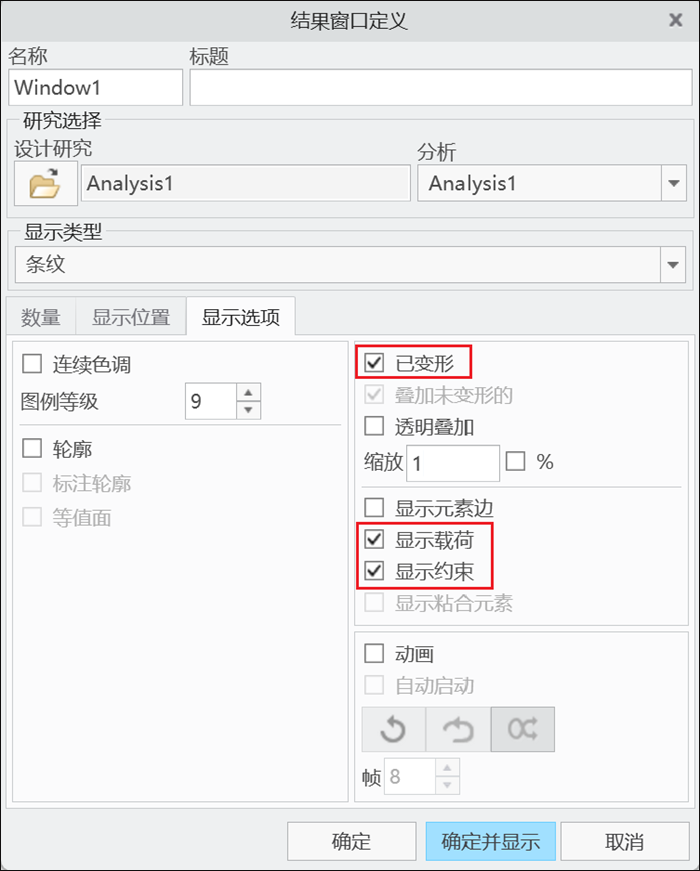

12.按照下图进行设置，查看von Mises应力。

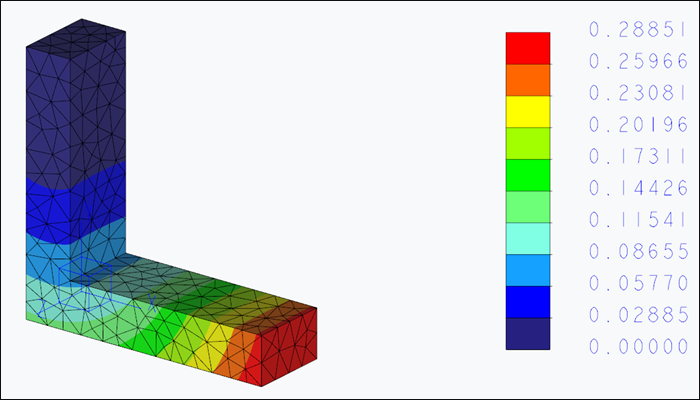

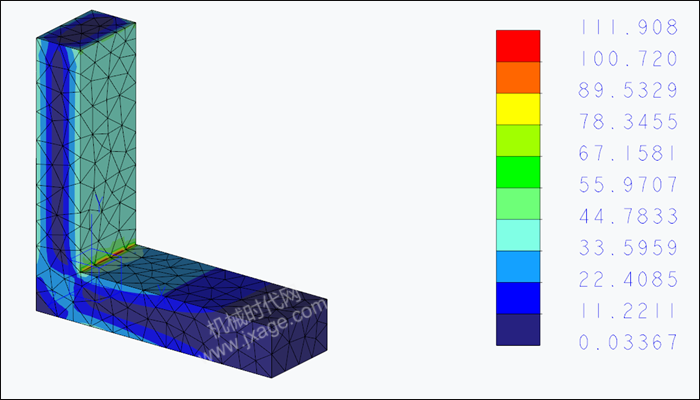

13.从分析结果可以看出：L形支架的最大变形量为0.2885mm，而最大von Mises应力为111.9MPa。

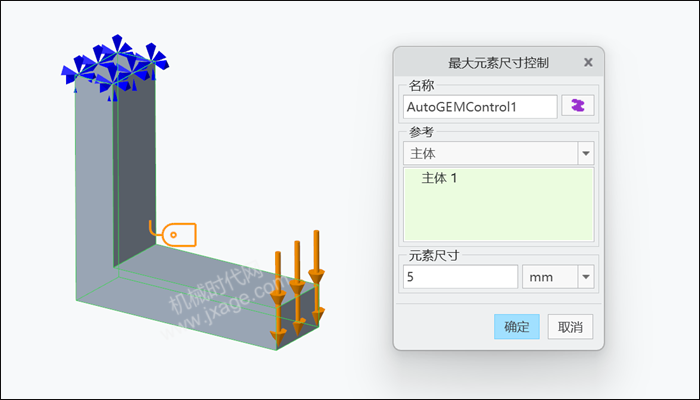

14.重新进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。设置最大元素尺寸为5mm，点击确定。
15.重新提交计算。

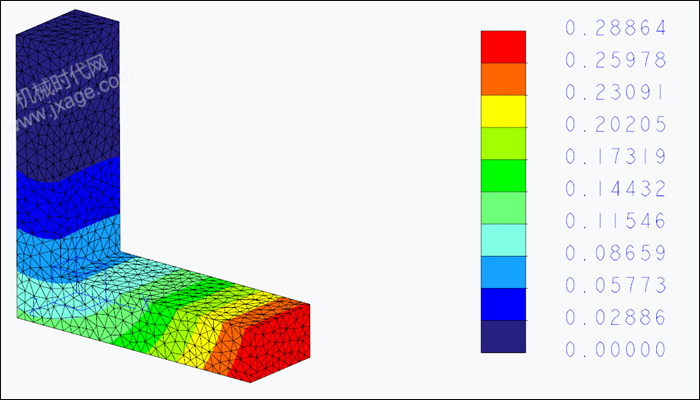

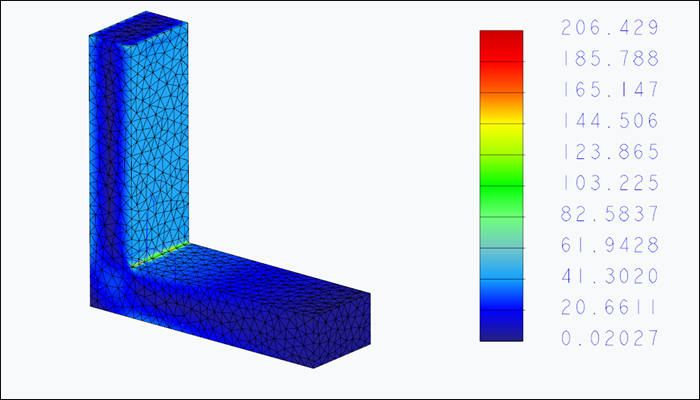

16.从分析结果可以看出：L形支架的最大变形量为0.2886mm，而最大von Mises应力为206.4MPa。

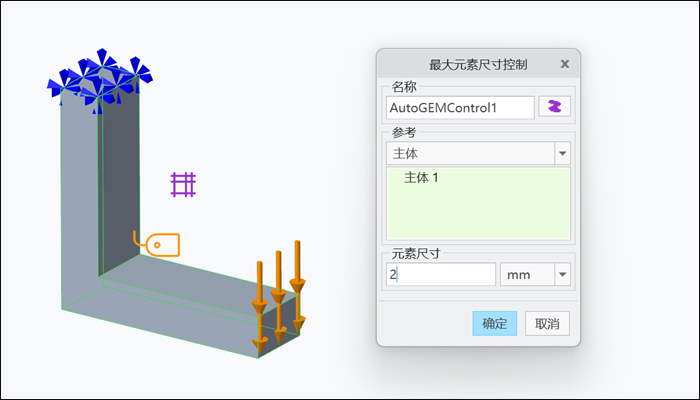

17.再次进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。设置最大元素尺寸为2mm，点击确定。
18.重新提交计算。

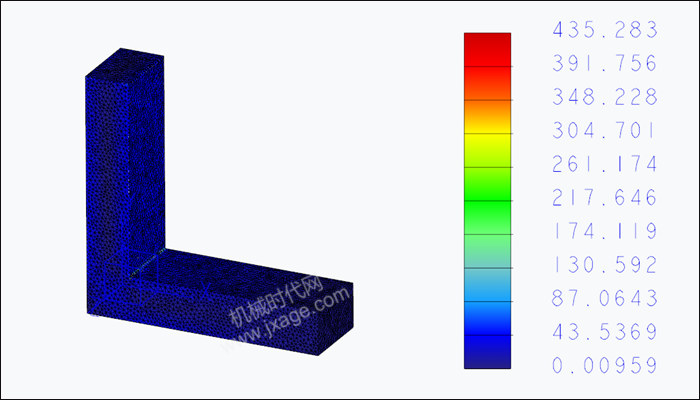

19.从分析结果可以看出：L形支架的最大变形量为0.2888mm，而最大von Mises应力为435.3MPa。

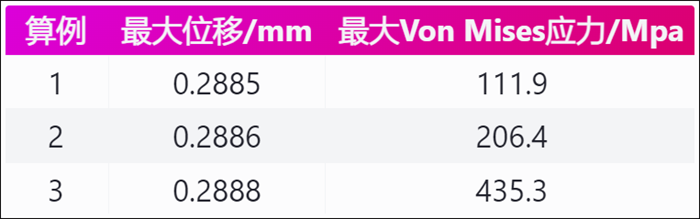

20.下表显示了三个分析的最大位移和最大von Mises应力值。
从上面的分析结果可以看出：
- 每次网格的精细化都会增加最大位移和最大von Mises应力值。位移的增加是比较小，趋向于一个有限值，基本可以认为位移结果是收敛的。然而应力的情况却大不相同。随着网格的精细化，得到的应力值越来越大，是一个发散的数值。如果我们继续划分网格，将会得到各种大小的应力结果。
- 导致应力结果发散不是因为有限元模型本身的错误，而是有限元模型基于一个错误的数学模型。根据弹性理论，尖角处的应力是无穷大的。由于离散化误差，有限元模型并不会产生无穷大的应力结果。
- 如果我们的目的是确定最大应力值，那么忽略圆角的存在，导致模型含有一个尖锐的拐角是一个严重的错误。如果想了解圆角附近的应力情况，那么不管圆角的尺寸多么小，都应该在模型中将其包含进来。

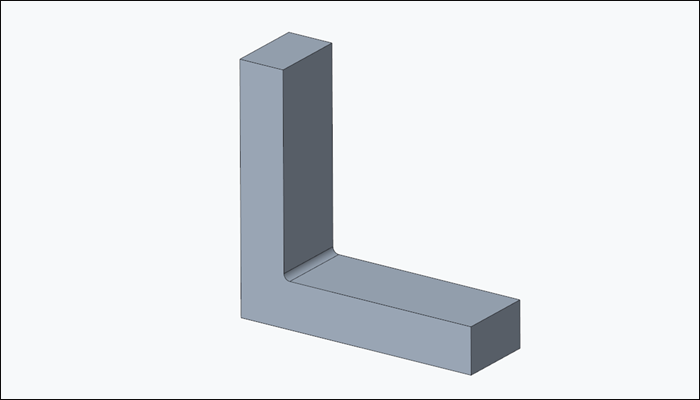

21.接下来我们将对带有圆角的模型重新进行分析。

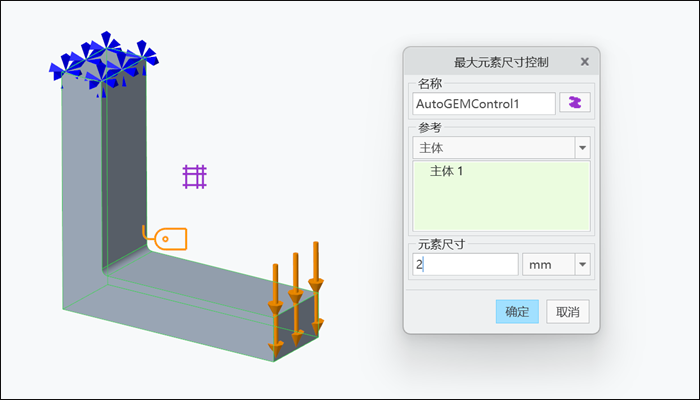

22.重新进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。参考选择主体，设置最大元素尺寸为2mm，点击确定。

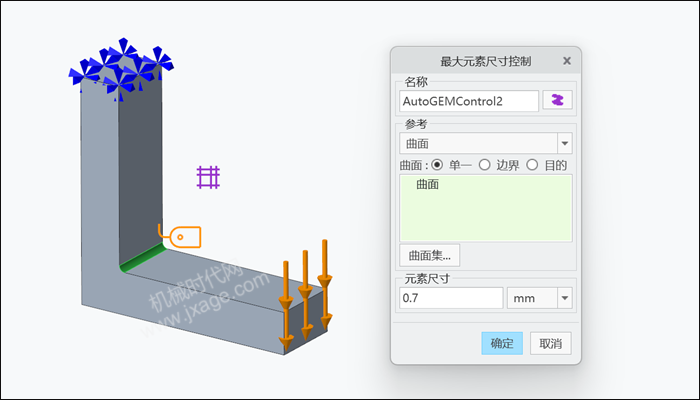

参考选择曲面，设置最大元素尺寸为0.7mm，点击确定。
23.点击“AutoGEM”，然后点击创建，生成网格。

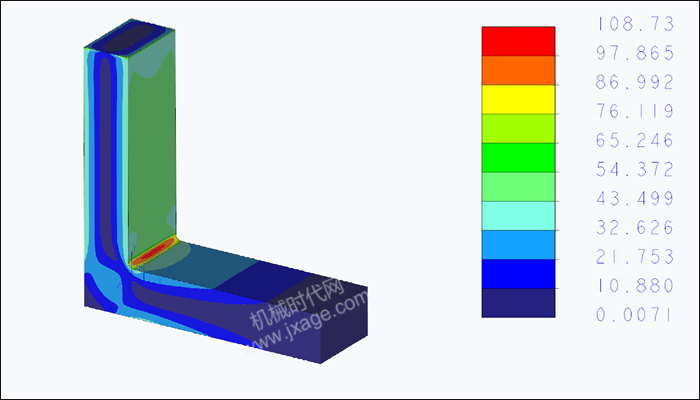

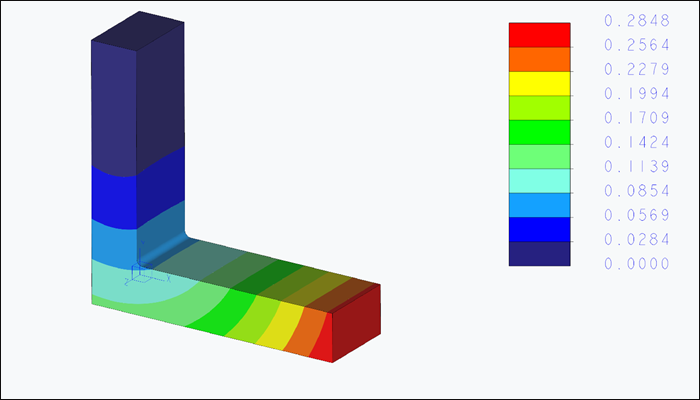

24.从分析结果可以看出：L形支架的最大变形量为0.2848mm，而最大von Mises应力为108.7MPa。圆角的应力分布状态是均匀且对称的，可以判断这个应力值是精确的。因此如果我们想了解圆角附近的应力情况，那么不管圆角的尺寸多么小，都应该在模型中将其包含进来。
