Creo竞赛练习题：3D08-H01

练习题：

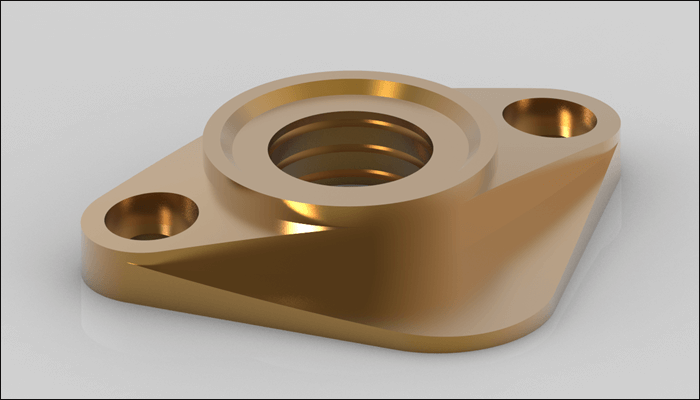

完成结果：

文章末尾下载模型和练习题

方法：

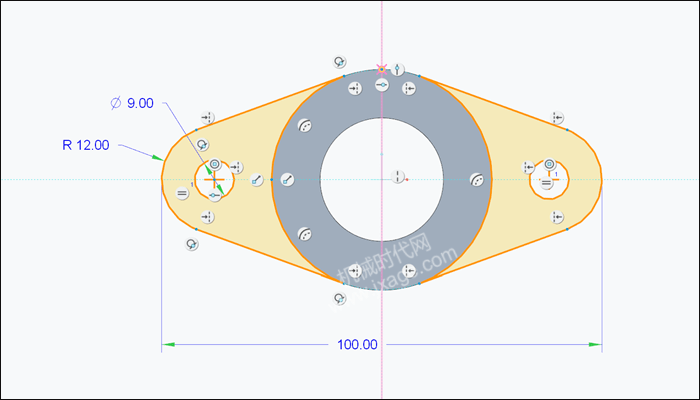

1.点击“拉伸”，在TOP基准面上绘制如下图所示的草图。

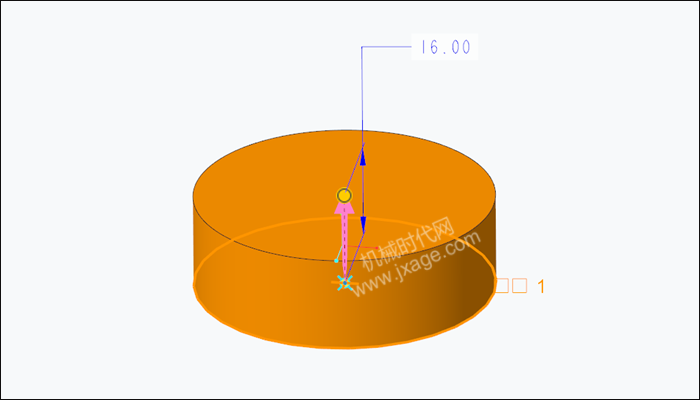

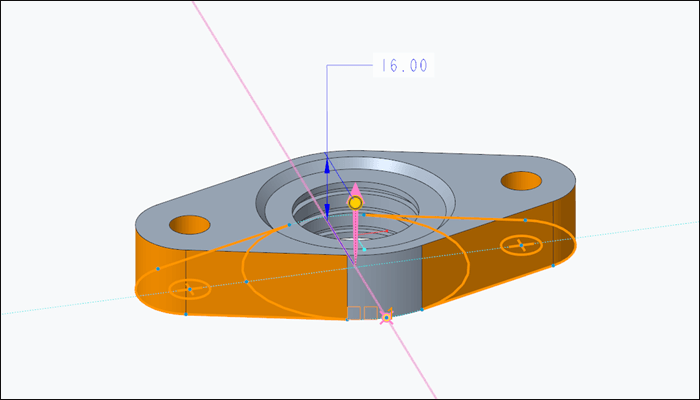

设置拉伸深度为16mm，如下图所示。

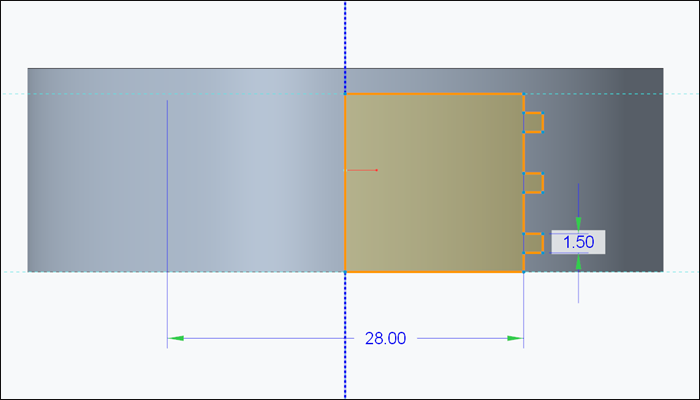

2.点击“旋转”，在RIGHT基准面上绘制如下图所示的草图。

点击勾号完成。

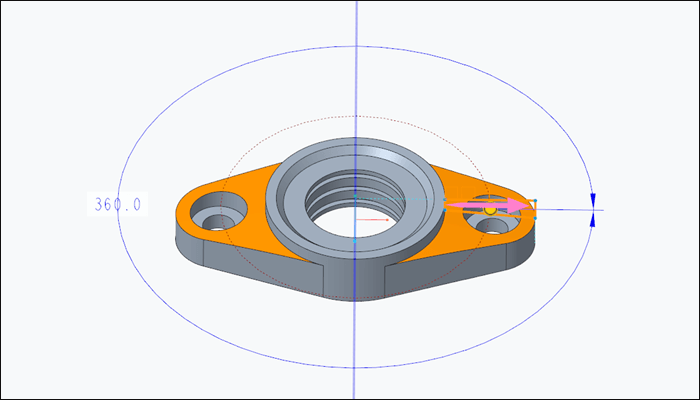

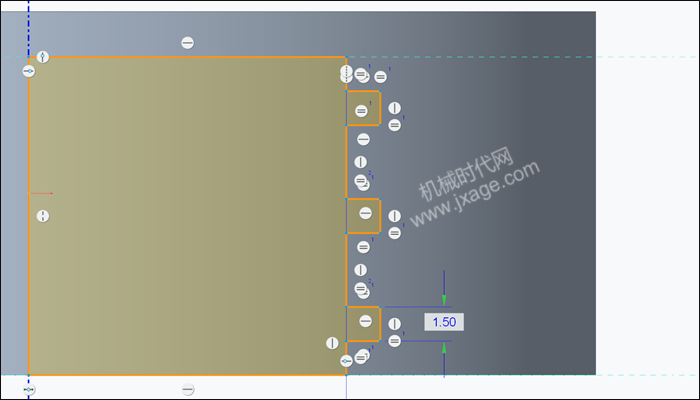

3.再次点击“旋转”，在FRONT基准面上绘制如下图所示的草图。

点击勾号完成。

4.点击“拉伸”，在模型底部的面上绘制如下图所示的草图。

设置拉伸深度为16mm，如下图所示。

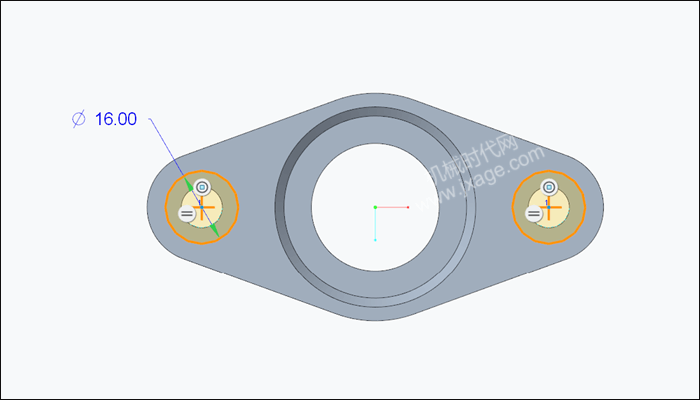

5.点击“拉伸”，在模型顶部的面上绘制如下图所示的草图。

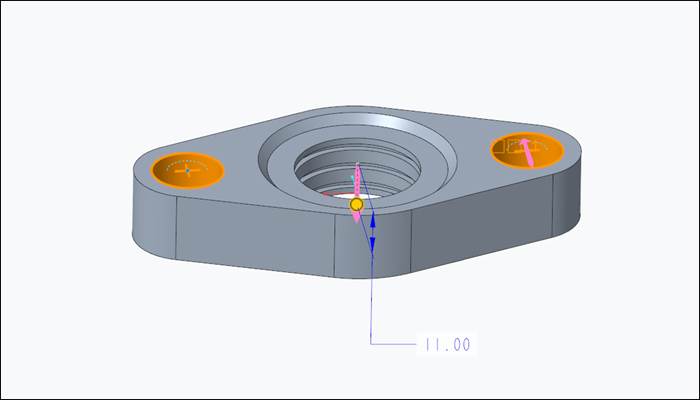

点击“移除材料”，设置拉伸深度为11mm，如下图所示。

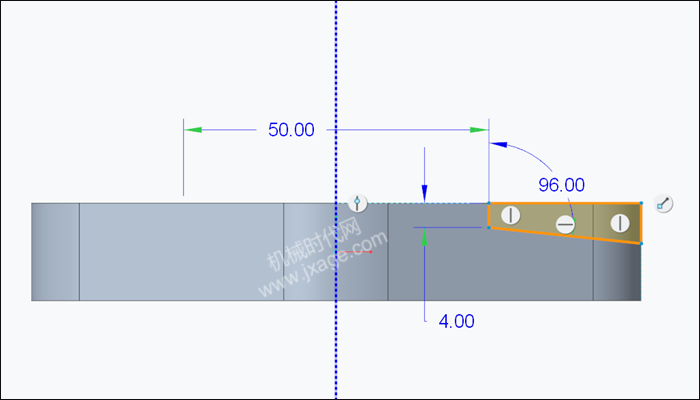

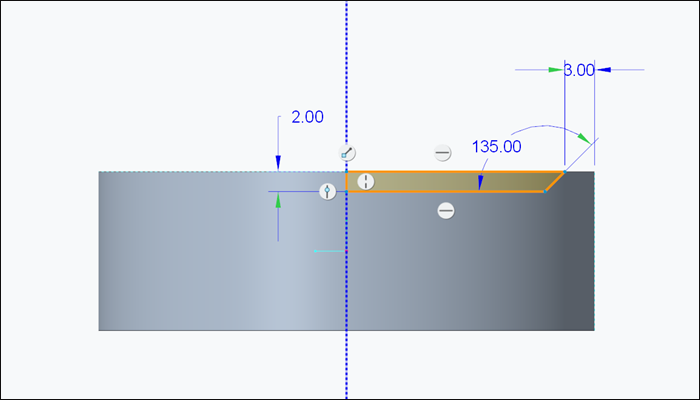

6.点击“旋转”，在FRONT基准面上绘制如下图所示的草图。

点击勾号完成。

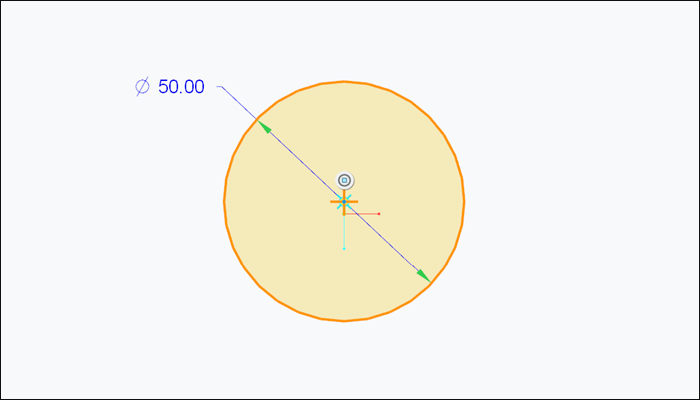

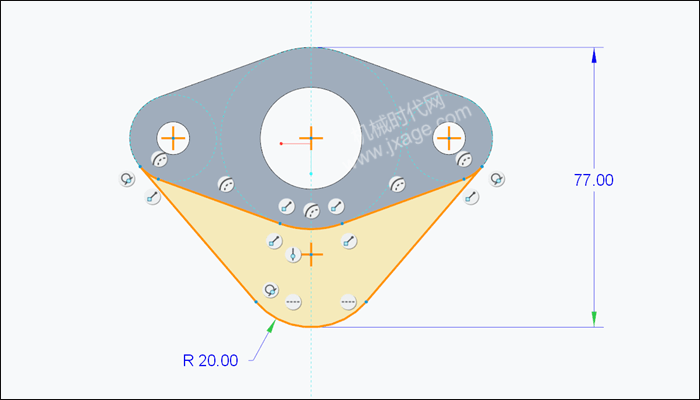

7.点击“拉伸”，在模型底部的面上绘制如下图所示的草图。

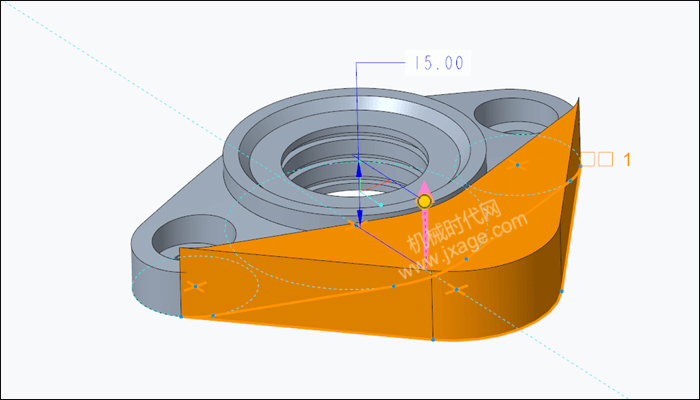

设置拉伸深度为15mm，点击“主体选项”，勾选“创建新主体”，从而新建出主体2，如下图所示。

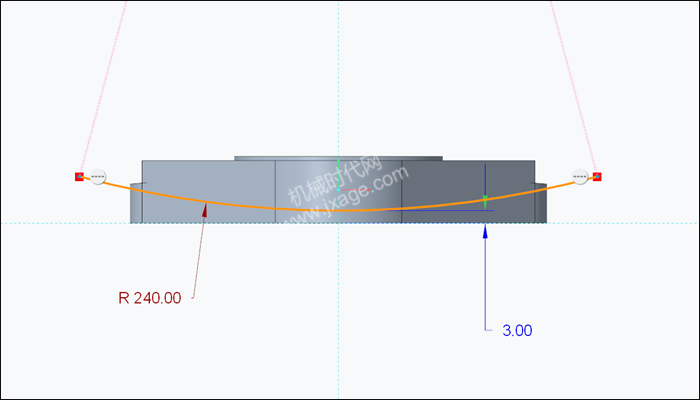

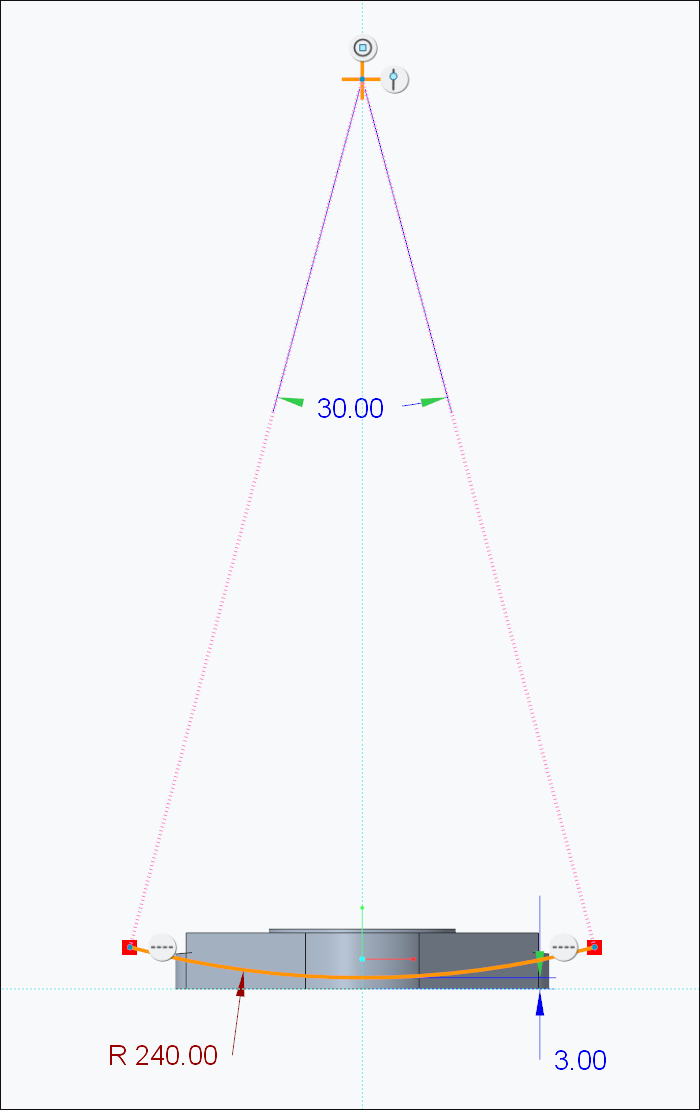

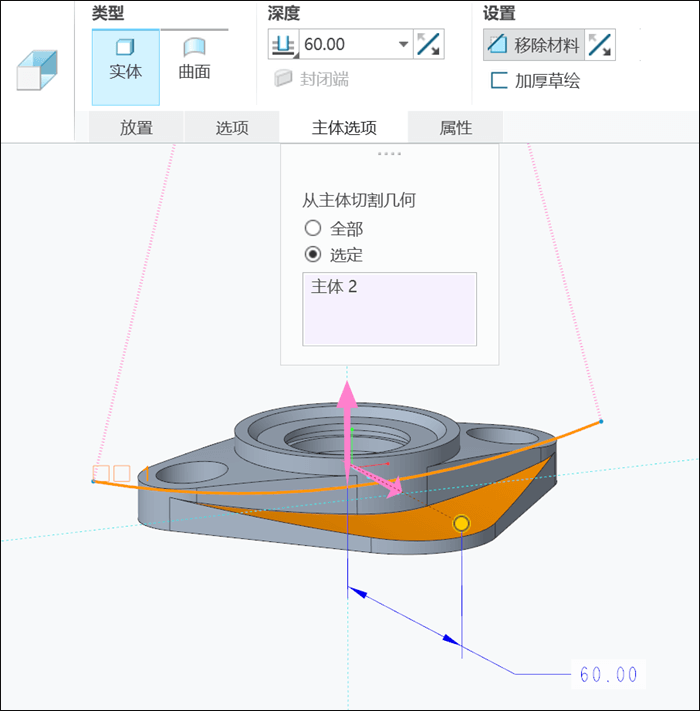

8.点击“拉伸”，在FRONT基准面上绘制如下图所示的草图。

点击“移除材料”，拉伸深度为60mm，点击勾号完成。

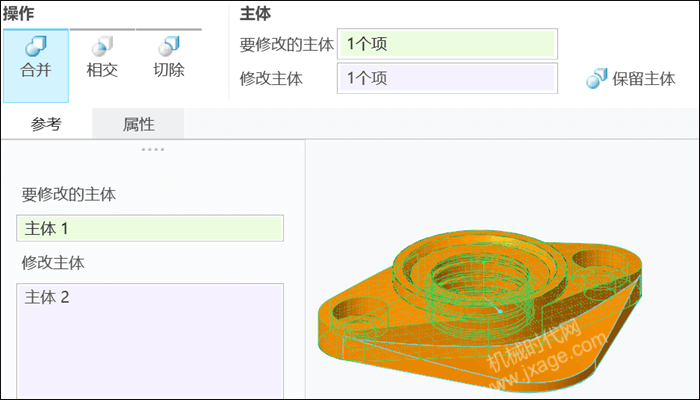

9.点击布尔运算，选择“合并”，对主体1和主体2进行合并。

10.完成。

模型下载：
