Creo Simulate有限元分析（6）：求解压缩弹簧刚度

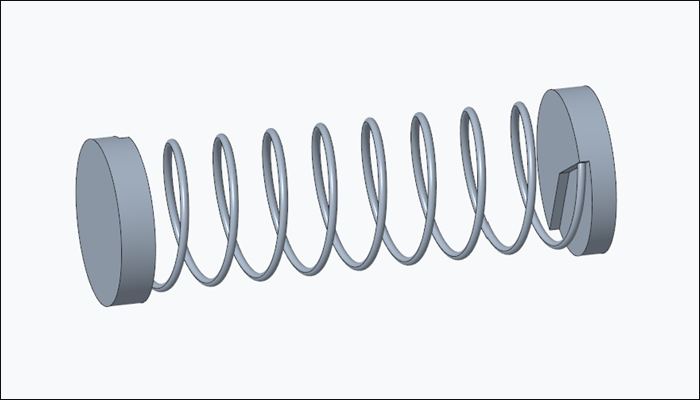

如何使用Simulate来求解压缩弹簧的刚度？今天我们以下图为例来进行讲解。

文章末尾下载模型

方法：

1.打开模型。

2.点击【应用程序】-【Simulate】，如下图所示。

3.点击“材料”，弹出如下图所示的窗口，点击“创建新的实体材料”按钮，创建新材料。

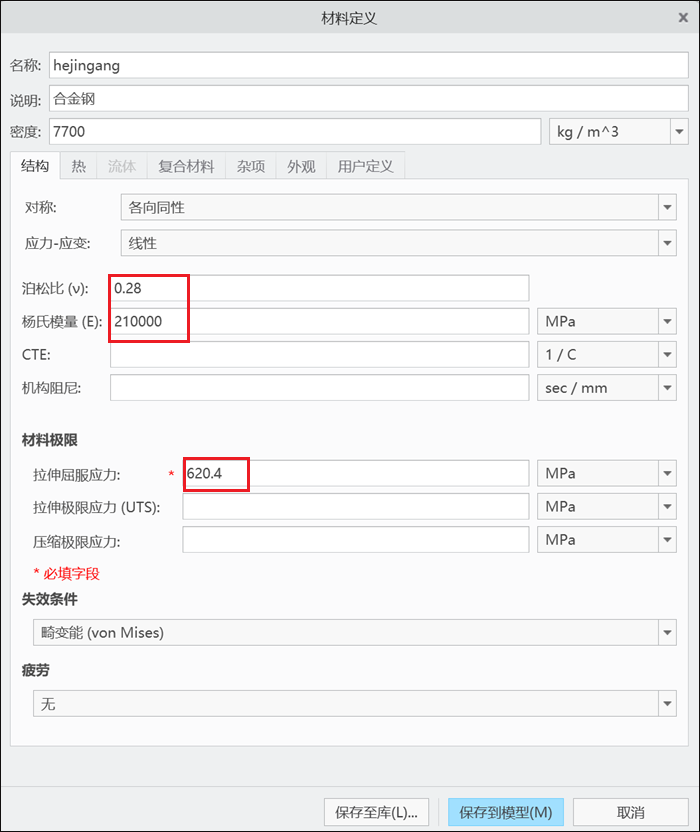

材料名称为hejingang，材料参数如下图所示。

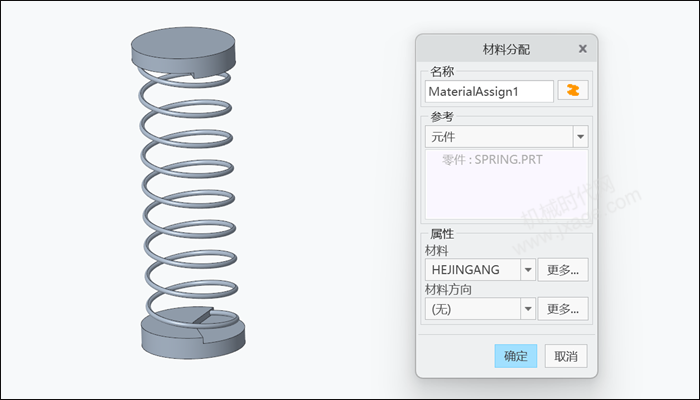

4.点击“材料分配”按钮，对零件分配上面创建的材料，如下图所示。

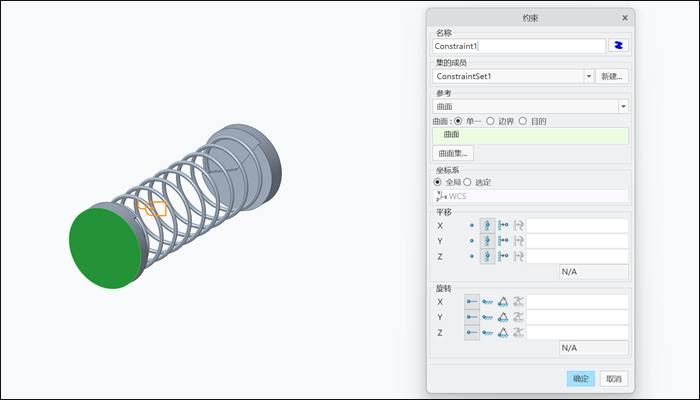

5.点击“位移”按钮，设置边界条件，对下图所示的面上施加固定约束。

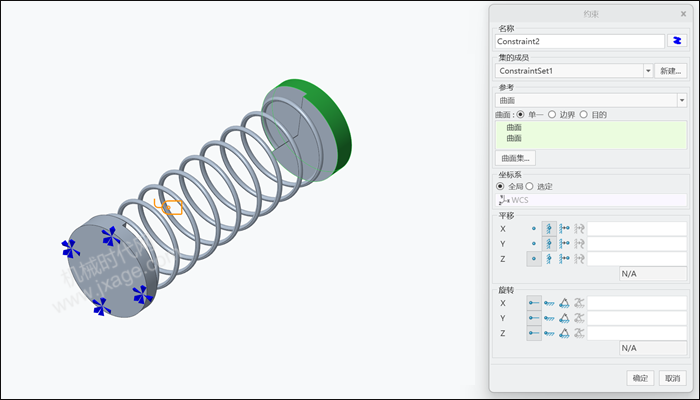

6.再次点击“位移”按钮，约束圆盘的径向位移，该约束只允许弹簧沿着轴向拉伸或者压缩。

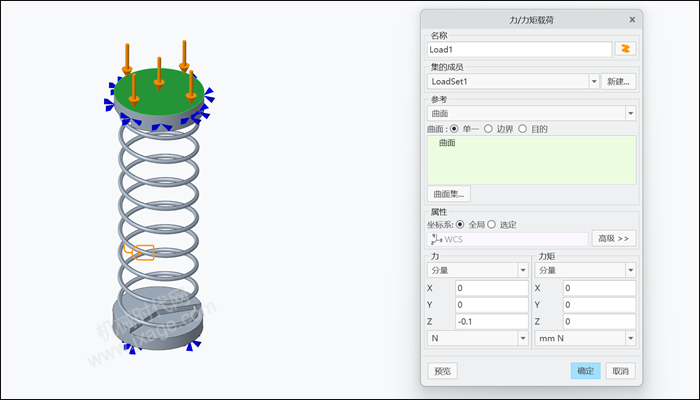

7.点击“力/力矩”按钮，在下图所示的端面上施加0.1N的力，如下图所示。

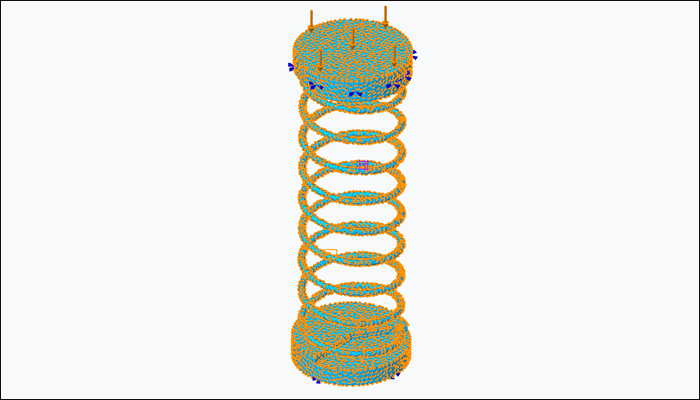

8.进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。设置最大元素尺寸为1mm，点击确定。

9.点击【分析和研究】。

新建一个静态分析。

10.点击开始运行。

11.计算完成。点击“查看设计研究或有限元分析结果”按钮。

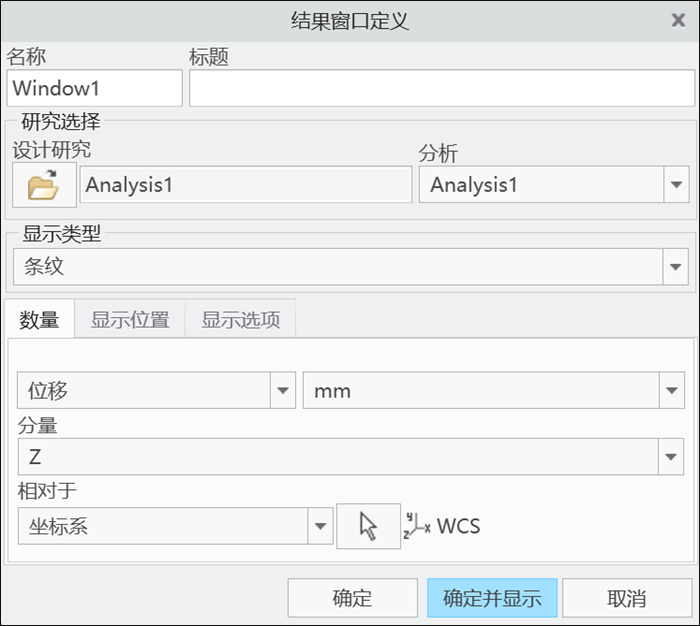

12.按照下图进行设置，查看位移。

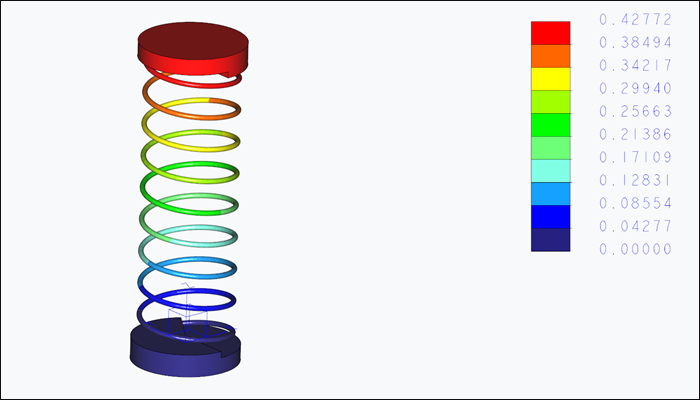

12.这样我们就可以得到弹簧在0.1N的力作用下的压缩量为0.428mm。

根据公式K=F/X，可以得到K=233.6N/m，即弹簧的弹性刚度为233.6N/m。
