Creo Simulate有限元分析（7）：扳手受力分析

前面我们分析了一些简单的Simulate实例，今天我们介绍一个比较接近工作实际的练习。例子是这样的：把手的一侧与螺母紧密接触，另一侧我们施加水平方向150N的力，分析扳手的应力和变形情况。

文章末尾下载模型

方法：

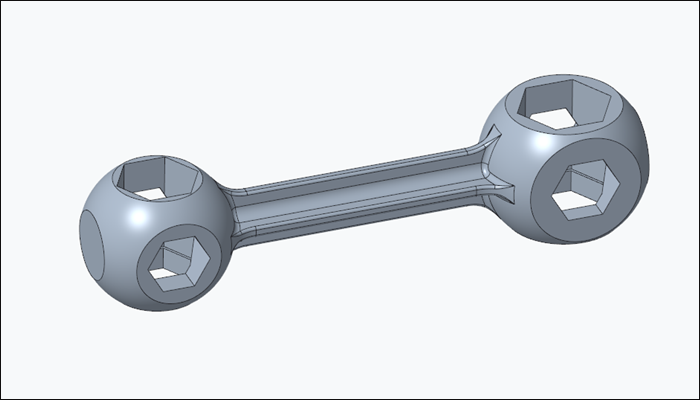

1.打开模型。

2.点击【应用程序】-【Simulate】，如下图所示。

3.点击“材料”，弹出如下图所示的窗口，点击“创建新的实体材料”按钮，创建新材料。

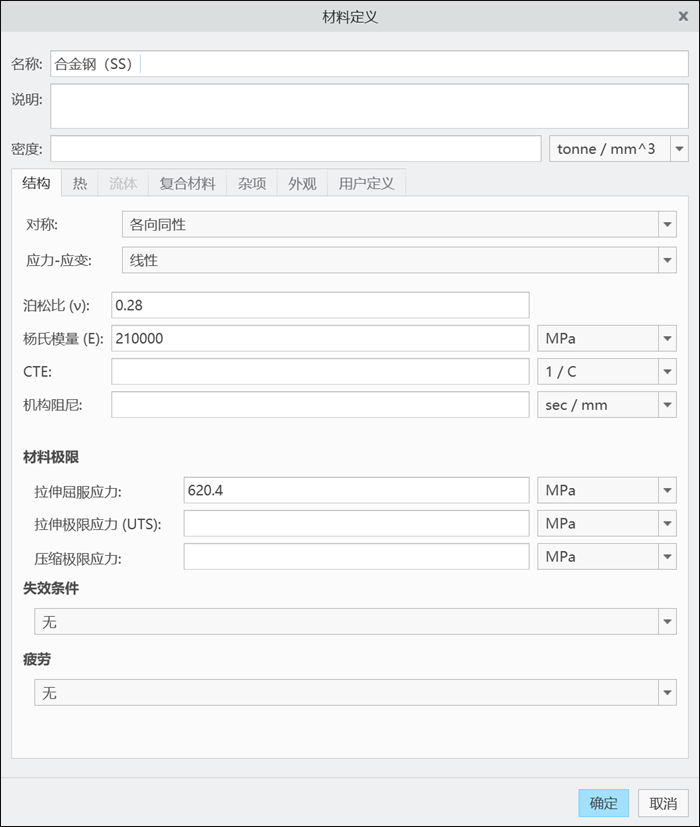

材料名称为合金钢（SS），材料参数如下图所示。

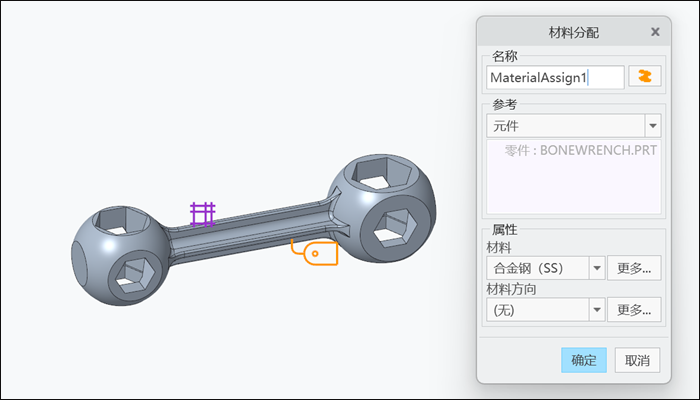

4.点击“材料分配”按钮，对零件分配上面创建的材料，如下图所示。

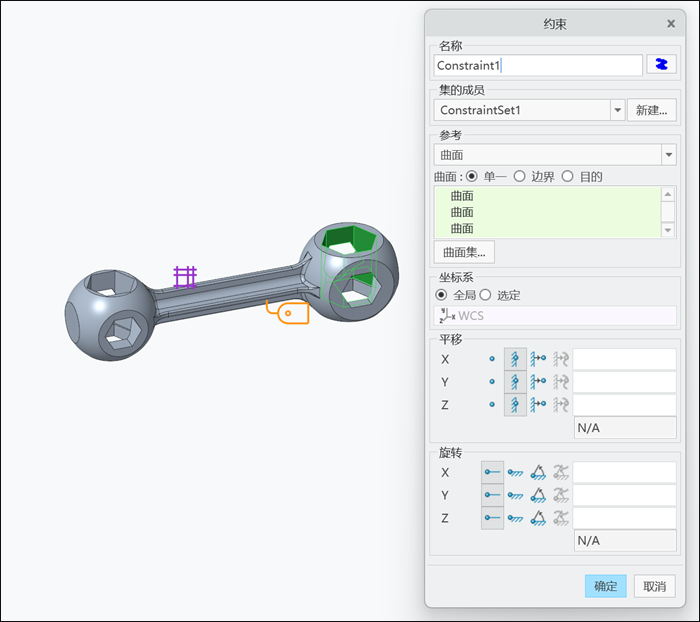

5.点击“位移”按钮，设置边界条件，对下图所示的面上施加固定约束。

6.点击“力/力矩”按钮，在下图所示的端面上施加150N的力，如下图所示。

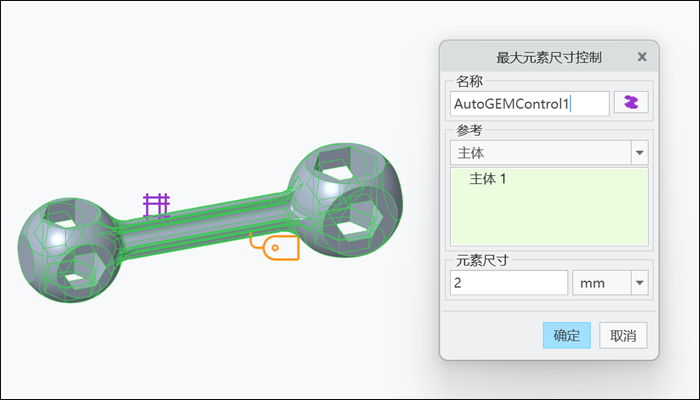

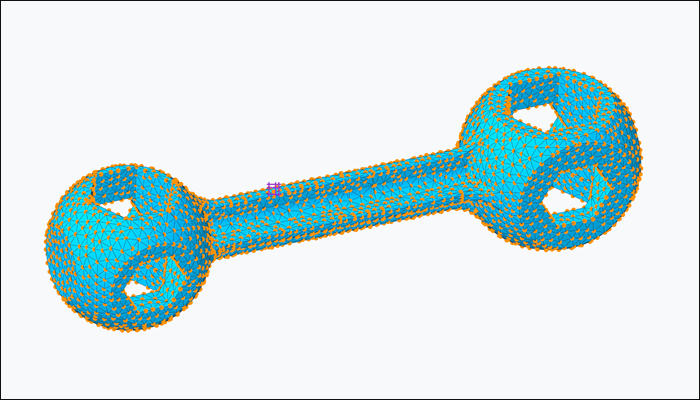

7.进行网格划分。点击【精细模型】，点击“控制”按钮，弹出如下图所示的窗口。设置最大元素尺寸为2mm，点击确定。

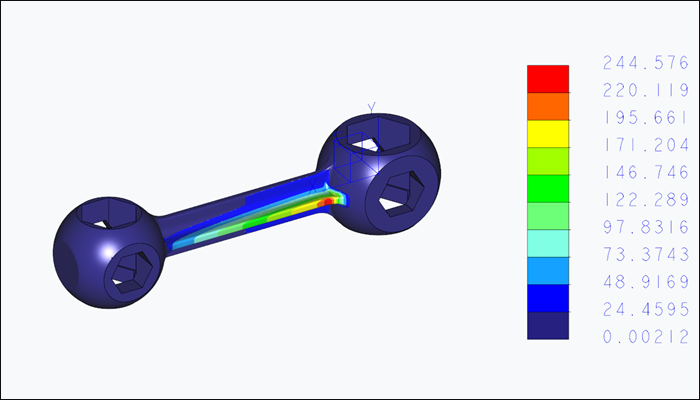

8.这样我们就得到了扳手在150N的力的作用下，最大的von Mises应力为244.6MPa，小于合金钢的屈服强度620.4MPa。

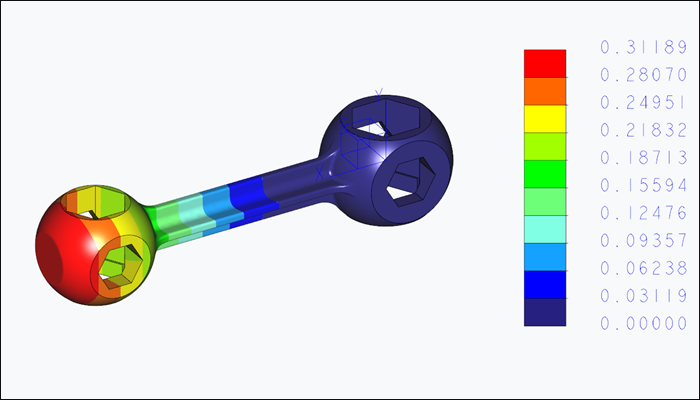

扳手的最大的位移为0.312mm。

综上所述，该扳手强度满足要求。
