SolidWorks竞赛练习题：3D08-H05

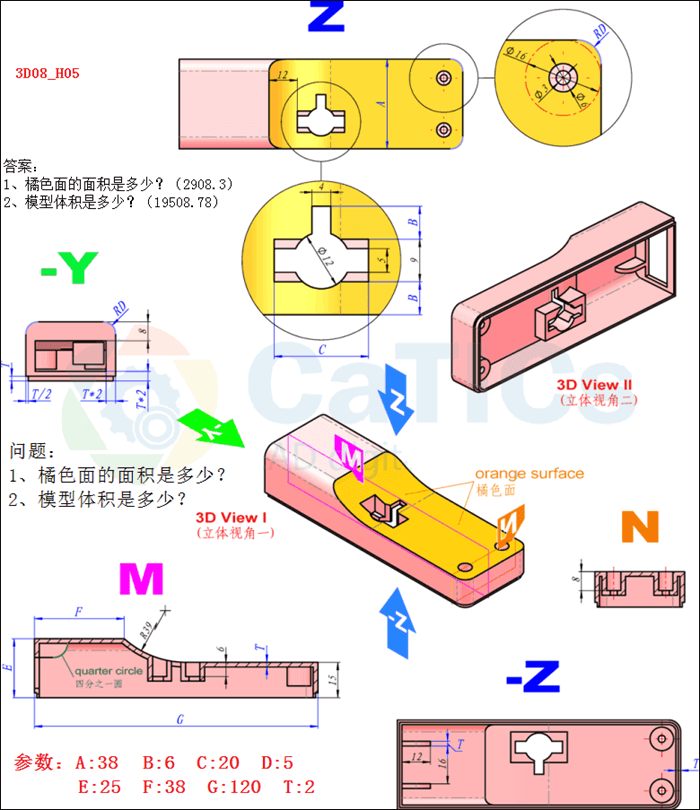

练习题：

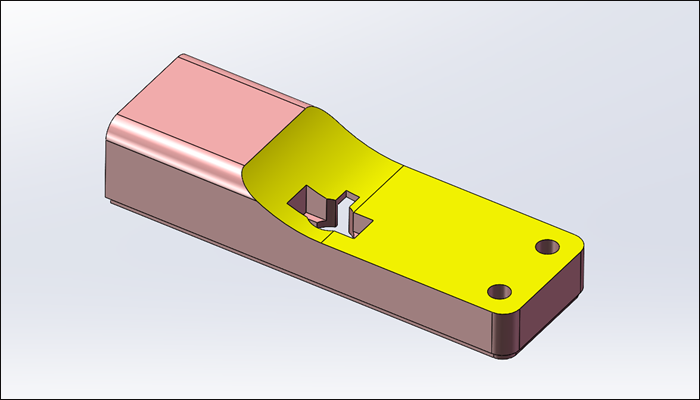

完成结果：

文章末尾下载模型和练习题

方法：

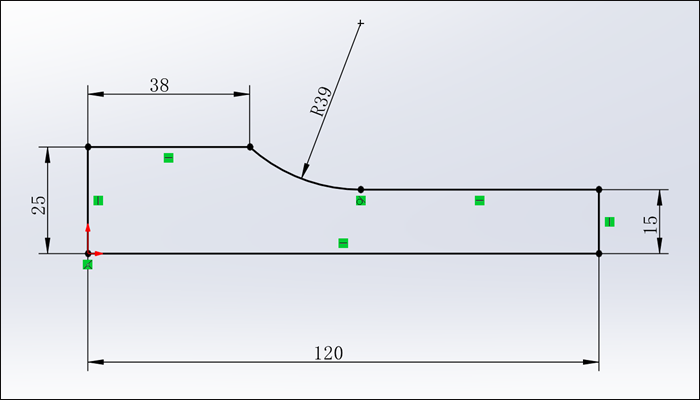

1.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

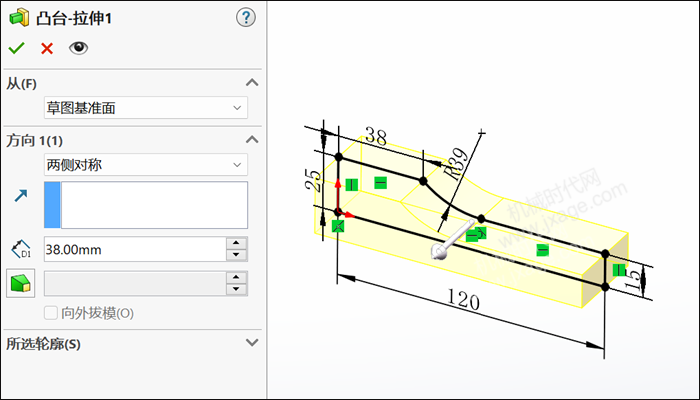

两侧对称拉伸，拉伸的深度为38mm。

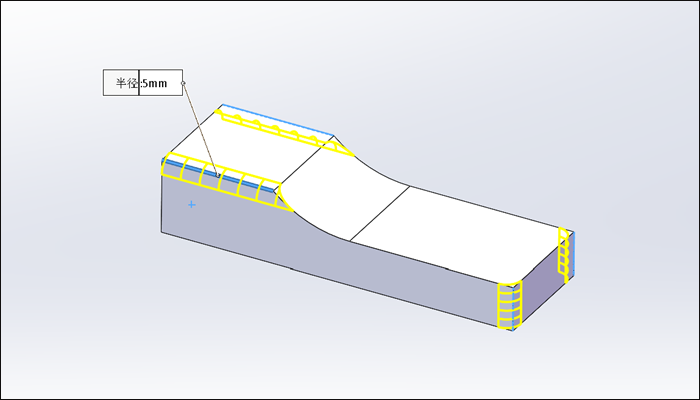

2.倒圆角。

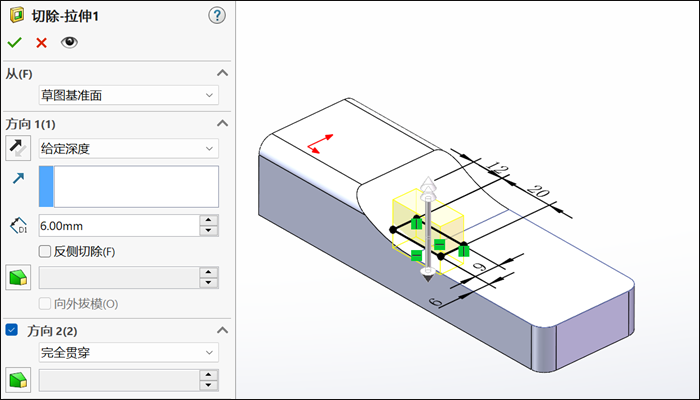

3.点击拉伸切除，在下面的面上绘制如下图所示的草图。

方向1的拉伸深度为6mm，方向2设置为完全贯穿。

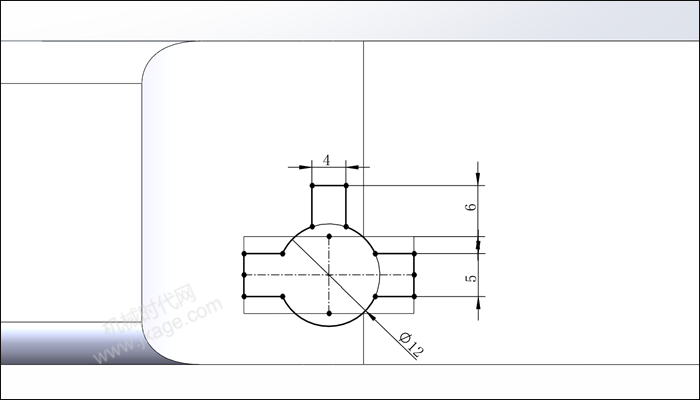

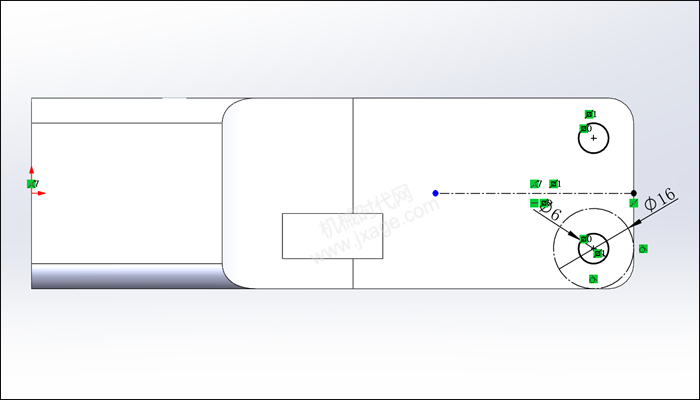

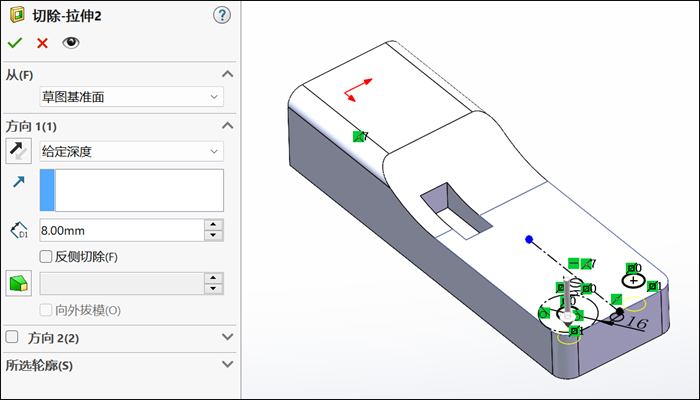

4.再次点击拉伸切除，在下面的面上绘制如下图所示的草图。

设置拉伸的深度为8mm。

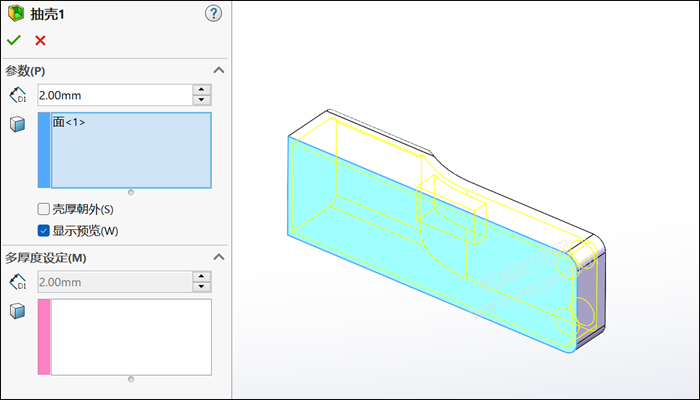

5.点击抽壳，移除的面选择为下图蓝色的面，厚度为2mm。

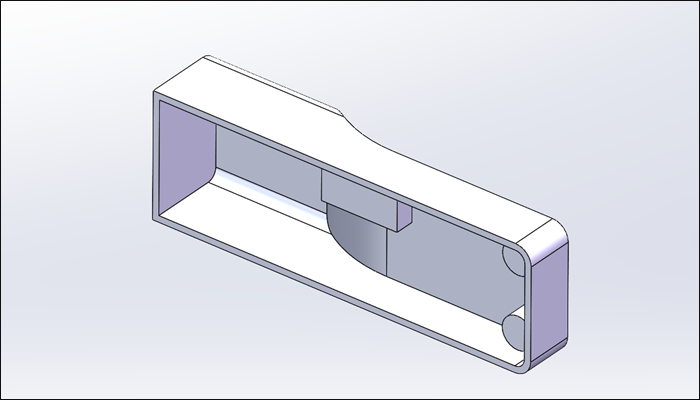

抽壳完成。

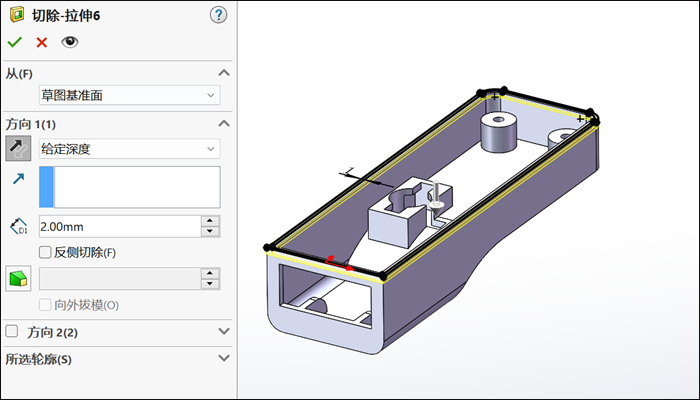

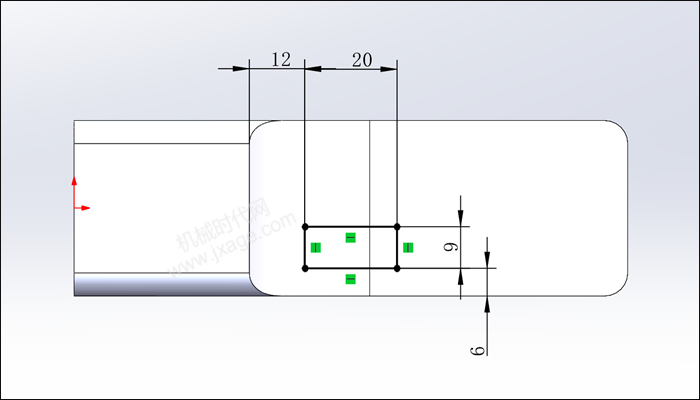

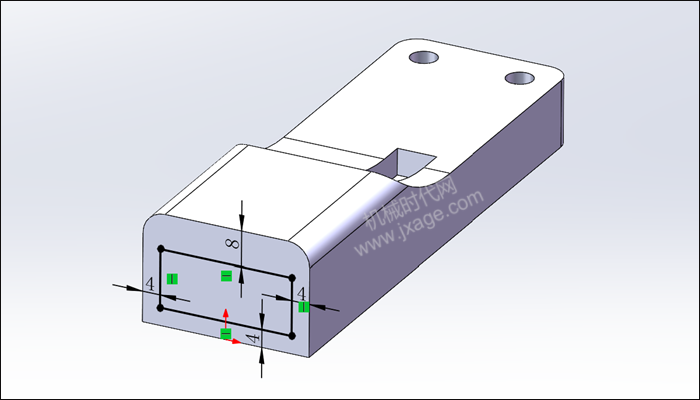

6.点击拉伸切除，在下面的面上绘制如下图所示的草图。

设置拉伸深度为2mm。

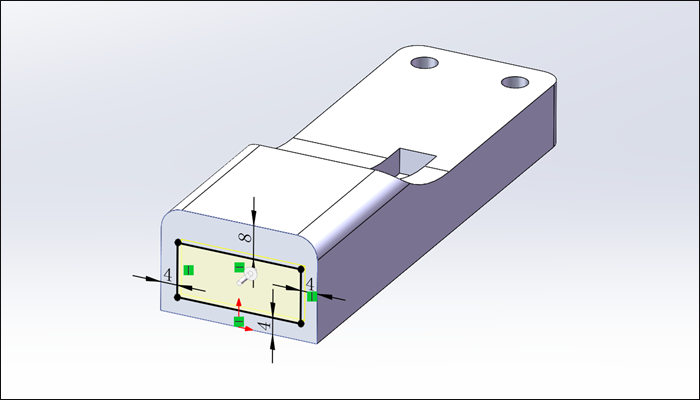

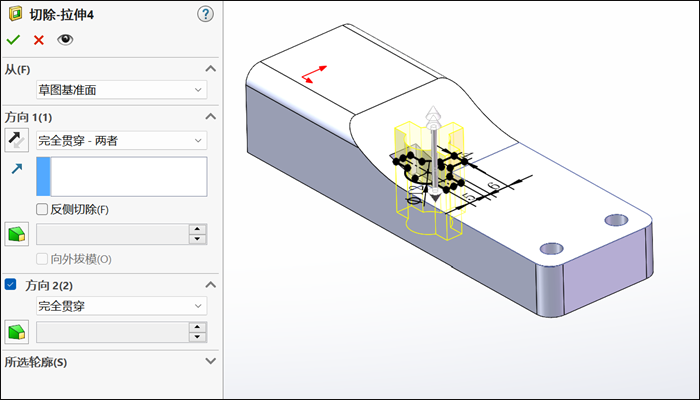

7.点击拉伸切除，在下面的面上绘制如下图所示的草图。

方向1和方向2的拉伸终止条件如下图所示。

8.点击拉伸切除，在上视基准面上绘制如下图所示的草图。

拉伸终止条件设置为“完全贯穿”。

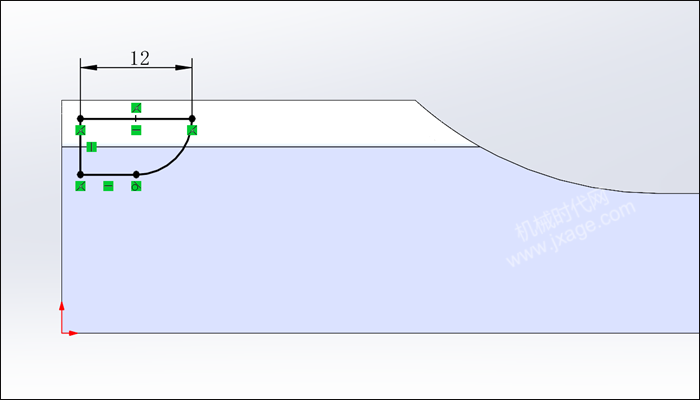

9.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

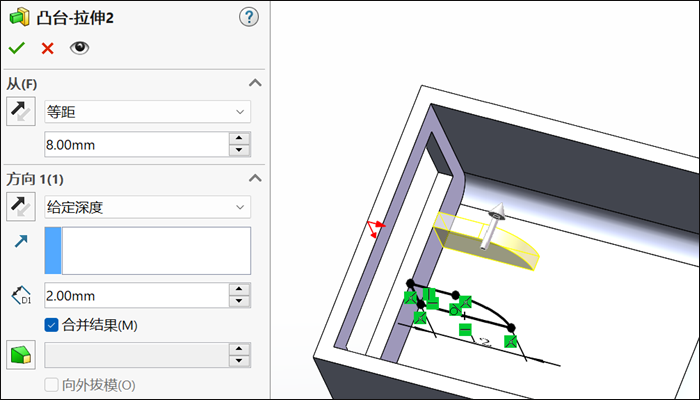

开始条件设置为“等距”，等距值为8mm，终止条件为“给定深度”，深度值为2mm，勾选“合并结果”，如下图所示。

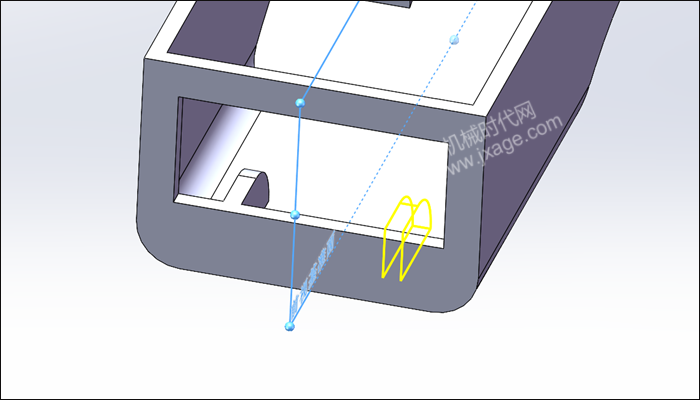

10.以前视基准面为镜向参考，对上一步的拉伸特征进行镜向。

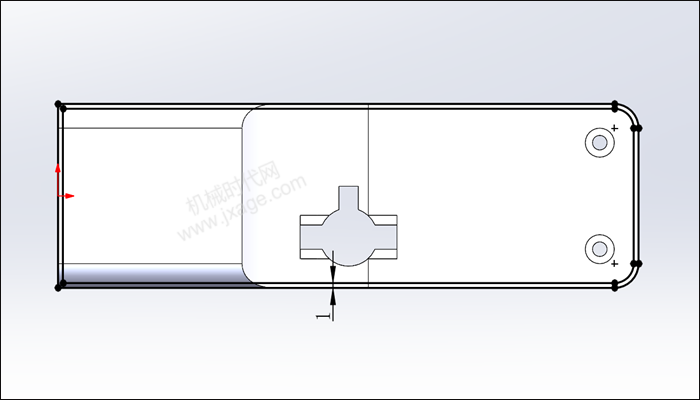

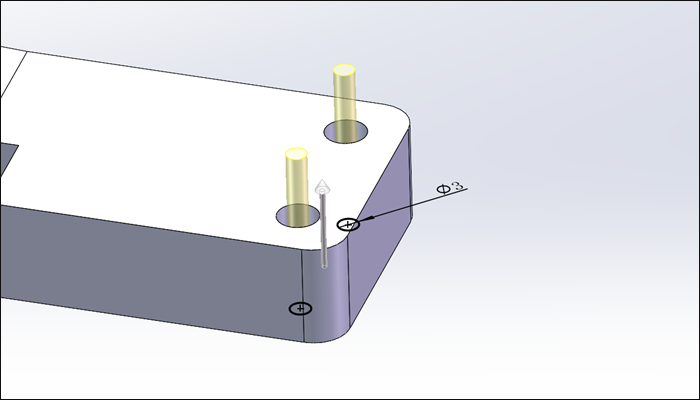

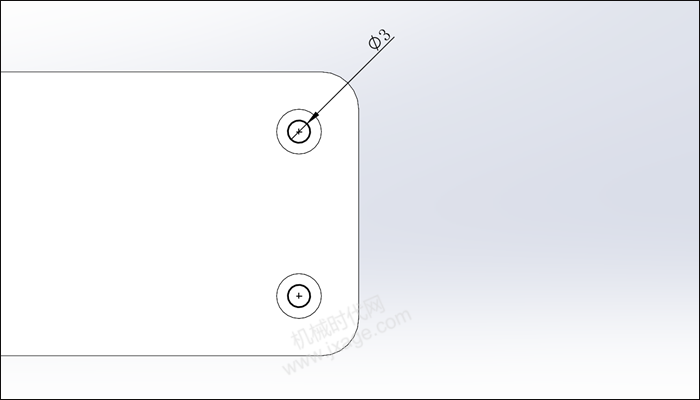

11.点击拉伸切除，在上视基准面上绘制如下图所示的草图。

设置拉伸深度为2mm。

12.完成。
