SolidWorks建模练习（112）：几何图形

最终结果如下图所示：

文章末尾下载模型

方法：

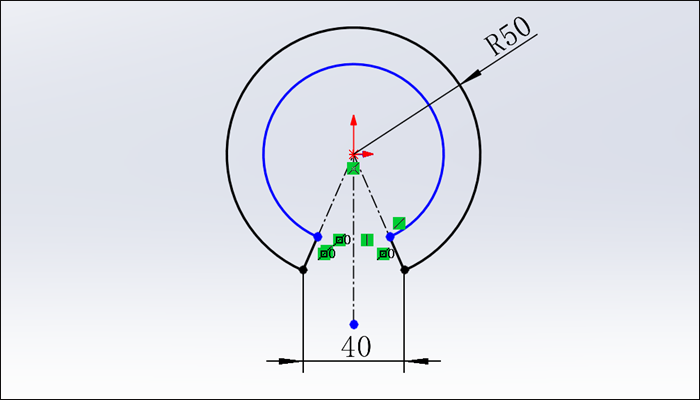

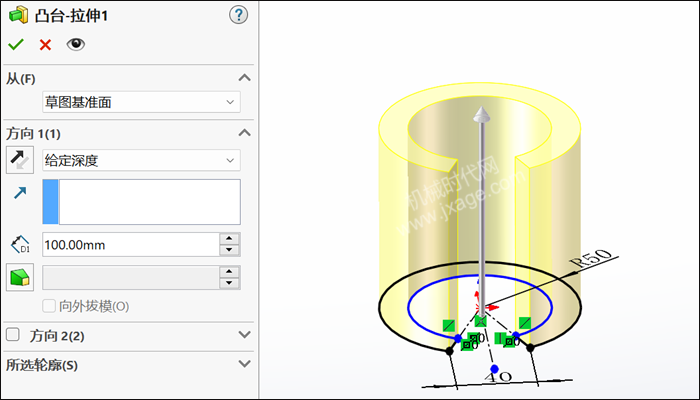

1.点击“拉伸凸台/基体”，在上视基准面绘制如下图所示的草图。

设置拉伸深度为100mm。

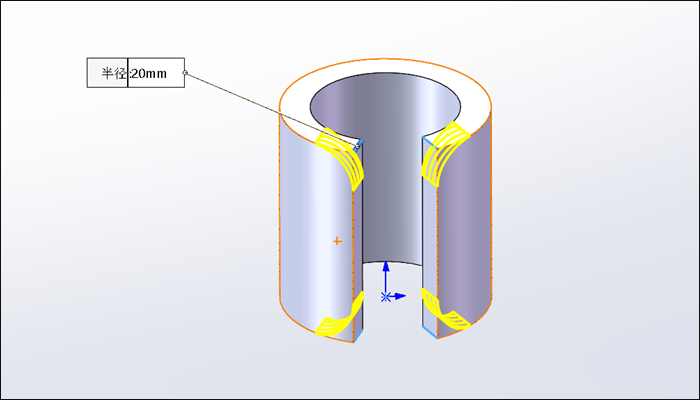

2.倒圆角，如下图所示。

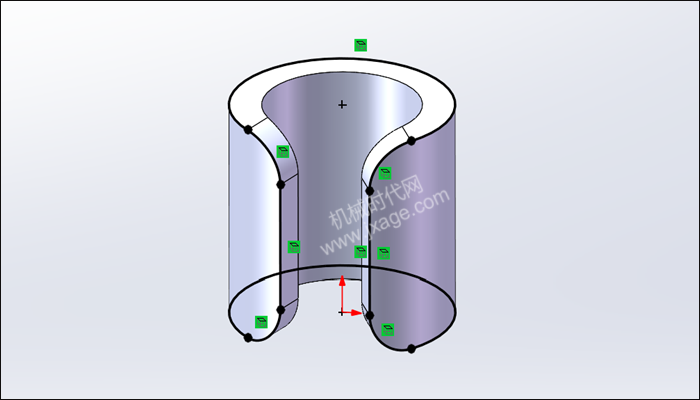

3.点击“3D草图”，然后点击“转换实体引用”命令并选择下图所示的边线，创建出3D草图。

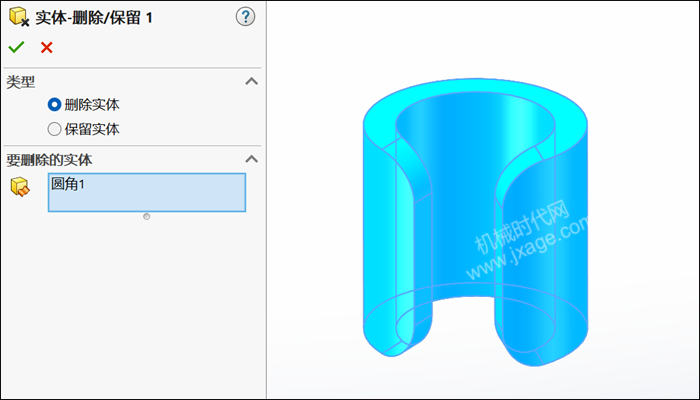

4.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的曲面进行删除。

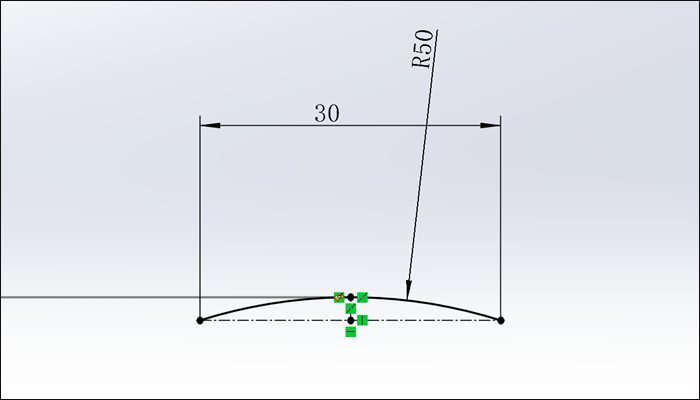

5.点击草图，在右视基准面绘制如下图所示的草图。

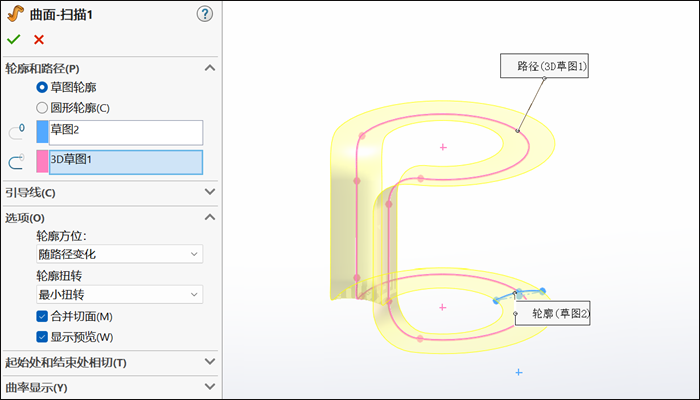

6.点击“插入”-“曲面”-“扫描曲面”，选择下图粉红色的3D曲线作为扫描的路径，选择草图3作为扫描的轮廓，如下图所示。

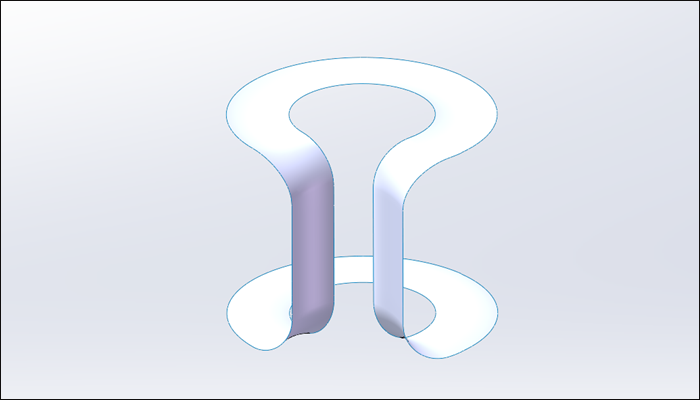

扫描完成。

7.加厚曲面。

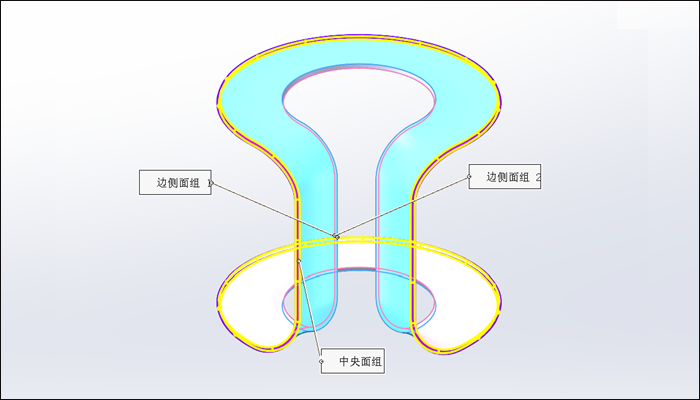

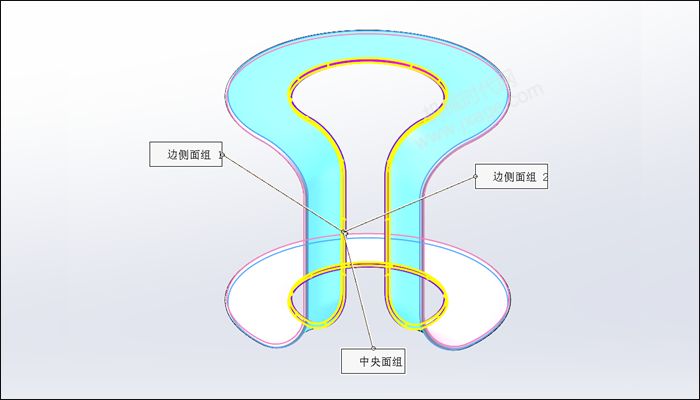

8.倒圆角。

9.完成。

模型下载：
