SolidWorks建模练习（113）：花瓣

最终结果如下图所示：

文章末尾下载模型

方法：

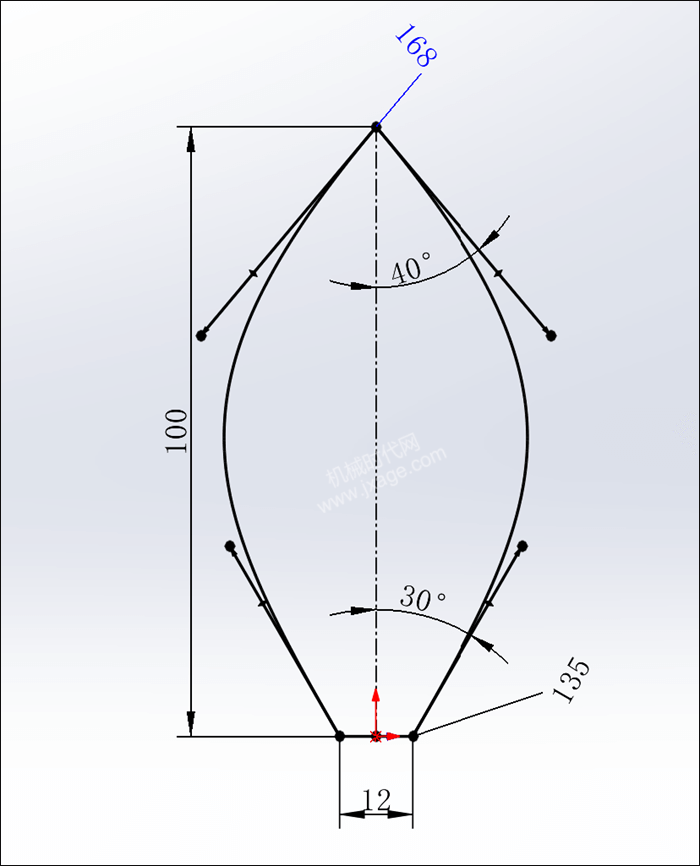

1.点击草图，在上视基准面绘制如下图所示的草图。

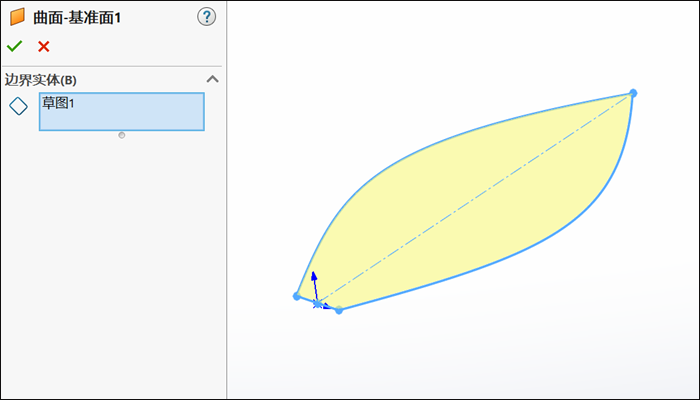

2.点击“插入”-“曲面”-“平面区域”，选择下图所示的草图作为边界实体，点击勾号完成。

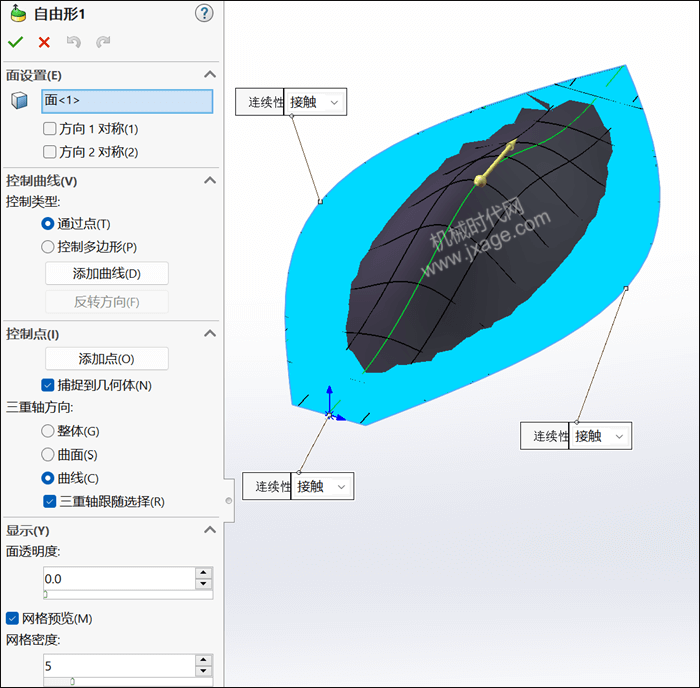

3.点击“插入”-“曲面”-“自由形”。

1）选择下图所示的曲面作为要变形的面；

2）点击“添加曲线”按钮，添加1条绿色的曲线，如下图所示；

3）点击“添加点”，鼠标左键点击线上的圆点，此时弹出如下图所示的三重轴；

4）拖动坐标轴到合适的位置。

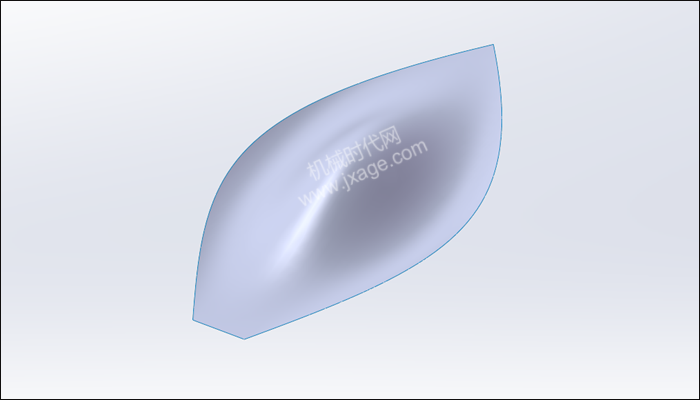

完成。

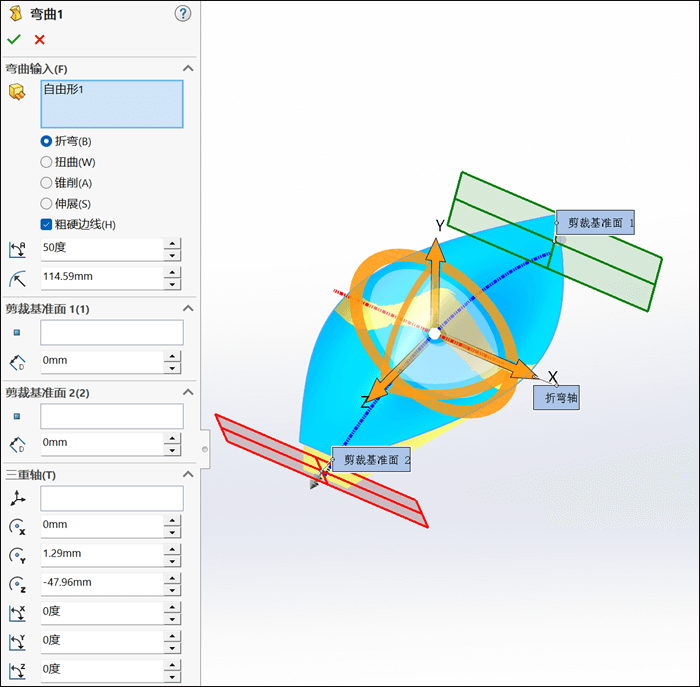

4.点击“插入”-“特征”-“弯曲”，选择整个模型作为弯曲输入，类型选择“折弯”，折弯角度为50度，如下图所示，点击勾号完成。

5.点击“拉伸凸台/基体”，在上视基准面绘制如下图所示的草图。

开始条件设置为“等距”，等距值为10mm，拉伸深度为10mm，如下图所示。

6.点击“插入”-“特征”-“圆顶”，选择下图所示的端面，设置距离值为10mm，点击勾号完成。

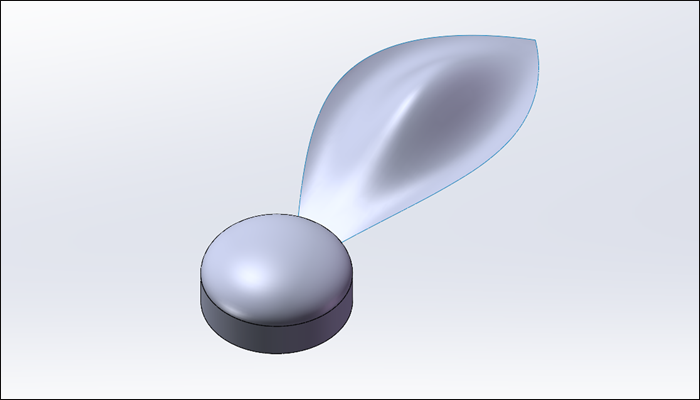

完成。

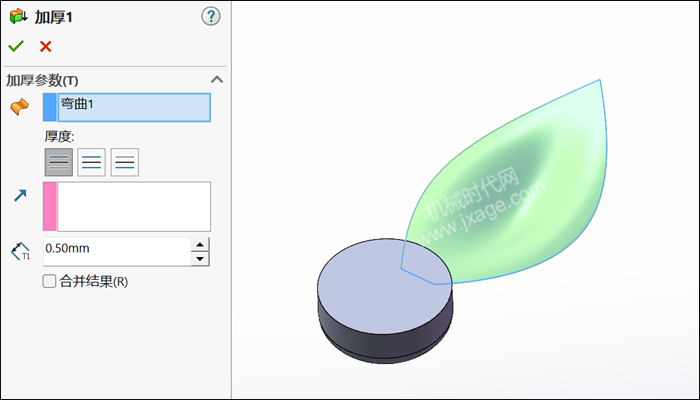

7.加厚。

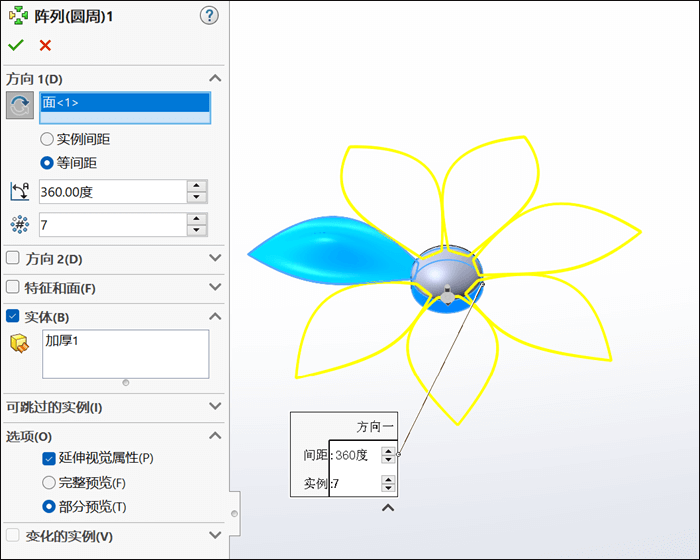

8.点击圆周阵列，以下图的圆柱面作为阵列参考，阵列对象选择下图所示的特征，阵列数量为7，等间距分布，如下图所示。

9.完成。

模型下载：
