SolidWorks建模练习（114）：笑脸

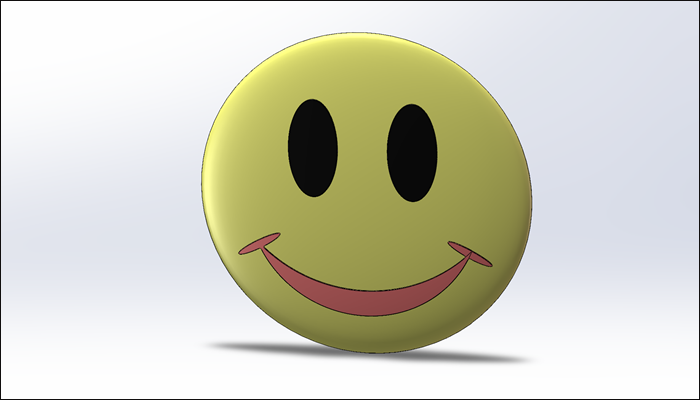

最终结果如下图所示：

文章末尾下载模型

方法：

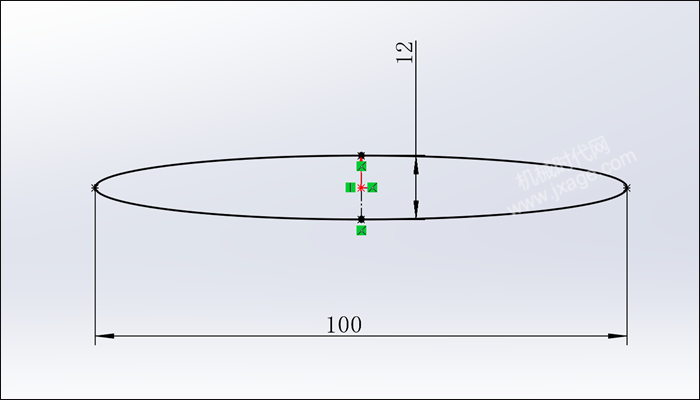

1.点击“草图绘制”，在上视基准面上绘制如下图所示的草图。

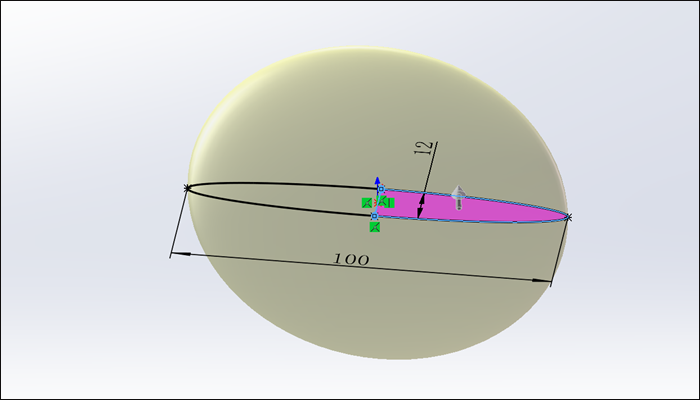

2.点击“旋转凸台/基体”，选择下图所示的轮廓作为旋转的截面，点击勾号完成头部的创建。

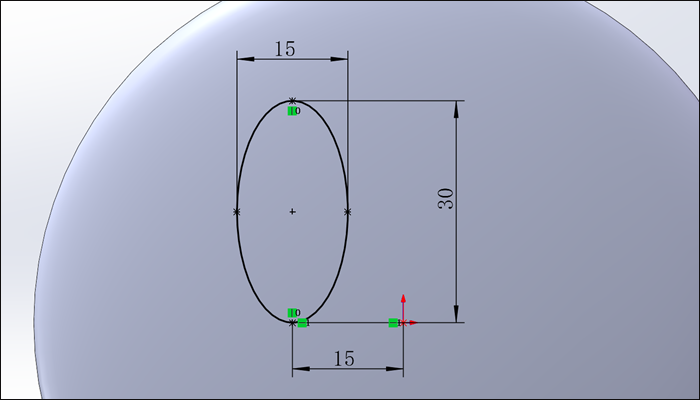

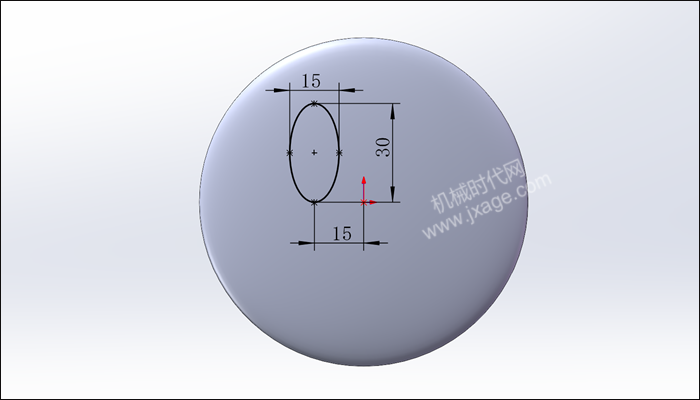

3.再次点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

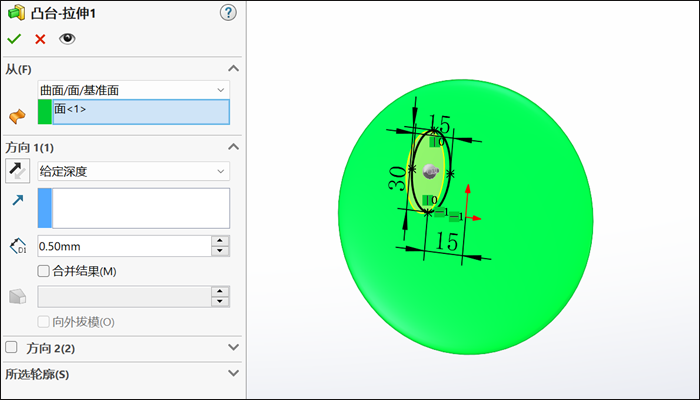

4.点击“拉伸凸台/基体”，开始条件设置为“曲面/面/基准面”，参考面选择下图所示的绿色面，拉伸深度为0.5mm，如下图所示，完成眼睛的创建。

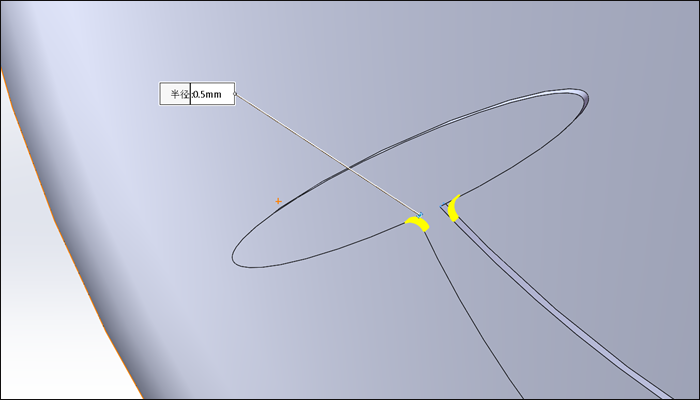

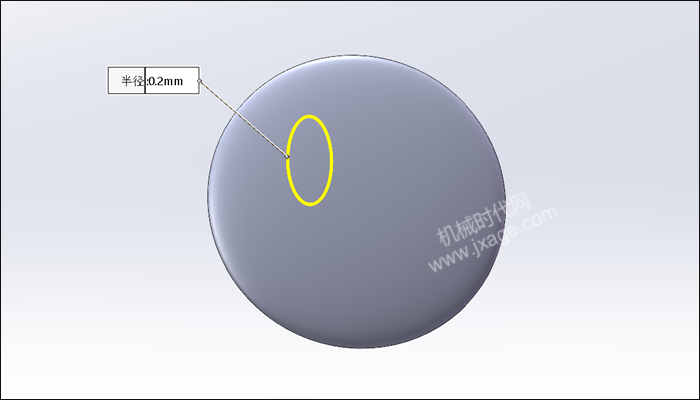

5.倒圆角。

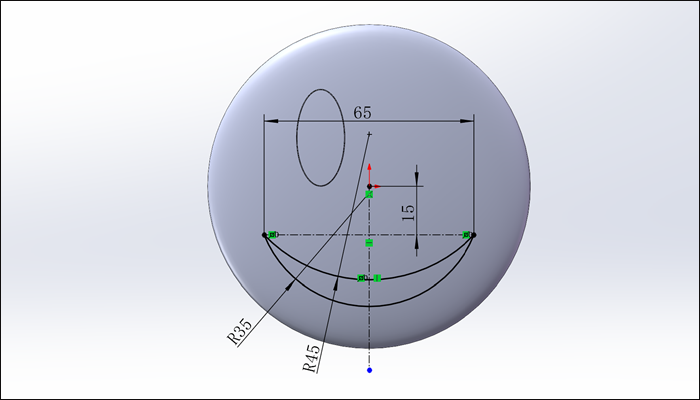

6.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

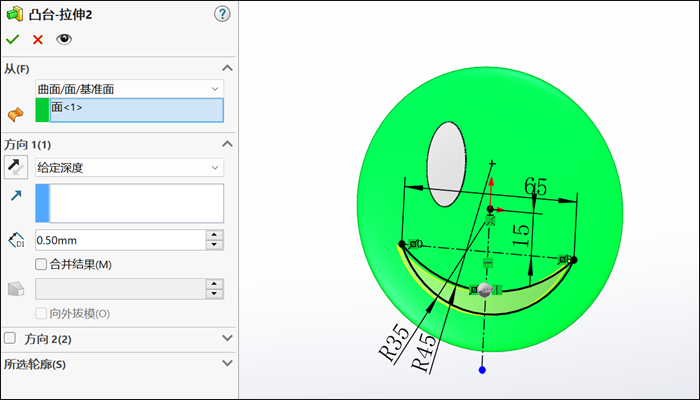

7.点击“拉伸凸台/基体”，开始条件设置为“曲面/面/基准面”，参考面选择下图所示的绿色面，拉伸深度为0.5mm，如下图所示，完成嘴巴的创建。

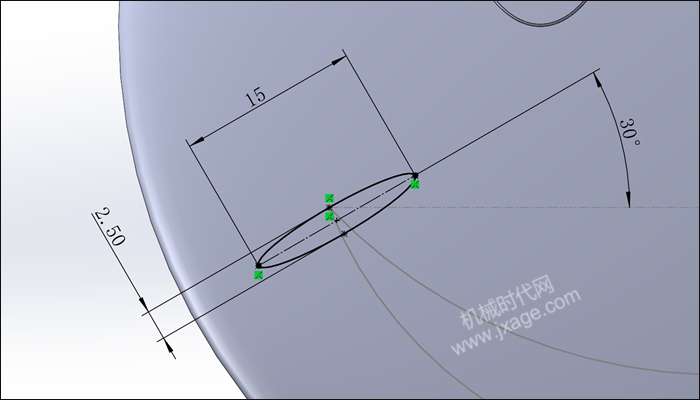

8.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

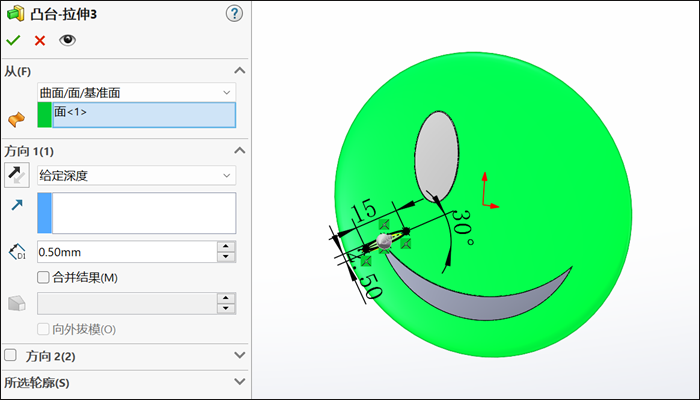

9.点击“拉伸凸台/基体”，开始条件设置为“曲面/面/基准面”，参考面选择下图所示的绿色面，拉伸深度为0.5mm，如下图所示，完成嘴角的创建。

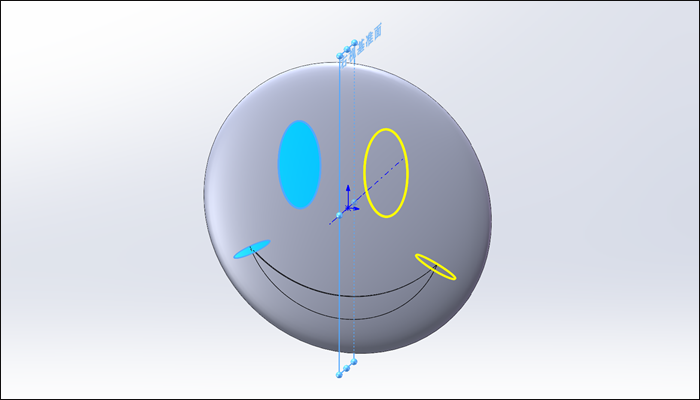

10.镜向眼睛和嘴角。

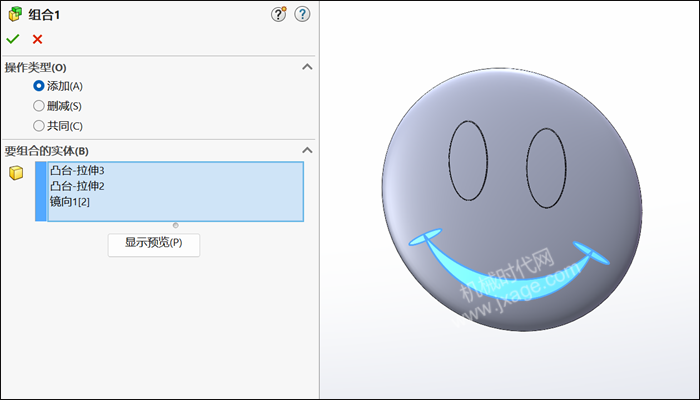

11.点击“插入”-“特征”-“组合”，类型选择“添加”，要组合的实体选择嘴巴和嘴角，点击勾号完成。

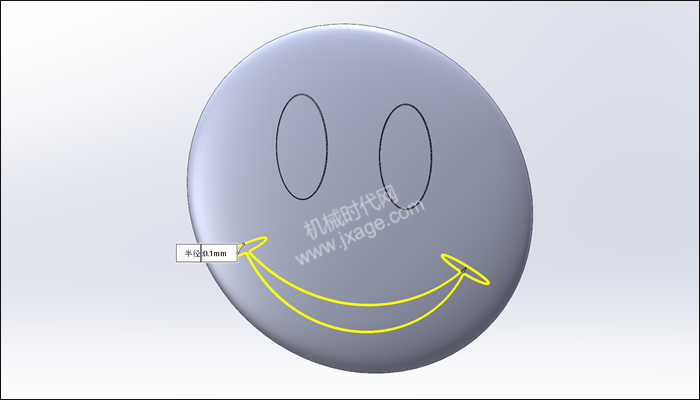

12.倒圆角。

13.倒圆角。

14.完成。

模型下载：
