Creo曲面建模（57）：笑脸

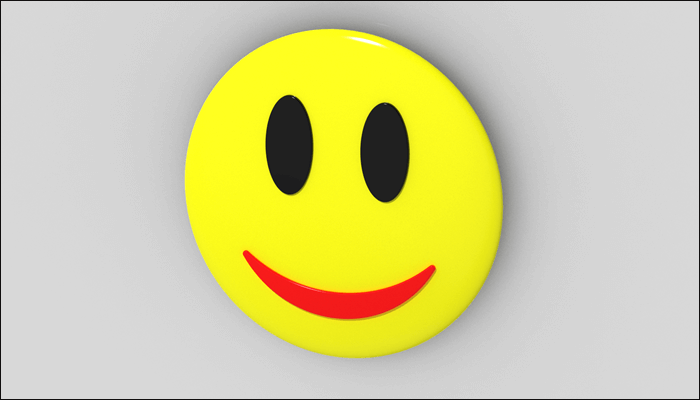

最终结果如下图所示：

文章末尾下载模型

方法：

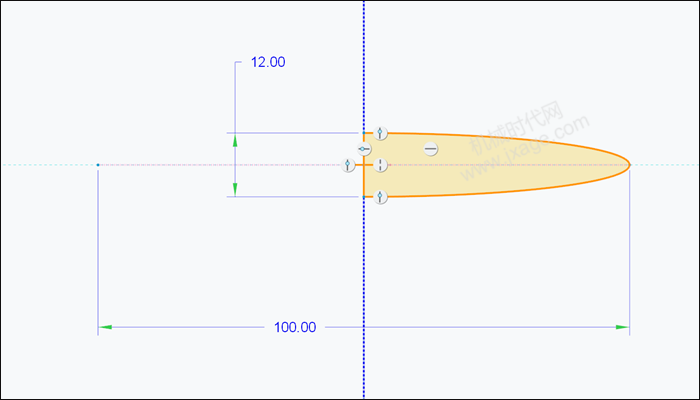

1.点击“旋转”，选择FRONT平面作为草绘平面，绘制如下图所示的草图。

点击勾号完成旋转。

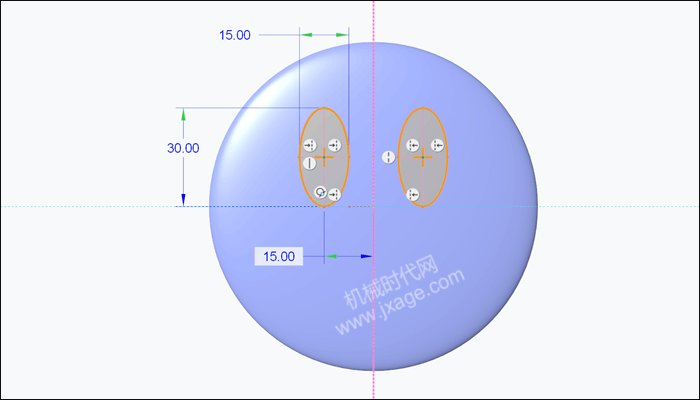

2.点击拉伸，类型选择曲面，在TOP平面绘制如下图所示的草图。

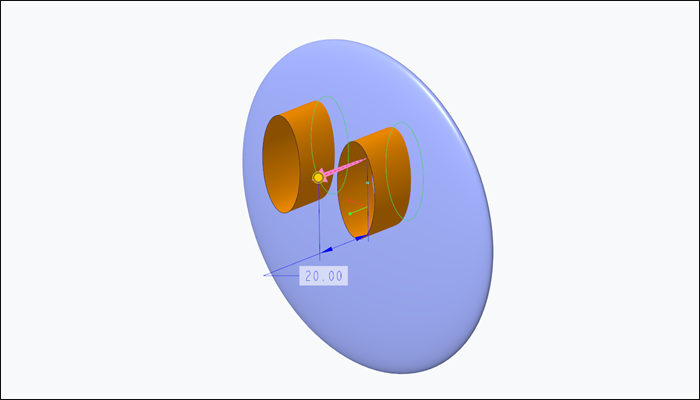

设置拉伸深度为20mm，如下图所示。

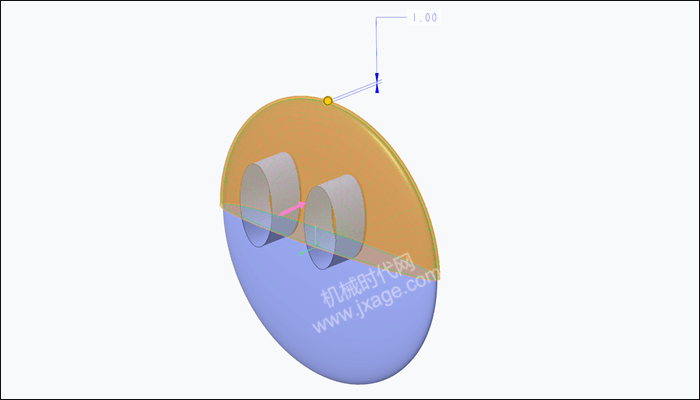

3.点击“偏移”，选择下图所示的曲面，向外偏移1mm，如下图所示。

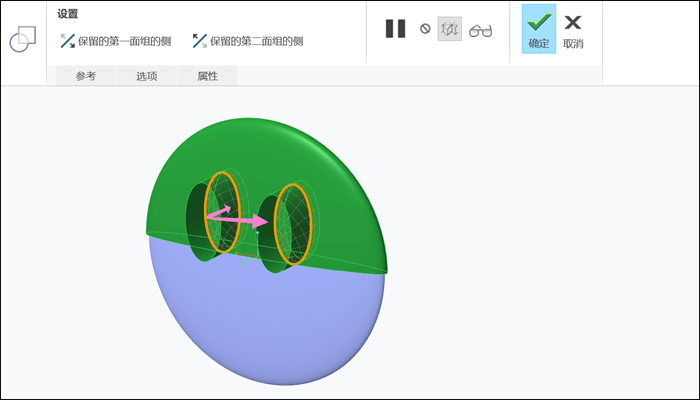

4.点击“合并”，选择上一步创建的偏移曲面和步骤2创建的拉伸曲面，调整箭头方向，进行合并。

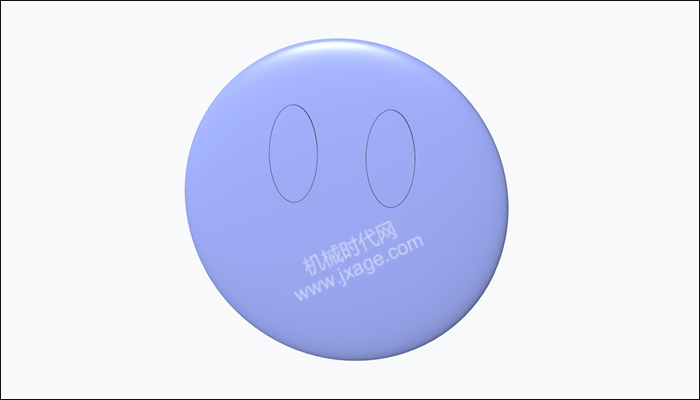

合并完成后如下图所示，从而创建出眼睛部分。

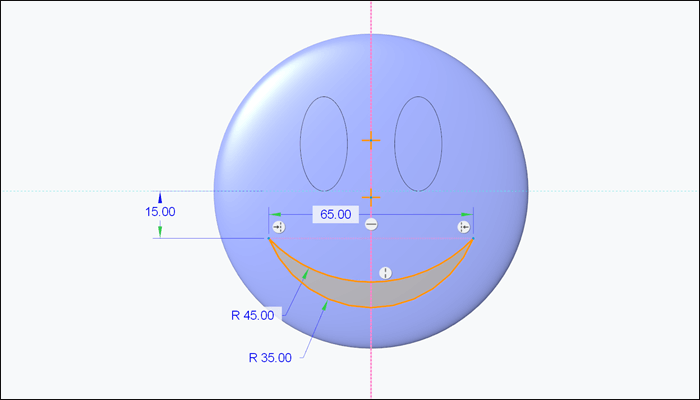

5.点击拉伸，类型选择曲面，在TOP平面绘制如下图所示的草图。

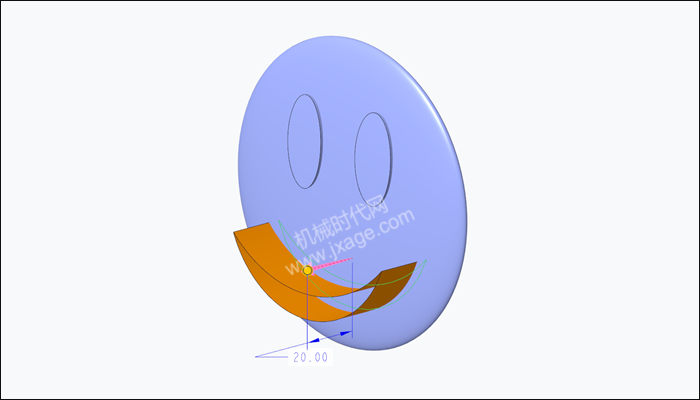

设置拉伸深度为20mm，如下图所示。

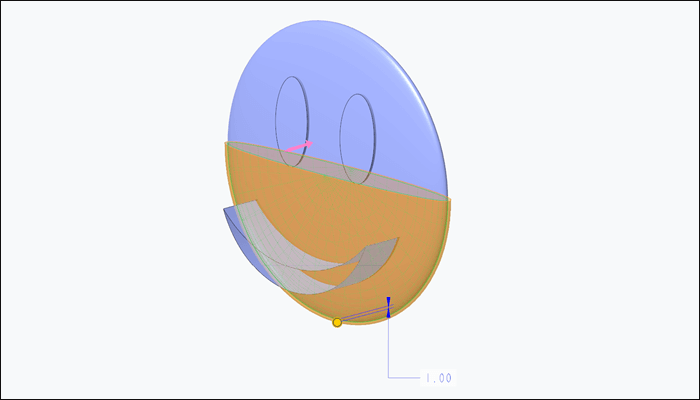

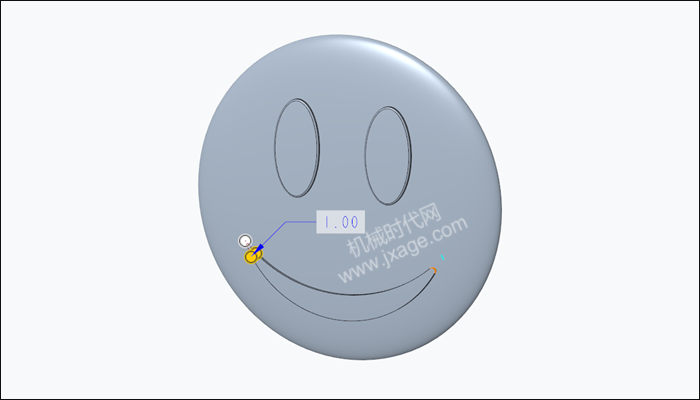

6.点击“偏移”，选择下图所示的曲面，向外偏移1mm，如下图所示。

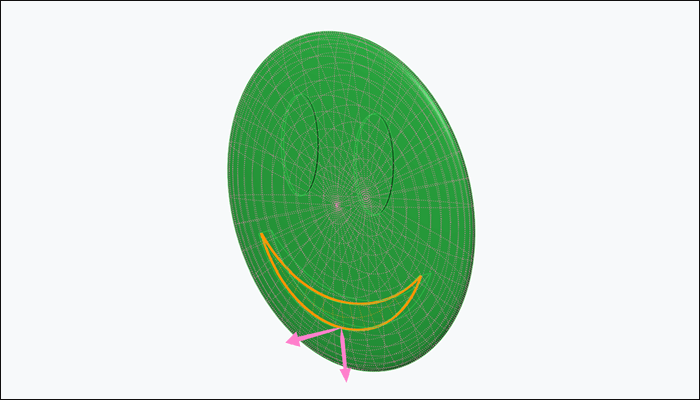

7.点击“合并”，选择上一步创建的偏移曲面和步骤5创建的拉伸曲面，调整箭头方向，进行合并。

完成曲面合并从而创建出嘴巴部分。

8.将眼睛部分和步骤1创建的旋转曲面进行合并。

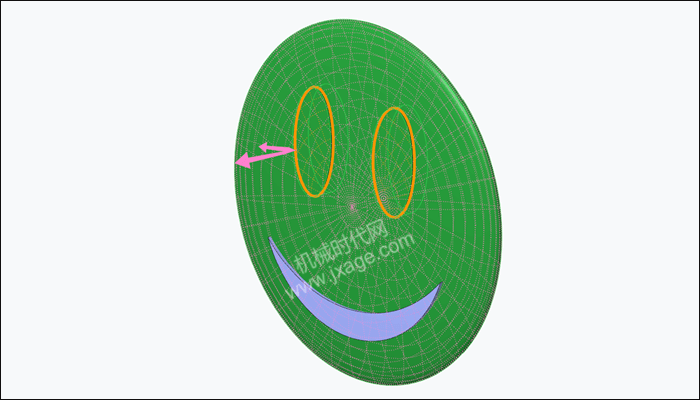

9.将嘴巴部分和上一步创建的曲面进行合并。

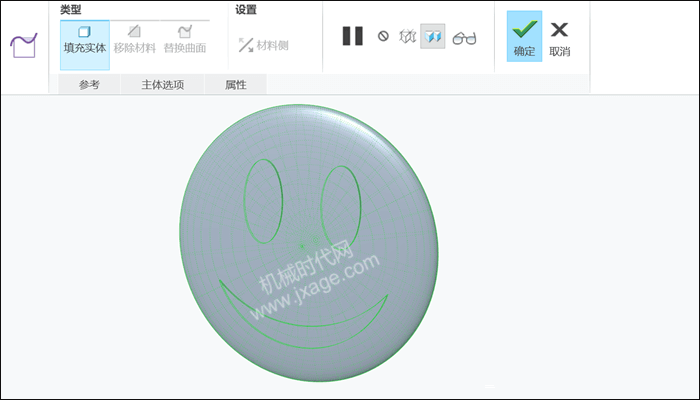

10.选择合并后的曲面，点击实体化，如下图所示。

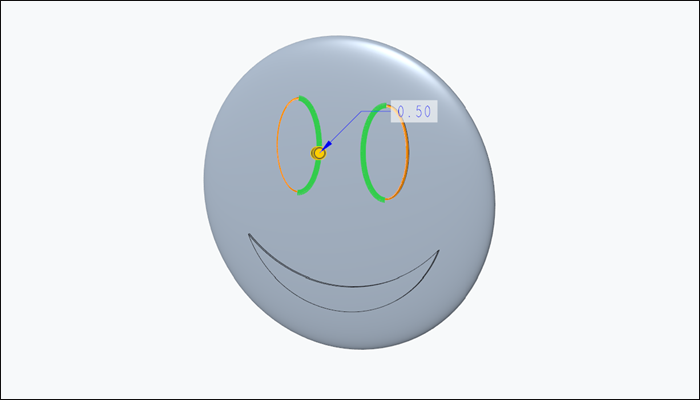

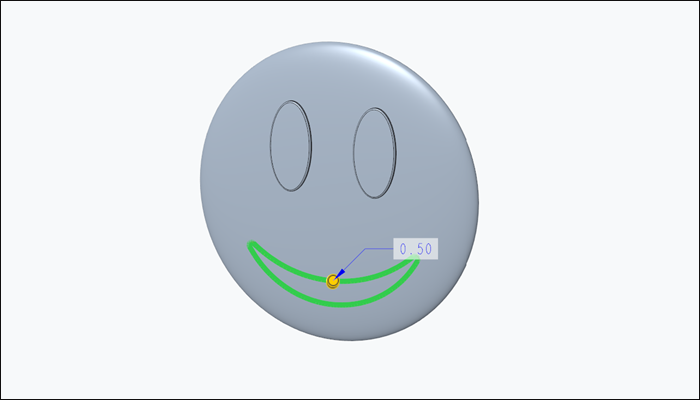

11.倒圆角。

12.完成。

模型下载：
