SolidWorks变量阵列如何使用？

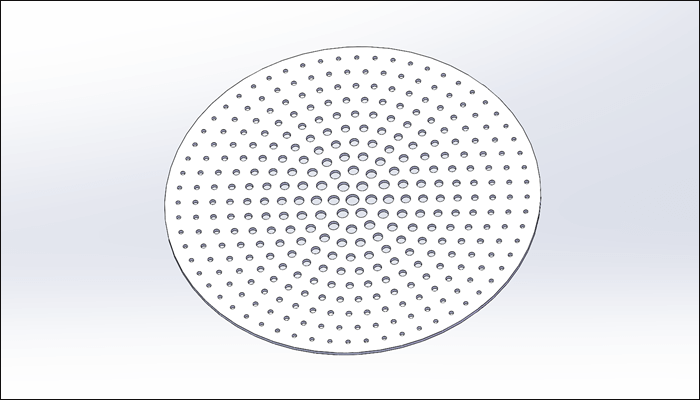

以下面的模型为例，简单介绍SolidWorks变量阵列的使用方法。

方法：

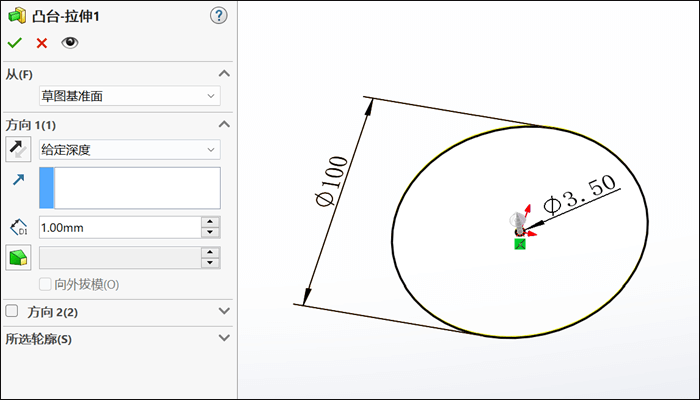

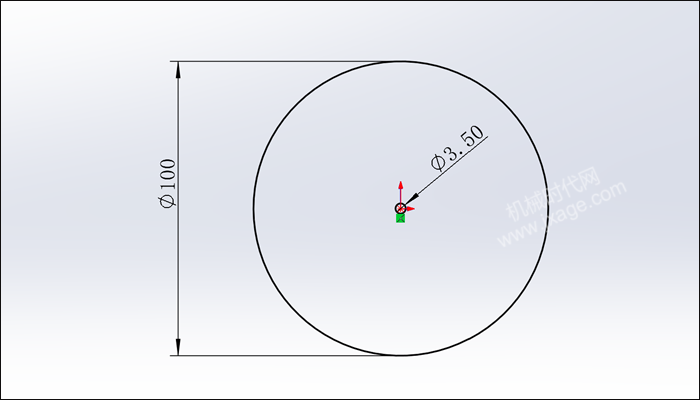

1.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

设置拉伸深度为1mm。

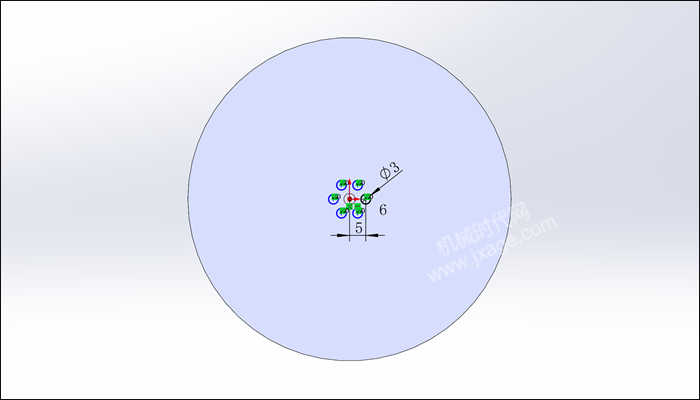

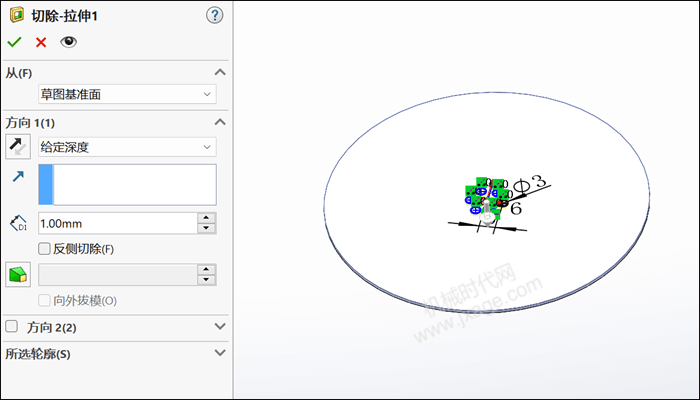

2.点击拉伸切除，在前视基准面绘制如下图所示的草图。

设置拉伸深度为1mm。

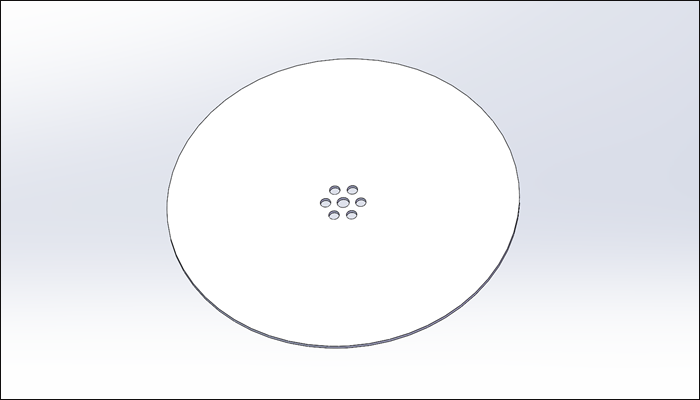

完成拉伸切除。

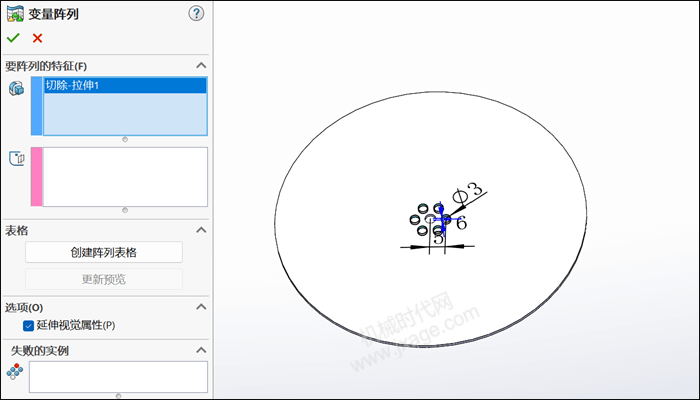

3.接下来开始使用变量阵列。单击工具栏中变量阵列或点击插入 > 阵列/镜像 > 变量阵列。

①要阵列的特征选择上一步创建的拉伸切除特征，然后点击“创建阵列表格”。

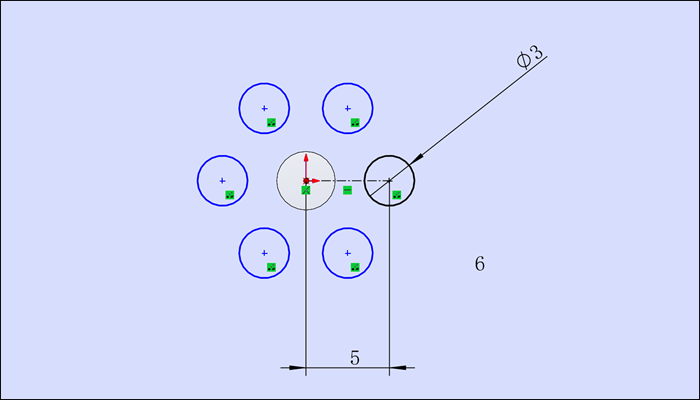

②选择下图的三个黑色的尺寸。

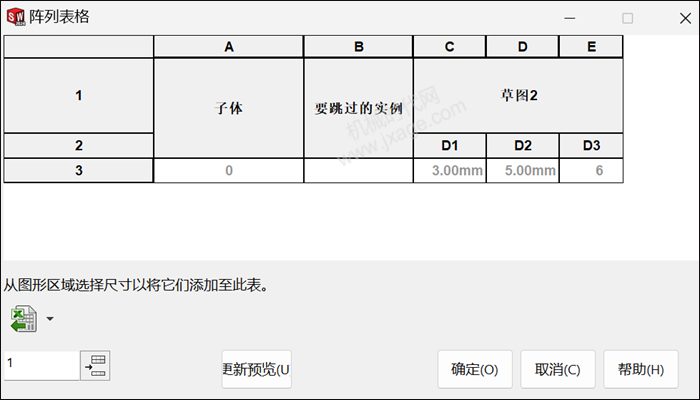

③点击窗口左下角的“要添加的实例数量”按钮，插入多行。

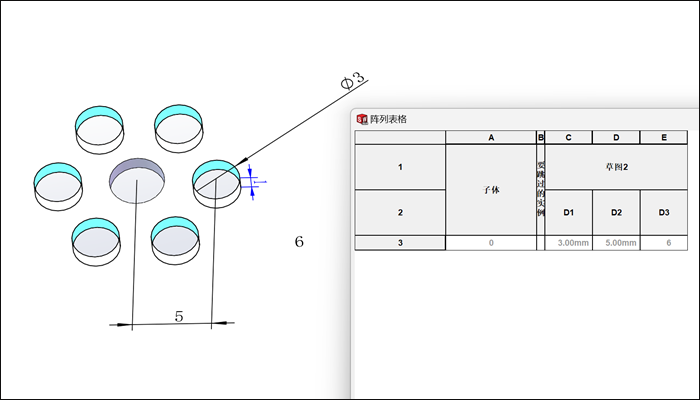

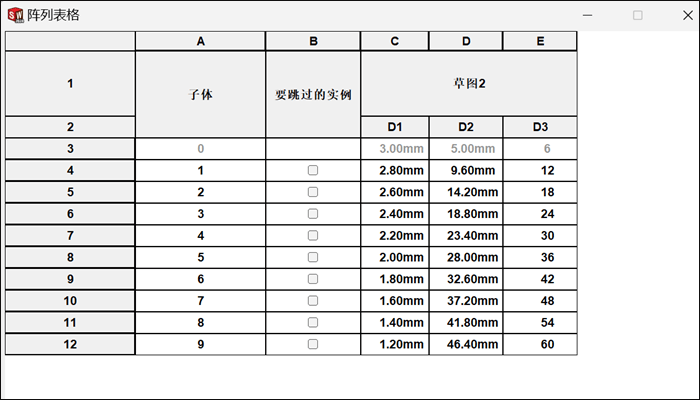

分别输入三个尺寸的数值，从而创建出不同的实例。下表中，D1为孔的直径，D2为孔的定位尺寸，D3为孔的数量。

点击勾号完成。

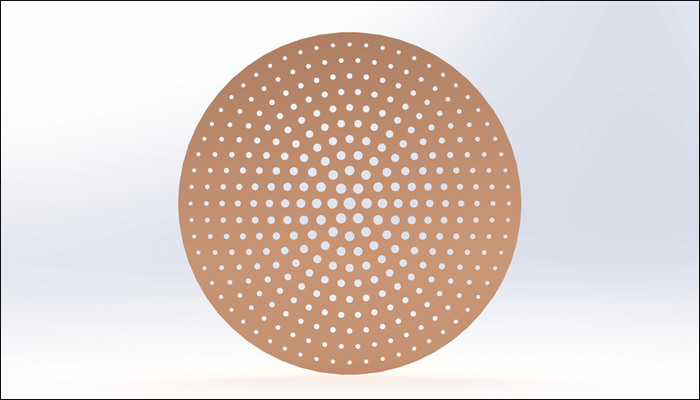

4.渲染。
