Proe竞赛练习题：3D08-H05

练习题：

完成结果：

文章末尾下载模型和练习题

方法：

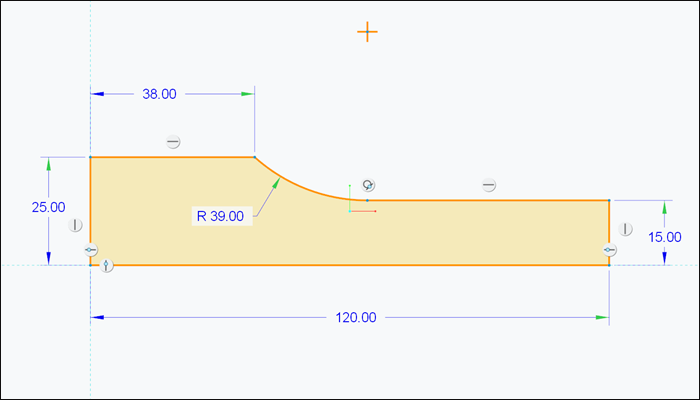

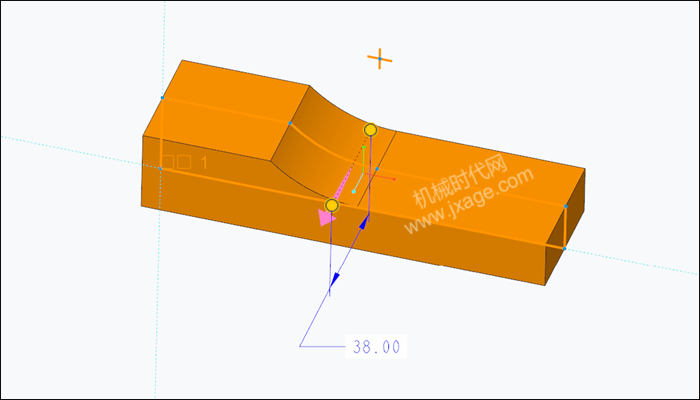

1.点击拉伸，在FRONT基准平面绘制如下图所示的草图。

两侧对称拉伸，设置拉伸高度38mm。

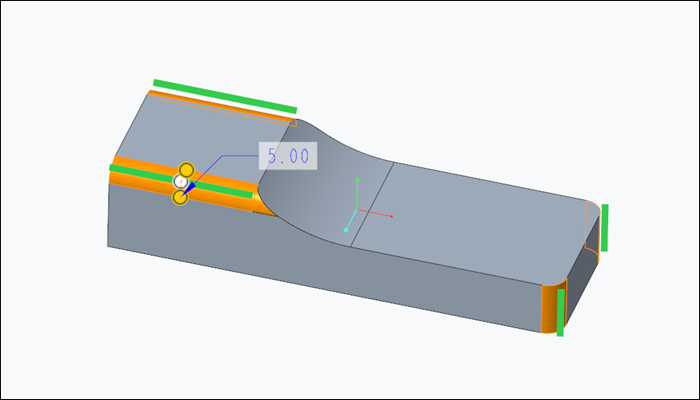

2.倒圆角。

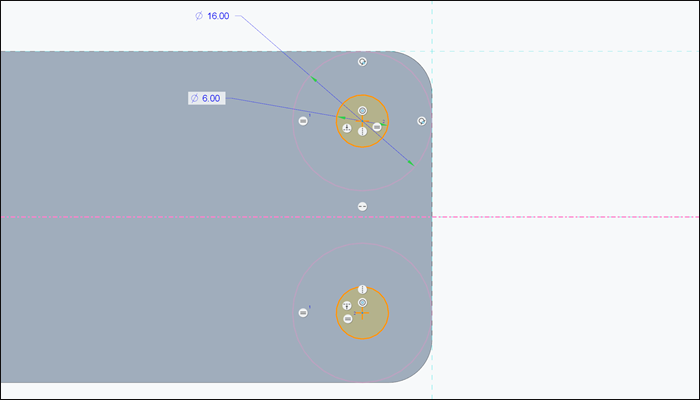

3.点击拉伸，在下图所示的平面上绘制如下图所示的草图。

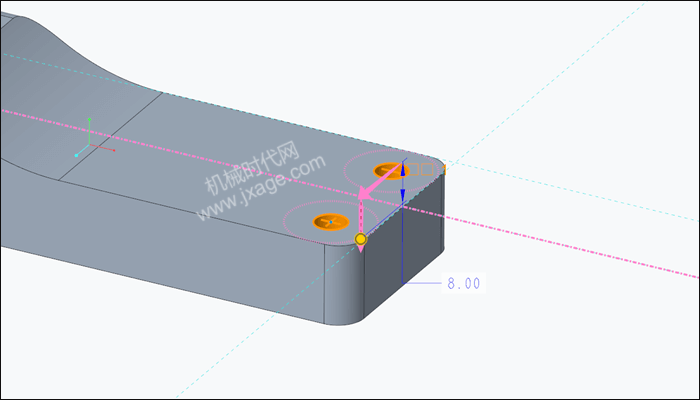

点击“移除材料”，设置拉伸深度为8mm。

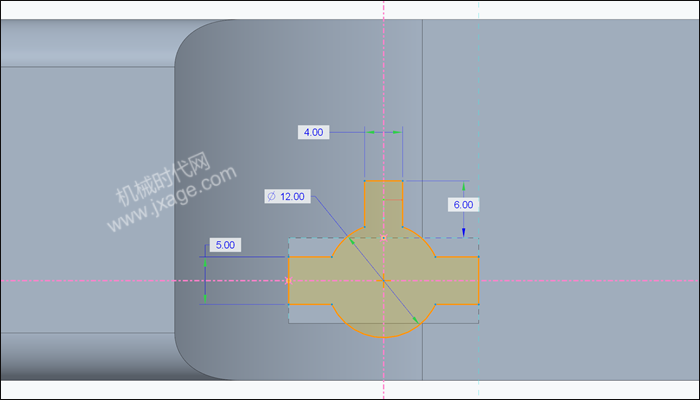

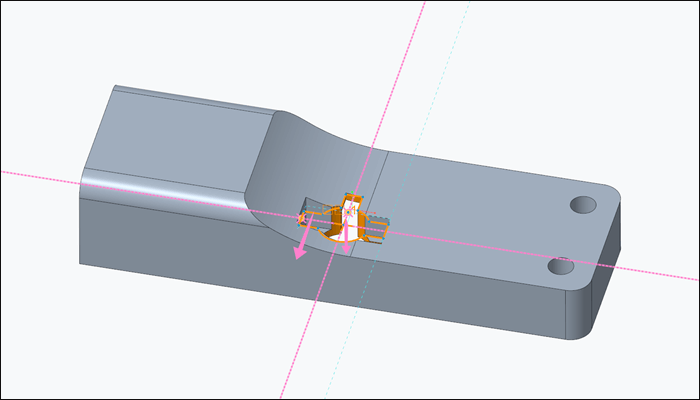

4.点击拉伸，在下图所示的平面上绘制如下图所示的草图。

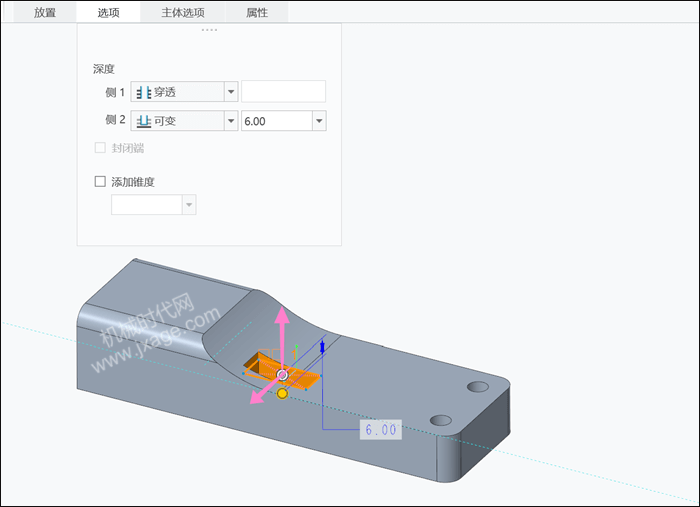

展开选项，侧1设置为穿透，侧2设置为可变，值为6mm。

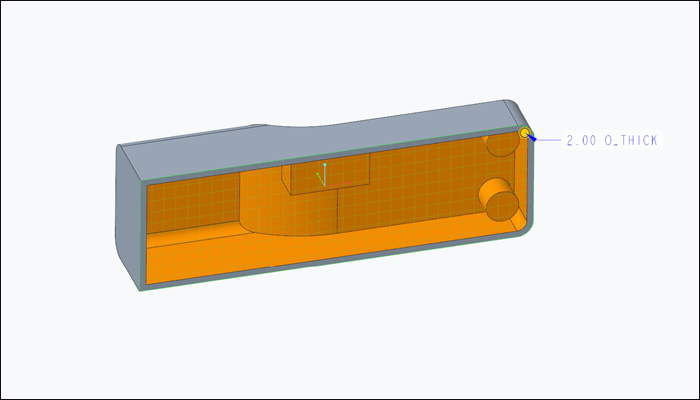

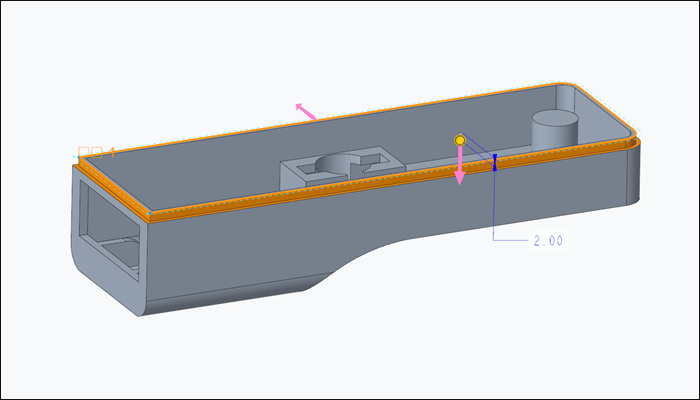

5.抽壳，厚度为2mm。

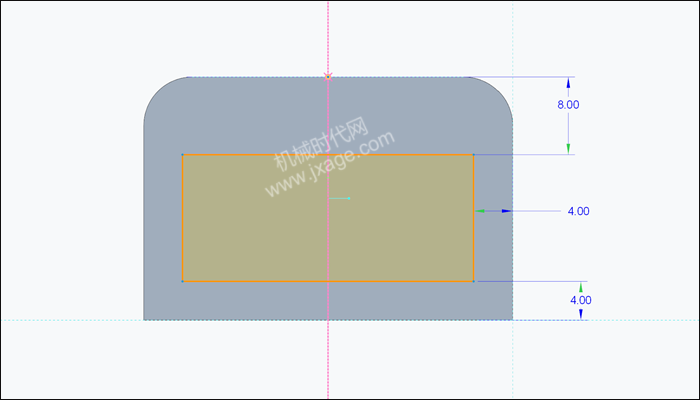

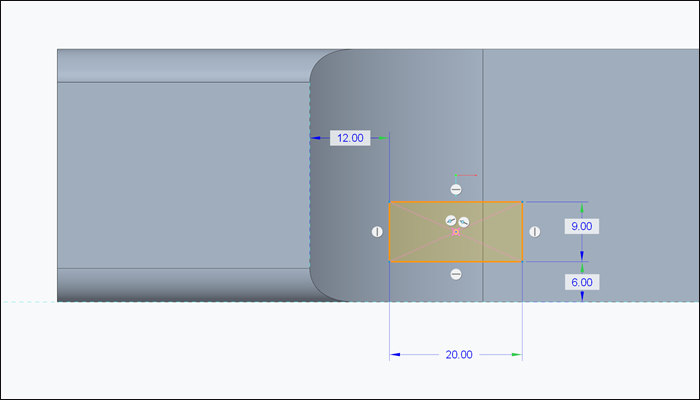

6.点击拉伸，在下图所示的平面上绘制如下图所示的草图。

点击选项，设置侧1和侧2都设置为穿透。

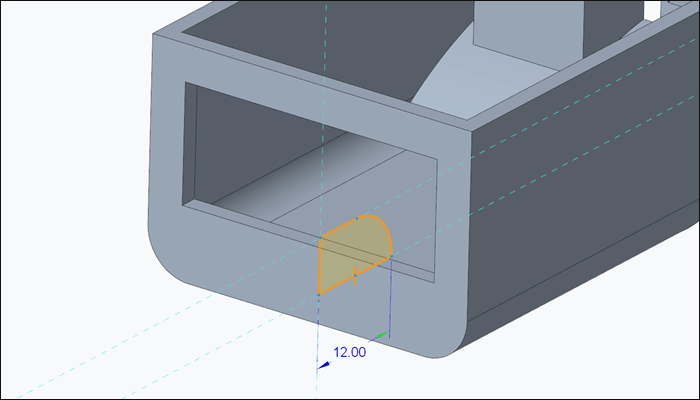

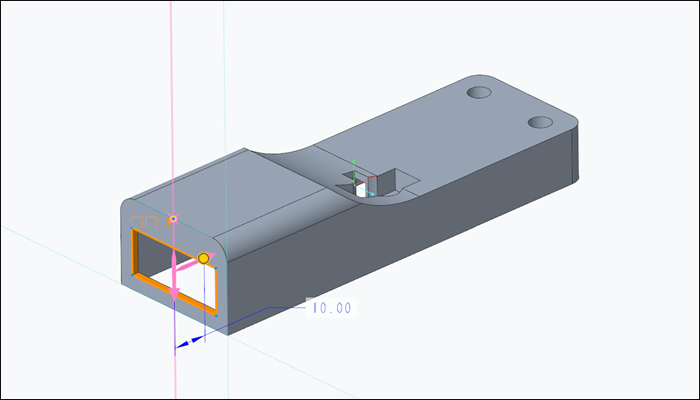

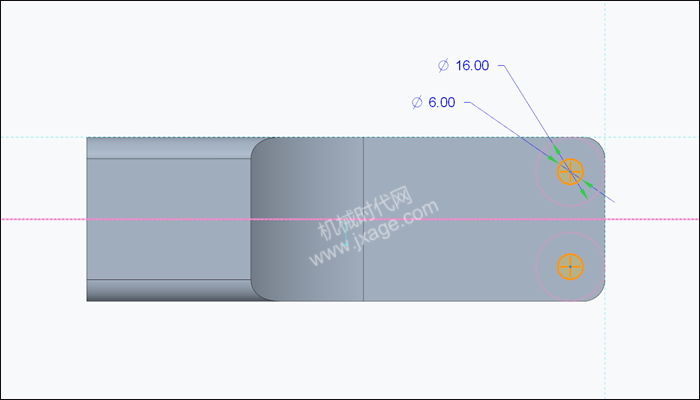

7.点击拉伸，在下图所示的面上绘制草图。

设置拉伸深度为10mm。

8.点击拉伸，在FRONT基准平面绘制如下图所示的草图。

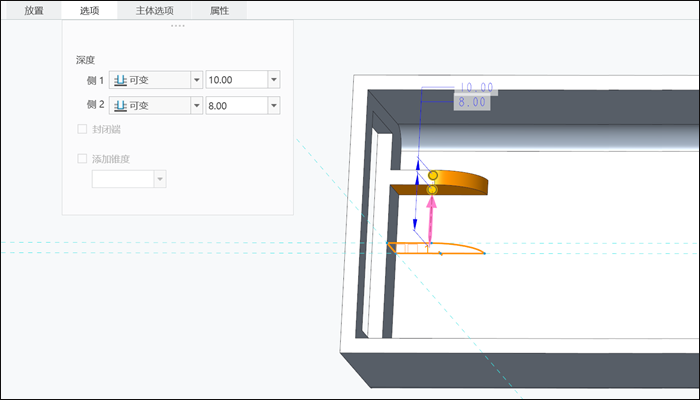

点击选项，侧1和侧2均设置为可变，值如下图所示，调整箭头方向。

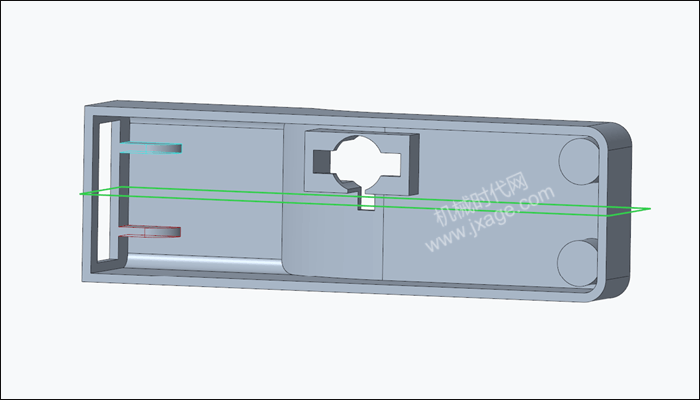

9.对上一步的特征进行镜像。

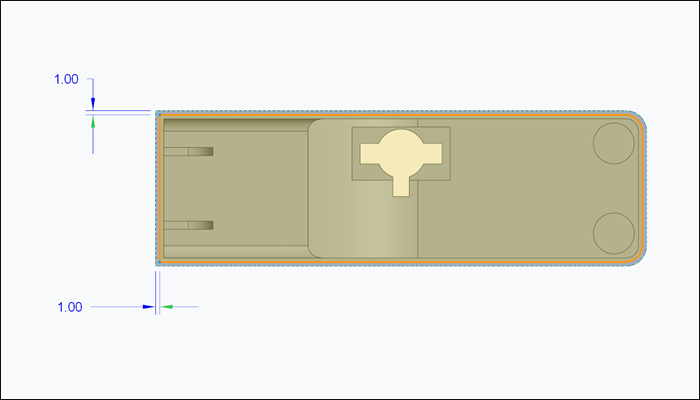

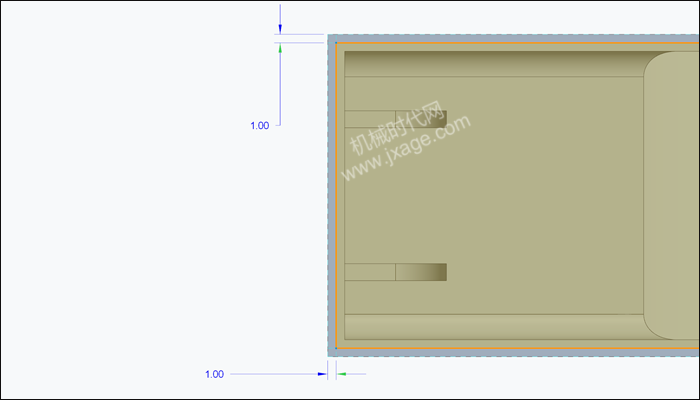

10.点击拉伸，在下图的平面上绘制如下图所示的草图。

点击移除材料，设置拉伸深度为1mm。

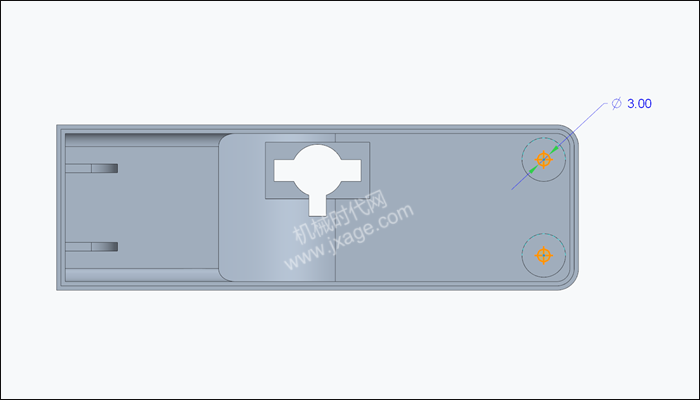

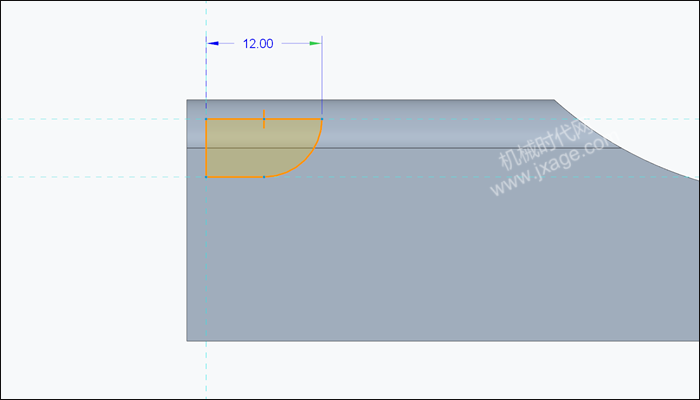

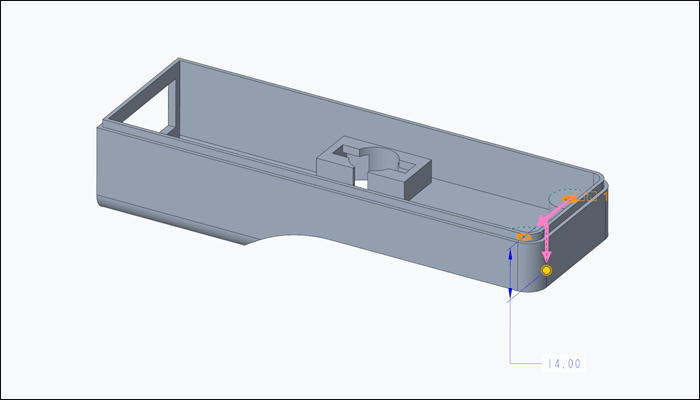

11.点击拉伸，在下图的平面上绘制如下图所示的草图。

点击移除材料，设置拉伸深度为14mm。

12.完成。

模型下载：
