SolidWorks变量阵列如何使用（2）？

以下面的模型为例，简单介绍SolidWorks变量阵列的使用方法。

方法：

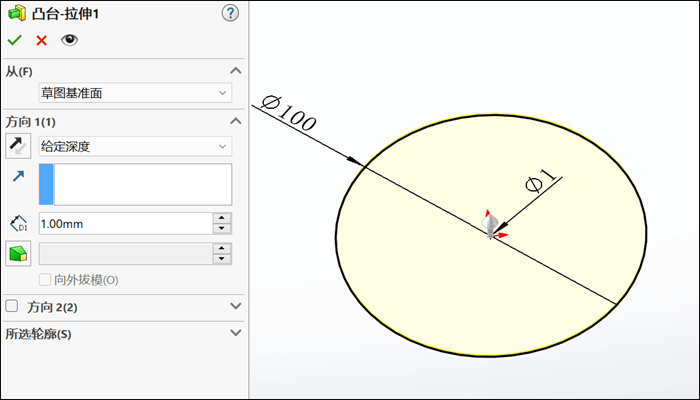

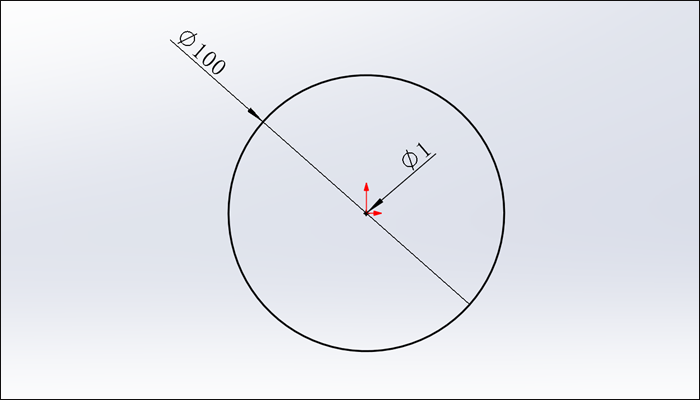

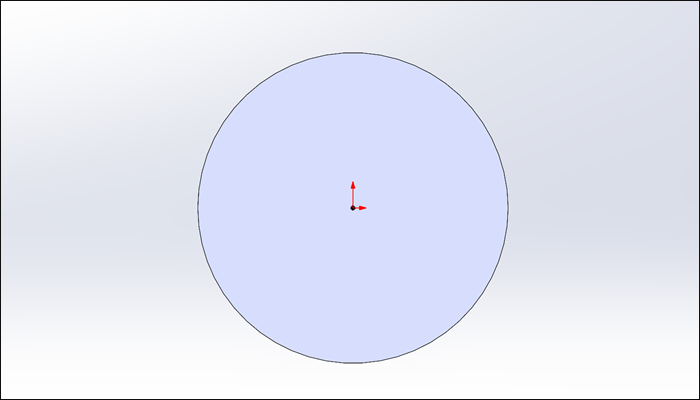

1.点击“拉伸凸台/基体”，在前视基准面绘制如下图所示的草图。

设置拉伸深度为1mm。

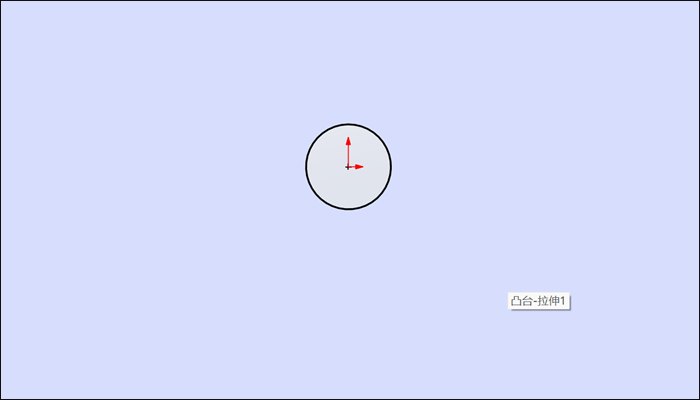

2.点击草图绘制，在下图所示的面上绘制草图。

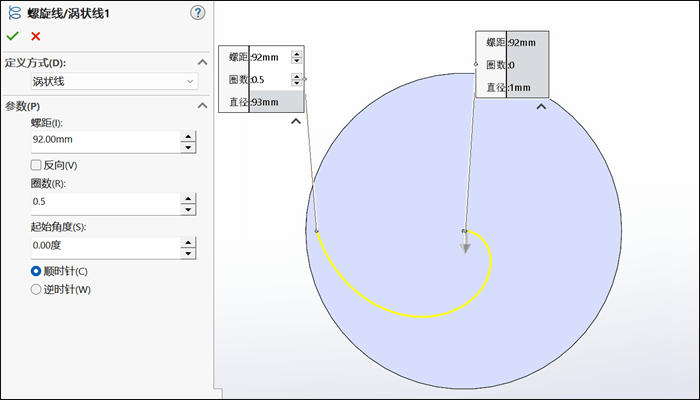

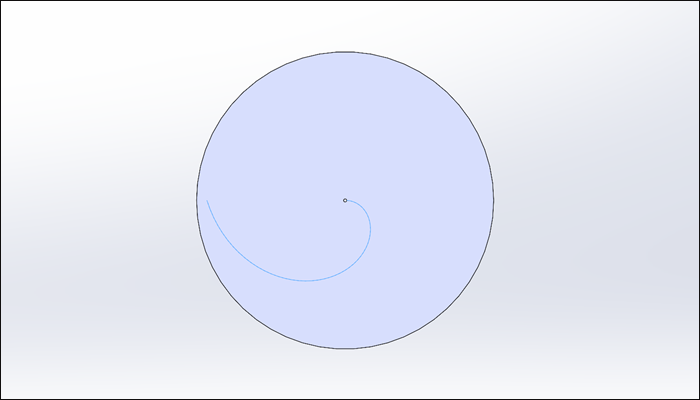

3.点击“插入”-“曲线”-“螺旋线/涡状线”，选择上一步创建的草图，定义方式选择“涡状线”，具体参数如下图所示。

完成涡状线的创建。

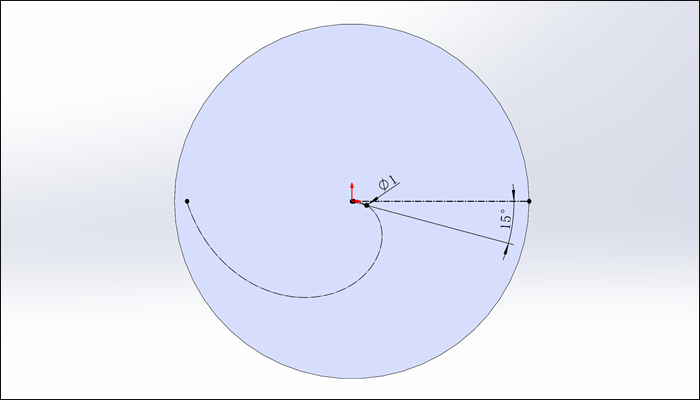

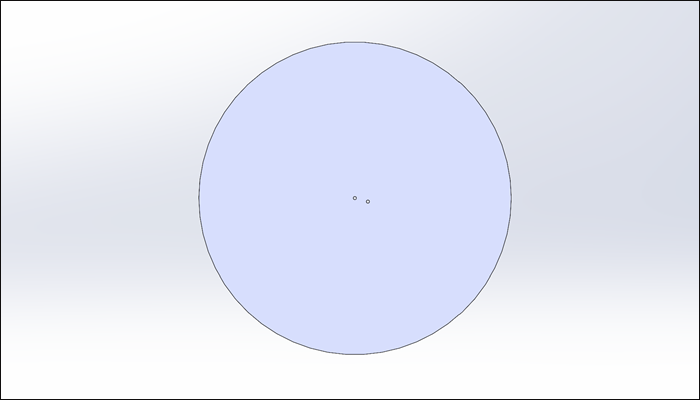

4.点击拉伸切除，在下图所示的面上绘制一个圆。

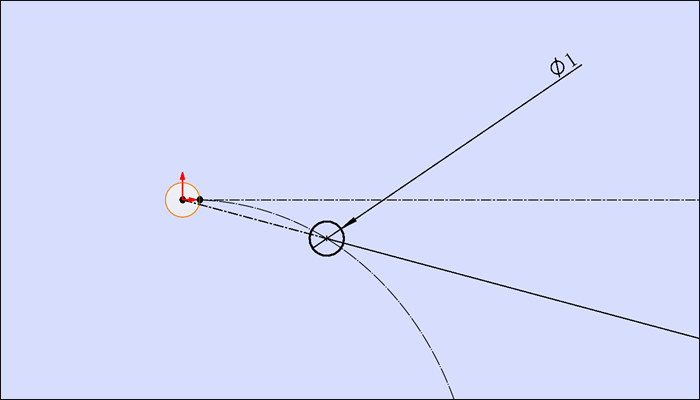

尺寸具体如下图所示。

点击勾号完成。

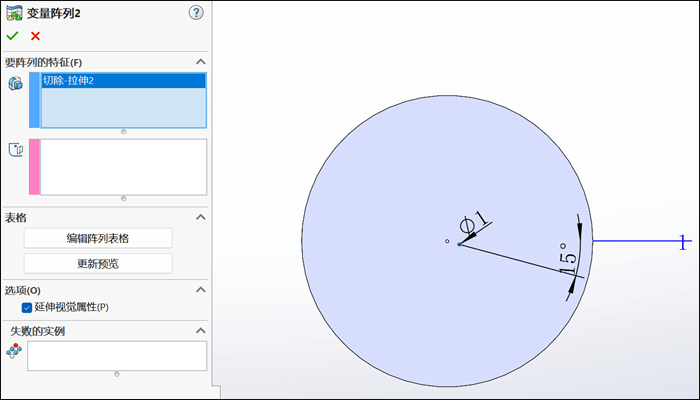

5.接下来开始使用变量阵列。单击工具栏中变量阵列或点击插入 > 阵列/镜像 > 变量阵列。

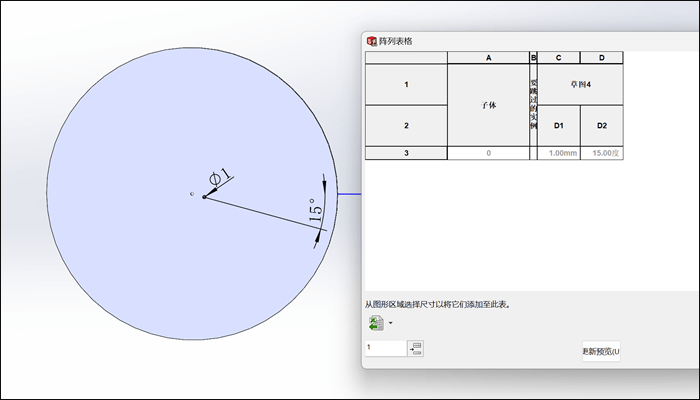

①要阵列的特征选择上一步创建的拉伸切除特征，然后点击“创建阵列表格”。

②选择下图的2个黑色的尺寸。

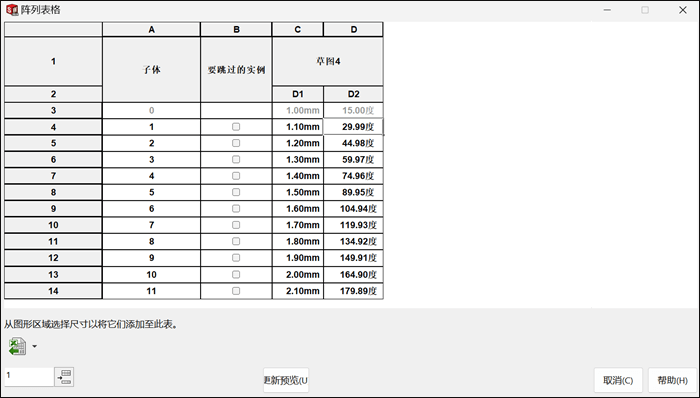

③点击窗口左下角的“要添加的实例数量”按钮，插入多行，并输入不同的尺寸，从而创建出不同的实例。

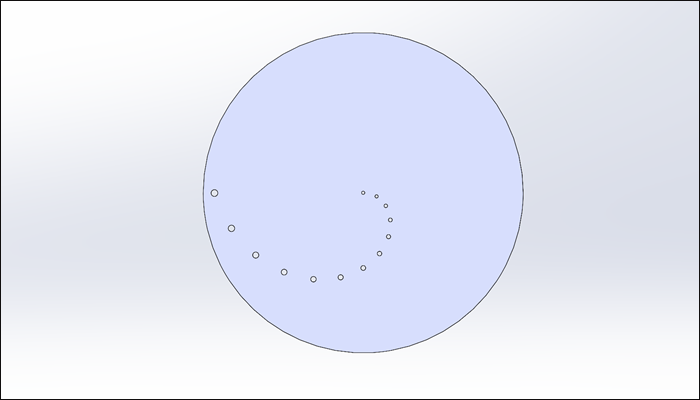

完成。

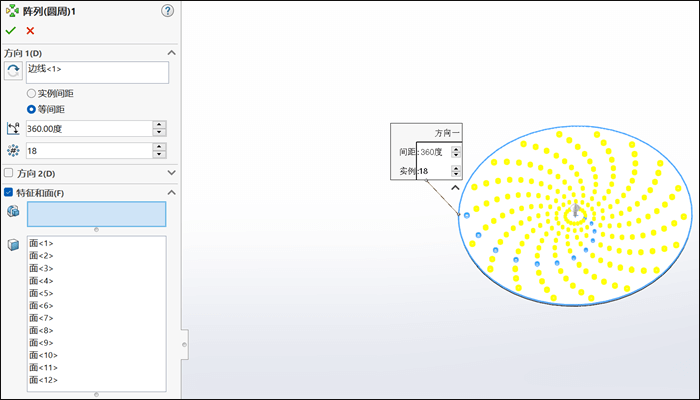

6.点击圆周阵列，选择上一步创建的12个拉伸切除圆柱面，阵列数量为18，等间距分布。

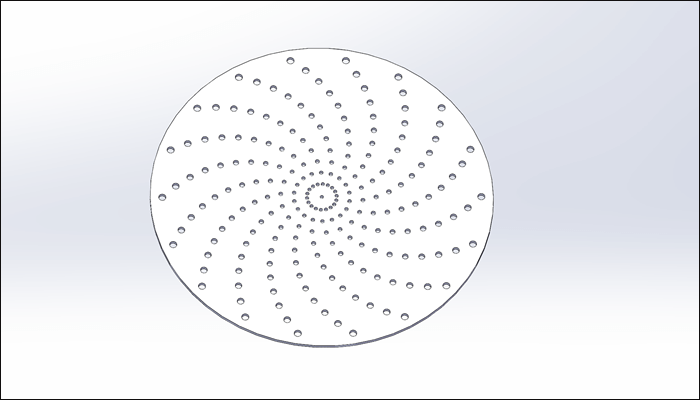

7.阵列完成。
