SolidWorks建模练习（115）：交错六角形

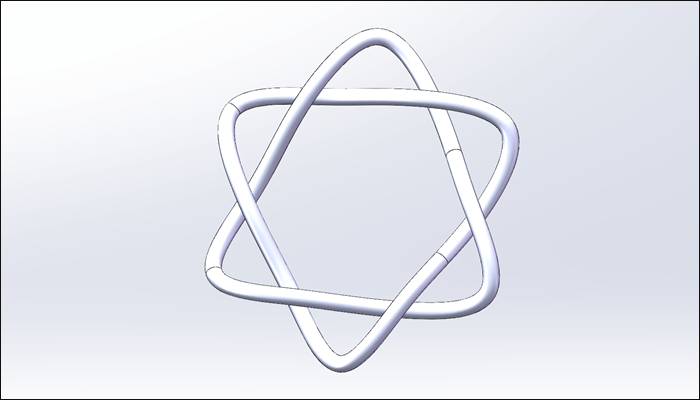

最终结果如下图所示：

文章末尾下载模型

方法：

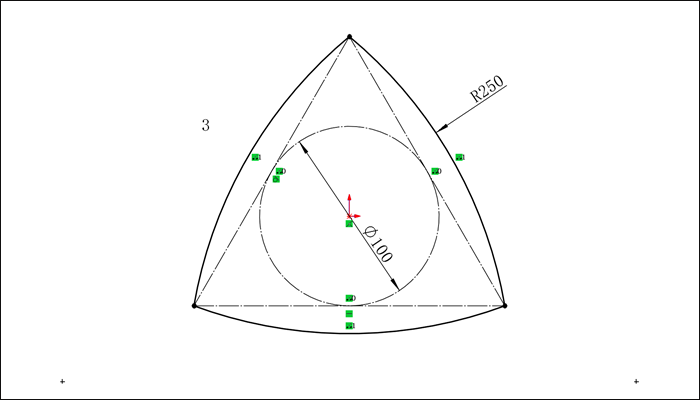

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

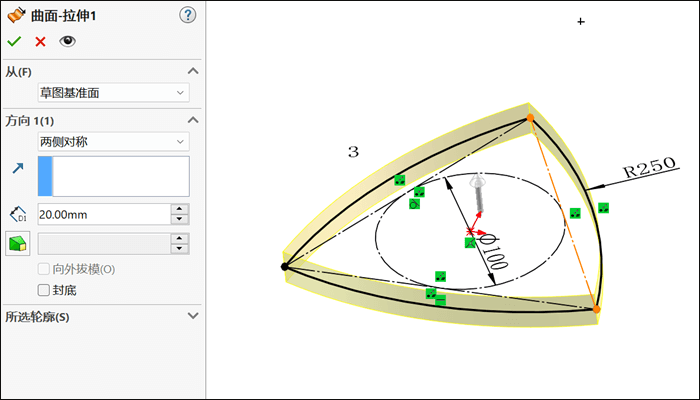

2.点击“插入”-“曲面”-“拉伸曲面”，选择下图所示的草图作为拉伸的截面，拉伸深度为20mm，点击勾号完成。

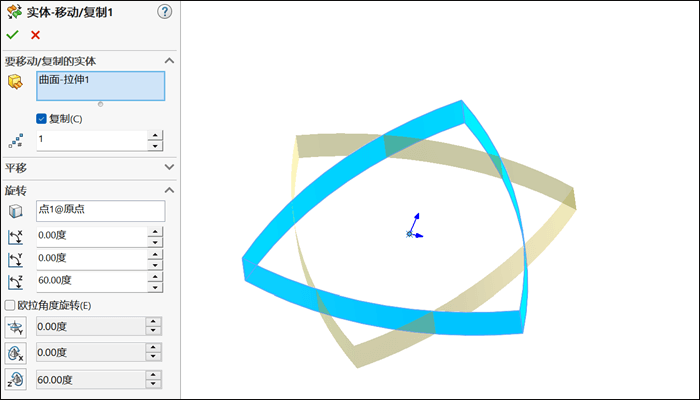

3.点击“插入”-特征”-“移动/复制”，选择下面的蓝色曲面，按照下图进行设置，旋转60度，勾选“复制”选项，设置复制数量为1。

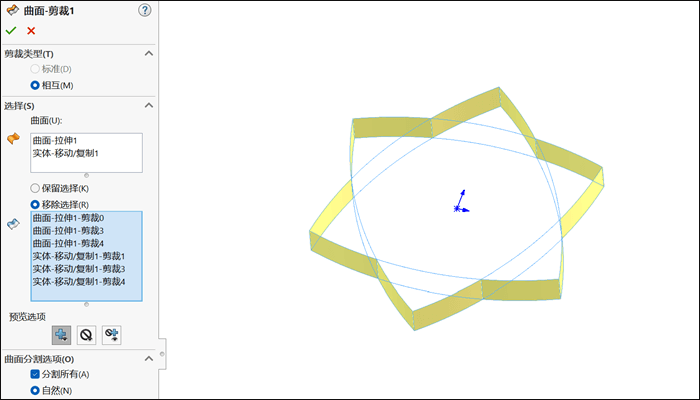

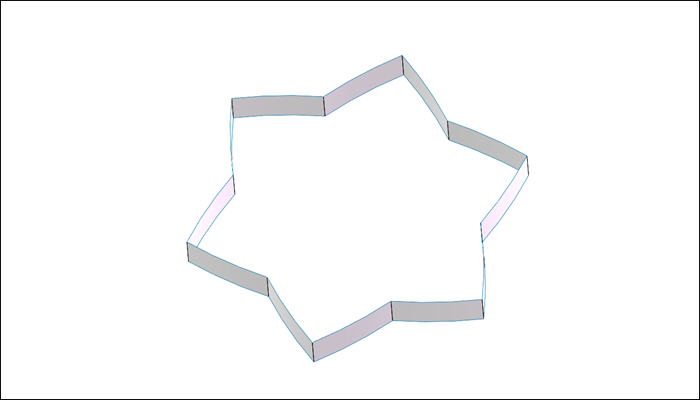

4.点击“插入”-“曲面”-“剪裁曲面”，剪裁类型选择“相互”，选择上一步创建的曲面和拉伸曲面，移除下图所示的曲面部分，从而保留最外侧的曲面。

点击勾号完成。

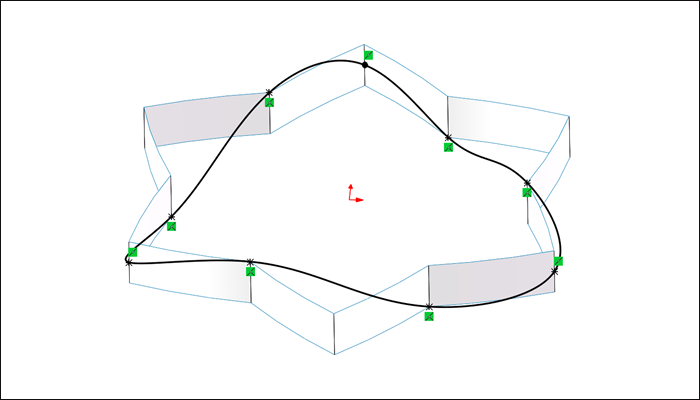

5.点击“3D草图”，然后点击“样条曲线”命令，创建出如下图所示的3D草图。

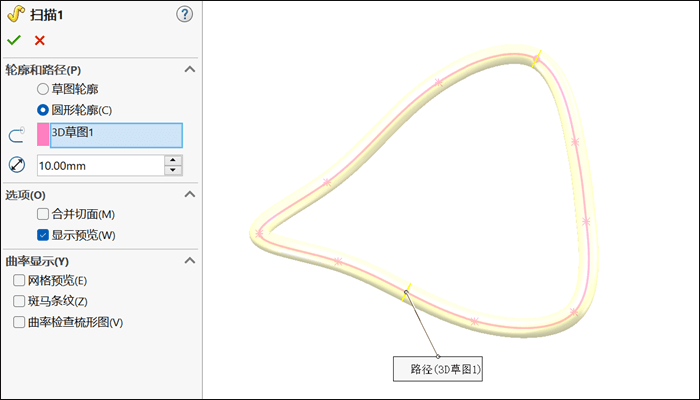

6.点击扫描，选择上一步创建的3S曲线作为扫描的路径，扫描的轮廓为直径10mm的圆，如下图所示，点击勾号完成。

7.点击“插入”-特征”-“移动/复制”，选择下面的扫描实体，按照下图进行设置，旋转60度，勾选“复制”选项，设置复制数量为1。

点击勾号完成。

8.完成。
