SolidWorks动画教程（18）：滑雪跳台分析

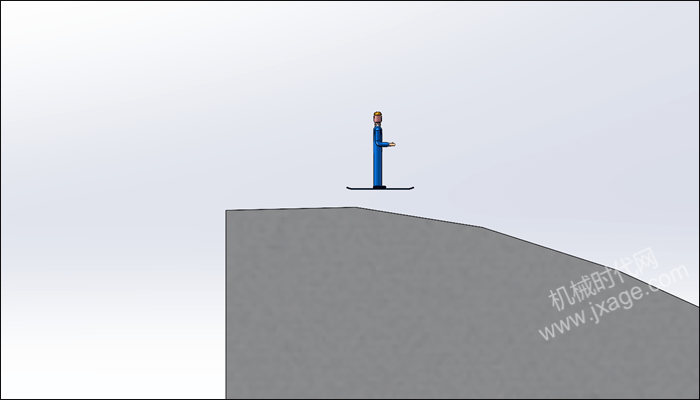

最终结果如下图所示。

文章末尾下载模型

方法：

1.新建一个装配体文件。

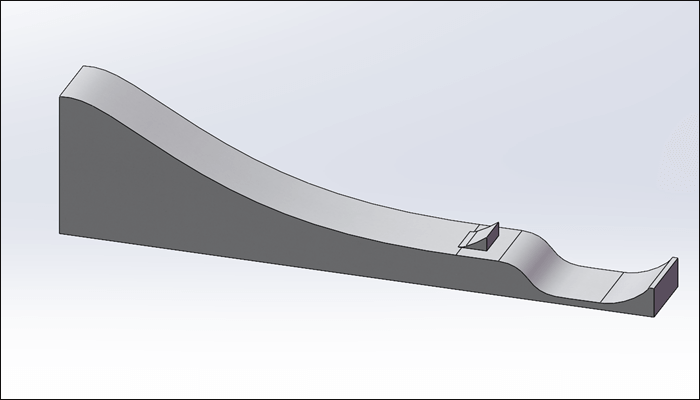

2.创建一个零件滑雪大跳台。

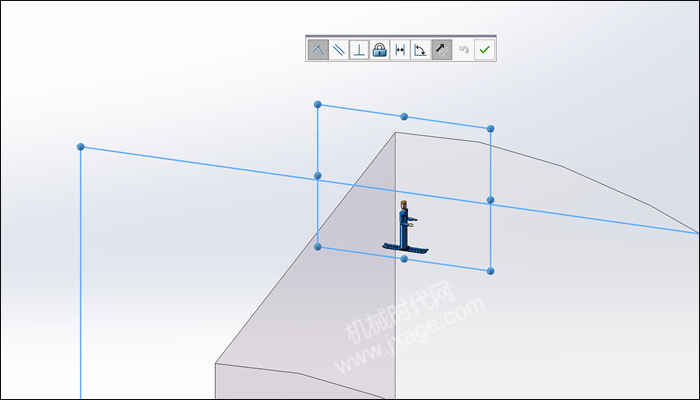

3.插入零件滑雪运动员，同时创建如下图所示的配合。

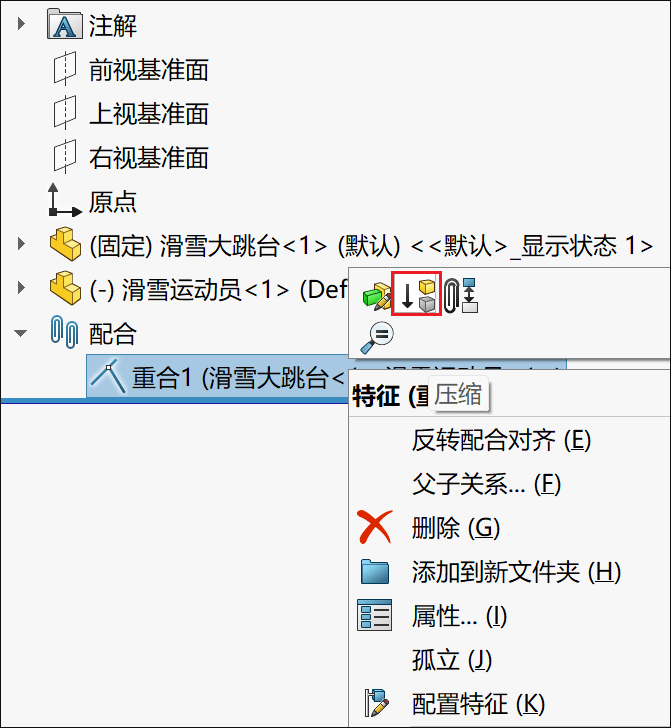

4.将上一步创建的重合约束进行压缩，如下图所示。

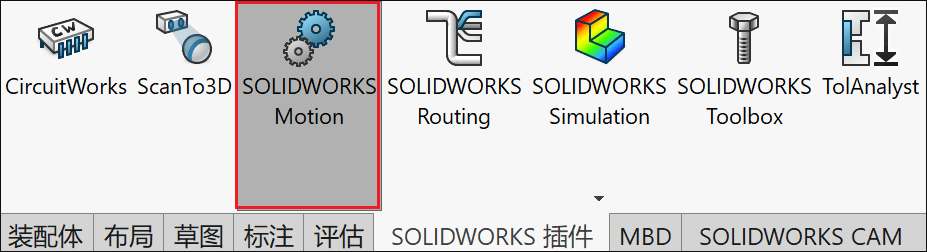

5.点击SOLIDWORKS插件选项卡中的SOLIDWORKS Motion插件。

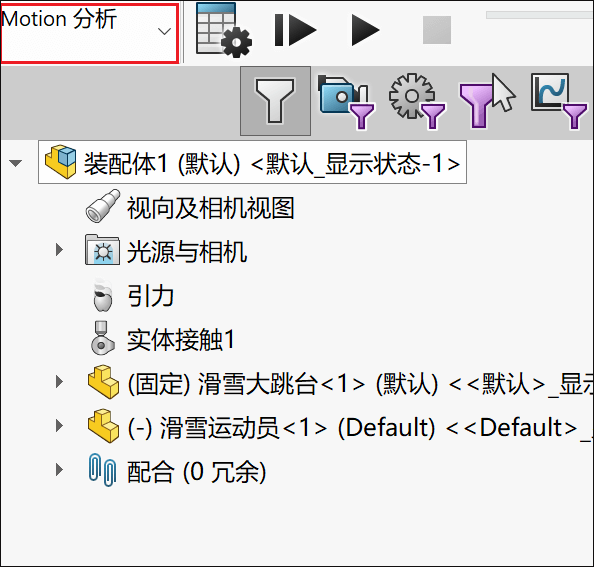

6.点击窗口左下角的运动算例，然后在下拉选项中选择“Motion 分析”。

7.添加引力，如下图所示。

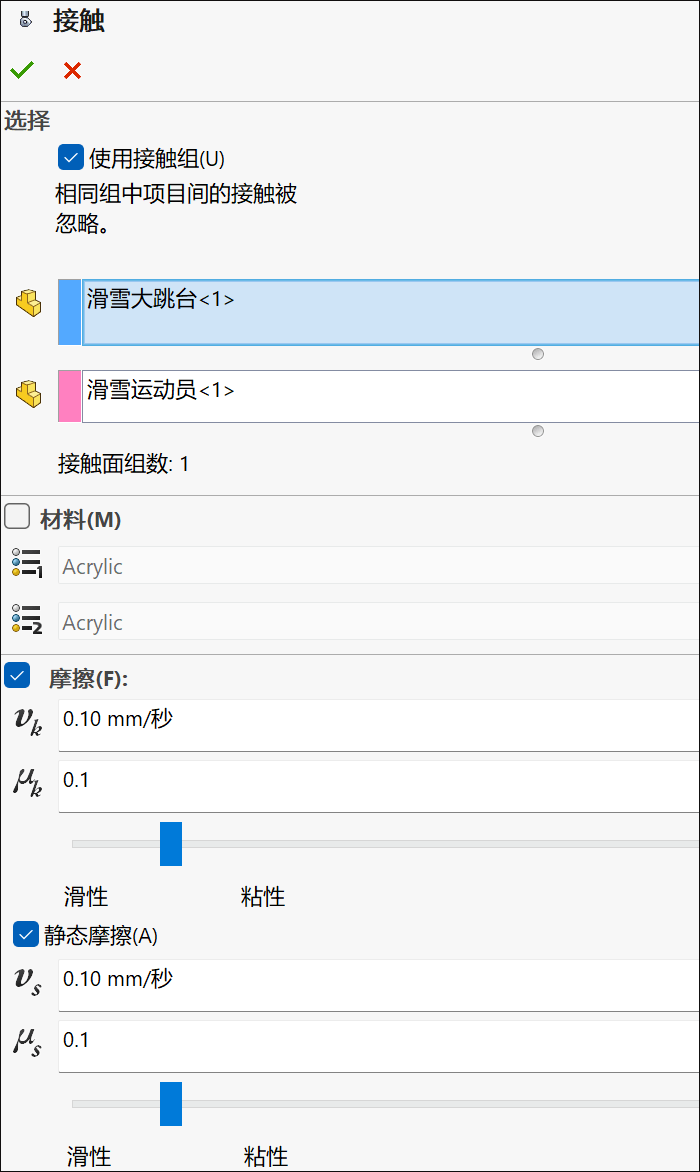

8.添加接触。在滑雪大跳台和滑雪运动员之间设置接触，并按照下图所示设置接触参数。

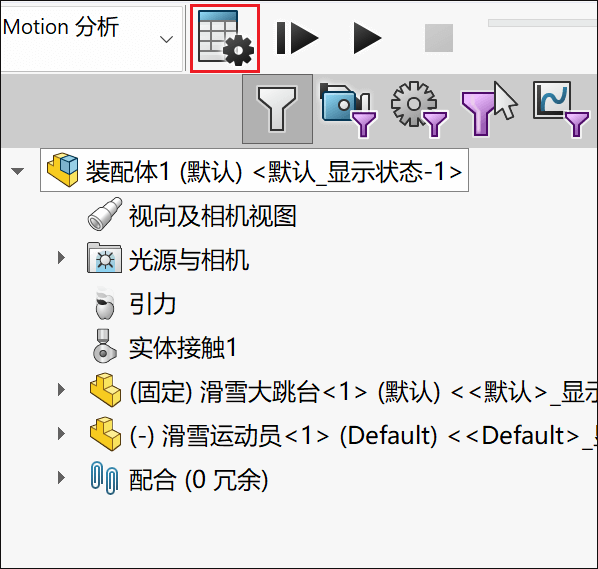

9.设置时间为20S，点击下图所示的“计算”按钮，我们可以看到运动员滑雪的整个过程。
