SolidWorks如何通过添加周长控制创建压管线鼻子？

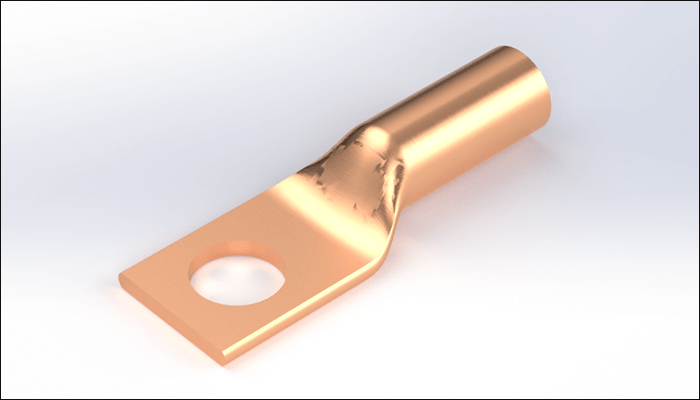

最终结果如下图所示：

文章末尾下载模型

方法：

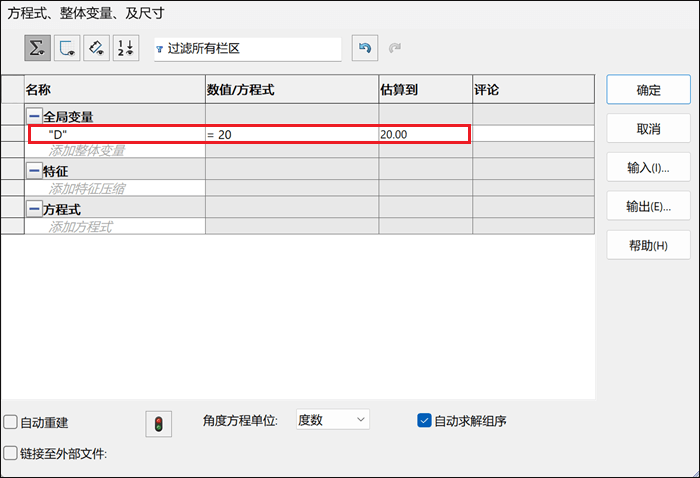

1.点击“工具”-“方程式”，添加如下图所示的全局变量D。

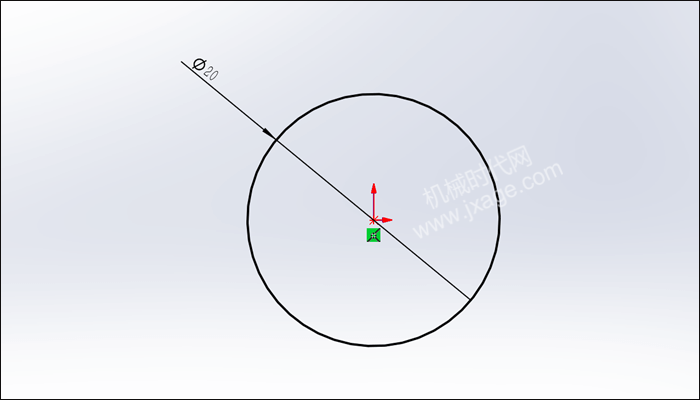

2.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

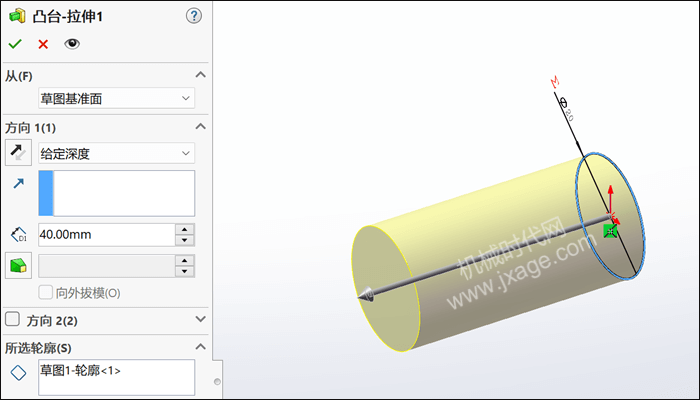

3.点击“拉伸凸台/基体”，选择上一步创建的草图，直接点击勾号完成拉伸。

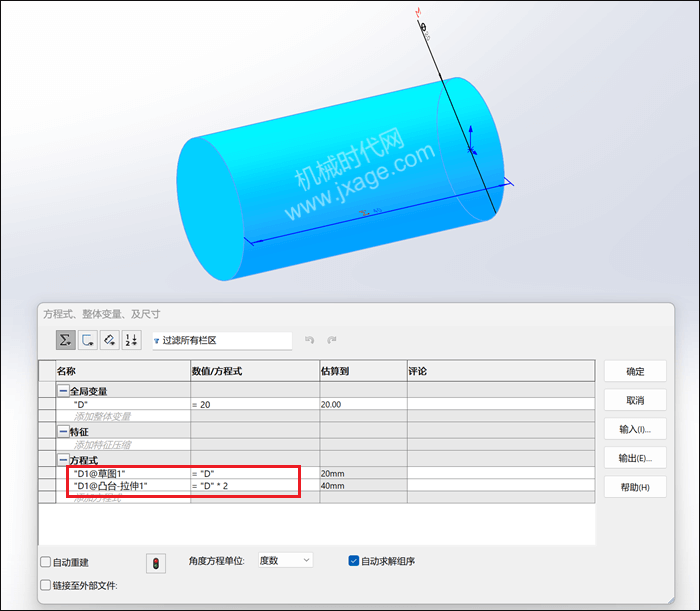

4.点击“工具”-“方程式”，然后在设计树点击上一步创建的凸台-拉伸1特征，出现如下图所示的尺寸。在下图所示的方程式输入框中输入值，具体如下图所示。

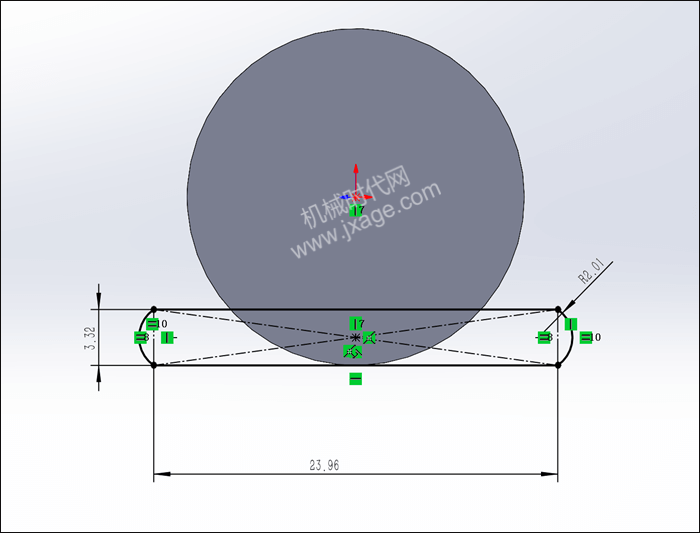

5.点击“草图绘制”，在下图所示的端面上绘制如下图所示的草图，尺寸任意。

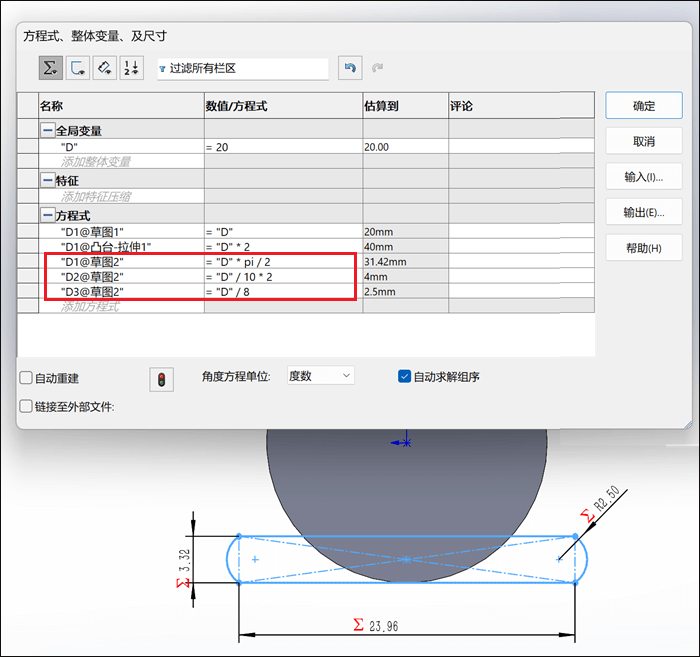

6.点击“工具”-“方程式”，然后在设计树点击上一步创建的草图2特征，出现如下图所示的尺寸。在下图所示的方程式输入框中输入下面的值，具体如下图所示。

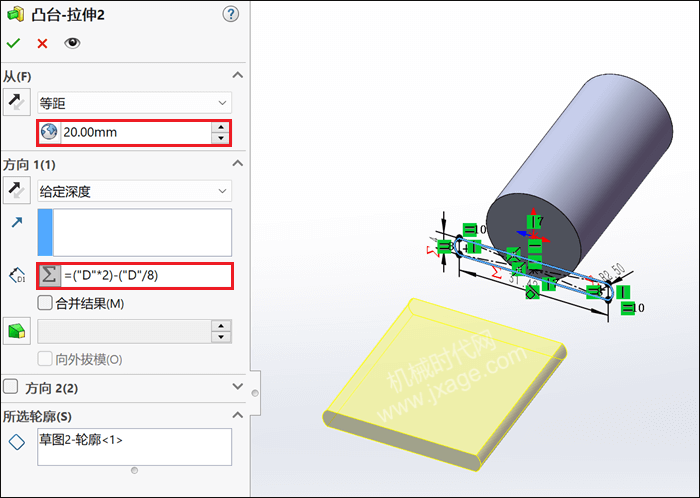

7.点击“拉伸凸台/基体”，选择上一步创建的草图，开始条件设置为“等距”，输入框中输入：="D"，拉伸深度输入为：=("D"*2)-("D"/8)，如下图所示，点击勾号完成。

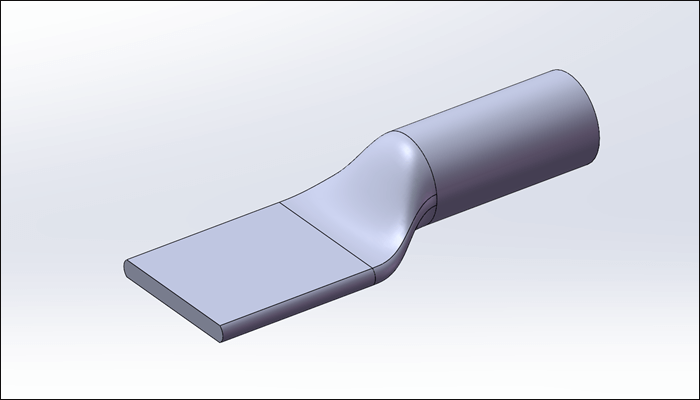

8.点击“放样凸台/基体”，选择下图所示的两个端面作为放样轮廓，开始/结束约束按照下图进行设置，如下图所示。

点击勾号完成。

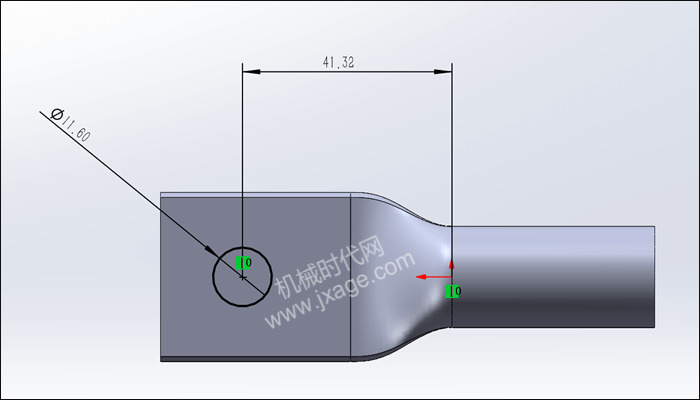

9.点击“草图绘制”，在下图所示的面上绘制草图，尺寸任意。

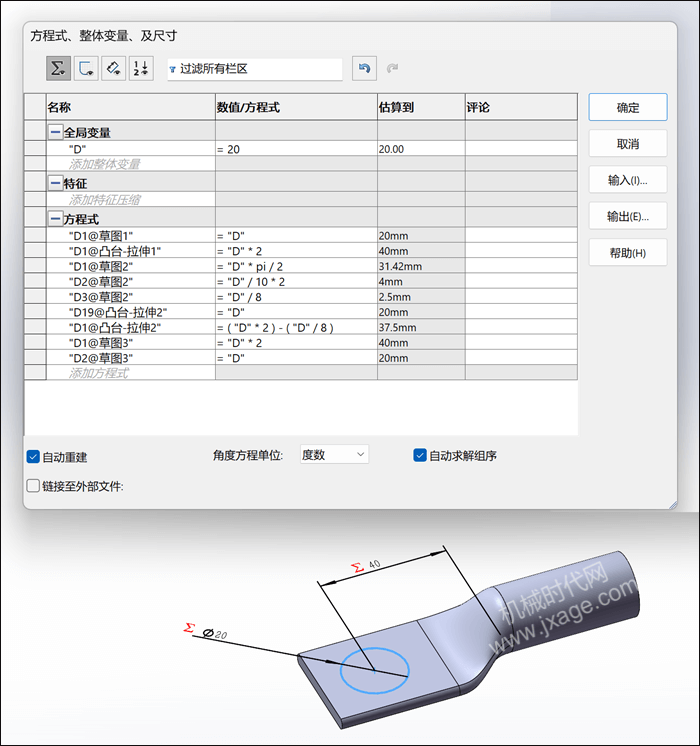

10.点击“工具”-“方程式”，然后在设计树点击上一步创建的草图3特征，出现如下图所示的尺寸。在下图所示的方程式输入框中输入下面的值，具体如下图所示。

11.点击拉伸切除，选择上一步创建的草图，完全贯穿，点击勾号完成。

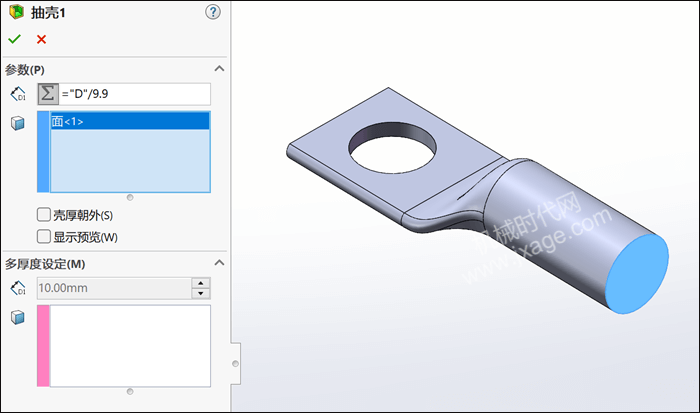

12.点击抽壳，在厚度值中输入：="D"/9.9，如下图所示。

点击勾号完成。

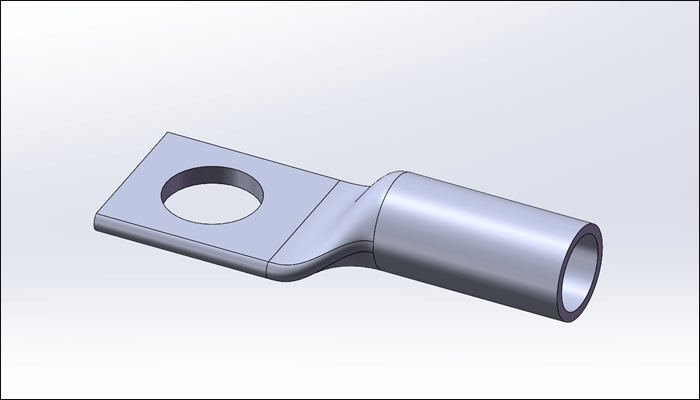

13.渲染。
