Creo三维建模（67）：网罩

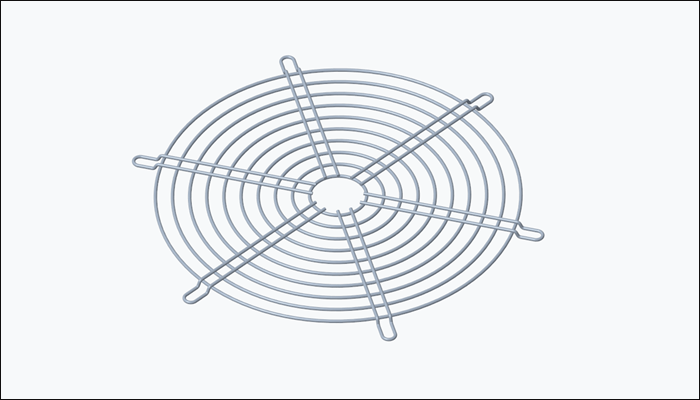

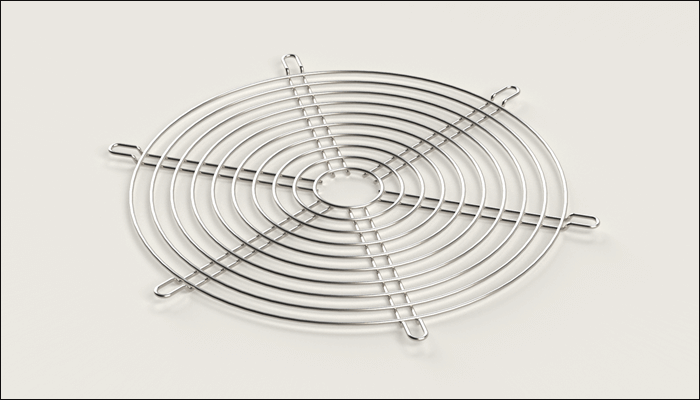

最终结果如下图所示：

文章末尾下载模型

方法：

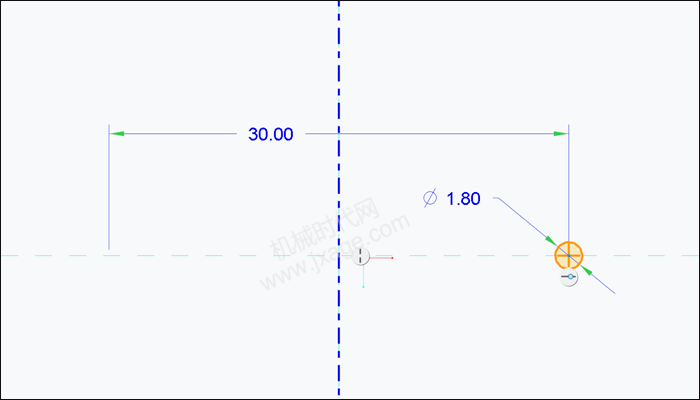

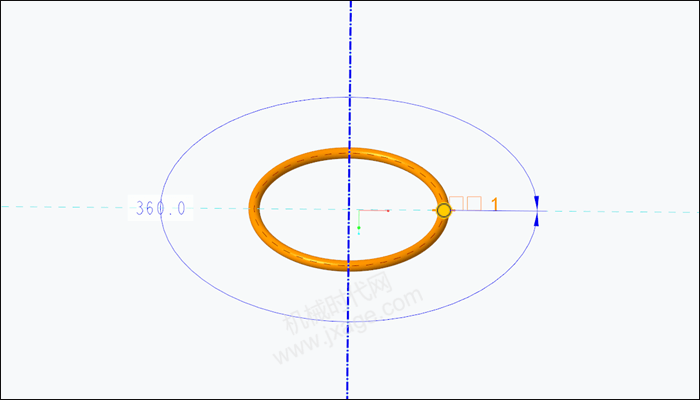

1.点击旋转，在TOP基准面上绘制如下图所示的草图。

点击勾号完成。

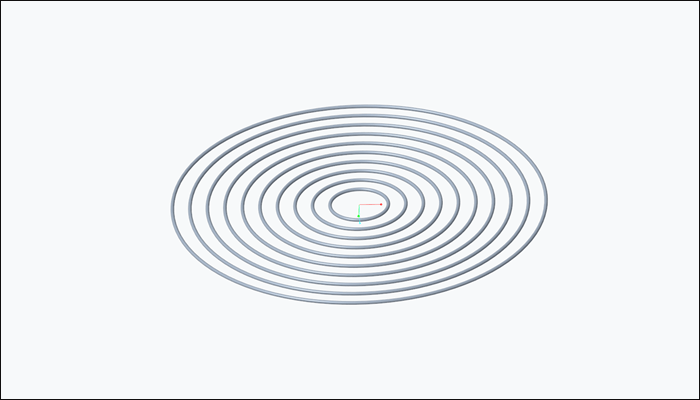

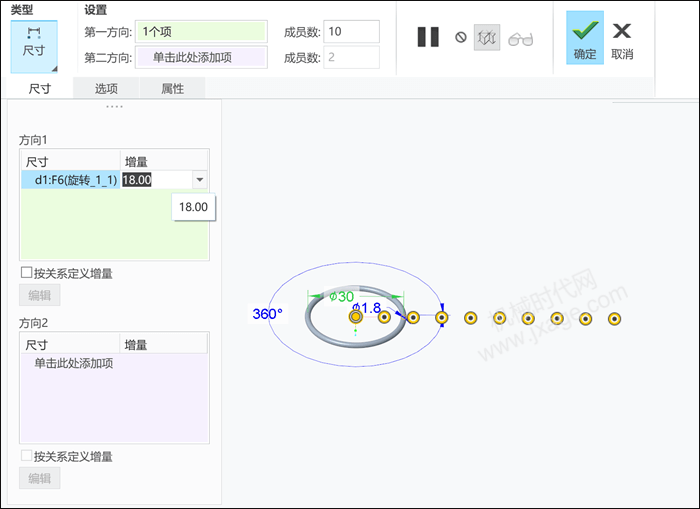

2.选择上一步创建的选择特征，点击阵列，类型选择尺寸，选择下图的直径30mm，设置尺寸增量为18mm，阵列数量为10，如下图所示。

点击勾号完成。

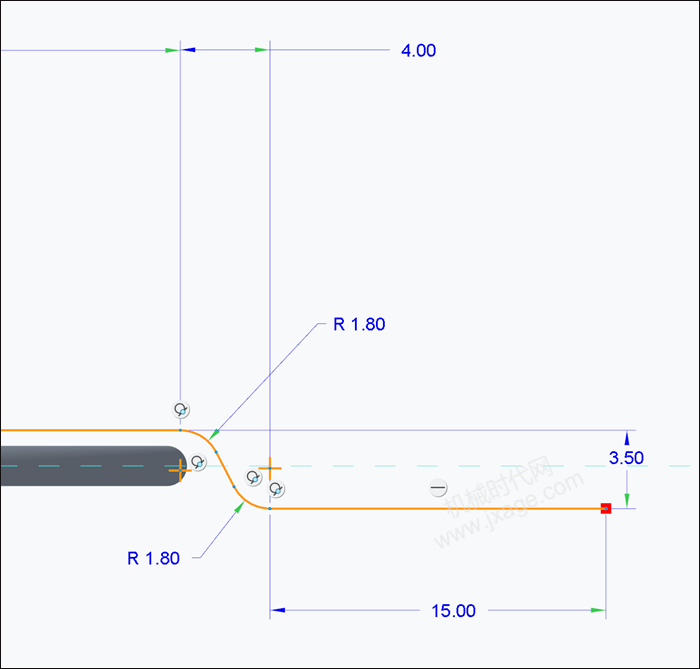

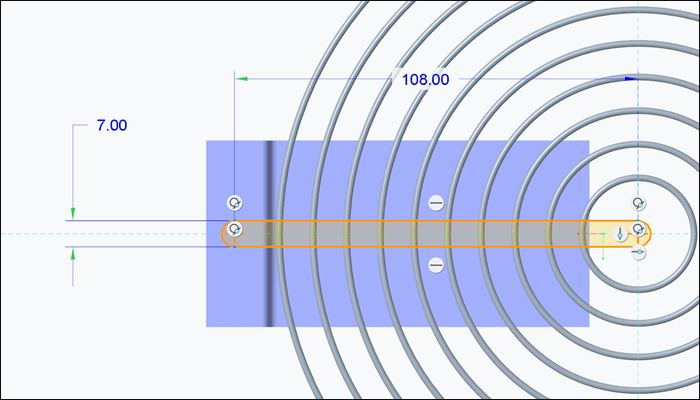

3.点击草绘，选择TOP基准面作为草绘平面，绘制如下图所示的草图。

具体尺寸如下图所示。

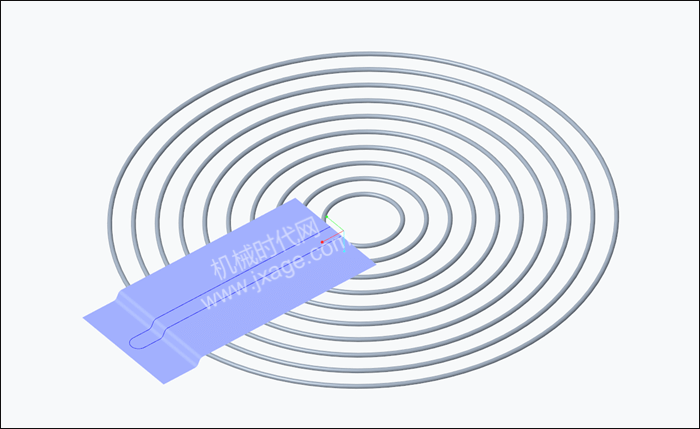

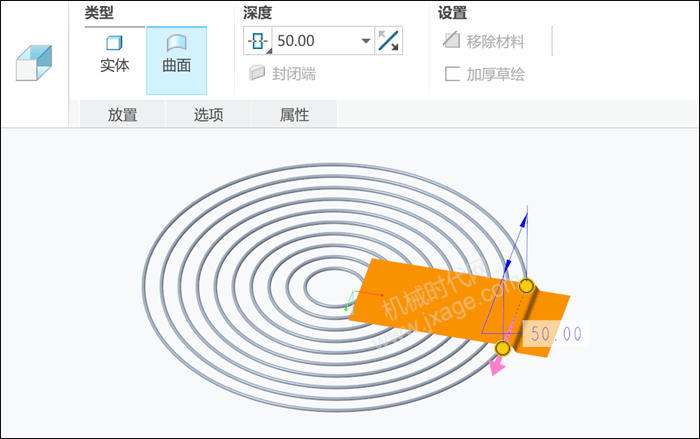

4.点击拉伸，选择上一步创建的草绘，设置拉伸类型为曲面，两侧对称拉伸50mm，如下图所示。

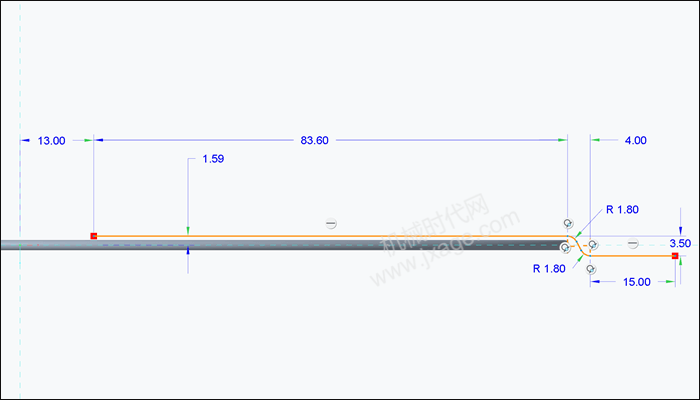

5.点击草绘，在FRONT基准面绘制如下图所示的草图，点击勾号完成。

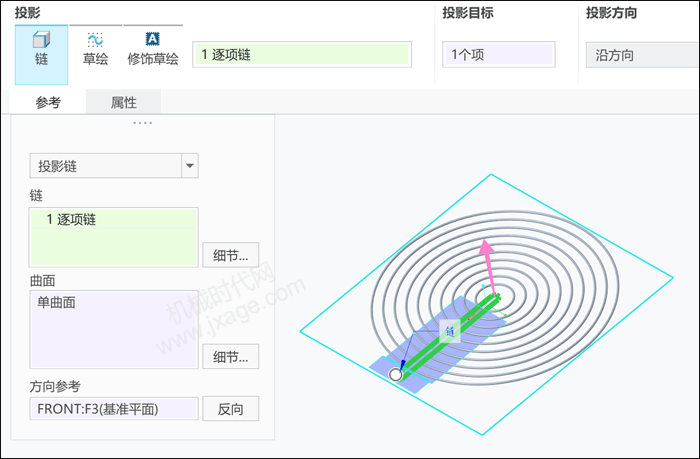

6.点击投影，选择上一步创建的草图作为要投影的草图，选择步骤4创建的拉伸曲面作为投影面，方向参考选择FRONT基准面，点击勾号完成。

完成投影。

7.点击扫描，选择上一步创建的投影曲线作为扫描路径。

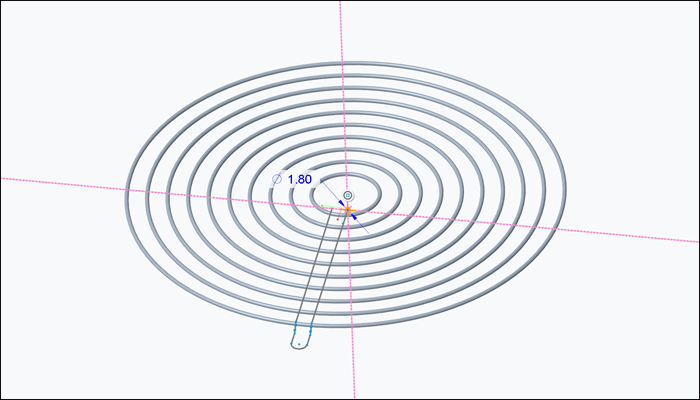

绘制如下图所示的圆作为扫描的轮廓。

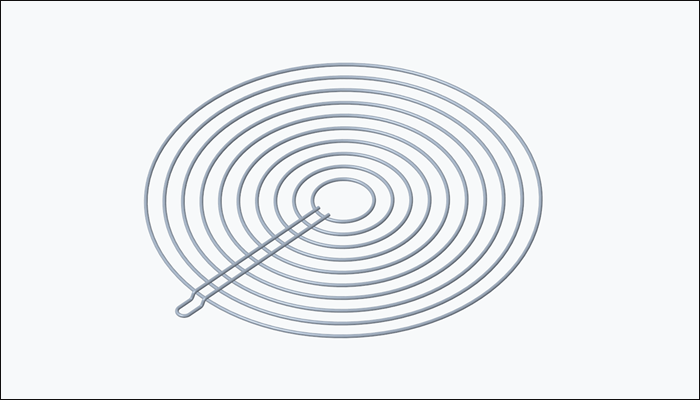

完成扫描。

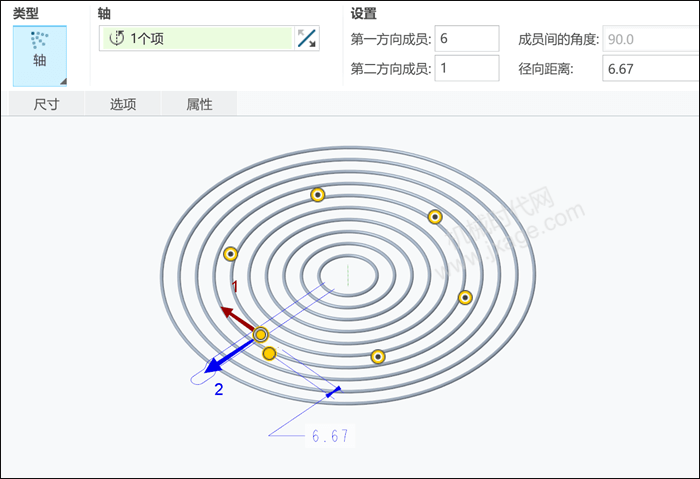

8.选择上一步创建的扫描特征，点击阵列，阵列类型选择轴，选择下图所示的基准轴，阵列数量为6，如下图所示。

完成阵列。

9.完成。
