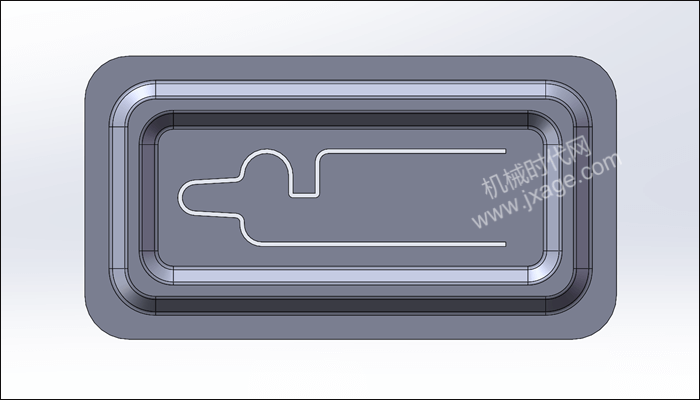

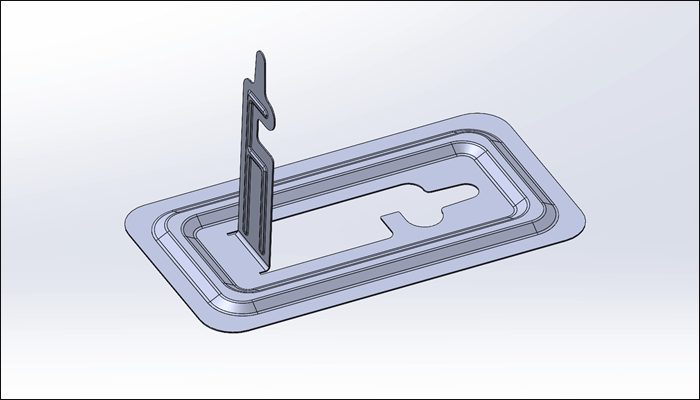

完成结果如下图所示：
文章末尾下载模型
方法：

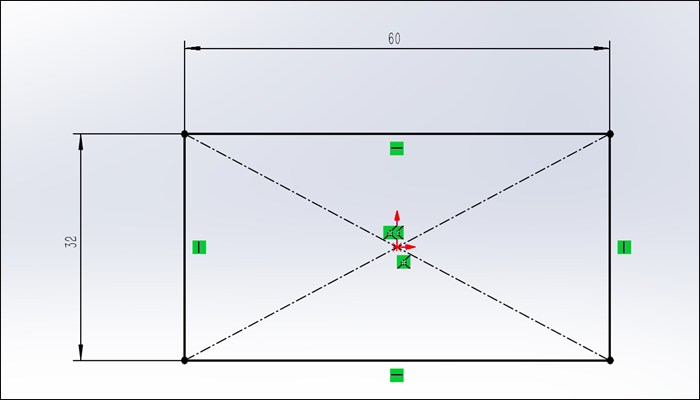

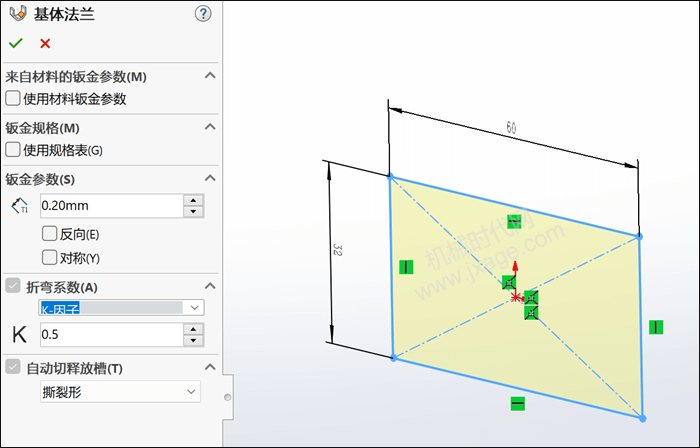

1.点击基体法兰/薄片，选择上视基准面作为草图平面绘制如下图所示的草图。
钣金厚度为0.2mm，其他设置如下图所示。

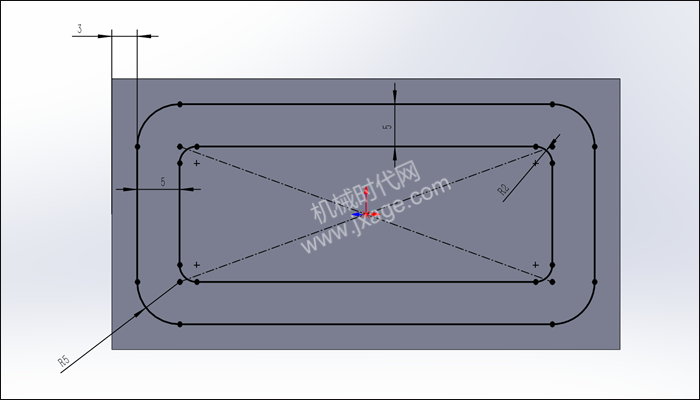

2.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

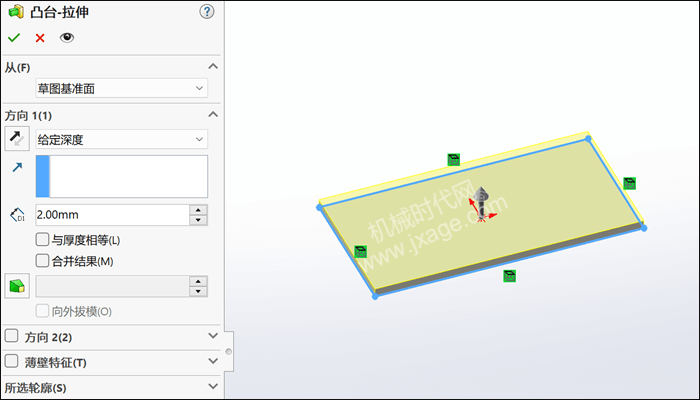

3.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，设置拉伸深度为2mm。

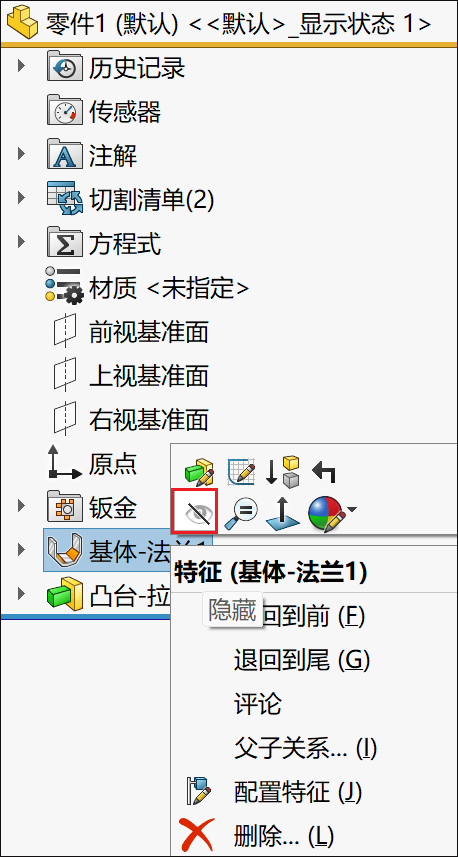

4.将基体-法兰特征进行隐藏。
5.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

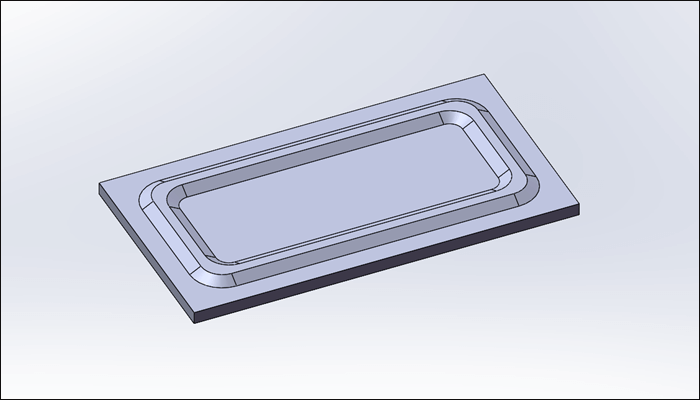

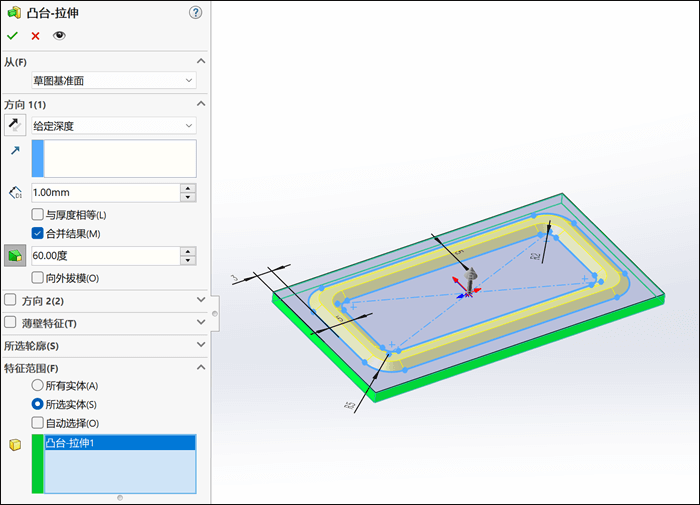

6.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，设置拉伸深度为1mm，勾选“合并结果”，激活拔模，设置拔模角度为60°，其他设置如下图所示。
点击勾号完成。

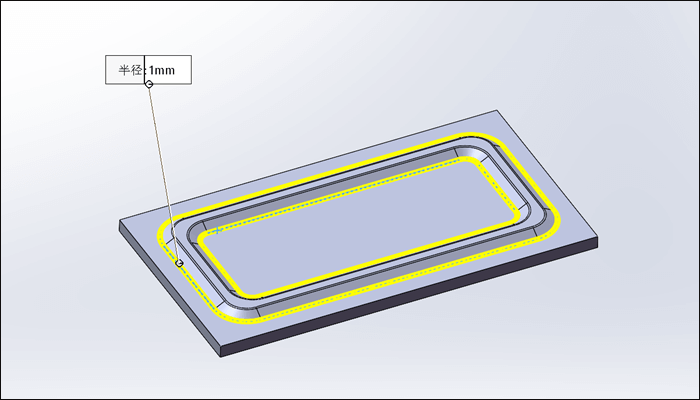

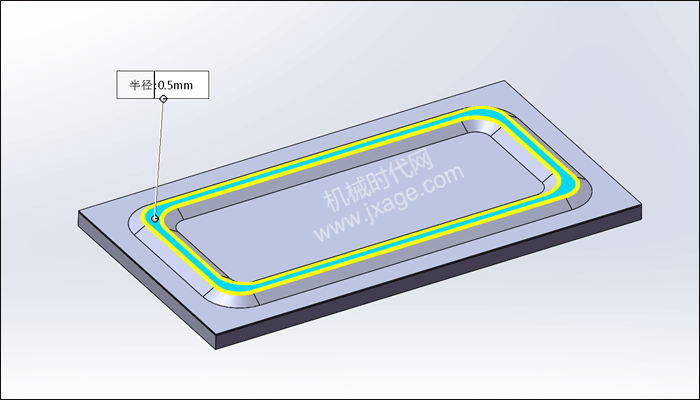

7.倒圆角。

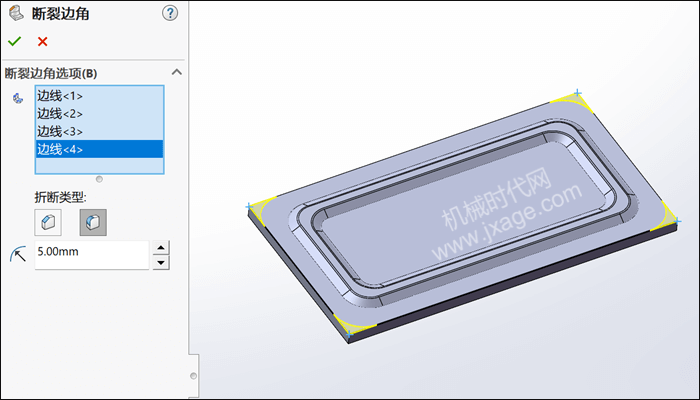

8.在钣金选项卡中点击“断裂边界/边角剪裁”，选择下图所示的四条边，如下图所示。

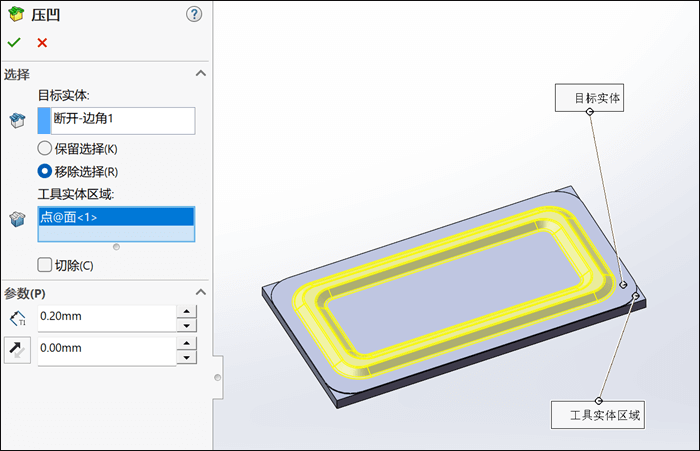

9.点击【插入】-【特征】-【压凹】，选择第6步的拉伸实体作为目标实体，下图黄色透明的实体为工具实体，如下图所示。
点击勾号完成。

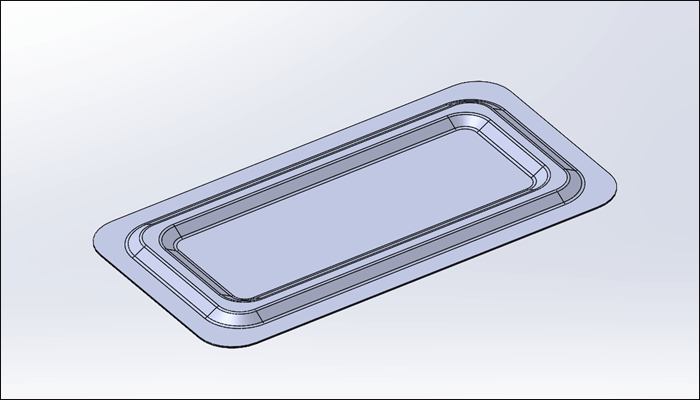

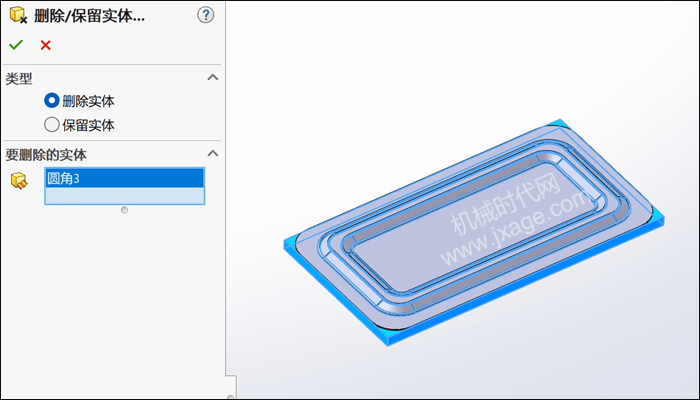

10.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的实体进行删除。

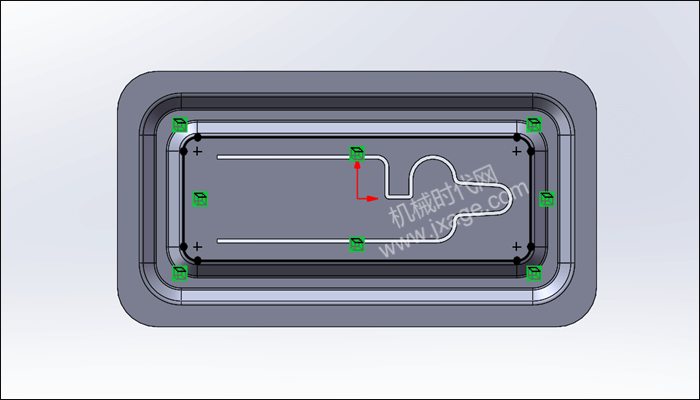

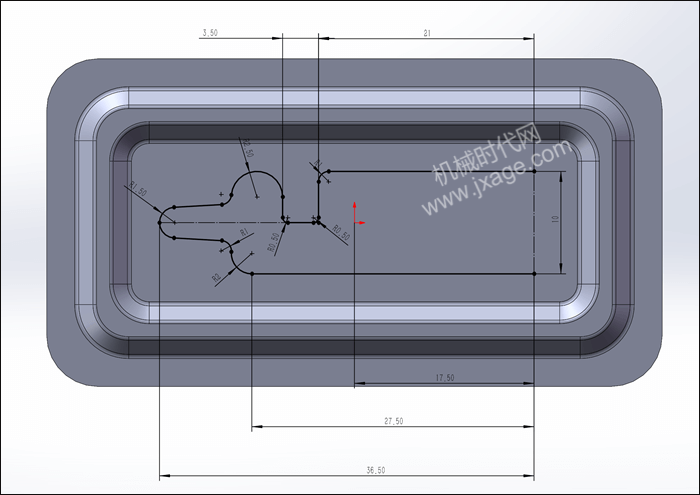

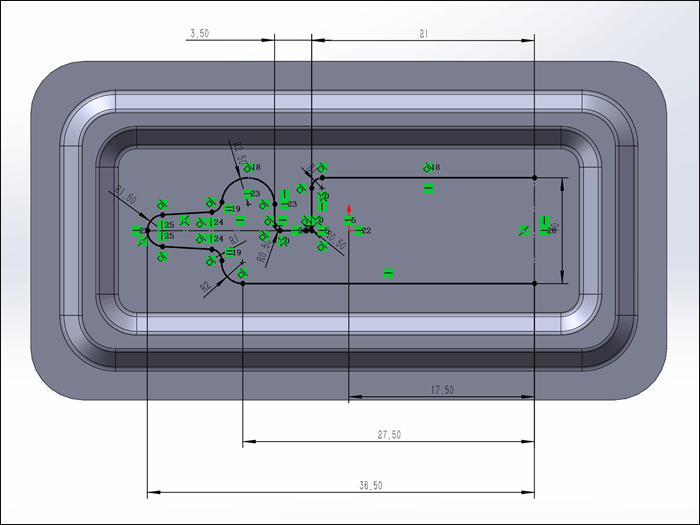

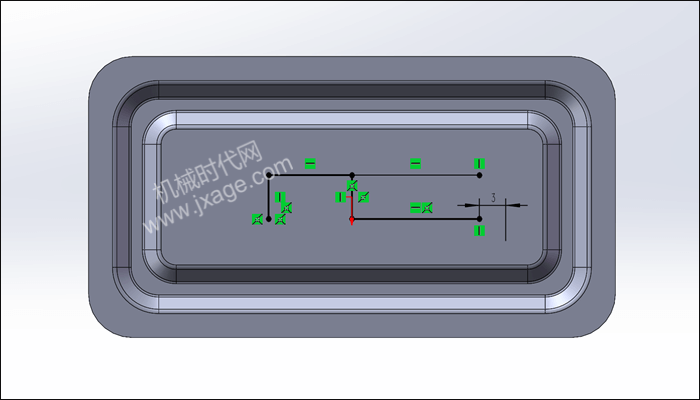

11.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。
点击勾号完成。

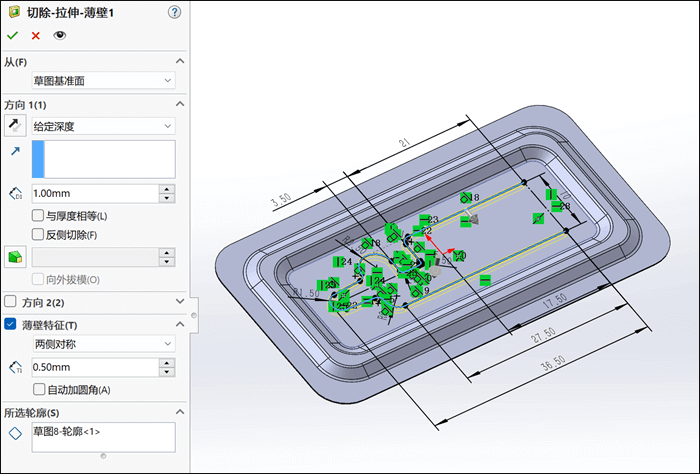

12.点击拉伸切除，选择上一步创建的草图作为拉伸截面，拉伸深度为1mm，勾选“薄壁特征”，设置两侧对称，厚度0.5mm，如下图所示。
点击勾号完成。
13.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

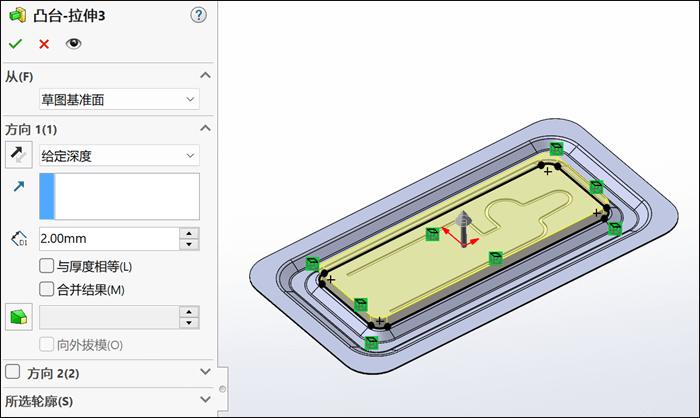

14.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，设置拉伸深度为2mm，点击勾号完成。

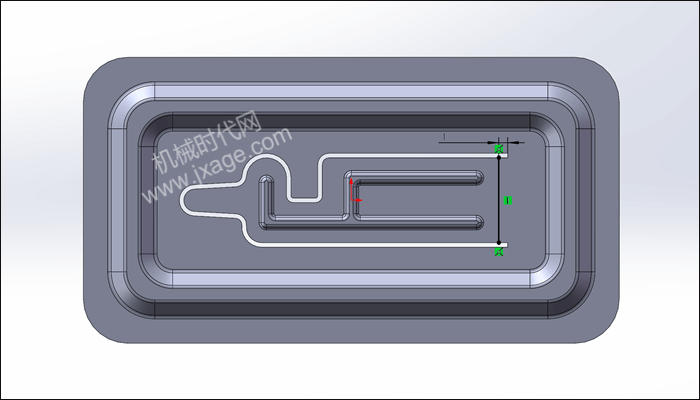

15.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

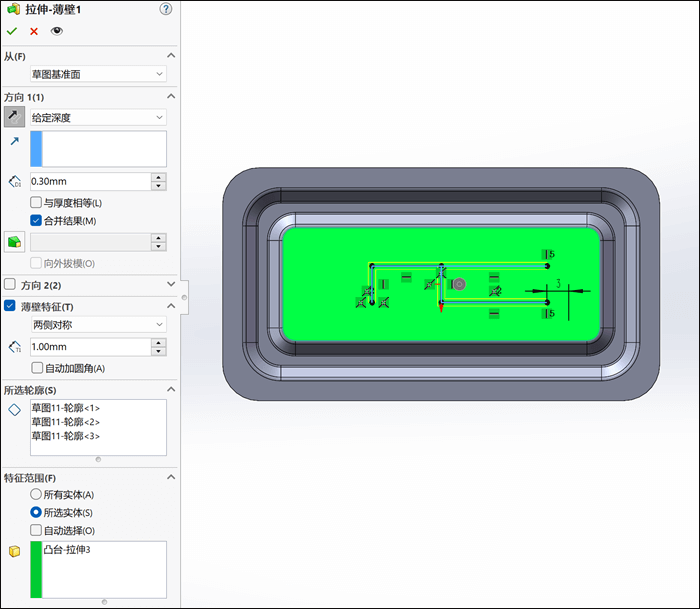

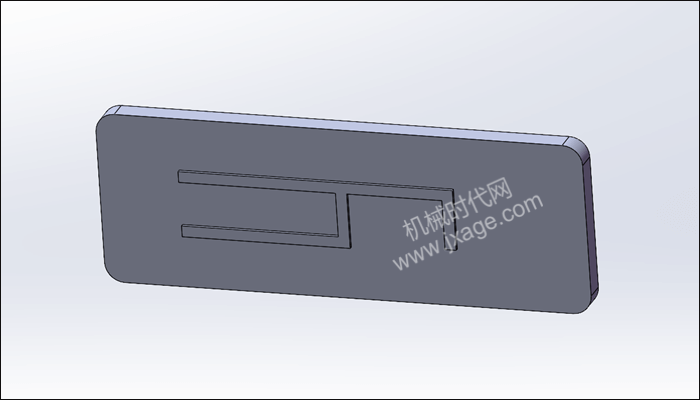

16.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，拉伸深度为0.3mm，勾选“合并结果”，勾选“薄壁特征”，设置两侧对称，厚度1.0mm，如下图所示。
点击勾号完成。

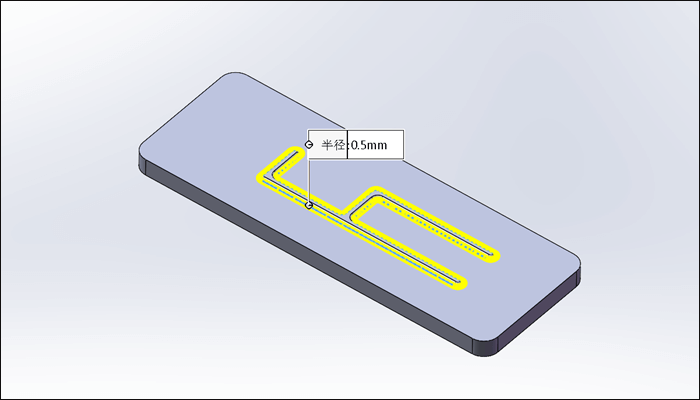

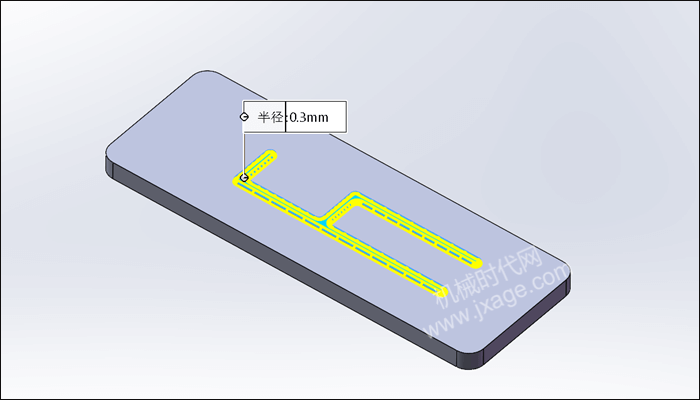

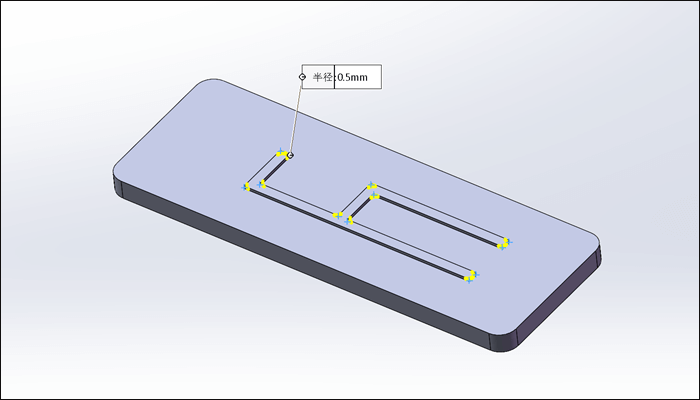

17.倒圆角。

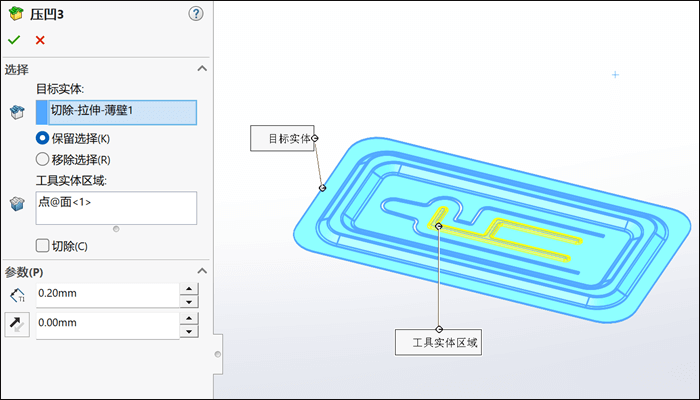

18.点击【插入】-【特征】-【压凹】，勾选“保留选择”，选择下图蓝色实体作为目标实体，下图黄色透明的实体为工具实体，如下图所示。
点击勾号完成。

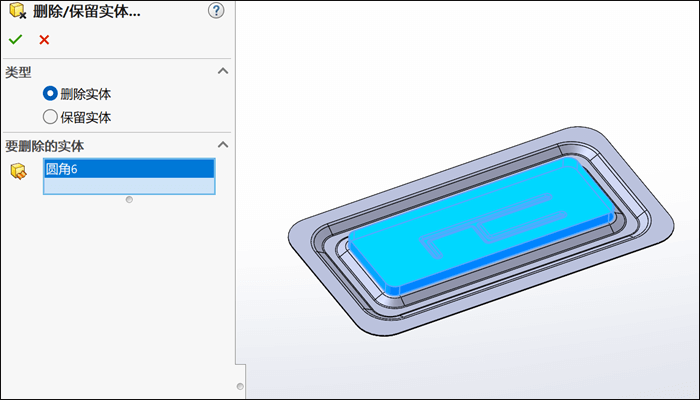

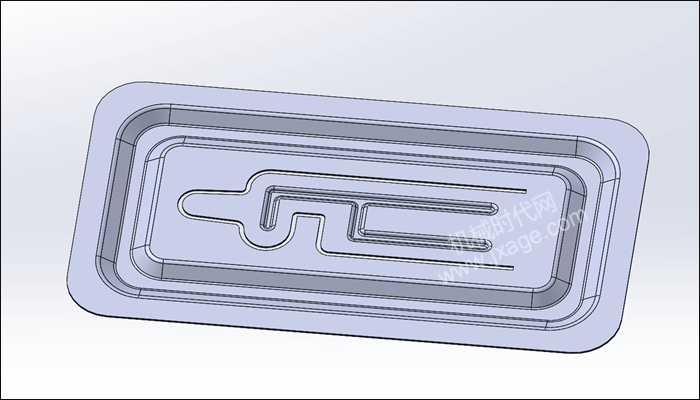

19.点击“插入”-“特征”-“删除/保留实体”，类型选择“删除实体”，将下图蓝色的实体进行删除。
20.在钣金选项卡中选择“绘制的折弯”，在下图所示的位置绘制一条直线，退出草绘。
选择下图黄色的面，折弯位置选择“折弯在外”，折弯角度为90度，折弯半径为0.5mm，如下图所示。
点击勾号完成。

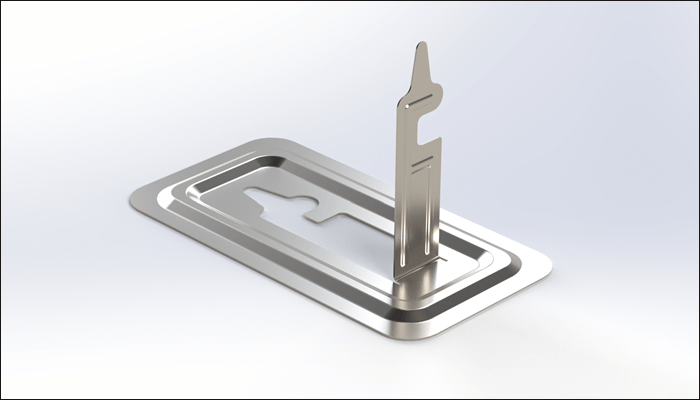

21.渲染。
模型下载：
