SolidWorks建模练习（120）：水立方外墙

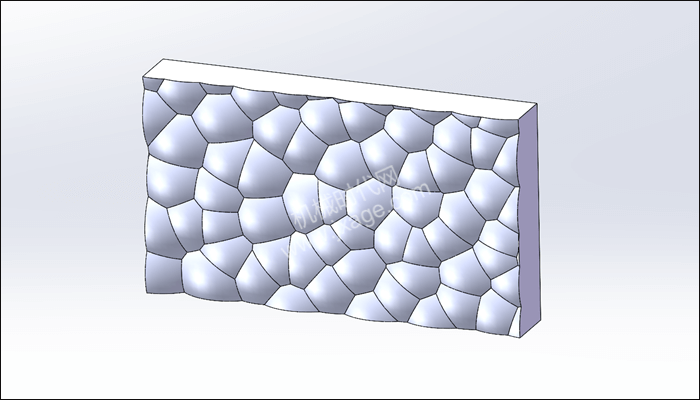

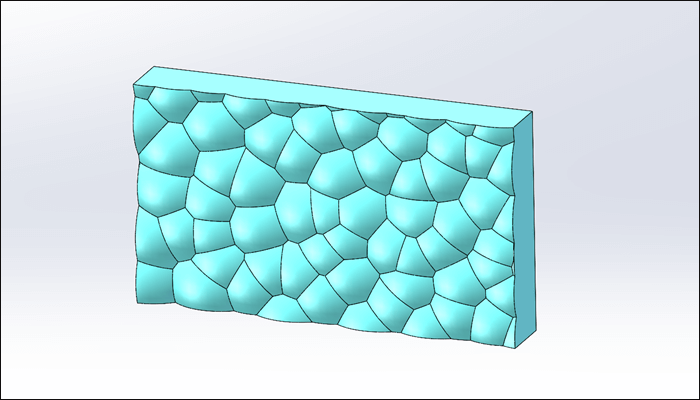

最终结果如下图所示：

文章末尾下载模型

方法：

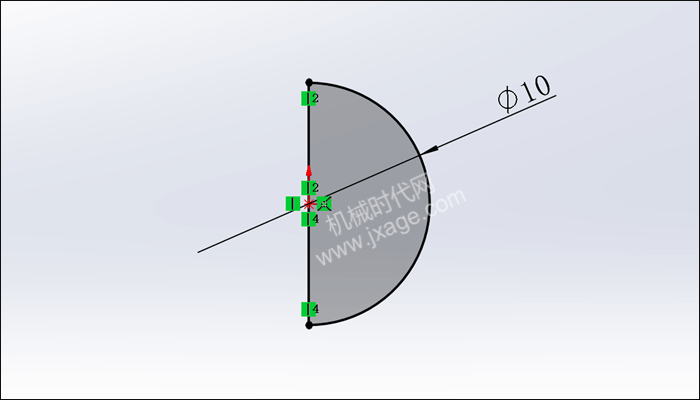

1.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

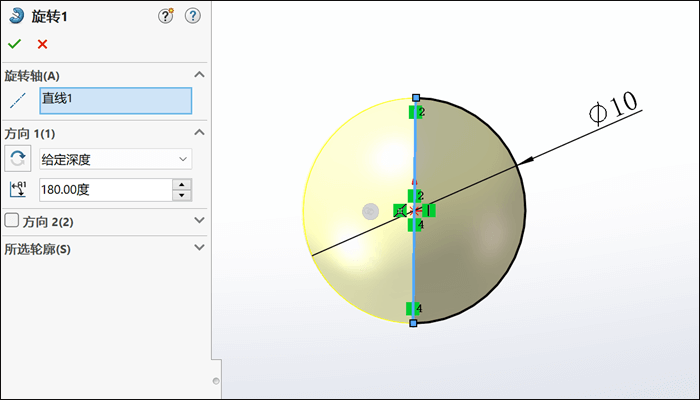

2.点击旋转凸台/基体，旋转轴旋转下图所示的蓝色直线，旋转角度为180度，如下图所示，点击勾号完成。

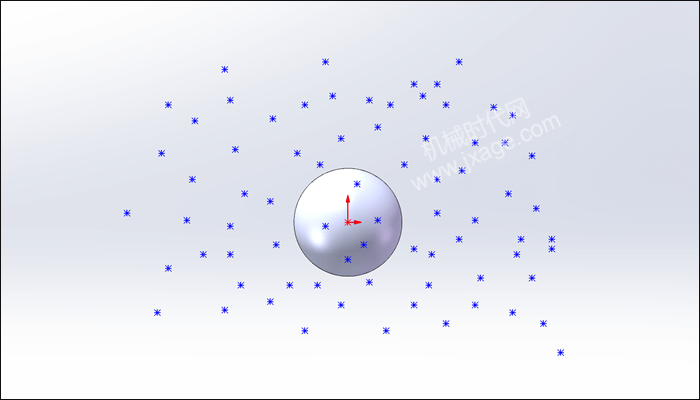

3.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

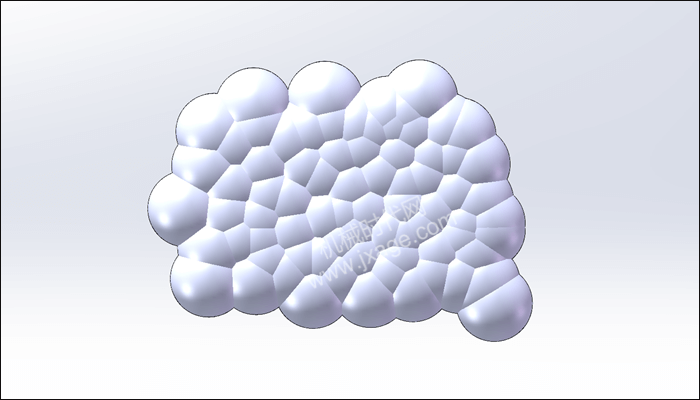

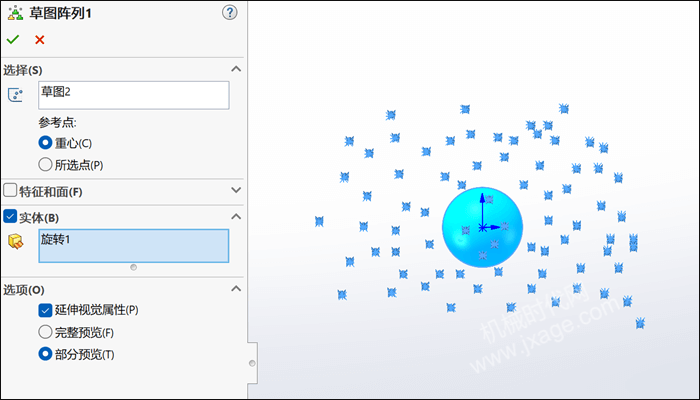

4.点击“草图驱动的阵列”，草图选择上一步创建的草图，参考点选择“重心”，阵列实体选择步骤2创建的旋转实体。

点击勾号完成。

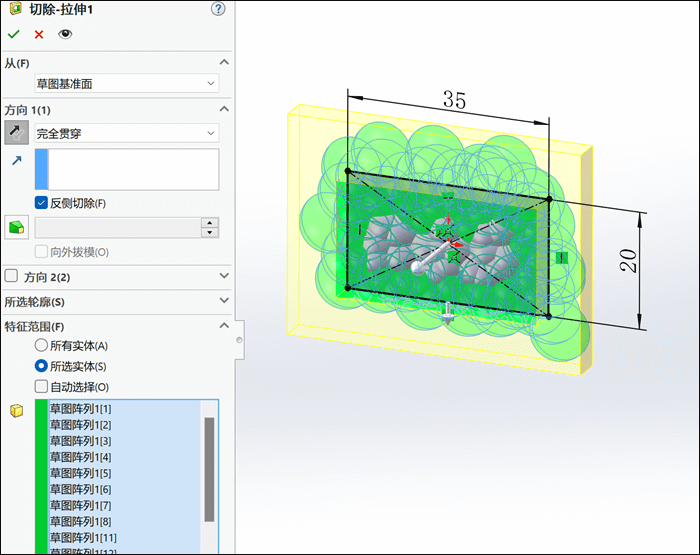

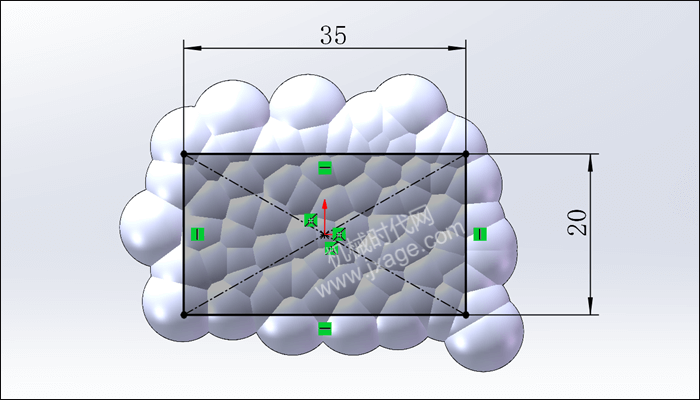

5.点击“草图绘制”，在前视基准面上绘制如下图所示的草图。

6.点击拉伸切除，选择上一步创建的草图作为拉伸截面，完全贯穿，勾选“反侧切除”，特征范围选择所有的实体。

点击勾号完成。

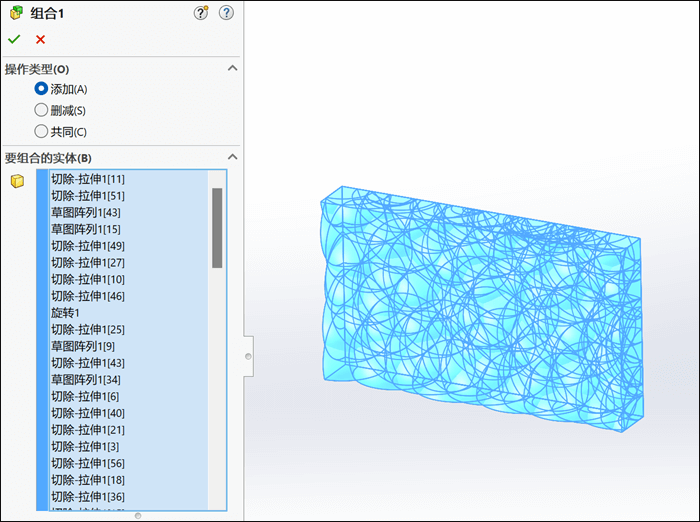

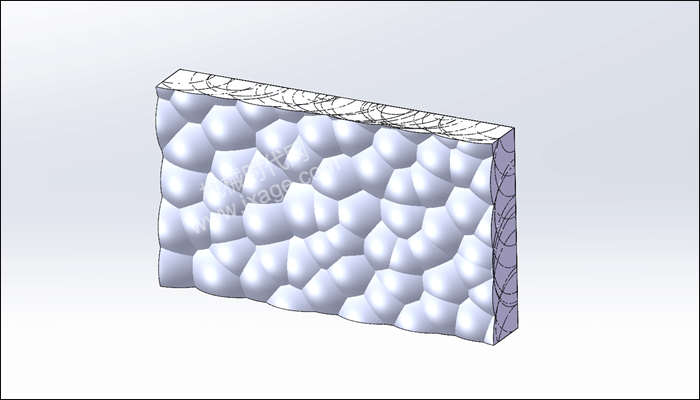

7.点击“插入”-“特征”-“组合”，类型选择“添加”，要组合的实体选择所有的实体。

点击勾号完成。

8.完成。

模型下载：
