如何通过Creo点阵列创建水立方外墙？

之前我们介绍过如何通过Creo的点阵列创建大量的孔，可以参考：Proe/Creo如何快速创建大量孔（1）：点阵列。今天我们简单介绍如何使用Creo的点阵列创建水立方外墙。

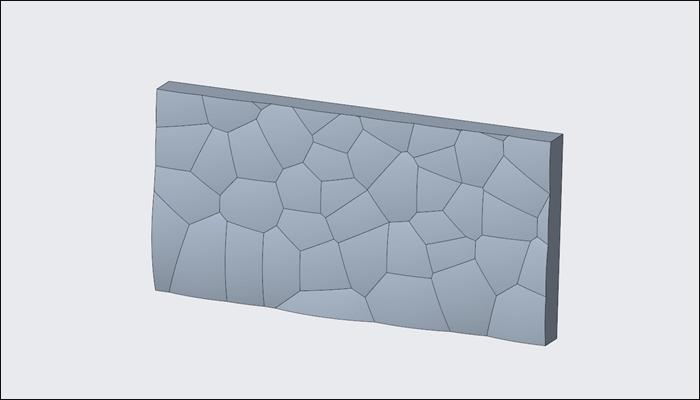

最终结果如下图所示：

方法：

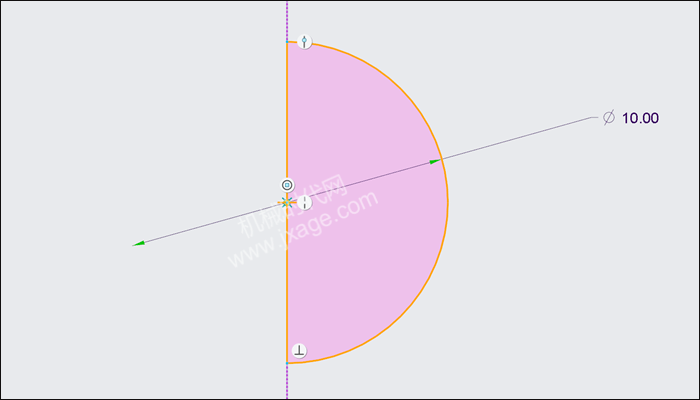

1.点击旋转，选择FRONT平面作为草绘平面，绘制如下图所示的草图。

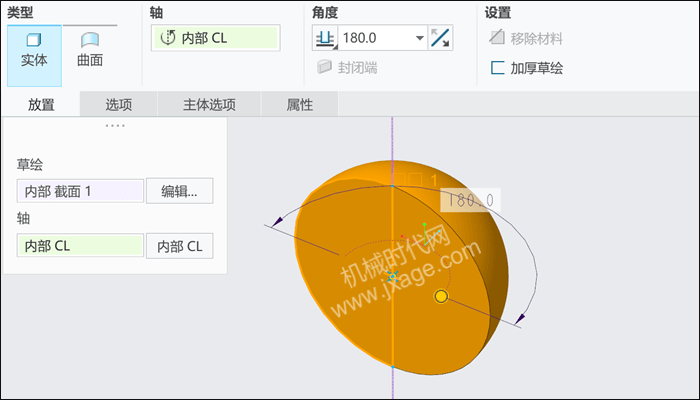

设置旋转角度为180度，点击勾号完成。

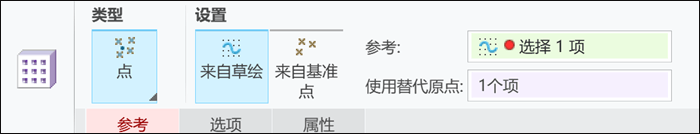

2.选择上一步创建的旋转特征，点击“阵列”，类型选择“点”，如下图所示。

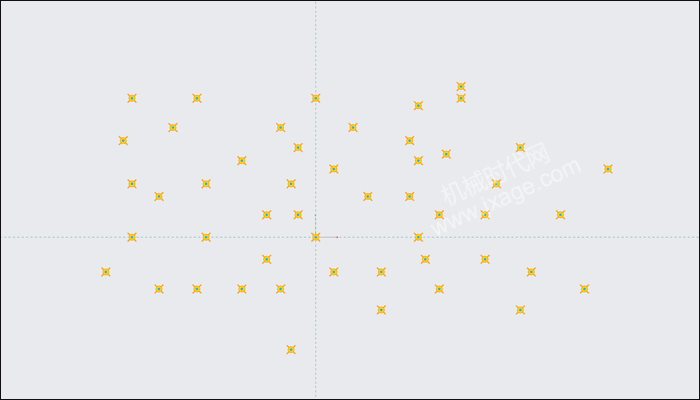

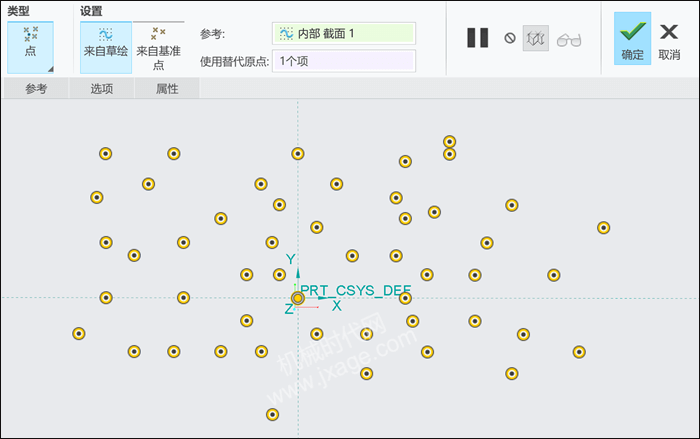

点击参考选项卡，选择FRONT平面绘制如下图所示的几何点，尺寸任意。

点击勾号，退出草绘。

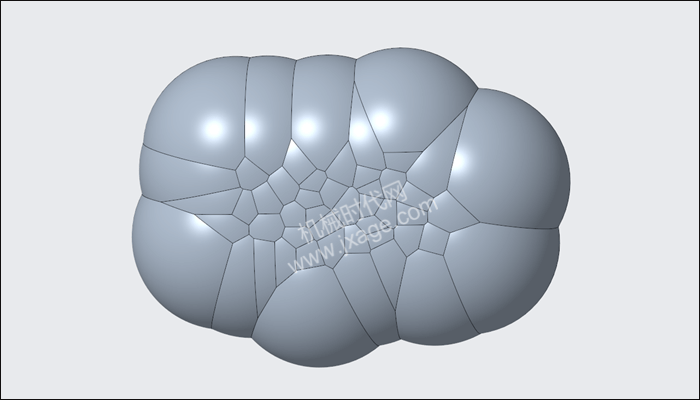

点击勾号完成阵列。

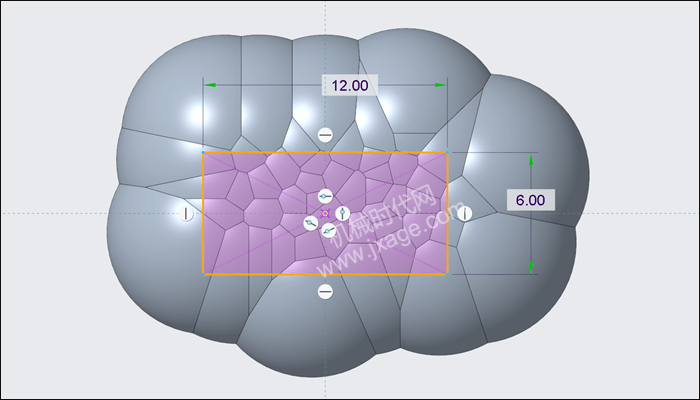

3.点击拉伸，选择FRONT基准平面绘制如下图所示的草图。

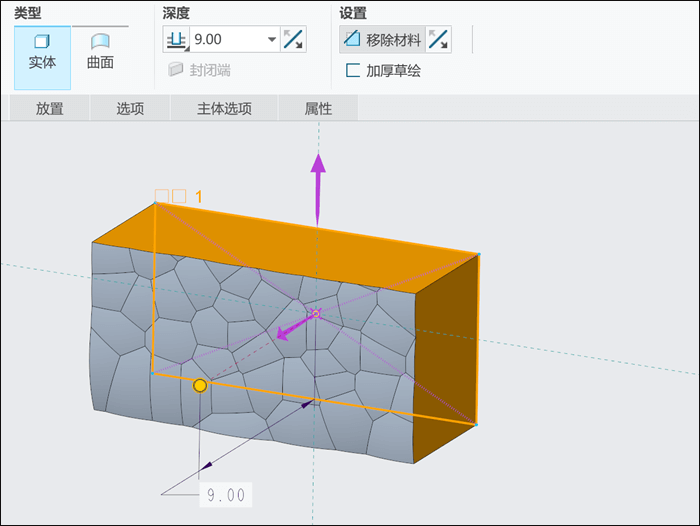

激活移除材料并调整箭头方向，直到预览如下图所示，点击勾号完成。

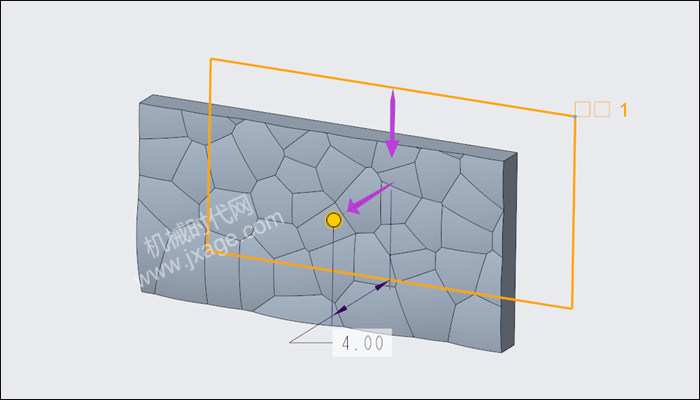

4.再次点击拉伸，选择FRONT基准平面绘制如下图所示的长方形草图（通过草绘中的投影命令），设置拉伸深度为4mm，点击勾号完成。

5.完成。
